OM3800 DWDM সিস্টেম ব্যবহার করে 100Km ফাইবারের উপর দুটি 10G ইথারনেট সুইচ সংযোগ করা

ভূমিকা

এন্টারপ্রাইজ নেটওয়ার্ক, ডেটা সেন্টার, এবং ক্যাম্পাস অবকাঠামোগুলি প্রসারিত হতে থাকায়, সংস্থাগুলি ব্যান্ডউইথ, নির্ভরযোগ্যতা বা মাপযোগ্যতার সাথে আপস না করে ভৌগলিকভাবে পৃথক অবস্থানগুলিকে সংযুক্ত করার জন্য ক্রমবর্ধমান চ্যালেঞ্জের সম্মুখীন হচ্ছে।

স্ট্যান্ডার্ড10G ইথারনেট অপটিক্যাল মডিউলসাধারণত 10 কিমি বা 40 কিমি পর্যন্ত ট্রান্সমিশন দূরত্বের মধ্যে সীমাবদ্ধ থাকে, যা সাইটগুলির মধ্যে দীর্ঘ-দূরত্বের আন্তঃসংযোগের জন্য অনুপযুক্ত করে তোলে।

ঘন তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সিং (DWDM) প্রযুক্তি একটি একক জোড়া অপটিক্যাল ফাইবারের উপর একযোগে একাধিক অপটিক্যাল সংকেত প্রেরণ করতে সক্ষম করে একটি কার্যকর সমাধান প্রদান করে।

অপটিক্যাল পরিবর্ধন এবং বিচ্ছুরণ ক্ষতিপূরণ প্রযুক্তির সাথে মিলিত, DWDM বিদ্যমান ফাইবার সংস্থান সর্বাধিক করার সময় সংক্রমণ দূরত্ব উল্লেখযোগ্যভাবে প্রসারিত করে।

এই কেস স্টাডির উপর ভিত্তি করে একটি 100 কিলোমিটার পয়েন্ট-টু-পয়েন্ট 10G DWDM সমাধান উপস্থাপন করেOM3800 DWDM প্ল্যাটফর্ম, প্রদর্শন কিভাবে দুই10G ইথারনেট সুইচস্বচ্ছ অপটিক্যাল ট্রান্সমিশনের মাধ্যমে নির্বিঘ্নে আন্তঃসংযুক্ত হতে পারে।

সমাধানটি চারটি স্বতন্ত্র 10G ইথারনেট পরিষেবাগুলিকে সমর্থন করে, 40 Gbps এর সামগ্রিক ক্ষমতা প্রদান করে যখন ফাইবার খরচ কমায় এবং ভবিষ্যতের সম্প্রসারণের জন্য জায়গা প্রদান করে।

গ্রাহকের প্রয়োজনীয়তা

একজন গ্রাহককে প্রায় 100 কিলোমিটার দূরে অবস্থিত দুটি সাইটের মধ্যে একটি উচ্চ-গতির সংযোগ স্থাপন করতে হবে।

উভয় অবস্থান ইতিমধ্যে 10G ইথারনেট সুইচ স্থাপন করেছে এবং সুইচিং পরিকাঠামো প্রতিস্থাপন না করে তাদের বিদ্যমান নেটওয়ার্ক প্রসারিত করতে চেয়েছিল।

গ্রাহকের প্রাথমিক প্রয়োজনীয়তা অন্তর্ভুক্ত:

• 100 কিলোমিটারের বেশি অপটিক্যাল ফাইবার দুটি 10G ইথারনেট সুইচ সংযুক্ত করুন
• চারটি স্বাধীন 10G ইথারনেট পরিষেবা সমর্থন করে
• বিদ্যমান ফাইবার সম্পদের সর্বোচ্চ ব্যবহার
• নির্ভরযোগ্য এবং স্থিতিশীল দীর্ঘ-দূরত্ব সংক্রমণ নিশ্চিত করুন
• নেটওয়ার্ক পুনরায় ডিজাইন না করেই ভবিষ্যতের পরিষেবা সম্প্রসারণের অনুমতি দিন
• বিদ্যমান নেটওয়ার্ক সরঞ্জাম পরিবর্তন না করে স্বচ্ছ ইথারনেট ট্রান্সমিশন বজায় রাখুন

এই প্রয়োজনীয়তাগুলি পূরণ করার জন্য, Olycom OM3800 অপটিক্যাল পরিবহন প্ল্যাটফর্ম ব্যবহার করে একটি 40G DWDM পয়েন্ট-টু-পয়েন্ট ট্রান্সমিশন সমাধান প্রস্তাব করেছে।

নেটওয়ার্ক আর্কিটেকচার

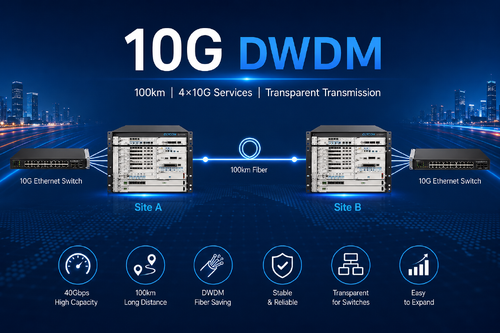

সমাধানটি সাইট A এবং সাইট B এর মধ্যে একটি ক্লাসিক পয়েন্ট-টু-পয়েন্ট DWDM আর্কিটেকচার গ্রহণ করে।

প্রতিটি সাইটে, বিদ্যমান 10G ইথারনেট সুইচ স্ট্যান্ডার্ড 10G গ্রে অপটিক্যাল মডিউল ব্যবহার করে OM3800 10G OTU কার্ডের সাথে সরাসরি সংযোগ করে।

OTU কার্ড 8-চ্যানেল DWDM MUX/DEMUX মডিউলে ফরওয়ার্ড করার আগে ক্লায়েন্ট-সাইড ধূসর তরঙ্গদৈর্ঘ্যকে DWDM তরঙ্গদৈর্ঘ্যে রূপান্তর করে।

মাল্টিপ্লেক্সড অপটিক্যাল সিগন্যালটি তখন একটি EDFA বুস্টার অ্যামপ্লিফায়ার দ্বারা বিবর্ধিত হয়, প্রায় 100 কিমি একক-মোড ফাইবার জুড়ে প্রেরণ করা হয়, একটি ডিসপারসন কমপেনসেশন মডিউল (DCM) দ্বারা ক্ষতিপূরণ দেওয়া হয় এবং দূরবর্তী সাইটে পৌঁছানোর আগে একটি প্রি-অ্যামপ্লিফায়ার EDFA দ্বারা আবার প্রশস্ত করা হয়।

অবশেষে, দূরবর্তী OTU DWDM তরঙ্গদৈর্ঘ্যকে আবার স্ট্যান্ডার্ড 10G ইথারনেট অপটিক্যাল সিগন্যালে রূপান্তর করে এবং তাদের সরাসরি দূরবর্তী 10G ইথারনেট সুইচে সরবরাহ করে।

সম্পূর্ণ ট্রান্সমিশন প্রক্রিয়া জুড়ে, ইথারনেট সুইচগুলি কোনও কনফিগারেশন পরিবর্তন বা প্রোটোকল রূপান্তরের প্রয়োজন ছাড়াই স্বাভাবিকভাবে কাজ করে।

DWDM সিস্টেম দুটি নেটওয়ার্কের মধ্যে একটি স্বচ্ছ অপটিক্যাল পরিবহন স্তর হিসাবে কাজ করে।

সমাধান কনফিগারেশন

স্থাপন করা সিস্টেম উভয় সাইটে নিম্নলিখিত সরঞ্জাম নিয়ে গঠিত:

এই কনফিগারেশনটি চারটি সক্রিয় 10G পরিষেবাকে সমর্থন করে যখন ভবিষ্যতে নেটওয়ার্ক সম্প্রসারণের জন্য চারটি অতিরিক্ত DWDM তরঙ্গদৈর্ঘ্য উপলব্ধ থাকে।

কিভাবে 10G ইথারনেট সুইচ DWDM সিস্টেমের সাথে একীভূত হয়?

এই সমাধানের সবচেয়ে বড় সুবিধাগুলির মধ্যে একটি হল বিদ্যমান ইথারনেট অবকাঠামোর সাথে বিরামবিহীন একীকরণ।

সুইচ প্রতিস্থাপন বা নেটওয়ার্ক প্রোটোকল আপগ্রেড করার পরিবর্তে, গ্রাহক সাধারণ 10G SFP+ অপটিক্যাল মডিউল ব্যবহার করে প্রতিটি 10G ইথারনেট সুইচকে OM3800 প্ল্যাটফর্মের সাথে সংযুক্ত করে।

DWDM প্ল্যাটফর্ম তারপরে বিভিন্ন অপটিক্যাল পরিবহন ফাংশন সঞ্চালন করে:

• অপটিক্যাল তরঙ্গদৈর্ঘ্য রূপান্তর
• DWDM মাল্টিপ্লেক্সিং
• অপটিক্যাল সংকেত পরিবর্ধন
• দীর্ঘ দূরত্ব ফাইবার সংক্রমণ
• বিচ্ছুরণ ক্ষতিপূরণ
• DWDM demultiplexing
• অপটিক্যাল তরঙ্গদৈর্ঘ্য পুনরুদ্ধার

যেহেতু DWDM সিস্টেমটি সম্পূর্ণরূপে অপটিক্যাল স্তরে কাজ করে, এটি উপরের স্তরের ইথারনেট পরিষেবাগুলিতে সম্পূর্ণ স্বচ্ছ থাকে।

ইথারনেট সুইচগুলির দৃষ্টিকোণ থেকে, রিমোট সুইচটি একটি আদর্শ অপটিক্যাল লিঙ্কের মাধ্যমে সংযুক্ত বলে মনে হয়, যদিও প্রকৃত ট্রান্সমিশন দূরত্ব প্রায় 100 কিলোমিটারে পৌঁছায়।

এই স্বচ্ছ আর্কিটেকচার সংস্থাগুলিকে সুইচ কনফিগারেশন, রাউটিং নীতি, VLAN সেটিংস, বা নেটওয়ার্ক ম্যানেজমেন্ট সিস্টেম পরিবর্তন না করে বিদ্যমান নেটওয়ার্কগুলিকে প্রসারিত করতে দেয়।

অপটিক্যাল ট্রান্সমিশন প্রক্রিয়া

সম্পূর্ণ ট্রান্সমিশন ওয়ার্কফ্লো সহজবোধ্য এবং অত্যন্ত দক্ষ।

• 10G ইথারনেট সুইচ চারটি স্বাধীন 10G ইথারনেট পরিষেবা তৈরি করে।
• স্ট্যান্ডার্ড গ্রে অপটিক্যাল মডিউলগুলি পরিষেবাগুলিকে OM3800 OTU কার্ডে প্রেরণ করে৷
• OTU প্রতিটি ধূসর তরঙ্গদৈর্ঘ্যকে একটি ডেডিকেটেড DWDM তরঙ্গদৈর্ঘ্যে রূপান্তর করে।
• 8-চ্যানেল MUX একাধিক তরঙ্গদৈর্ঘ্যকে একক অপটিক্যাল ফাইবারে একত্রিত করে।
• বুস্টার EDFA দূর-দূরত্বের সংক্রমণের আগে অপটিক্যাল শক্তি বাড়ায়।
• অপটিক্যাল সিগন্যাল একক-মোড ফাইবারের মাধ্যমে প্রায় 100 কিমি ভ্রমণ করে।
• ডিসিএম ট্রান্সমিশনের সময় জমে থাকা বর্ণময় বিচ্ছুরণকে ক্ষতিপূরণ দেয়।
• প্রি-অ্যামপ্লিফায়ার EDFA অভ্যর্থনার আগে সংকেত শক্তি পুনরুদ্ধার করে।
• DEMUX পৃথক DWDM তরঙ্গদৈর্ঘ্য পৃথক করে।
• OTU DWDM তরঙ্গদৈর্ঘ্যকে আবার স্ট্যান্ডার্ড ধূসর অপটিক্যাল সিগন্যালে রূপান্তর করে।
• দূরবর্তী 10G ইথারনেট সুইচ স্বচ্ছভাবে সমস্ত ইথারনেট পরিষেবা গ্রহণ করে।

এই প্রক্রিয়াটি লেটেন্সি কমিয়ে এবং ইথারনেট পরিষেবার অখণ্ডতা বজায় রাখার সময় চমৎকার অপটিক্যাল কর্মক্ষমতা নিশ্চিত করে।

প্রযুক্তিগত সুবিধা

1. উচ্চ ক্ষমতা ট্রান্সমিশন

সমাধানটি 40 Gbps এর মোট ট্রান্সমিশন ক্ষমতা সহ চারটি স্বাধীন 10G ইথারনেট পরিষেবা সমর্থন করে।

বিদ্যমান প্ল্যাটফর্মটি প্রতিস্থাপন না করে অতিরিক্ত DWDM চ্যানেলগুলি ভবিষ্যতের আপগ্রেডের জন্য উপলব্ধ থাকবে।

2. দীর্ঘ-দূরত্ব সংযোগ

EDFA অপটিক্যাল অ্যামপ্লিফায়ার এবং ডিসপারসন কমেন্সেশন মডিউলগুলিকে একত্রিত করে, সিস্টেমটি নির্ভরযোগ্যভাবে প্রায় 100 কিলোমিটারের ট্রান্সমিশন দূরত্বকে সমর্থন করে, এটিকে মেট্রোপলিটন এবং আঞ্চলিক ব্যাকবোন নেটওয়ার্কের জন্য উপযুক্ত করে তোলে।

3. দক্ষ ফাইবার ব্যবহার

প্রতিটি পরিষেবার জন্য পৃথক ফাইবার জোড়া স্থাপনের পরিবর্তে, একাধিক 10G সংকেত DWDM প্রযুক্তির মাধ্যমে একটি একক ফাইবার জোড়া ভাগ করে, যা উল্লেখযোগ্যভাবে ফাইবার অবকাঠামো খরচ কমিয়ে দেয়।

4. স্বচ্ছ নেটওয়ার্ক অপারেশন

DWDM প্ল্যাটফর্ম শুধুমাত্র অপটিক্যাল ট্রান্সপোর্ট করে এবং ইথারনেট ফ্রেম বা উচ্চ-স্তর প্রোটোকল পরিবর্তন করে না।

বিদ্যমান সুইচগুলি ঠিক আগের মতোই কাজ চালিয়ে যাচ্ছে, স্থাপনা এবং রক্ষণাবেক্ষণকে সহজ করে।

5. নমনীয় সম্প্রসারণ

ইনস্টল করা 8-চ্যানেল DWDM MUX বর্তমানে শুধুমাত্র চারটি তরঙ্গদৈর্ঘ্য ব্যবহার করে, ভবিষ্যতের পরিষেবা বৃদ্ধির জন্য অতিরিক্ত চ্যানেলগুলিকে উপলব্ধ রেখে। গ্রাহকরা অপটিক্যাল পরিবহন পরিকাঠামো পরিবর্তন না করে ব্যান্ডউইথ বাড়াতে পারেন।

সাধারণ অ্যাপ্লিকেশন

এই 10G DWDM সমাধানটি বিভিন্ন শিল্পে ব্যাপকভাবে প্রযোজ্য যেখানে দীর্ঘ-দূরত্বের, উচ্চ-ব্যান্ডউইথ সংযোগ প্রয়োজন।

সাধারণ স্থাপনার পরিস্থিতি অন্তর্ভুক্ত:

• এন্টারপ্রাইজ ক্যাম্পাস আন্তঃসংযোগ
• ডেটা সেন্টার ইন্টারকানেকশন (DCI)
• সরকারি বেসরকারি নেটওয়ার্ক
• আর্থিক প্রতিষ্ঠানের মেরুদণ্ড নেটওয়ার্ক
• স্বাস্থ্যসেবা নেটওয়ার্ক
• শিল্প অটোমেশন সিস্টেম
• স্মার্ট সিটি অবকাঠামো
• আইএসপি মেট্রোপলিটন অ্যাক্সেস নেটওয়ার্ক
• বিশ্ববিদ্যালয় ক্যাম্পাস নেটওয়ার্ক
• শক্তি এবং ইউটিলিটি যোগাযোগ ব্যবস্থা

এই প্রতিটি পরিবেশে, স্বচ্ছ DWDM ট্রান্সমিশন সংস্থাগুলিকে স্যুইচিং সরঞ্জামগুলিতে বিনিয়োগ সংরক্ষণ করে বিদ্যমান ইথারনেট নেটওয়ার্কগুলিকে প্রসারিত করতে সক্ষম করে।

উপসংহার

এই প্রকল্পটি দেখায় কিভাবে OM3800 10G DWDM সিস্টেম 100 কিলোমিটারের বেশি অপটিক্যাল ফাইবার দুটি 10G ইথারনেট সুইচ সংযোগ করার জন্য একটি নির্ভরযোগ্য, মাপযোগ্য, এবং খরচ-কার্যকর সমাধান প্রদান করে।

10G OTU কার্ড, 8-চ্যানেল DWDM মাল্টিপ্লেক্সার, EDFA অপটিক্যাল এমপ্লিফায়ার এবং ডিসপারসন কমপেনসেশন মডিউলগুলিকে একত্রিত করে, সমাধানটি 40 Gbps এর সামগ্রিক ক্ষমতা সহ স্বচ্ছ অপটিক্যাল পরিবহন সরবরাহ করে এবং উল্লেখযোগ্যভাবে ফাইবার খরচ কমিয়ে দেয়।

যেহেতু বিদ্যমান ইথারনেট সুইচগুলি অপরিবর্তিত থাকে, মোতায়েন দ্রুত এবং সোজা, অপারেশনাল ব্যাঘাত কমিয়ে এবং বাস্তবায়ন খরচ কমিয়ে দেয়। অধিকন্তু, সংরক্ষিত DWDM তরঙ্গদৈর্ঘ্য ভবিষ্যতের ব্যান্ডউইথ সম্প্রসারণের জন্য একটি পরিষ্কার মাইগ্রেশন পথ প্রদান করে, সমাধানটিকে ক্রমবর্ধমান এন্টারপ্রাইজ নেটওয়ার্ক, ডেটা সেন্টার, ক্যাম্পাস পরিবেশ এবং মেট্রোপলিটন যোগাযোগ অবকাঠামোর জন্য উপযুক্ত করে তোলে।

একটি নির্ভরযোগ্য 10G DWDM সলিউশন, একটি স্কেলযোগ্য 100 কিমি ফাইবার ট্রান্সমিশন সিস্টেম, বা দীর্ঘ দূরত্বে দুটি 10G ইথারনেট সুইচ সংযোগ করার একটি ব্যবহারিক পদ্ধতির জন্য, OM3800 প্ল্যাটফর্ম কর্মক্ষমতা, নমনীয়তা এবং বিনিয়োগ সুরক্ষার একটি আদর্শ সমন্বয় অফার করে৷ এই স্থাপত্যটি শুধুমাত্র আজকের সংযোগের প্রয়োজনীয়তাগুলিকে সম্বোধন করে না বরং ভবিষ্যতের অপটিক্যাল নেটওয়ার্ক সম্প্রসারণের জন্য একটি শক্ত ভিত্তিও স্থাপন করে।
