দূরবর্তী নজরদারি স্থাপনের জন্য অফ-গ্রিড সোলার PoE CCTV সিস্টেম

1. প্রকল্পের পটভূমি

দূরবর্তী এবং অবকাঠামো-সীমিত পরিবেশে, নির্ভরযোগ্য স্থাপনানজরদারি সিস্টেমএকটি দ্বৈত চ্যালেঞ্জ উপস্থাপন করে: স্থিতিশীল নেটওয়ার্ক সংযোগ নিশ্চিত করা এবং অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ প্রদান।

প্রথাগত গ্রিড-ভিত্তিক সমাধানগুলি উচ্চ ইনস্টলেশন খরচ বা ভৌগলিক সীমাবদ্ধতার কারণে প্রায়ই সম্ভব হয় না।

এই প্রজেক্টে, ক্লায়েন্টের প্রয়োজন ছিল একটি সম্পূর্ণ অফ-গ্রিড সিসিটিভি সিস্টেম যা ছয়টি আইপি ক্যামেরাকে পাওয়ার করতে সক্ষম, প্রতিটিতে আনুমানিক 25W খরচ হয়, বহিরাগত বৈদ্যুতিক অবকাঠামোর উপর কোন নির্ভরতা নেই।

প্রত্যাশাটি পরিষ্কার ছিল: একটি সম্পূর্ণ, প্রি-ইঞ্জিনিয়ারড, প্লাগ-এন্ড-প্লে সলিউশন যা পাওয়ার জেনারেশন, স্টোরেজ এবং ডেটা ট্রান্সমিশন কভার করে।

2. সিস্টেমের প্রয়োজনীয়তা

• ক্যামেরার সংখ্যা: 6 ইউনিট
• ক্যামেরা প্রতি পাওয়ার: 25W
• মোট ক্যামেরা লোড: 150W
• ক্রমাগত অপারেশন: 24/7
• পরিবেশ: বহিরঙ্গন, দূরবর্তী অবস্থান
• পাওয়ার উত্স: সৌর (অফ-গ্রিড)
• নেটওয়ার্ক: PoE-ভিত্তিক আইপি নজরদারি

3. সমাধান ওভারভিউ

ক্লায়েন্টের প্রয়োজনীয়তা মেটাতে, আমরা একটি সমন্বিত ডিজাইন করেছিসৌর চালিত PoE নজরদারি সিস্টেম, একটি একক বহিরঙ্গন ক্যাবিনেটের মধ্যে শক্তি উৎপাদন, সঞ্চয়স্থান, এবং নেটওয়ার্ক বিতরণের সমন্বয়।

সিস্টেম অন্তর্ভুক্ত:

• অলিকমশিল্প PoE সুইচIM-FBP288GE (এজ নেটওয়ার্কিং ডিভাইস)
• সোলার প্যানেল অ্যারে (বিদ্যুৎ উৎপাদন)
• MPPT সোলার চার্জ কন্ট্রোলার (শক্তি নিয়ন্ত্রণ)
• LiFePO4 ব্যাটারি সিস্টেম (শক্তি সঞ্চয়স্থান)
• আউটডোর IP65 ক্যাবিনেট (সিস্টেম ঘের এবং সুরক্ষা)

4. সিস্টেম ডিজাইন এবং কনফিগারেশন

4.1 বিদ্যুৎ খরচ বিশ্লেষণ

মোট সিস্টেম লোড নিম্নরূপ গণনা করা হয়েছিল:

ক্যামেরা: 6 × 25W = 150W

PoE সুইচ ওভারহেড: ~15W

মোট সিস্টেম লোড: ~165W

এই ক্রমাগত লোড ব্যাটারি সাইজিং এবং সোলার প্যানেল ডিজাইন উভয়ের জন্য ভিত্তি তৈরি করে।

4.2 শক্তি সঞ্চয়স্থান (ব্যাটারি সিস্টেম)

রাত্রিকালীন এবং কম সূর্যালোকের পরিস্থিতিতে নিরবচ্ছিন্ন অপারেশন নিশ্চিত করার জন্য, সিস্টেমটি 1-দিনের স্বায়ত্তশাসনের সাথে ডিজাইন করা হয়েছিল।

দৈনিক শক্তি খরচ: 165W × 24h ≈ 3960Wh

ব্যাটারি কনফিগারেশন: 48V 100Ah LiFePO4 ব্যাটারি (~4.8kWh ব্যবহারযোগ্য ক্ষমতা)

এই কনফিগারেশনটি গভীরতা-অফ-ডিসচার্জ সীমার জন্য অ্যাকাউন্ট করে এবং দীর্ঘ ব্যাটারি জীবনকাল (সাধারণত> 4000 চক্র) নিশ্চিত করে।

4.3 সৌর শক্তি উৎপাদন

দৈনিক শক্তি খরচ বজায় রাখার জন্য, সৌর অ্যারের গড় সর্বোচ্চ সূর্যালোকের ঘন্টার উপর ভিত্তি করে আকার দেওয়া হয়েছিল।

প্রয়োজনীয় শক্তি: ~4kWh/দিন

সর্বোচ্চ সূর্যের সময়: ~5 ঘন্টা/দিন

গণনাকৃত সৌর ক্ষমতা: ≈ 800W

চূড়ান্ত নকশা (নিরাপত্তা মার্জিন সহ): 1kW সোলার প্যানেল সিস্টেম (যেমন, 2 × 550W প্যানেল)

এটি সর্বোত্তম আবহাওয়ার অবস্থার মধ্যেও স্থিতিশীল অপারেশন নিশ্চিত করে।

4.4 পাওয়ার ম্যানেজমেন্ট

একটি 48V / 40A MPPT (সর্বোচ্চ পাওয়ার পয়েন্ট ট্র্যাকিং) সোলার চার্জ কন্ট্রোলার বেছে নেওয়া হয়েছে:

• সৌর শক্তি রূপান্তর দক্ষতা সর্বাধিক
• ব্যাটারি চার্জিং নিয়ন্ত্রণ করুন
• অতিরিক্ত চার্জ এবং ভোল্টেজ ওঠানামা থেকে রক্ষা করুন

4.5 নেটওয়ার্ক কোর:পাওয়ার বুস্টার PoE সুইচ

সিস্টেমটি IM-FP288BGE শিল্প ব্যবহার করেPoE সুইচকেন্দ্রীয় নেটওয়ার্কিং এবং পাওয়ার ডিস্ট্রিবিউশন ইউনিট হিসাবে।

মূল বৈশিষ্ট্য:

• 8টি PoE পোর্ট (6টি ক্যামেরা + সম্প্রসারণ পর্যন্ত সমর্থন করে)
• ফাইবার সংযোগের জন্য 2 SFP আপলিঙ্ক পোর্ট
• 48V বুস্ট PoE আউটপুট
• মোট PoE পাওয়ার বাজেট: 240W
• আউটডোর ক্যাবিনেট স্থাপনের জন্য শিল্প-গ্রেড ডিআইএন ডিজাইন

এই ইথারনেট সুইচটি একটি একক ইথারনেট তারের মাধ্যমে ডেটা ট্রান্সমিশন এবং পাওয়ার ডেলিভারি উভয়ই সক্ষম করে, ইনস্টলেশন সহজ করে এবং তারের জটিলতা হ্রাস করে।

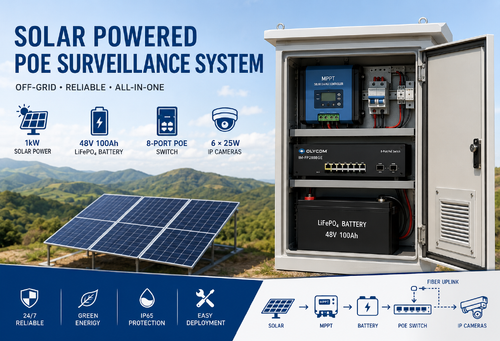

4.6 ক্যাবিনেট ইন্টিগ্রেশন

সমস্ত উপাদান একটি বহিরঙ্গন IP65-রেটেড ক্যাবিনেটে একত্রিত করা হয়েছে, যা স্থায়িত্ব এবং স্থাপনার সহজতার জন্য ডিজাইন করা হয়েছে।

অভ্যন্তরীণ বিন্যাস:

শীর্ষ বিভাগ: MPPT কন্ট্রোলার এবং ডিসি সুরক্ষা (ব্রেকার, সার্জ সুরক্ষা)

মধ্য বিভাগ: 8 পোর্ট PoE সুইচ (IM-FP288BGE)

নীচের অংশ: LiFePO4 ব্যাটারি

বাহ্যিক ইন্টারফেস:

সোলার ইনপুট

ক্যামেরা/PoE আউটপুট

ফাইবার আপলিংক

অতিরিক্ত বৈশিষ্ট্য:

বিরোধী জারা ইস্পাত ঘের

বায়ুচলাচল বা ফ্যান কুলিং সিস্টেম

জলরোধী তারের গ্রন্থি

নিরাপত্তার জন্য তালাবদ্ধ দরজা

5. সিস্টেম আর্কিটেকচার

সিস্টেমটি একটি বন্ধ-লুপ শক্তি এবং ডেটা নেটওয়ার্ক হিসাবে কাজ করে:

সোলার প্যানেল ডিসি শক্তি উৎপন্ন করে

MPPT কন্ট্রোলার ব্যাটারি নিয়ন্ত্রণ করে এবং চার্জ করে

ব্যাটারি স্থিতিশীল 48V ডিসি পাওয়ার সরবরাহ করে

PoE সুইচ ক্যামেরায় পাওয়ার এবং ডেটা বিতরণ করে

ভিডিও ডেটা ফাইবার আপলিংকের মাধ্যমে প্রেরণ করা হয়

এই আর্কিটেকচারটি অবিচ্ছিন্ন অপারেশন, উচ্চ দক্ষতা এবং ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজনীয়তা নিশ্চিত করে।

6. মূল সুবিধা

6.1: সম্পূর্ণরূপে অফ-গ্রিড অপারেশন

ইউটিলিটি পাওয়ারের উপর কোন নির্ভরতা নেই, দূরবর্তী বা অস্থায়ী স্থাপনার জন্য আদর্শ।

6.2:ইন্টিগ্রেটেড ডিজাইন

সমস্ত উপাদান একটি একক ক্যাবিনেটের মধ্যে প্রাক-ইনস্টল এবং অপ্টিমাইজ করা হয়।

6.3:উচ্চ নির্ভরযোগ্যতা

শিল্প-গ্রেড হার্ডওয়্যার কঠোর পরিবেশে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে।

৬.৪:পরিমাপযোগ্যতা

অতিরিক্ত ক্যামেরা বা উচ্চতর স্বায়ত্তশাসন মডুলার আপগ্রেডের সাথে সমর্থিত হতে পারে।

৬.৫:সরলীকৃত স্থাপনা

প্লাগ-এন্ড-প্লে সিস্টেম অন-সাইট ইঞ্জিনিয়ারিং এবং ইনস্টলেশনের সময় কমিয়ে দেয়।

7. উপসংহার

এই প্রকল্পটি দেখায় যে কীভাবে একটি সু-পরিকল্পিত সৌর-চালিত PoE নজরদারি ব্যবস্থা কার্যকরভাবে দূরবর্তী পর্যবেক্ষণের চ্যালেঞ্জগুলি সমাধান করতে পারে।

শক্তি উৎপাদন, সঞ্চয়স্থান, এবং নেটওয়ার্ক অবকাঠামোকে একত্রিত সমাধানে একত্রিত করে, সিস্টেমটি প্রদান করে:

• নির্ভরযোগ্য 24/7 নজরদারি
• ইনস্টলেশন জটিলতা হ্রাস
• দীর্ঘমেয়াদী অপারেশনাল দক্ষতা

এই ধরনের সমাধানগুলি অ্যাপ্লিকেশনগুলিতে ক্রমবর্ধমান মূল্যবান যেমন:

• দূরবর্তী নিরাপত্তা পর্যবেক্ষণ
• নির্মাণ সাইট
• তেল ও গ্যাস ক্ষেত্র
• গ্রামীণ অবকাঠামো প্রকল্প

এই কেসটি স্বতন্ত্র হার্ডওয়্যার সরবরাহ থেকে সম্পূর্ণ সিস্টেম ইন্টিগ্রেশনে রূপান্তরকে হাইলাইট করে, যা উচ্চ মূল্যের ডেলিভারি এবং শক্তিশালী গ্রাহকের সম্পৃক্ততা সক্ষম করে।

প্রয়োজনে, প্রজেক্ট-নির্দিষ্ট প্রয়োজনের উপর নির্ভর করে বর্ধিত স্বায়ত্তশাসন, উচ্চতর ক্যামেরা গণনা, বা হাইব্রিড পাওয়ার ইনপুট সমর্থন করার জন্য সিস্টেমটিকে আরও কাস্টমাইজ করা যেতে পারে।
