স্বল্প দূরত্ব 200G থেকে 400G স্কেলেবল DWDM DCI সমাধান

প্রকল্পের সারসংক্ষেপ

একজন গ্রাহককে একটি বিদ্যমান ডার্ক ফাইবার অবকাঠামোর মাধ্যমে দুটি ডেটা সেন্টার অবস্থানকে আন্তঃসংযোগ করার জন্য একটি উচ্চ ক্ষমতা DWDM পয়েন্ট-টু-পয়েন্ট ট্রান্সমিশন সিস্টেমের প্রয়োজন ছিল।

প্রাথমিক প্রয়োজনীয়তাগুলির মধ্যে রয়েছেঃ

গ্রাহক প্রাথমিক পর্যায়ে শুধুমাত্র ২০ x ১০ জি পরিষেবা চালু করার পরিকল্পনা করেছিলেন এবং বিদ্যমান ডাব্লুডাব্লুডিএম প্ল্যাটফর্মটি প্রতিস্থাপন না করেই পরে ৪০ x ১০ জি পরিষেবাতে প্রসারিত করার পরিকল্পনা করেছিলেন।

ডিজাইনের লক্ষ্য

প্রকল্পের নকশা নিম্নলিখিত ইঞ্জিনিয়ারিং লক্ষ্যগুলির উপর দৃষ্টি নিবদ্ধ করেছেঃ

• 50 কিমি ফাইবারের উপর 200G সুসংগত সংক্রমণ সমর্থন করুন

• 400 জি-তে নির্বিঘ্নে আপগ্রেড করার অনুমতি দিন

• 15 ~ 18 ডিবি ফাইবার হ্রাসের অধীনে উচ্চ সংক্রমণ স্থিতিশীলতা নিশ্চিত করুন

• অপটিক্যাল সুরক্ষা রিডান্ড্যান্স প্রদান

• ধাপ-১ বাস্তবায়নের সময় ক্যাপেক্সকে ন্যূনতম করুন

• ভবিষ্যতে সম্প্রসারণের জন্য অপটিক্যাল স্তর বিনিয়োগ সংরক্ষণ করুন

সমাধান স্থাপত্য

প্রস্তাবিত সমাধানটিOlycom OM5800 DCI-BOX সুসংগত DWDM প্ল্যাটফর্ম.

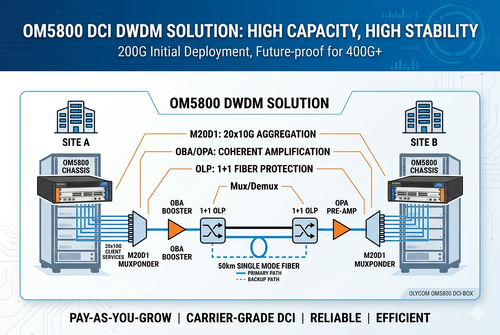

1. সিস্টেম আর্কিটেকচার

সাইট এ
↓
OM5800 DWDM প্ল্যাটফর্ম
↓
50 কিমি একক মোড ফাইবার
↓
OM5800 DWDM প্ল্যাটফর্ম
↓
সাইট বি

2সরঞ্জাম কনফিগারেশন

2.১ অপটিক্যাল স্তর

2.২ বৈদ্যুতিক স্তর

ধাপ ১ ∙ ২০০ জি-র প্রয়োগ

দ্বিতীয় ধাপ ∙ ৪০০ জি সম্প্রসারণ

প্রকৌশল নকশা বিবরণ

1ক্লায়েন্ট সার্ভিস সমষ্টি

এম২০ডি১ মিউক্সপন্ডার কার্ড একসঙ্গে ২০টি ১০জিই ক্লায়েন্ট সার্ভিসকে একক ২০০জি কোহেরেন্ট অপটিক্যাল ওয়েভলংথে একত্রিত করে।

প্রযুক্তিগত বৈশিষ্ট্য

ধারাবাহিক সিএফপি 2-ডিসিও মডিউলটি প্রচলিত ধূসর অপটিক্সের তুলনায় উন্নত ওএসএনআর সহনশীলতা এবং উন্নত সংক্রমণ কর্মক্ষমতা সরবরাহ করে।

2অপটিক্যাল লিঙ্ক বাজেট বিশ্লেষণ

ফাইবারের অবস্থা

যেহেতু মোট অপটিক্যাল হ্রাস সংযোজক রিসিভারের সংবেদনশীলতার প্রান্তিকের কাছাকাছি আসে, তাই EDFA পরিবর্ধন চালু করা হয়।

এডিএফএ এম্প্লিফিকেশন ডিজাইন

সমাধানটি গ্রহণ করেঃ

ভবিষ্যতে উচ্চ ক্ষমতা প্রয়োগের জন্য ঐচ্ছিক ওএলএ লাইন পরিবর্ধন যুক্ত করা যেতে পারে।

ইডিএফএ বৈশিষ্ট্য

এম্প্লিফায়ার ডিজাইনটি পুরো অপটিক্যাল স্প্যান জুড়ে সুসংগত ২০০জি ট্রান্সমিশনের জন্য পর্যাপ্ত ওএসএনআর মার্জিন নিশ্চিত করে।

3. DWDM চ্যানেল পরিকল্পনা

প্রথম ধাপ

দ্বিতীয় ধাপ

OMD08 প্ল্যাটফর্মটি 50GHz DWDM গ্রিডে 8 টি তরঙ্গদৈর্ঘ্য পর্যন্ত সমর্থন করে, যা ভবিষ্যতে মাইগ্রেশনের অনুমতি দেয়ঃ

• ৪০০ জি কোহেরেন্ট তরঙ্গদৈর্ঘ্য

• ৮০০ জি কোহেরেন্ট তরঙ্গদৈর্ঘ্য

• ROADM নেটওয়ার্কিং

• মাল্টি-সাইট ডিসিআই আর্কিটেকচার

4অপটিক্যাল সুরক্ষা ডিজাইন

পরিষেবা ধারাবাহিকতা নিশ্চিত করার জন্য, সিস্টেমটি OP1 অপটিক্যাল লাইন সুরক্ষা সংহত করে।

সুরক্ষা বৈশিষ্ট্য

সুরক্ষা ব্যবস্থা

1সাধারণ পরিস্থিতিতে: ট্রাফিক প্রাথমিক অপটিক্যাল পথ উপর সঞ্চালিত হয়, sইকন্ডারি ফাইবার স্ট্যান্ডবাইতে রয়েছে

2যখন ফাইবারের অবনতি বা বিচ্ছিন্নতা ঘটেঃ অপটিক্যাল শক্তি পর্যবেক্ষণ অস্বাভাবিকতা সনাক্ত করে

OP1 স্বয়ংক্রিয়ভাবে ট্রাফিককে ব্যাকআপ পাথে স্যুইচ করেএবংডিভাইস বিচ্ছিন্নতা মিলিসেকেন্ডে সংক্ষিপ্ত করা হয়

এই আর্কিটেকচারটি নেটওয়ার্কের উপলব্ধতা এবং এসএলএর নির্ভরযোগ্যতা উল্লেখযোগ্যভাবে উন্নত করে।

5ভবিষ্যতের সম্প্রসারণ কৌশল

গ্রাহক বড় ধরনের হার্ডওয়্যার প্রতিস্থাপন ছাড়াই দীর্ঘমেয়াদী স্কেলযোগ্যতা চেয়েছিলেন।

OM5800 প্ল্যাটফর্ম নিম্নলিখিতগুলিকে সমর্থন করেঃ

গ্রাহক ধীরে ধীরে পরিষেবা ব্যান্ডউইথ বৃদ্ধি করতে পারেন পুনরায় ব্যবহার করার সময়ঃ

• বিদ্যমান চ্যাসি

• DWDM mux/demux

• অপটিক্যাল এম্প্লিফায়ার

• সুরক্ষা ব্যবস্থা

• ফাইবার অবকাঠামো

এটি ভবিষ্যতে আপগ্রেডের খরচ এবং অপারেশনাল ব্যাঘাতকে কমিয়ে দেয়।

র্যাক-লেভেল ডিপ্লয়িং

সাইট অনুযায়ী প্রস্তাবিত কনফিগারেশন

অপারেশনাল সুবিধা

1. উচ্চ নির্ভরযোগ্যতা:সুসংগত ট্রান্সমিশন প্রযুক্তি

• 1+1 অপটিক্যাল সুরক্ষা
• অপ্রয়োজনীয় পাওয়ার সাপ্লাই
• দ্রুত ত্রুটি পুনরুদ্ধার

2ফাইবারের দক্ষ ব্যবহার

• একক ফাইবার জোড়ার উপর একাধিক 10GE পরিষেবা
• লিজড ফাইবারের চাহিদা হ্রাস
• সরলীকৃত আপগ্রেড পথ

3. মডুলার আর্কিটেকচার

• গরম বিনিময়যোগ্য পরিষেবা কার্ড
• স্কেলেবল কোহেরেন্ট অপটিক্স

4ক্যারিয়ার গ্রেড আর্কিটেকচার

• অপটিক্যাল মনিটরিং সমর্থন
• ওটিডিআর ইন্টিগ্রেশন ক্ষমতা
• ওসিএম তরঙ্গদৈর্ঘ্যের তত্ত্বাবধান
• নেটওয়ার্ক ম্যানেজমেন্ট ইন্টিগ্রেশন

সিদ্ধান্ত

OM5800 ধারাবাহিক DWDM প্ল্যাটফর্ম সফলভাবে গ্রাহকের 50km মেট্রো অপটিকাল নেটওয়ার্কের জন্য একটি স্কেলযোগ্য এবং ক্যারিয়ার-গ্রেড DCI ট্রান্সমিশন সমাধান সরবরাহ করেছে।

এই প্রকল্পে নিম্নলিখিতগুলি অর্জন করা হয়েছে:

• প্রাথমিক 200G প্রবর্তন

• 400 জি-এর দিকে মসৃণ মাইগ্রেশন পথ

• 15 ~ 18 ডিবি অপটিক্যাল ক্ষতির উপর নির্ভরযোগ্য সংক্রমণ

• দ্রুত অপটিক্যাল সুরক্ষা স্যুইচিং

• দীর্ঘমেয়াদী অবকাঠামো বিনিয়োগ সুরক্ষা

এই কেসটি এন্টারপ্রাইজ ডিসিআই, ক্যারিয়ার ট্রান্সপোর্ট এবং মেট্রো অপটিক্যাল ব্যাকবোন অ্যাপ্লিকেশনগুলির জন্য OM5800 প্ল্যাটফর্মের নমনীয়তা এবং স্কেলযোগ্যতা প্রদর্শন করে।
