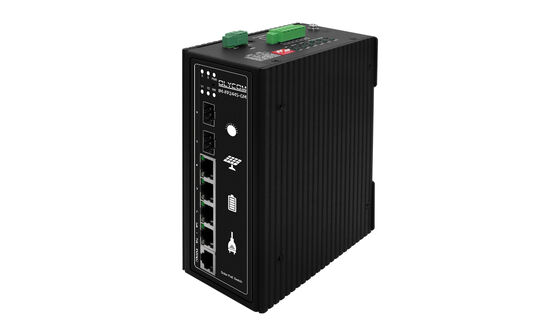

অন্তর্নির্মিত এমপিপিটি সোলার পো ই সুইচ এল২ ম্যানেজড গিগাবিট ইথারনেট 4 পোর্ট ডিআইএন মাউন্ট সিই

পণ্যের নাম

১০/১০০/১০০০ এমবিপিএস ম্যানেজড ইন্ডাস্ট্রিয়াল সোলার পো-ই সুইচ ((২এফ+৪টিপি)

মডেল নং।

IM-FP244S-GM

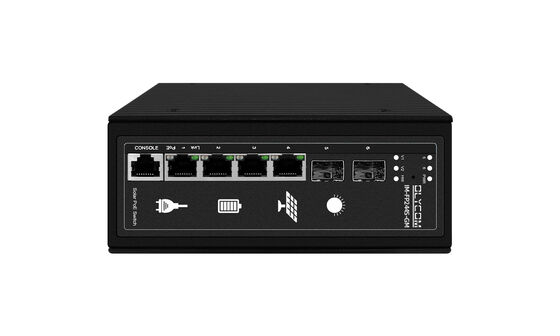

বন্দর

4*10/100/1000বেস TX PoE পোর্ট (ডেটা)

2*100/1000M SFPl পোর্ট

PoE পোর্ট

1 পোর্ট IEEE802.3af/at/poe++/bt সমর্থন করে, সর্বোচ্চ 90W PoE আউট

2-4 পোর্ট সমর্থন করে IEEE802.3af/at,max 30W/port,PoE আউট

বন্দর পরিচালনা

একটি কনসোল পোর্ট

রিসেট কী

এক

পিওই ব্রিজ

সর্বাধিক 120W

নেটওয়ার্ক প্রোটোকল

আইইইই ৮০২।3;

আইইইই ৮০২.৩.ইউ ১০০বেজ-টিএক্স;

IEEE 802.3ab1000BASE-T;

IEEE ৮০২.৩.এক্স;

IEEE 802.3z 1000BASE-X;

আইইইই ৮০২.৩ এফ/এট; এআই পিএসই;

আইইইই ৮০২.৩ এড;

IEEE 802.3q,IEEE 802.3q/p;IEEE 802.1w,IEEE 802.1d,IEEE 802.1S

এসটিপি ((স্প্যানিং ট্রি প্রোটোকল);আরএসটিপি/এমএসটিপি ((দ্রুত স্প্যানিং ট্রি প্রোটোকল)

ইপিপিএস রিং নেটওয়ার্ক প্রোটোকল;ইপিপিএস রিং নেটওয়ার্ক প্রোটোকল

পোর্ট স্পেসিফিকেশন

10/100/1000BaseT ((X) অটো

ফরোয়ার্ডিং মোড

স্টোর এবং ফরওয়ার্ড (পূর্ণ তারের গতি)

ব্যান্ডউইথ

২০ গিগাবাইট / সেকেন্ড

প্যাকেট ফরওয়ার্ডিং

40.32pps

ম্যাক ঠিকানা টেবিল

৮ কে

ক্যাশে

4.১ এম

ট্রান্সমিশন দূরত্ব

10BASE-T:Cat3,4,5 UTP ((=250 মিটার)

100BASE-TX:Cat5 অথবা পরবর্তী UTP ((=100 মিটার)

1000BASE-TX: Cat6 অথবা পরবর্তী UTP ((=1000 মিটার)

1000BASE-SX:62.5μm/50μm MMF ((2m~550m)

1000BASE-LX:62.5μm/50μm MM ((2m~550m) অথবা 10μm SMF ((2m~5000m) সার্বজনীন BIDI সমর্থন

হার

ইথারনেট 10 এমবিপিএস অর্ধ-ডুপ্লেক্স, 20 এমবিপিএস পূর্ণ-ডুপ্লেক্স

দ্রুত ইথারনেট ১০০ এমবিপিএস অর্ধ-ডুপ্লেক্স, ২০০ এমবিপিএস পূর্ণ-ডুপ্লেক্স

গিগাবাইট ইথারনেট 2000 এমবিপিএস ফুলি ডুপ্লেক্স

সিপিইউ

৫০০ এমএইচজেড

ফ্ল্যাশ

১৬ এম

র্যাম

১২৮ এম

ওয়াট

চার্জিং + পূর্ণ লোডঃ 300 ওয়াট;

সুইচ ফাংশন সুইচ

PWR: পাওয়ার ইন্ডিকেটর

SYS: সিস্টেম সূচক

নেটওয়ার্ক পোর্টঃ (নেটওয়ার্ক সংযোগ সূচক হালকা সবুজ)

PoE সূচক আলোঃ (নেটওয়ার্ক সংযোগ সূচক হালকা কমলা)

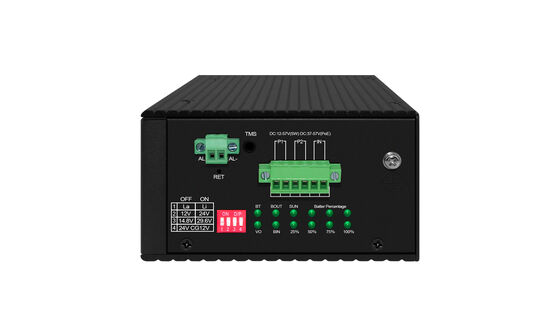

চার্জিং এলইডি নির্দেশক

বিটিঃ ব্যাটারির অবস্থা নির্দেশক; ভিওঃ পিওই বুস্ট সফল নির্দেশক

BOUT: ব্যাটারি স্রাব সূচক; BIN: ব্যাটারি চার্জিং সূচক

SUN: সৌর শক্তি অবস্থা সূচক; 25%-100%: ব্যাটারি স্তর সূচক

চার্জিং ফাংশন

সম্পূর্ণ স্বয়ংক্রিয় চার্জিং, সর্বোচ্চ দক্ষতা 98%, সর্বোচ্চ চার্জিং বর্তমান 15A

ইন্টিগ্রেটেড এমপিপিটি নিয়ন্ত্রণ

ইন্টিগ্রেটেড ব্যাটারি সুরক্ষা ফাংশন

সম্পূর্ণ স্বয়ংক্রিয় ব্যাটারি ভোল্টেজ স্বীকৃতি

ইন্টিগ্রেটেড লিথিয়াম ব্যাটারি স্বয়ংক্রিয় অ্যাক্টিভেশন সিস্টেম

কম ক্ষমতার স্টার্টআপ সুরক্ষা সিস্টেম

ইন্টিগ্রেটেড ব্যাটারি তাপমাত্রা পর্যবেক্ষণ ইন্টারফেস

অতিরিক্ত তাপমাত্রা সুরক্ষা ফাংশন সমর্থন করে

পাওয়ার ইনপুট

12V সৌর প্যানেল ইনপুট সমর্থন করে (≤32V) / 12V ব্যাটারি প্যাকের সাথে জুটিবদ্ধ

24V সৌর প্যানেল ইনপুট সমর্থন করে (≤45V) / 24V ব্যাটারি প্যাকের সাথে জুটিবদ্ধ

সর্বাধিক শক্তি 1200W

সর্বাধিক সৌর ইনপুট ভোল্টেজঃ 57V

ডিসি ইনপুট 37-57V সমর্থন করে

ডিসি / ব্যাটারি চার্জ এবং 32-45V নিষ্কাশন সমর্থন করে

ব্যাটারির ধরন

ডিফল্ট 6 টি ব্যাটারি টাইপ

1: ১২ ভোল্ট লিড-এসিড ব্যাটারি প্যাক

2: ২৪ ভোল্ট লিড-এসিড ব্যাটারি প্যাক

3: ১২.৬ ভোল্ট লিথিয়াম ব্যাটারি প্যাক

4: ২৫.২ ভোল্ট লিথিয়াম ব্যাটারি প্যাক

5: 14.8V লিথিয়াম আয়রন ফসফেট ব্যাটারি প্যাক

6: ২৯.৬ ভোল্ট লিথিয়াম আয়রন ফসফেট ব্যাটারি প্যাক

কাস্টমাইজযোগ্য ব্যাটারি পরামিতি

সর্বোচ্চ ক্ষমতা 500AH সমর্থন করে

ব্যবহারের পরিবেশ

অপারেশন তাপমাত্রাঃ -20°C ~ 65°C

স্টোরেজ তাপমাত্রাঃ -40°C ~ 70°C

ওয়ার্কিং আর্দ্রতা :10% 90%, RH নন-কোগুলেশন

স্টোরেজ আর্দ্রতাঃ 5% ≈ 90%, RH নন-কোগুলেশন

বজ্রপাত

সুরক্ষা স্তর

6KV 8/20us;8KV ESD ইলেক্ট্রোস্ট্যাটিক সুরক্ষা

আইপি৪০

আকার ((L*W*H)

পণ্যের আকারঃ 157mm*115mm*45mm

প্যাকেজিং আকারঃ১০০ মিমি*২৮০ মিমি*১০০ মিমি

এনডব্লিউ/জিডব্লিউ ((কেজি)

3.5/4.1kg (অন্যান্য: এই পণ্যটিতে সৌর প্যানেল বা ব্যাটারি অন্তর্ভুক্ত নয়)

ইনস্টলেশন

ডিআইএন রেলের ধরন (উইন্ড মাউন্ট লগ সহ)

গ্যারান্টি

পুরো ডিভাইস 1 বছরের জন্য ((অ্যাক্সেসরিজ অন্তর্ভুক্ত নয়)

ব্যাটারির ধরন

লিড এসিড ব্যাটারি

লিথিয়াম ব্যাটারি

লিথিয়াম আয়রন ফসফেট ব্যাটারি

ব্যাটারি ভোল্টেজ

১২ ভোল্ট

২৪ ভোল্ট

12.6V

25.২ ভি

14.৮ ভোল্ট

29.6V

চার্জিং মোড

MPPT ((বর্তমান এবং ভোল্টেজ সীমাবদ্ধ - ধ্রুবক বর্তমান - ভোল্টেজ সীমাবদ্ধ - চাপ এবং বর্তমান সীমাবদ্ধ --- ভাসমান চার্জ)

এমপিপিটি (বর্তমান এবং ভোল্টেজ সীমাবদ্ধকারী ধ্রুবক বর্তমান ধ্রুবক ভোল্টেজ)

সহায়ক চার্জিং ফাংশন

সমর্থন

ব্যাটারি ভোল্টেজ সনাক্তকরণের থ্রেশহোল্ড

< ১২.৬ ভোল্ট

<২৪.৮ ভোল্ট

< ১২.২ ভোল্ট

<২৪.৪ ভোল্ট

<১৪.২ ভোল্ট

< ২৮.৮ ভোল্ট

নামমাত্র চার্জিং বর্তমান

১৫এ

ভাসমান স্রোত

50mA-1000mA

🙏

ফ্লোট টাইম

৩ ঘন্টা

🙏

চার্জিং স্টপ

আগমনের ফ্লোটের সময়

নামমাত্র ভোল্টেজ এবং একযোগে চার্জিং বর্তমান < 30mA

নামমাত্র স্রাব বর্তমান

6.5A

3.6A

8.5A

৪ এ

6.5A

৪ এ

PoE আউটপুট ভোল্টেজ

৪২-৫৭ ভোল্ট

PoE আউটপুট পাওয়ার

সর্বাধিক 120W

ফোটোভোলটাইক ওপেন সার্কিট ভোল্টেজ

৩২ ভোল্ট

৪৫ ভোল্ট

৩২ ভোল্ট

৪৫ ভোল্ট

৩২ ভোল্ট

৪৫ ভোল্ট

ফোটোভোলটাইক ইনপুট

সর্বোচ্চ ৫৭ ভোল্ট, সর্বোচ্চ ১২০০ ওয়াট

সর্বাধিক চার্জিং ভোল্টেজ

14.৭ ভোল্ট

29.6V

12.6V

25.২ ভি

14.৮ ভোল্ট

29.6V

ভাসমান চার্জ ভোল্টেজ

13.৭ ভোল্ট

27.4V

🙏

🙏

🙏

🙏

ডিসচার্জ বন্ধ ভোল্টেজE

10.১ ভোল্ট

20.২ ভি

৯ ভোল্ট

১৮ ভোল্ট

10.২ ভি

20.4V

প্রকার

ডিফল্ট 6 ব্যাটারি টাইপ স্পেসিফিকেশন (12V ব্যাটারি প্যাক * 3, 24V ব্যাটারি প্যাক * 3) কাস্টমাইজযোগ্য ব্যাটারি পরামিতি

500AH পর্যন্ত সমর্থন করে

অতিরিক্ত তাপমাত্রা সুরক্ষা

তাপমাত্রা ওভার মাদারবোর্ড এবং তাপমাত্রা ওভার ব্যাটারি স্বয়ংক্রিয় বন্ধ সমর্থন করে (ঐচ্ছিক)

ইনপুট সুরক্ষা

অতিরিক্ত বর্তমান, অতিরিক্ত ভোল্টেজ, বিলম্বিত স্টার্ট এবং অ্যান্টি সংযোগ সুরক্ষা

আউটপুট ফাংশন

অতিরিক্ত বর্তমান, অতিরিক্ত ভোল্টেজ এবং শর্ট সার্কিট

নির্দেশক আলো

সিস্টেম স্বাভাবিক অপারেশন সূচক, ব্যাটারি ল্যাম্প, ইনপুট স্বাভাবিক সূচক, চার্জ ডিসচার্জ সূচক এবং মাল্টি ফাংশনাল কম্পোজিট ফল্ট সূচক

কাজের তাপমাত্রা

-২০°সি ~ +৬৫°সি
