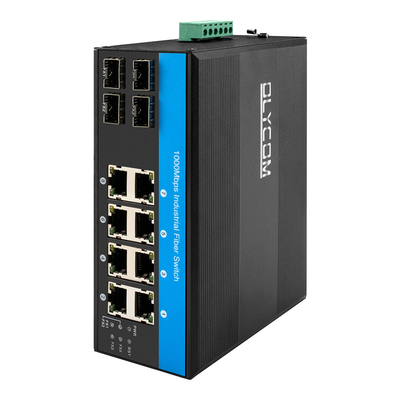

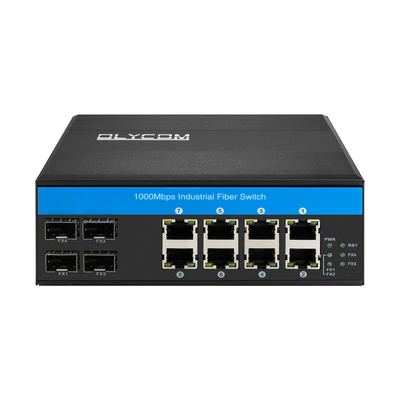

অলিকম 8-পোর্ট ইন্ডাস্ট্রিয়াল গিগাবিট ফাইবার সুইচ
অপরিচালিত নেটওয়ার্ক সুইচ এর মূল বৈশিষ্ট্য
- 4x1000Mbps SFP ফাইবার পোর্ট
- 8x10/100/1000Mbps অটো-সেন্সিং RJ45, আইইইই 802.3af / পাওয়ার উপর 1 ~ 8 পোর্ট
- 6 কেভি ইথারনেট ওভারজ প্রটেকশন, কঠোর বাইরের পরিবেশের সাথে খাপ খাইয়ে নেওয়া
- অটো এমডিআই/এমডিআইএক্স সমর্থন করুন
- প্রবাহ নিয়ন্ত্রণ মোডঃ আইইইই 802.3x স্ট্যান্ডার্ডের সাথে পূর্ণ-ডুপ্লেক্স, বিপরীত চাপ স্ট্যান্ডার্ডের সাথে অর্ধ-ডুপ্লেক্স
- IEEE 802.3 10Base-T এবং IEEE 802.3u 100Base-TX সামঞ্জস্যপূর্ণ
- ডিআইএন রেল বা দেয়াল ইনস্টলেশন
- এফসিসি এবং সিই মান মেনে চলুন
- স্টোর-এন্ড-ফরওয়ার্ড সুইচিং প্রক্রিয়া
- অপারেটিং পরিবেশে তাপমাত্রাঃ -40°C75°C
এটি আইপি নজরদারি, বায়ু, বিদ্যুৎ, মেট্রো পিআইএস, সমাবেশ অটোমেশন, পাওয়ার এসসিএডিএ, নিকাশী, ধাতুবিদ্যা, বুদ্ধিমান পরিবহন, রেল পরিবহন,সামরিক ও অন্যান্য শিল্প
ফাইবার অপটিক সুইচ স্পেসিফিকেশন
| পণ্যের নাম |
10/100/1000Mbps ইন্ডাস্ট্রিয়াল ফাইবার সুইচ ((4F+8TP) |
| মডেল নং। |
IM-FS480GE |
| বন্দর |
4x1000M এসএফপি ফাইবার
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
এমএমঃ ১৩১০ এনএম, ২ কিলোমিটার; ৮৫০ এনএম, ৫০০ মিটার
8x10/100/1000M UTP RJ45 ((সমর্থন MDI/MDIX অটো-সেন্সিং)

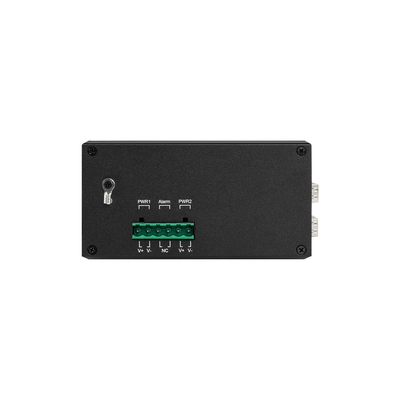

1x6-পিন পাওয়ার টার্মিনাল ব্লক
|
| প্রোটোকল |
আইইইই ৮০২.৩ (১০ বেস-টি)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
|
| বৈশিষ্ট্য পরিবর্তন করা |
ট্রান্সমিশন মোডঃ স্টোরেজ এবং ফরওয়ার্ড
প্রেরণ বিলম্বঃ <10us
সিস্টেমের ব্যান্ডউইথঃ ২৪ গিগাবাইট / সেকেন্ড (অ-ট্রাফিক জ্যাম)
ম্যাক: ৪ কে
প্যাকেট বাফারের আকারঃ 1.75Mb
|
| নেটওয়ার্ক মিডিয়া |
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100/1000BASE-TX: CAT5 বা তার বেশি সুরক্ষিত twisted pair ((≤100m)
|
| এলইডি |
পাওয়ার, ফাইবার, নেটওয়ার্ক, পিওই
পিডব্লিউআর: পাওয়ার
ফাইবারঃ FX1, FX2, FX3, FX4
চালুঃ সংক্রমণ স্বাভাবিক
বন্ধঃ ট্রান্সমিশন স্বাভাবিক নয় ((ভুল অপটিক্যাল মডিউল বা সংযোগ বিচ্ছিন্ন)
তামা কমলাঃ PoE সূচক
On:PoE কাজ করছে
বন্ধঃPoE কাজ করছে না অথবা এটি নন-PoE ডিভাইস
তামা সবুজ: গতি নির্দেশক
চালুঃ ট্রান্সমিশন গতি 1000Mbps
মোমবাতিঃ ট্রান্সমিশনে
বন্ধঃবিচ্ছিন্ন বা কাজের গতি 10/100Mbps
|
| বিদ্যুৎ খরচ |
PoE≤5W ছাড়া পূর্ণ লোড |
| পাওয়ার সাপ্লাই |
অতিরিক্ত DC12V~DC52V ইনপুট, সাধারণত DC12V/DC24V/DC48V
বিপরীত সংযোগঃ সমর্থন
|
| পরিবেশ |
কাজের তাপমাত্রাঃ -৪০°সি ০৭৫°সি
সংরক্ষণের তাপমাত্রাঃ -40°C/85°C
ওয়ার্কিং আর্দ্রতাঃ ১০%~৯০%, কনডেন্সিং নয়
সঞ্চয়স্থানের আর্দ্রতাঃ 10%~95%, অ-কন্ডেনসিং
|
| শিল্প মান |
ESD: IEC61000-4-2, ±15KV বায়ু, ±6KV যোগাযোগ
EFT: IEC61000-4-4, সাধারণ ±6KV
প্রবাহঃ IEC61000-4-5, ডিফারেনশিয়াল ±2KV, সাধারণ ±6KV
|
| সার্টিফিকেশন |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((Class B) ANSI C63.4: ২০১৪
|
| যান্ত্রিক তথ্য |
শেলঃ ধাতব শেল, আইপি 40 গ্রেডের স্তর
মাত্রাঃ 158*115*60 মিমি
মাউন্ট পদ্ধতিঃ ডিন-রেল/ওয়াল মাউন্ট
ওজনঃ ০.৭৫ কেজি/০.৯ কেজি ((নেট/গ্রস)
|
| গ্যারান্টি |
৩ বছর, লাইফটাইম টেকনিক্যাল সাপোর্ট |
গুণমান নিশ্চিতকরণ
- আমরা কখনোই পুরনো এবং পুনর্নির্মাণকৃত উপাদান ব্যবহার করি না।
- সর্বদা একটি প্রাক-উত্পাদন নমুনা ভর উত্পাদন আগে;
- পেশাদার ইঞ্জিনিয়ারদের গুণমান পরীক্ষা করতে বলুন।
- সমস্ত পণ্য সিই, এফসিসি, রোএইচএস এবং অন্যান্য শংসাপত্র পাস করেছে
- চালানের আগে সর্বদা চূড়ান্ত পরিদর্শন
ফাইবার সুইচ এর প্যাকিং তালিকা
ব্যবহারকারীর ম্যানুয়াল * 1 পিসি
8 পোর্ট ইন্ডাস্ট্রিয়াল অপটিক্যাল সুইচ * 1 পিসি
ওয়ারেন্টি কার্ড * 1 পিসি
মন্তব্য
আনুষাঙ্গিক ((ডিআইএন রেল সমর্থন, অপটিক্যাল মডিউল, পাওয়ার সাপ্লাই, প্যাচকর্ড, নেটওয়ার্ক তারের ইত্যাদি) প্যাকিং বাক্সে অন্তর্ভুক্ত নয়, দয়া করে এটি নিজের দ্বারা প্রস্তুত করুন বা আমাদের কাছ থেকে একটি সম্পূর্ণ সেট কিনুন
শিপিং বাক্সের তথ্য
পণ্যের আকারঃ 15.8*11.5*6cm
অভ্যন্তরীণ বাক্সের আকারঃ ২৫.৩*২০.৮*৮ সেমি
পণ্যের ওজনঃ 0.75 কেজি
প্যাকেজিং ওজনঃ 0.9 কেজি
মাস্টার বক্সের আকারঃ 55.5*40*41cm
প্যাকেজিং পরিমাণঃ 20 পিসি
প্যাকেজিং ওজনঃ ২০ কেজি
গিগাবিট ল্যান সুইচ প্রয়োগ
আনুষাঙ্গিক
| ইন্ডাস্ট্রিয়াল অপটিক্যাল মডিউল |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
| শিল্প DIN পাওয়ার সাপ্লাই |
| IM-DAC220/DC12V1.67A |
AC220V থেকে DC12V1.67A, -30°C70°C |
| IM-DAC220/DC24V1A |
AC220V থেকে DC24V1A, -30°C~70°C |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1কোন চিপ এর উপর ভিত্তি করে?
অলিকম: রিয়েলটেক
2আমি এটা কাস্টমাইজ করতে পারি?
অলিকম: হ্যাঁ
আমরা লোগো, মডেলের নাম, লেবেল, পিভিসি মাস্ক এবং পণ্যের অংশগুলির মতো OEM পরিষেবাগুলিকে সমর্থন করি ((মোন্টিং কিট, পাওয়ার টার্মিনাল ব্লক ইত্যাদি)
3এটা কি ঠিক হয়ে গেছে?
অলিকম: না
এটা শুধু সহজ প্লাগ-এন্ড-প্লে, কিন্তু আমরা একটি পরিচালিত মডেল ((IM-FS480GM)
