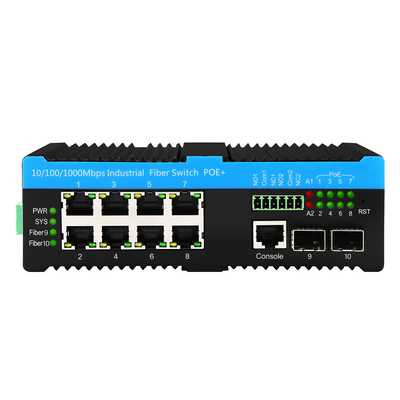

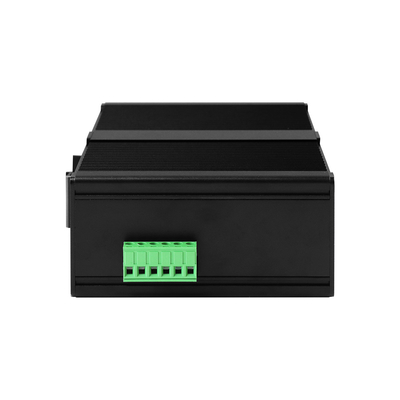

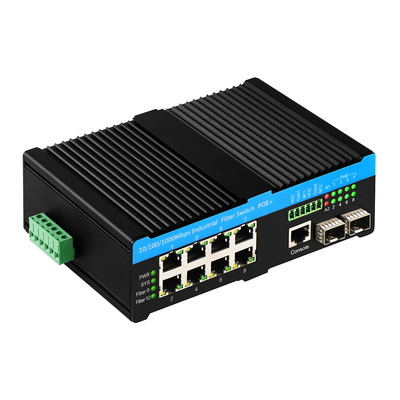

অলিকম ৮ পোর্ট PoE++ নেটওয়ার্ক গিগাবিট ম্যানেজড সুইচ
৯০ ওয়াট পিওই সুইচ এর মূল বৈশিষ্ট্য
- 8 x 10/100/1000Mbps স্বয়ংক্রিয় সংবেদনশীল RJ45 পোর্ট, সমর্থন অটো MDI/MDIX
- 2 x 100/1000/2500Mbps এসএফপি ফাইবার পোর্ট, 1 x কনসোল পোর্ট পরিচালনার জন্যIEEE 802.3af/at/bt (15.4W/30W/60W/90W) পাওয়ার 1 ~ 8 RJ45 পোর্ট, 720W বাজেট
- POE পরিচালিত সমর্থন করুন, POE পোর্টগুলি সক্ষম / নিষ্ক্রিয় করুন, POE পাওয়ার-অন বিলম্ব এবং POE আউটপুট পাওয়ার সেট করুন
- ভোল্টেজ, বর্তমান, ক্ষমতা এবং PD স্তরের রিয়েল-টাইম প্রদর্শন
- সাপোর্ট রিলে অ্যালার্ম আউটপুট এবং অ্যালার্ম অবস্থা হালকা প্রদর্শন ((২ উপায়-শুষ্ক যোগাযোগ থেকে)
- 6 কেভি ইথারনেট ওভারজ প্রটেকশন, কঠোর বাইরের পরিবেশে অভিযোজিত
পো সুইচ হার্ডিং এর স্পেসিফিকেশন
| পণ্যের নাম |
10/100/1000Mbps পরিচালিত শিল্প POE ফাইবার সুইচ ((2F+8TP) |
| বন্দর |
2 x 1000Mpbs SFP পোর্ট, 1G/2.5G উভয় সমর্থন
SM: 1310nm/1550nm,20Km; 1490nm/1550nm, 40~120Km;
এমএমঃ ১৩১০ এনএম, ২ কিমি; ৮৫০ এনএম, ৫০০ মিটার
8x10/100/1000M UTP RJ45 ((সমর্থন MDI/MDIX অটো-সেন্সিং)
|
| স্ট্যান্ডার্ড |
আইইইই ৮০২।3, আইইইইই৮০২.৩ইউ, আইইইইই৮০২.৩এব, আইইইইই৮০২.৩জ, আইইইইই৮০২.১ডি এসটিপি, আইইইই৮০২.১ডাব্লু আরএসটিপি, আইইইই৮০২.১এস এমএসটিপি, আইটিইউ-টি জি.৮০২৩ ইপিআর/ওয়াই।1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID |
4096 |
| জাম্বো ফ্রেম |
9.6KB |
| ম্যাক ঠিকানা টেবিলের আকার |
৮ কে |
| স্যুইচিং বৈশিষ্ট্য |
ট্রান্সমিশন মোডঃ স্টোরেজ এবং ফরোয়ার্ড
সিস্টেমের ব্যান্ডউইথঃ ২৬ জিবিপিএস (অ-ট্রাফিক জ্যাম)
|
| নেটওয়ার্ক মিডিয়া |
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100/1000BASE-TX: CAT5 বা তার বেশি সুরক্ষিত twisted pair ((≤100m)
এসএফপি পোর্ট, ট্রান্সমিশন দূরত্বঃ ২০ কিমি, ৪০ কিমি, ৬০ কিমি, ৮০ কিমি, ১০০ কিমি
|
| এলইডি |
পাওয়ার, নেটওয়ার্ক, ফাইবার |
| পাওয়ার সাপ্লাই |
POE পাওয়ার সাপ্লাই ইনপুট ভোল্টেজঃ 48V (সর্বোচ্চ 57V)
একক PoE পাওয়ার সাপ্লাই আউটপুট পাওয়ারঃ 90W (পোর্ট 1 ~ 8)
মোট বাজেটঃ ৭২০ ওয়াট
PoE আউটপুট ভোল্টেজঃ 48V
|
| পরিবেশ |
কাজের তাপমাত্রাঃ -40 ̊75°C
সংরক্ষণের তাপমাত্রাঃ -40°C- 85°C
ওয়ার্কিং আর্দ্রতাঃ ১০%~৯০%, কনডেন্সিং নয়
সঞ্চয়স্থানের আর্দ্রতাঃ 10%~95%, অ-কন্ডেনসিং
|
| শিল্প মান |
ESD: IEC61000-4-2, ±15KV বায়ু, ±6KV যোগাযোগ
EFT: IEC61000-4-4, সাধারণ ±6KV
প্রবাহঃ IEC61000-4-5, ডিফারেনশিয়াল ±2KV, সাধারণ ±6KV
|
|
সার্টিফিকেশন
|
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((Class B) ANSI C63.4:2014
|
| যান্ত্রিক তথ্য |
শেলঃ ধাতব শেল
সুরক্ষা শ্রেণিঃ আইপি৪০
মাত্রাঃ 165 x 112 x 45.5 মিমি
মাউন্ট পদ্ধতিঃ ডিন-রিল মাউন্ট
|
| গ্যারান্টি |
1 বছরের মধ্যে প্রতিস্থাপন; 3 বছর মেরামত |
ব্যবস্থাপনা
- সমর্থন এসটিপি, আরএসটিপি, এমএসটিপি, আইটিইউ-টি জি.৮০৩২ ইথারনেট সুরক্ষা রিং ((ইপিআর)
- সমর্থন Qos, পরিবহন শ্রেণীবিভাগ Qos, Cos, ব্যান্ডউইথ নিয়ন্ত্রণ ((ইনপুট/আউটপুট দিক), ঝড় দমন,বিভিন্ন সেবা
- সমর্থন IEEE802.1q ভিএলএএন,ভিএলএএন পোর্ট,ম্যাক ভিত্তিক ভিএলএএন,আইপি সাবনেট ভিএলএএন,প্রোটোকল ভিএলএএন,ভিএলএএন রূপান্তরকারী,এমভিআর
- আইজিএমপি এজেন্ট রিপোর্ট, এমএলডি স্নিপিং
- সুরক্ষাঃ পোর্ট এবং ম্যাক IEEE802.1X, RADIUS, ACL, TACACS+,HTTP/HTTPS, SSL/SSH v2 ভিত্তিক
- সিসকো® যেমন সিএলআই, ওয়েব ম্যানেজমেন্ট, এসএনএমপি ভি 1 / ভি 2 সি / ভি 3, টেলনেট সমর্থন করুন
- RMON, MIB II, মিরর ইমেজ, ইভেন্ট লগ, DNS, NTP/SNTP, IEEE802.1ab LLDP সমর্থন করে
- সমর্থন IPV6 টেলনেট সার্ভার /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
90W BT PoE সুইচ এর প্রয়োগ
প্রায়শই জিজ্ঞাসিত প্রশ্ন
- সর্বোচ্চ 720W POE বাজেট, প্রতিটি ইথারনেট পোর্ট POE af/at/bt সমর্থন করে
ম্যানেজমেন্টের মাধ্যমে POE আউটপুট সামঞ্জস্য করা ঠিক আছে।
উদাহরণস্বরূপঃ এক পরীক্ষায়, আপনি ইথারনেট পোর্ট 1 ~ 8 POE bt 90W করতে পারেন।
অন্যটিতে, পোর্ট 1 ~ 4 POE bt 90W এবং পোর্ট 5 ~ 8 POE 30W বা POE ছাড়াই।
প্রকৃত প্রয়োগে সাধারণত POE আউটপুটের 4 টি স্তর থাকে।
15.4W/30W/60W/90W, সবগুলোই সমর্থিত এবং ম্যানেজমেন্টের মাধ্যমে নিয়ন্ত্রিত।
যখন POE কাজ করছে তখন সবুজ।
যখন POE নিষ্ক্রিয় করা হয় তখন বন্ধ।
- 2 অ্যালার্ম পোর্ট সঙ্গে, এটি কোন 2 পোর্ট কাজ অবস্থা নিরীক্ষণ করতে ব্যবহার করা হয়
ম্যানেজমেন্টের মাধ্যমে যেকোনো ২টি পোর্ট (ফাইবার বা ইথারনেট) মনিটর করা ঠিক আছে।
উপরের উদাহরণের মতই, ম্যানেজমেন্ট আপনাকে পোর্ট সংমিশ্রণটি সামঞ্জস্য করতে দেয়।
উদাহরণস্বরূপঃ একটি অ্যালার্ম সেটআপ ইথারনেট 5 পোর্ট এবং অন্যটি ফাইবার 1 পোর্ট।
দয়া করে মনে রাখবেন যে, এই ক্ষেত্রে যদি ইথারনেট 6 পোর্ট ডাউন হয়, এলার্ম পোর্ট কোন সাড়া দেয় না।
সেটআপ আরেকটি উপায় সব পোর্ট ((ফাইবার / ইথারনেট) ক্লিক করুন, নীচের ইন্টারফেস দেখুন
তারপর যে কোন পোর্ট ডাউন হয়, এলার্ম পোর্ট লাল হয়ে যায়।
এটি STP বা ERPS এর মাধ্যমে কনফিগার করা যেতে পারে।
2-এসএফপি রিং (সবচেয়ে মৌলিক বিন্যাস) এর উপর ভিত্তি করে
এসটিপি রিং হলে ৬-৭টি সুইচ এক লুপে ঠিক আছে।
মূলত অসংখ্য যদি এটি ERPS দ্বারা হয়।
এটি 8 টি ইউটিপি পোর্টের জন্য পিডি ডিভাইসগুলিতে ধারাবাহিকভাবে POE ++ শক্তি সরবরাহ করতে পারে ((কম্বো পোর্টগুলি বাদে) ।
এটির পূর্ণ লোড হলে সর্বনিম্ন 15A পাওয়ার সাপ্লাই প্রয়োজন ((48V*15A=720W) ।
কিন্তু বাস্তব প্রয়োগে, আমরা একটি সুইচে অনেক শক্তি ক্ষুধার্ত ডিভাইস সংযুক্ত করার পরামর্শ দিই না, এটি স্থিতিশীলতা প্রভাবিত করবে।
