শিল্প মাল্টিমোড অপটিক্যাল ফাইবার বাইপাস ইউনিট
বাইপাস মডিউলের প্রাথমিক তথ্য
- ওএম-এফবিএস-২২-এমএলসি একটি অপটিক্যাল নেটওয়ার্ক সিস্টেমের সমালোচনামূলক অপটিক্যাল নোডগুলির জন্য একটি বাহ্যিক ফাইবার বাইপাস সুইচ।
- যখন ইচ্ছাকৃত বা অপ্রত্যাশিত শক্তি হ্রাস ঘটে, এটি দ্রুত সংযুক্ত ডিভাইসটি বাইপাস করতে এবং পুরো অপটিক্যাল যোগাযোগের ব্যর্থতা এড়াতে সহায়তা করে।
- বাইপাস সুইচগুলি সাধারণত রেল যোগাযোগ ব্যবস্থার মতো রিং সংযোগ এবং একাধিক ডিভাইস জড়িত কিছু প্রধান অপটিকাল নেটওয়ার্কগুলিতে ব্যবহৃত হয়,কারখানার অটোমেশন এবং গুরুত্বপূর্ণ অপটিক্যাল নোড যেখানে ফাইবার লিঙ্ক ব্যর্থতা অসহনীয়.
অপটিক্যাল সুইচ স্পেসিফিকেশন
| পণ্যের নাম |
অপটিক্যাল ফাইবার বাইপাস সুইচ |
| পাওয়ার ইন্টারফেস |
স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল টার্মিনাল ব্লক |
| পোলারিটি সুরক্ষা |
সমর্থন |
| অপটিক্যাল ফাইবার ইন্টারফেস |
এলসি |
| তরঙ্গদৈর্ঘ্যের পরিসীমা |
850±40/1300±40nm; 1260~1650nm |
| পরীক্ষার তরঙ্গদৈর্ঘ্য |
850/1300nm; 1310/1550nm |
| ক্ষতি সন্নিবেশ করান |
প্রকারঃ0.6 ডাব্লু ম্যাক্সঃ1.0 ডিবি; টাইপঃ0.6 ডিবি ম্যাক্সঃ1.0 ডিবি |
| রিটার্ন লস |
MM≥30 ডিবি SM≥50 ডিবি |
| চ্যানেল ক্রসস্টক |
MM≥35 ডিবি SM≥55 ডিবি |
| পোলারাইজেশন ক্ষতি |
≤0.05 ডিবি |
| তরঙ্গদৈর্ঘ্যের ক্ষতি |
≤0.05 ডিবি |
| তাপমাত্রা হ্রাস |
≤0.05 ডিবি |
| পুনরাবৃত্তিযোগ্য |
≤0.05 ডিবি |
| সেবা জীবন |
≥100000000 বার |
| স্যুইচিং সময় |
≤10 এমএস |
| ট্রান্সমিশন অপটিক্যাল পাওয়ার |
≤৫০০ মেগাওয়াট |
| পরিবেশ |
কাজের তাপমাত্রাঃ -20° ≈ 70°C
সংরক্ষণের তাপমাত্রাঃ-৪০°° ০৮৫° সেলসিয়াস
|
| মাত্রা |
114mmx93mmx35mm |
| ইনস্টলেশন পদ্ধতি |
ডিন রেল মাউন্ট |
| সুরক্ষা গ্রেড |
আইপি৪০ |
পণ্য অনুসন্ধান
অপটিক্যাল বাইপাস সুইচ কি?
উত্তরঃ এটি একটি বাইপাস টিএপি নামেও পরিচিত যা বিদ্যুৎ বিচ্ছিন্নতা বা ব্যর্থতার সময় স্বয়ংক্রিয়ভাবে ত্রুটিযুক্ত নোডগুলি স্যুইচ করতে ব্যবহৃত হয়, এটি সম্পূর্ণ অপটিক্যাল সংক্রমণ সুরক্ষিত করে।
এটি কোথায় ব্যবহার করা হয়?
উঃ এটি মূলত নেটওয়ার্ক আউটপুট প্রতিরোধ, নেটওয়ার্ক রক্ষা বা অপটিক্যাল টেলিযোগাযোগ নেটওয়ার্কিং সিস্টেম নিয়ন্ত্রণ করতে ব্যবহৃত হয়।
এটি রিং বা রৈখিক ফাইবার নেটওয়ার্ক আর্কিটেকচারে যেমন রেল যোগাযোগ ব্যবস্থা, কারখানা অটোমেশন এবং পাওয়ার সাবস্টেশনগুলিতে ব্যবহার করা যেতে পারে।
আপনার অপটিক্যাল বাইপাস ইউনিট কি বিভিন্ন সুইচ দিয়ে কাজ করতে পারে?
উত্তর: হ্যাঁ, এই ডিভাইসটি অপটিক্যাল ট্রান্সমিশন স্তরের এবং কোন নেটওয়ার্ক প্রোটোকল জড়িত নয়।
এটি বিভিন্ন অপটিক্যাল রেট ((100M/1G/2.5G/10G/25G/40G/100G) এর যেকোনো সুইচ দিয়ে কাজ করতে পারে।
বাহ্যিক বাইপাস সুইচ প্রয়োগ
- মেট্রোপলিটন এরিয়া নেটওয়ার্ক (MAN)
- পরীক্ষাগার গবেষণা ও উন্নয়ন
- সিস্টেম পর্যবেক্ষণ
- অ্যাড/ড্রপ মাল্টিপ্লেক্সিংয়ের গতিশীল কনফিগারেশন
ফাইবার বাইপাস সুইচ সংযোগ
মন্তব্য
- ফাইবার বাইপাস ফাইবার অপটিক সুইচ এর সাথে পাওয়ার সাপ্লাই শেয়ার করে;
- ফাইবার বাইপাস ক্যাসকেড বা রিং নেটওয়ার্ক পরিবেশে বিদ্যমান হতে পারে;
- ফাইবার বাইপাস একটি পাওয়ার অফ সুরক্ষা ডিভাইস, এবং অপটিক্যাল ফাইবার শুধুমাত্র যখন সরঞ্জাম শক্তি বন্ধ করা হয় চালু করা যেতে পারে।
এলইডি অবস্থা
- PWR: ডিভাইসের পাওয়ার ইন্ডিকেটর
- চালুঃ পাওয়ার স্বাভাবিক, বন্ধঃ পাওয়ার বন্ধ/ভুল
- SW1: বাইপাস অপারেশন স্ট্যাটাস ইন্ডিকেটর ১
- SW2: বাইপাস অপারেটিং স্ট্যাটাস ইন্ডিকেটর ২
- অপটিক্যাল সুইচ একটি সেটঃ SW1 বা SW2 সূচক (র্যান্ডম) জ্বলবে
- অপটিক্যাল সুইচ দুটি সেটঃ SW1 এবং SW2 একই সময়ে lit হয়
অর্ডার করার বিকল্প
| মডেলের নাম |
অপটিক্যাল সংযোগকারী |
অপটিক মডেল |
| OM-FBS-22-SLC |
৪*এলসি |
একক মোড |
| OM-FBS-22-MLC |
৪*এলসি |
মাল্টি মোড |
| OM-FBS-44-SLC |
৮*এলসি |
একক মোড |
| OM-FBS-44-MLC |
৮*এলসি |
মাল্টি মোড |
সাধারণ প্রশ্ন
MOQ কি?
১ পিসি/জোড়া।
অনেক মডেলের জন্য, আমাদের স্টক আছে, আপনার পরীক্ষার জন্য নমুনা পাঠানো সহজ।
আমি কি ছাড় পেতে পারি?
হ্যাঁ, এবং এটি সাধারণত পরিমাণ এবং নমুনা পরীক্ষার পরে ভিত্তিক হয়।
আপনার গ্যারান্টি সময়কাল কত?
বাণিজ্যিক মডেলের জন্য যেমনফাইবার ইথারনেট মিডিয়া কনভার্টারঅথবাফাইবার অপটিক PoE সুইচ, এটা ১ বছর।
ইন্ডাস্ট্রিয়াল গ্রেডের পণ্যের ক্ষেত্রে, এটি 3 বছর।
আমরা লাইফটাইম টেকনিক্যাল সাপোর্ট করি যদি মডেলগুলো অলিকম কোম্পানির হয়।
আমি কি আমার নিজের প্যাকিং বক্স পেতে পারি?
হ্যাঁ, স্ট্যান্ডার্ড প্যাকিং বাক্সে চীনা অক্ষর বা লোগো নেই।
আপনার নিজস্ব সংস্করণ কাস্টমাইজ করা ঠিক আছে, যেমন আপনার লোগো, মডেল নাম বা স্লোগান লাগানো।

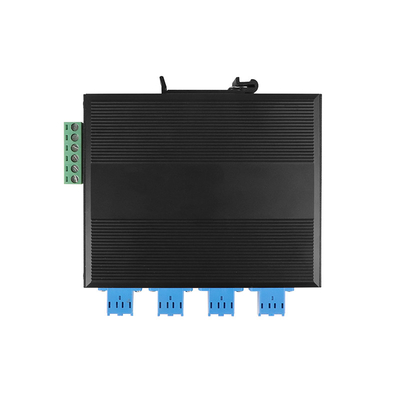

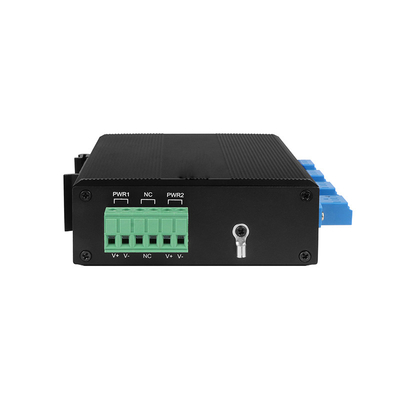

ইন্ডাস্ট্রিয়াল ফাইবার বাইপাসের প্রকৃত ছবি
