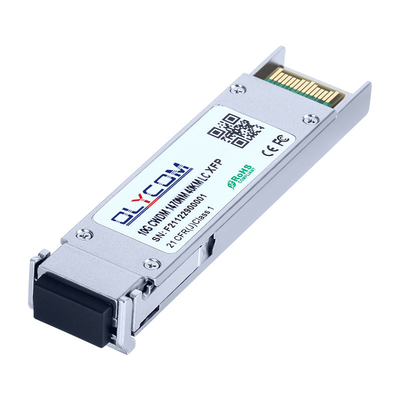

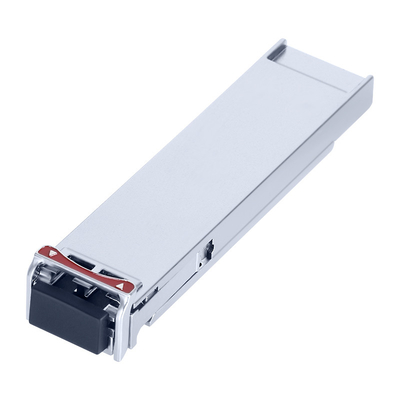

1470nm XFP CWDM 40KM অপটিক্যাল মডিউল
পণ্যের বৈশিষ্ট্য
- 9.953Gb/s থেকে 11.1Gb/s বিট রেট সমর্থন করে
- গরম-প্লাগযোগ্য এক্সএফপি পদচিহ্ন, অন্তর্নির্মিত ডিজিটাল ডায়াগনস্টিক
- এসএমএফ-এর সাথে সর্বোচ্চ লিংক দৈর্ঘ্য ৪০ কিমি
- সিডব্লিউডিএম কোলড ইএমএল লেজার এবং পিন ফটোডাইড
- ডুপ্লেক্স এলসি সংযোগকারী সহ এক্সএফপি এমএসএ প্যাকেজ
- কোন রেফারেন্স ঘড়ির প্রয়োজন নেই
- একক +৩.৩ ভোল্ট পাওয়ার সাপ্লাই
- শক্তি অপচয় <3.5W
- RoHS এর সাথে সামঞ্জস্যপূর্ণ
- তাপমাত্রা পরিসীমাঃ 0 থেকে +70°C
প্রয়োগ
- ১০জি সিডব্লিউডিএম নেটওয়ার্ক
- SONET OC-192&SDH STM-64 9.953Gbps এ
- 10 জি ইথারনেট অ্যাপ্লিকেশন
- 10 জি ফাইবার চ্যানেল অ্যাপ্লিকেশন
- ১০জিই জি.৭০৯ এ ১১.০৯ গিগাবাইটস
- 10.709Gbps এ FEC এর উপর OC192
- অন্যান্য অপটিক্যাল লিংক, ১১.১ গিগাবাইট/সেকেন্ড পর্যন্ত
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার |
প্রতীক |
মিনিট |
সাধারণ |
ম্যাক্স |
ইউনিট |
নোট |
| ট্রান্সমিটার |
| কেন্দ্রীয় তরঙ্গদৈর্ঘ্য |
λc |
λc-65 |
λc |
λc+৬।5 |
এনএম |
|
| স্পেকট্রাল প্রস্থ ((-20dB) |
Δλ |
|
|
1 |
এনএম |
|
| সাইড-মোড দমন অনুপাত |
এসএমএসআর |
30 |
|
|
ডিবি |
|
| গড় আউটপুট শক্তি |
পাউট |
-1 |
|
+২ |
ডিবিএম |
1 |
| বিলুপ্তি অনুপাত |
জরুরী অবস্থা |
8.2 |
|
|
ডিবি |
|
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল |
ভিআইএন |
180 |
|
950 |
এমভি |
2 |
| ইনপুট ডিফারেনশিয়াল ইম্পেডেন্স |
জিআইএন |
90 |
100 |
110 |
Ω |
|
| TX নিষ্ক্রিয় করুন |
নিষ্ক্রিয় করুন |
|
2.0 |
|
Vcc |
V |
|
| সক্ষম করুন |
|
0 |
|
0.8 |
V |
|
| রিসিভার |
| কেন্দ্রীয় তরঙ্গদৈর্ঘ্য |
λc |
1450 |
|
1620 |
এনএম |
|
| রিসিভারের সংবেদনশীলতা |
|
|
|
-১৬ |
ডিবিএম |
3 |
| রিসিভার ওভারলোড |
|
0.5 |
|
|
ডিবিএম |
3 |
| লস ডি-অ্যাসার্ট |
লস |
|
|
-১৭ |
ডিবিএম |
|
| লস অ্যাসেট |
LOSA |
-২৬ |
|
|
ডিবিএম |
|
| এলওএস হিস্টেরেসিস |
|
0.5 |
|
4 |
ডিবি |
|
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল |
ভুট |
400 |
600 |
800 |
এমভি |
2 |
| এলওএস |
উচ্চ |
2.0 |
|
Vcc |
V |
|
| কম |
|
|
0.8 |
V |
|
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার |
প্রতীক |
মিনিট |
সাধারণ |
ম্যাক্স |
ইউনিট |
| অপারেটিং কেস তাপমাত্রা |
Tc |
-৫ |
|
+৭০ |
°C |
| পাওয়ার সাপ্লাই ভোল্টেজ @3.3V |
Vcc |
3.135 |
3.30 |
3.465 |
V |
| পাওয়ার সাপ্লাই বর্তমান |
আইসিসি |
|
|
1000 |
mA |
| ডেটা রেট |
|
9.95 |
|
11.1 |
জিবিপিএস |
বর্ণনা
এক্সএফপি মডিউলটি 10 জি ক্ষুদ্র ফর্ম-ফ্যাক্টর প্লাগযোগ্য (এক্সএফপি) মাল্টি-সোর্স চুক্তি (এমএসএ) এর সাথে সামঞ্জস্যপূর্ণ, 9.953 ~ 11.1Gbps এর ডেটা রেট এবং এসএমএফ-তে 40km পর্যন্ত ট্রান্সমিশন দূরত্ব সমর্থন করে।
ট্রান্সসিভার মডিউলটিতে 1470 ~ 1610nm CWDM শীতল EML লেজার এবং একটি পিন ফটোডায়োড সহ একটি রিসিভার সহ একটি ট্রান্সমিটার রয়েছে।ট্রান্সমিটার এবং রিসিভার একটি বিস্তৃত তাপমাত্রা পরিসরের মধ্যে পৃথক এবং সর্বোত্তম তাপ অপসারণ এবং চমৎকার ইলেক্ট্রোম্যাগনেটিক shielding তাই 10 GbE সিস্টেমের জন্য উচ্চ পোর্ট ঘনত্ব সক্ষম.
মেকানিক্যাল স্পেসিফিকেশন
অর্ডার সংক্রান্ত তথ্য
| পার্ট নম্বর |
পণ্যের বর্ণনা |
| OXSPLXG40D-Cxx |
9.953~11.1Gbps, 1450~1610nm CWDM, একক মোড, 40km, 0 ~ +70oC |
| λC তরঙ্গদৈর্ঘ্য গাইড |
| কোড |
λC |
ইউনিট |
কোড |
λC |
ইউনিট |
কোড |
λC |
ইউনিট |
কোড |
λC |
ইউনিট |
| 47 |
1470 |
এনএম |
51 |
1510 |
এনএম |
55 |
1550 |
এনএম |
59 |
1590 |
এনএম |
| 49 |
1490 |
এনএম |
53 |
1530 |
এনএম |
57 |
1570 |
এনএম |
61 |
1610 |
এনএম |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
আমি অর্ডার করলে সময় কত হবে?
পেমেন্ট পাওয়ার পর আমরা উৎপাদন শুরু করি।
আপনি যদি কিছু জনপ্রিয় মডেল অর্ডার করেন, আমাদের কাছে সাধারণত স্টক থাকে। কিছু পরীক্ষার পর, আমরা উপকরণ পাঠিয়ে দেব।
যদি আমাদের স্টক না থাকে, তবে 50pcs / জোড়ার চেয়ে কম জন্য উত্পাদন সময় সাধারণত 3 ~ 5 কার্যদিবস হয়।
আমি কি আপনার কারখানা দেখতে পারি?
অবশ্যই, প্রতিবছর আমাদের কাছে কিছু গুরুত্বপূর্ণ ক্লায়েন্ট আসবে নতুন মডেলের জন্য এবং আমাদের ব্যবসায়িক সম্পর্ক উন্নত করার জন্য।
প্ল্যান থাকলে দয়া করে আমাদের জানান।
আপনার পেমেন্টের মেয়াদ কত?
নমুনা অর্ডারের জন্য, উৎপাদন আগে পুরো পেমেন্ট।
বাল্ক অর্ডারের জন্য, আমরা আপনার অর্ডার পাঠানোর আগে 30% আমানত এবং ব্যালেন্স পেমেন্ট করতে পারি।
মূল নিয়ম হচ্ছে, শিপিংয়ের আগে পুরো টাকা পরিশোধ করা।
