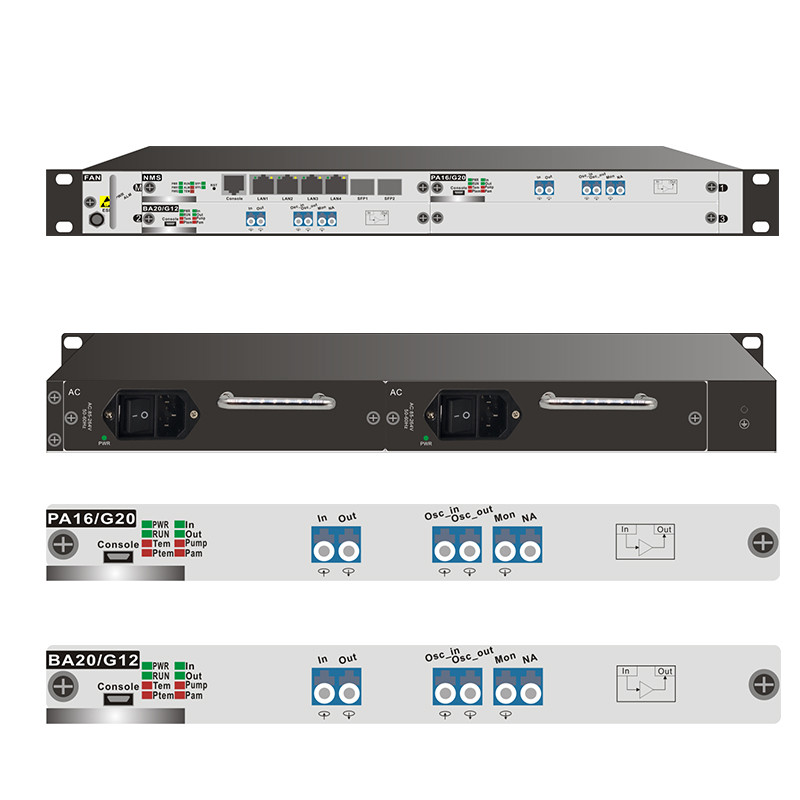

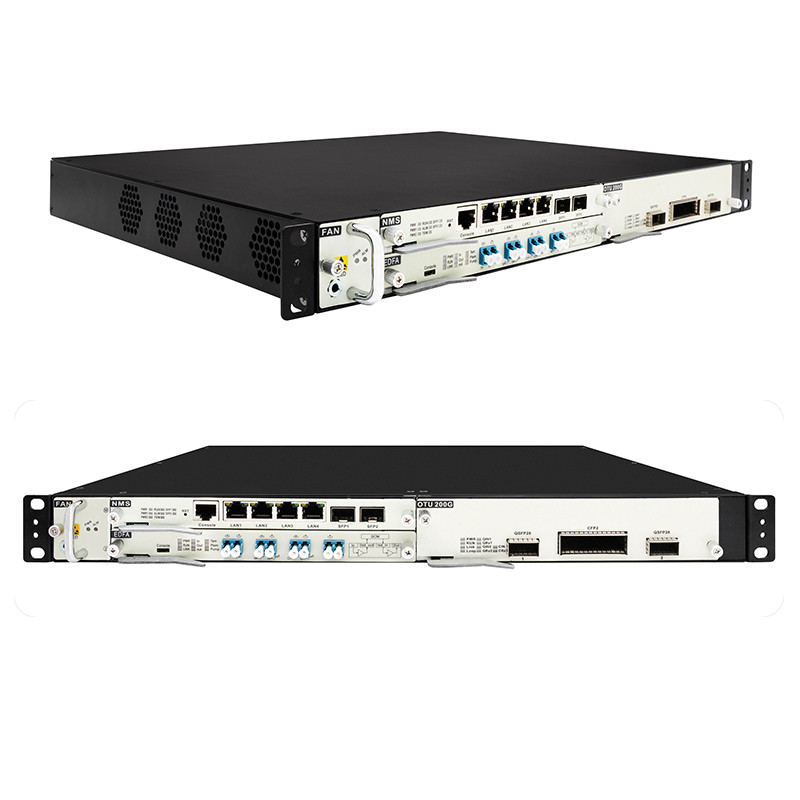

ইরবিয়াম-ডোপড ফাইবার এমপ্লিফায়ার (EDFA) ডিভাইস অপটিক্যাল সিগন্যাল বুস্টার ১ইউ র‍্যাক-মাউন্ট চেসিস সিস্টেম

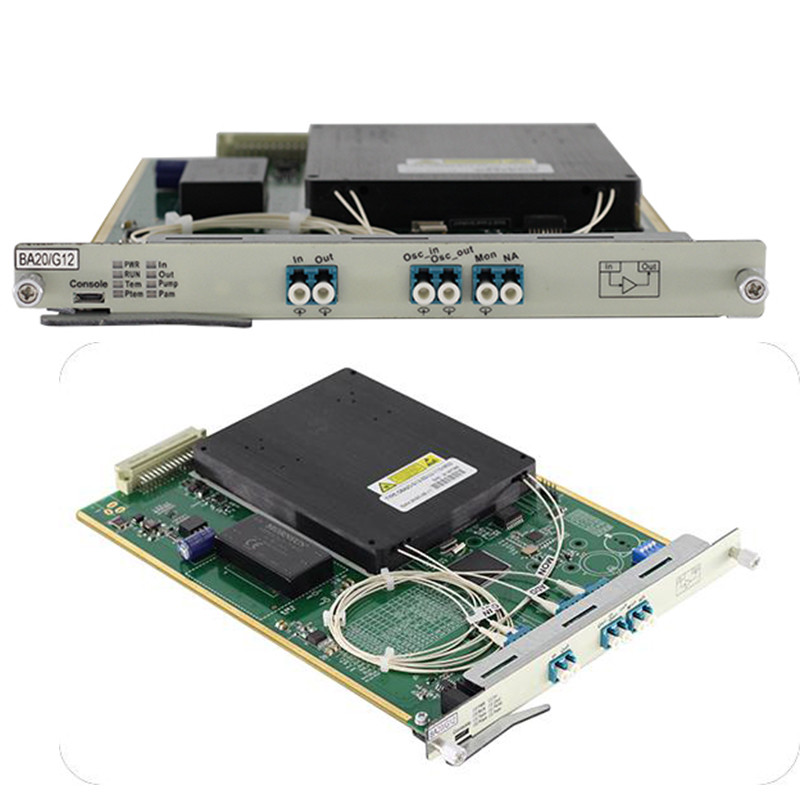

হট-সোয়াপযোগ্য ইডিএফএ অপটিক্যাল অ্যামপ্লিফায়ার কার্ড

পণ্যের বৈশিষ্ট্য

• কম নয়েজ কোয়েফিসিয়েন্ট: সাধারণত 5dB মান।
• উচ্চ গেইন ফ্ল্যাটনেস: DWDM তরঙ্গদৈর্ঘ্যের গেইন ফ্ল্যাটনেস <1.5dB।
• একাধিক অপারেটিং মোড: অ্যাডজাস্টেবল AGC গেইন, অ্যাডজাস্টেবল APC আউটপুট এবং অ্যাডজাস্টেবল ACC ভোল্টেজ সমর্থন করে।
• ট্রানজিয়েন্ট রেসপন্স কন্ট্রোল: উচ্চ-পারফরম্যান্স ট্রানজিয়েন্ট রেসপন্স কন্ট্রোল বিদ্যমান সংকেতগুলিকে প্রভাবিত না করে স্থিতিশীল শক্তি এবং গেইন নিশ্চিত করে।
• ASE স্বয়ংক্রিয় সংশোধন ফাংশন: নয়েজ ফিগার সর্বনিম্ন নিশ্চিত করতে স্বয়ংক্রিয়ভাবে ASE নয়েজ অপটিমাইজ করে।

স্পেসিফিকেশন

গঠন

ইন্টারফেস সংজ্ঞা

সূচক বর্ণনা

ভূমিকা

ইডিএফএ (Erbium Doped Fiber Amplifier) অপটিক্যাল অ্যামপ্লিফায়ার কার্ডের প্রধান কাজ হল ট্রান্সমিশন লিঙ্কে সিগন্যাল আলোতে পাওয়ার ক্ষতিপূরণ করা এবং C-ব্যান্ডে একযোগে 48টি পর্যন্ত চ্যানেল (চ্যানেল ব্যবধান 100GHz) বা 96টি চ্যানেল (চ্যানেল ব্যবধান 50GHz) বৃদ্ধি করতে পারে।

অপটিক্যাল সিগন্যালের ফ্ল্যাট গেইন, অ্যাডজাস্টেবল গেইন এবং ছোট নয়েজ সূচকের বৈশিষ্ট্য রয়েছে।

এটি DWDM সিস্টেম, ভবিষ্যতের উচ্চ-গতির সিস্টেম এবং অল-অপটিক্যাল নেটওয়ার্ক দীর্ঘ-দূরত্বের ট্রান্সমিশনের একটি অপরিহার্য এবং গুরুত্বপূর্ণ অংশ।

ইডিএফএ কার্ড মনিটরিং তথ্য

• ইডিএফএ একক ডিস্কের কাজের স্থিতির অনলাইন রিয়েল-টাইম মনিটরিং;
• ইডিএফএ ইনপুট অপটিক্যাল পাওয়ার এবং আউটপুট অপটিক্যাল পাওয়ারের রিয়েল-টাইম মনিটরিং;
• ইডিএফএ পাম্পের কাজের স্থিতির রিয়েল-টাইম মনিটরিং,
• ইডিএফএ কাজের কারেন্ট, বিদ্যুতের ব্যবহার, ডাই তাপমাত্রা, কুলিং কারেন্ট ইত্যাদির রিয়েল-টাইম মনিটরিং,
• নেটওয়ার্ক ম্যানেজমেন্টের মাধ্যমে ইনপুট এবং আউটপুট অপটিক্যাল থ্রেশহোল্ড সেট করুন, ইডিএফএ ওয়ার্কিং মোড, আউটপুট পাওয়ার থ্রেশহোল্ড, গেইন ইত্যাদি সেট করুন।

সেটআপ

1. ইনপুট এবং আউটপুট পাওয়ার অ্যালার্ম থ্রেশহোল্ড সেটিং

অ্যামপ্লিফায়ারের ইনপুট এবং আউটপুট পাওয়ারের অ্যালার্ম থ্রেশহোল্ড নেটওয়ার্ক ম্যানেজমেন্টের মাধ্যমে সেট করা যেতে পারে। যখন ইনপুট পাওয়ার থ্রেশহোল্ডের চেয়ে কম হয়, তখন ইডিএফএ অ্যালার্ম করবে। এই সময়ে, ইডিএফএ পাম্প বন্ধ হয়ে যায় এবং ইডিএফএ কাজ করে না। যখন ইডিএফএ আউটপুট থ্রেশহোল্ডের চেয়ে কম হয়, তখন একটি অ্যালার্ম জানানো হবে

2. ওয়ার্কিং মোড সেটিং

অ্যামপ্লিফায়ারের ওয়ার্কিং মোড নেটওয়ার্ক ম্যানেজমেন্টের মাধ্যমে সেট করা যেতে পারে: AGC কনস্ট্যান্ট গেইন মোড, APC কনস্ট্যান্ট আউটপুট মোড, ACC কনস্ট্যান্ট কারেন্ট মোড, AGC মোডে গেইন সেট করা যেতে পারে, সেটিং পরিসীমা হল ±1db সেরা, APC মোডে আউটপুট পাওয়ার সেট করা যেতে পারে, সেটিং পরিসীমা হল ±1dBm সর্বোত্তম

3. আই সুরক্ষা মোড সেটিং

ইনস্টল এবং ডিবাগিং বা সমস্যা সমাধানের সময়, আপনি রক্ষণাবেক্ষণ কর্মীদের আঘাত এড়াতে ইডিএফএ-এর আউটপুট পাওয়ার কমাতে নেটওয়ার্ক ম্যানেজমেন্ট সিস্টেমের মাধ্যমে অ্যামপ্লিফায়ারের আই সুরক্ষা মোড চালু করতে পারেন
