বাড়ি /পণ্য/ফাইবার অপটিকাল স্যুইচ/D2×2B মেকানিক্যাল বাইপাস অপটিক্যাল সুইচ এলসি সংযোগকারী একক মোড ক্রস সংযোগ

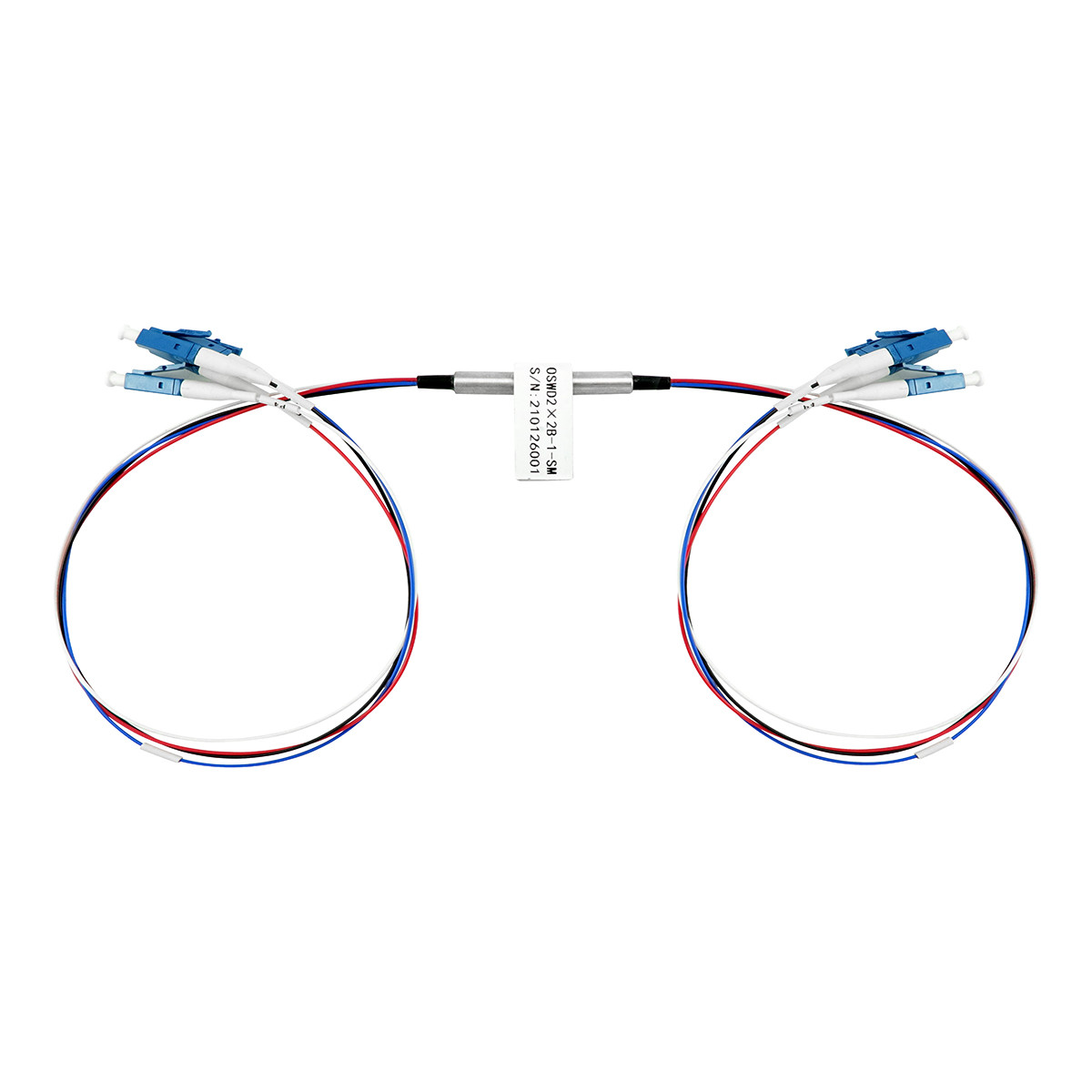

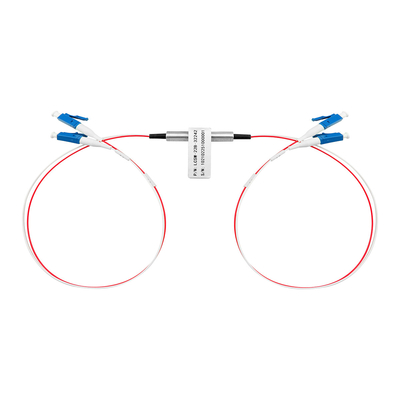

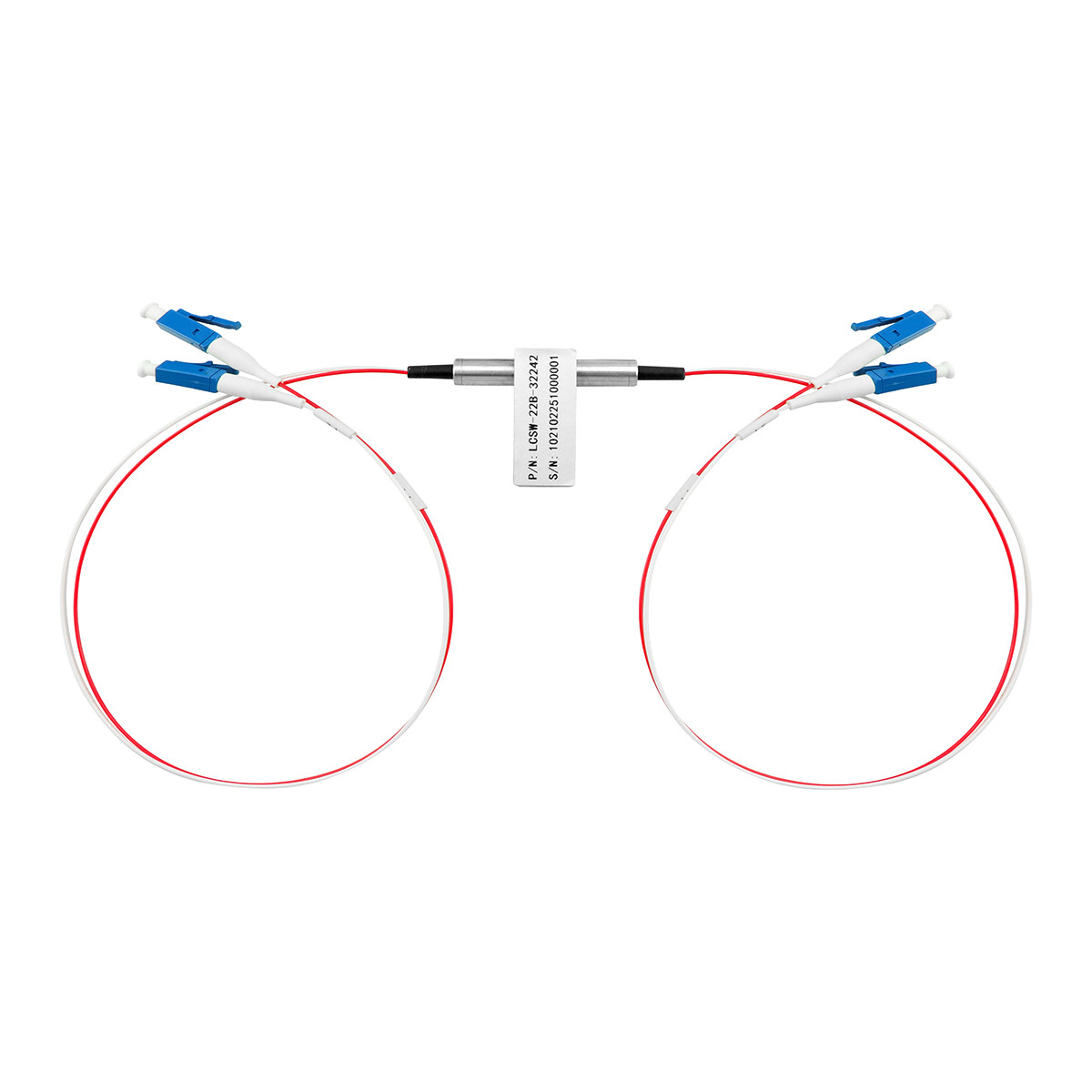

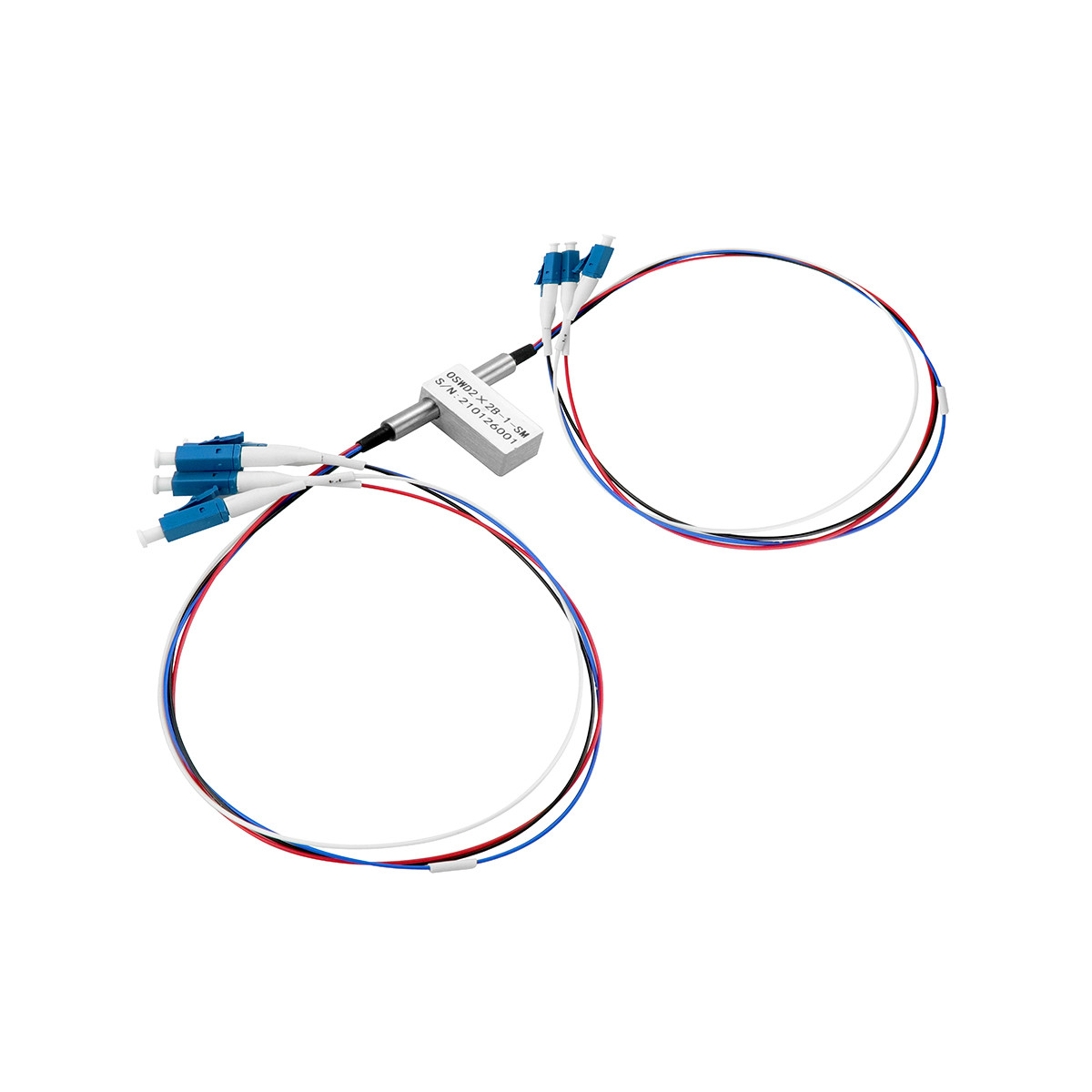

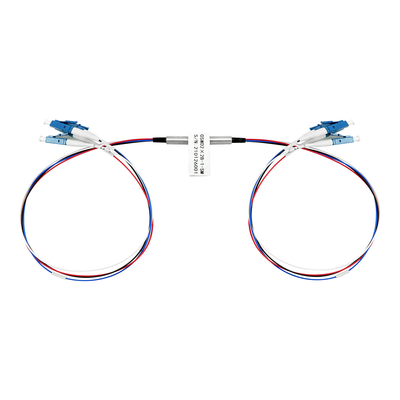

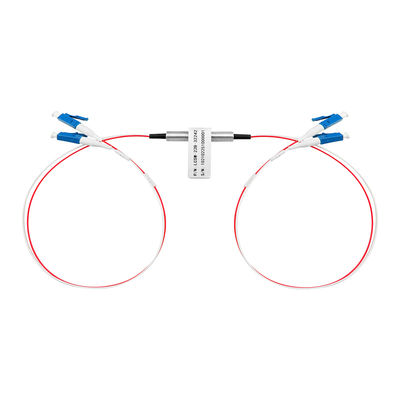

D2×2B মেকানিক্যাল বাইপাস অপটিক্যাল সুইচ এলসি সংযোগকারী একক মোড ক্রস সংযোগ

১ পিসি
MOQ
আলোচনাযোগ্য
মূল্য
D2×2B মেকানিক্যাল বাইপাস অপটিক্যাল সুইচ এলসি সংযোগকারী একক মোড ক্রস সংযোগ
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
পণ্যের নাম: বাইপাস ফাইবার অপটিক্যাল সুইচ
ওজন: 14 গ্রাম
স্যুইচিং সময়: <8 মি
মাত্রা: 27*12*8 মিমি
বিশেষভাবে তুলে ধরা:

একক মোড মেকানিক্যাল বাইপাস অপটিক্যাল সুইচ

,

ক্রস-কানেক্ট মেকানিক্যাল বাইপাস অপটিক্যাল সুইচ

,

এলসি কানেক্টর মেকানিক্যাল বাইপাস অপটিক্যাল সুইচ
মৌলিক তথ্য
উৎপত্তি স্থল: শেনঝেন, চীন
পরিচিতিমুলক নাম: Olycom
সাক্ষ্যদান: CE RoHS FCC ISO9001
মডেল নম্বার: OSWD2×2B
দলিল: Olycom Fiber Bypass.pdf
প্রদান
প্যাকেজিং বিবরণ: একটি বাক্সে 1 টুকরা, 200g GW
ডেলিভারি সময়: 4 ~ 8 কার্যদিবস
পরিশোধের শর্ত: টি/টি, পেপ্যাল
যোগানের ক্ষমতা: 5000 পিসি/মাস
পণ্যের বর্ণনা
D2×2B মেকানিক্যাল অপটিক্যাল সুইচ

বৈশিষ্ট্য

  1. নিম্ন সন্নিবেশ ক্ষতি
  2. বিস্তৃত তরঙ্গদৈর্ঘ্য পরিসীমা
  3. নিম্ন ক্রসস্টক
  4. উচ্চ স্থিতিশীলতা, উচ্চ নির্ভরযোগ্যতা
  5. অপটিক্যাল পাথে ইপোক্সি মুক্ত
  6. লকিং এবং নন-লকিং



বিশেষ উল্লেখ



পরামিতি ইউনিট OSWD2×2B
তরঙ্গদৈর্ঘ্যের পরিসীমা এনএম ৮৫০±৪০ / ১৩০০±৪০ ১২৬০ ~ ১৬৫০
পরীক্ষার তরঙ্গদৈর্ঘ্য এনএম ৮৫০ / ১৩০০ ১৩১০ / ১৫৫০
সন্নিবেশ হ্রাস 1, 2 ডিবি টাইপঃ ০.৬ ম্যাক্সঃ ১0 টাইপঃ ০.৬ ম্যাক্সঃ ১0
লাভ-ক্ষতি ডিবি এমএম ≥ ৩০ এসএম ≥ ৫০
ক্রসস্টক ১ ডিবি এমএম ≥ ৩৫ এসএম ≥ ৫৫
পিডিএল ডিবি ≤০05
ডব্লিউডিএল ডিবি ≤০25
পুনরাবৃত্তিযোগ্য ডিবি ≤±০02
অপারেটিং ভোল্টেজ V 3.0 অথবা 5.0
স্থায়িত্ব চক্র ≥ ১০ মিলিয়ন
পরিবর্তন সময় এম এস টাইপঃ ৩ সর্বোচ্চঃ ৮
অপটিক্যাল পাওয়ার এম ডাব্লু ≤৫০০
অপারেটিং তাপমাত্রা °C -২০ ~ +৭০
সংরক্ষণ তাপমাত্রা °C -৪০ ~ +৮৫
আপেক্ষিক আর্দ্রতা % ৫ ~ ৯৫
ওজন জি 14
মাত্রা মিমি (L) ২৭.০× (W) ১২.০× (H) ৮.২ ± ০2

দ্রষ্টব্যঃ ১. অপারেটিং তাপমাত্রা এবং এসওপি-র মধ্যে।

2কানেক্টর ছাড়া।



অপটিক্যাল সুইচ, যা তার উচ্চ কর্মক্ষমতা, কম সন্নিবেশ ক্ষতি এবং কম্প্যাক্ট মাত্রা জন্য বিখ্যাত।

এটি ওএডিএম, ওএক্সসি, সিস্টেম মনিটরিং এবং সুরক্ষার জন্য একটি আদর্শ উপাদান।

কমপ্যাক্ট প্যাকেজ দিয়ে, এটি একটি উচ্চ ঘনত্ব অপটিক্যাল যোগাযোগ সিস্টেমে সহজেই একীভূত করা যেতে পারে।



অ্যাপ্লিকেশন



  1. গবেষণাগারে গবেষণা ও উন্নয়ন
  2. সিস্টেম পর্যবেক্ষণ
  3. ওএডিএম
  4. MAN (মেট্রোপলিটন এরিয়া নেটওয়ার্ক)



পিন কনফিগারেশন



প্রকার রাষ্ট্র অপটিক্যাল রুট বৈদ্যুতিক ড্রাইভ স্থিতি সেন্সর
D2×2B     পিন ১ পিন ৫ পিন ৬ পিন ১০ পিন ২-৩ পিন ৩-৪ পিন ৭-৮ পিন ৮-৯
লকিং এ পি১-পি৩,পি২-পি৪ -- -- জিএনডি ভি+ বন্ধ করুন খোলা খোলা বন্ধ করুন
বি

পি১-পি১, পি২-পি২,

পি৩-পি৩, পি৪-পি৪,

 ভি+ জিএনডি -- -- খোলা বন্ধ করুন বন্ধ করুন খোলা
খোলার অযোগ্য এ পি১-পি৩,পি২-পি৪ -- -- -- -- বন্ধ করুন খোলা খোলা বন্ধ করুন
বি

পি১-পি১, পি২-পি২,

পি৩-পি৩, পি৪-পি৪,

 ভি+ -- -- জিএনডি খোলা বন্ধ করুন বন্ধ করুন খোলা



অপটিক্যাল রুট



রাজ্য A রাজ্য বি
D2×2B মেকানিক্যাল বাইপাস অপটিক্যাল সুইচ এলসি সংযোগকারী একক মোড ক্রস সংযোগ 0 D2×2B মেকানিক্যাল বাইপাস অপটিক্যাল সুইচ এলসি সংযোগকারী একক মোড ক্রস সংযোগ 1



মাত্রা



D2×2B মেকানিক্যাল বাইপাস অপটিক্যাল সুইচ এলসি সংযোগকারী একক মোড ক্রস সংযোগ 2



বৈদ্যুতিক স্পেসিফিকেশন



বিশেষ উল্লেখ ভোল্টেজ বর্তমান প্রতিরোধ
৫ ভোল্ট লকিং 4.৫-৫.৫ ভোল্ট ৩৬-৪৪ এমএ ১২৫ ওএম
৫ ভোল্ট নন-লকিং 4.৫-৫.৫ ভোল্ট ২৬-৩২ এমএ 175 Ω
3V লকিং 2.7~3.3 ভোল্ট ৫৪-৬৬ এমএ ৫০ ওএম
৩ ভোল্ট নন-লকিং 2.7~3.3 ভোল্ট ৩৯-৪৭ এমএ ৭০ ওম


অর্ডার সংক্রান্ত তথ্য



7201-D2×2B-A-B-C-D-E-F-G

উদাহরণঃ7201-D2×2B-SM-FS-3-L-90-12-FA



এ বি সি ডি ই এফ জি
ফাইবারের ধরন পরীক্ষার তরঙ্গদৈর্ঘ্য অপারেটিং ভোল্টেজ সুইচ টাইপ টিউব টাইপ

ফাইবারের দৈর্ঘ্য



 সংযোগকারী

এস এম: এস এম, ৯/১২৫

M5:MM, 50/125

M6:MM, 62.5/125

এক্সঃ অন্যান্য

 85: 850±40nm
O: O ব্যান্ড ((1260~1360nm)
C: C ব্যান্ড ((1530 ~ 1565nm)
L: L ব্যান্ড ((1565~1625nm)
U: U ব্যান্ড ((1625~1675nm)
FS: 1260 ~ 1650nm

3: ৩ ভি

5: ৫ ভোল্ট



L: লকিং

N: লকিং ছাড়া

25২৫০ এম ((খালি ফাইবার)

90:900um

এক্সঃ অন্যান্য

 05: ০.৫ মি±৫ মি
10: ১.০ মি ± ৫ মি
12: ১.২ মি ± ৫ মি
15: 1.5m±5m
এক্সঃ অন্যান্য

OO: কোনটিই

এলপিঃ এলসি/পিসি

এলইউঃ এলসি/ইউপিসি

LA: LC/APC

FP: FC/PC

FU: FC/UPC

এফএ: এফসি/এপিসি

এসপিঃ এসসি/পিসি

SU: SC/UPC

এসএঃ এসসি/এপিসি

এসটিপিঃ এসটি/পিসি

STA: ST/APC

এক্সঃ অন্যান্য



D2×2B মেকানিক্যাল বাইপাস অপটিক্যাল সুইচ এলসি সংযোগকারী একক মোড ক্রস সংযোগ 3

D2×2B মেকানিক্যাল বাইপাস অপটিক্যাল সুইচ এলসি সংযোগকারী একক মোড ক্রস সংযোগ 4
