10 জি ইন্ডাস্ট্রিয়াল ফাইবার বাইপাস সুইচ ইথারনেট পো ই সুইচ
4*10G Sfp পোর্ট+8*10/100/1000mbps
এর মূল বৈশিষ্ট্য10 জি ইন্ডাস্ট্রিয়াল ফাইবার বাইপাস সুইচ
- 8x 10/100/1000Base-T RJ-45 এবং 4x 10GBase-FX SFP ফাইবার, একটি কনসোল পোর্ট
- 1 ~ 8 RJ45 পোর্ট পর্যন্ত শক্তিতে IEEE 802.3af / সমর্থন

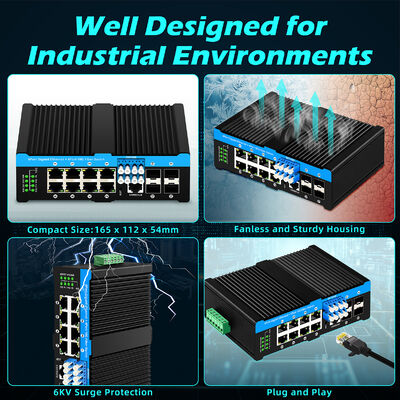

- 6 কেভি ইথারনেট ওভারজ প্রটেকশন, কঠোর বাইরের পরিবেশে অভিযোজিত
- অটো এমডিআই/এমডিআইএক্স সমর্থন করুন
- প্রবাহ নিয়ন্ত্রণ মোডঃ আইইইই 802.3x স্ট্যান্ডার্ডের সাথে পূর্ণ-ডুপ্লেক্স, বিপরীত চাপ স্ট্যান্ডার্ডের সাথে অর্ধ-ডুপ্লেক্স
- স্টোর-এন্ড-ফরওয়ার্ড সুইচিং প্রক্রিয়া
- অপারেটিং পরিবেশে তাপমাত্রাঃ -40 ° ~ 75 ° সি
- ক্যাবল ডায়াগনস্টিক, ক্যাবল স্বাভাবিক বা ভাঙা বিন্দু দূরত্ব পরিমাপ
- অতিরিক্ত ইনপুট পাওয়ার 48VDC (48~52VDC) এবং সাপোর্ট রিভার্স পোলারিটি
- অতিরিক্ত ক্যাবলিংয়ের জন্য ইথারনেট রিং সুরক্ষা সুইচিং (ইআরপিএস)
- সমর্থন SNMPv1, v2, v3, ওয়েব ম্যানেজমেন্ট, ব্যবহারকারীর লগইন পাসওয়ার্ড সুরক্ষা এবং অন্যান্য ডিভাইস কনফিগারেশন পদ্ধতি সমর্থন
ম্যানেজমেন্ট ইন্টারফেস
ইথারনেট PoE সুইচ স্পেসিফিকেশন
|
পণ্যের নাম
|
10G 10G ইন্ডাস্ট্রিয়াল ফাইবার বাইপাস সুইচ (4F+8TP)
|
|
মডেল নং।
|
IM-FP4X88BGW
|
|
বন্দর
|
4x 10GBase-FX SFP+ ফাইবার
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;
8x10/100/1000M UTP RJ45 ((সমর্থন MDI/MDIX অটো-সেন্সিং)
|
|
স্ট্যান্ডার্ড
|
আইইইই ৮০২।3: 10Base-T 10Mbit/s ইথারনেট
আইইইই ৮০২.৩ইউঃ ১০০বেস-টিএক্স, ফাস্ট ইথারনেট
আইইইই 802.3z: 1000Base-T ফাইবার অপটিকের মাধ্যমে গিগাবাইট / সেকেন্ড ইথারনেট
১০ গিগাবাইট ইথারনেটের জন্য আইইইই ৮০২.৩এ
IEEE 802.1d: STP (স্প্যানিং ট্রি প্রোটোকল)
আইইইই 802.1s: 100Base-TX, দ্রুত ইথারনেট
IEEE 802.1w: RSTP (দ্রুত স্প্যানিং ট্রি প্রোটোকল)
ITU-T G.8032: ERPS (ইথারনেট রিং সুরক্ষা সুইচিং)
IEEE 802.1Q: ভার্চুয়াল ল্যান (VLAN)
আইইইই 802.1X: পোর্ট ভিত্তিক এবং ম্যাক ভিত্তিক নেটওয়ার্ক, অ্যাক্সেস কন্ট্রোল,অথান্তিককরণ
IEEE 802.3ad: LACP ((Link Aggregation Control Protocol) এর সাথে সমান্তরাল লিঙ্কগুলির জন্য লিঙ্ক সমষ্টি
আইইইই 802.3x: ফুল ডুপ্লেক্সের জন্য ফ্লো কন্ট্রোল
আইইইই ৮০২.১ এডঃ স্ট্যাকড ভিএলএএন
IEEE 802.1p: ট্রাফিকের অগ্রাধিকারের জন্য LAN স্তর 2 QoS/CoS প্রোটোকল
IEEE 802.1ab: লিঙ্ক লেয়ার ডিসকভারি প্রোটোকল (LLDP)
আইইইই ৮০২.১.এজ: ইইই (এনার্জি ইফেক্টিভ ইথারনেট)
IEEE802.3af: 15.4W
IEEE802.3at: 30W
|
|
স্যুইচ আর্কিটেকচার
|
সিস্টেমের ব্যান্ডউইথ:176Gbps (অ-ট্রাফিক জ্যাম)
ডিআরএমের আকারঃ ৪ জিবি
স্যুইচিং বিলম্বঃ <10us
প্যাকেট বাফারঃ 12 এমবিট
প্রবাহঃ ৯৫.২৩ এমপিপিএস
জাম্বো ফ্রেমঃ ১২ কেবি
ম্যাক ফাংশনঃ 16K L2
|
|
বর্ধিত কার্যকারিতা (ঐচ্ছিক)
|
বাইপাস অপটিক্যাল বাইপাস সুরক্ষা ফাংশন
|
|
শক্তি
ব্যবহার
|
8W ((কোন লোড)
18W (পুরো লোড)
|
|
8W ((কোন লোড)
18W (পুরো লোড)
|

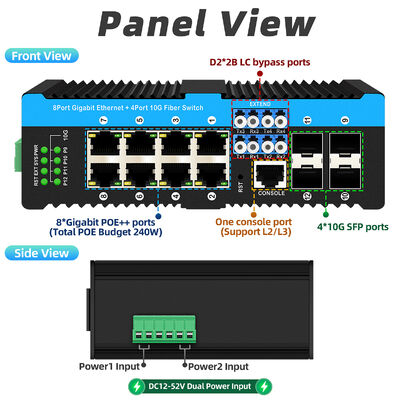

অতিরিক্ত DC48V (48~52VDC)
শক্তি (মুছে ফেলা টার্মিনাল ব্লক)
|
|

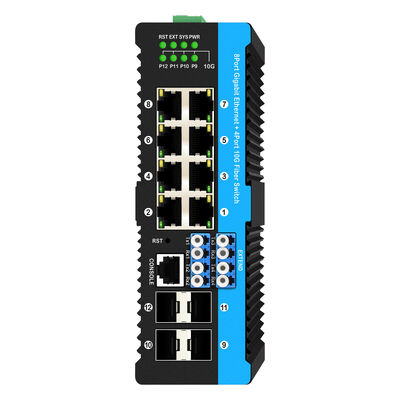

এলইডি
|
ইউনিট প্রতিঃ পাওয়ার ১ (লাল), এসওয়াইএস (লাল),
আরজে-৪৫ পোর্টঃ লিঙ্ক/অ্যাক্টিভ (সবুজ) স্পিড ((হলুদ)
এসএফপি ফাইবার পোর্টঃ লিঙ্ক/অ্যাক্টিভ (সবুজ)
সম্প্রসারণ সূচক
|
|
অপারেটিং তাপমাত্রা
|
-৪০ ~ ৭৫°সি
|
|
মাত্রা
|
165 x 112 x 54 মিমি
|
|
ওজন
|
0.৮৫ কেজি
|
|
ইনস্টলেশন মাউন্ট
|
ডিন-রেল মাউন্ট
|
| গ্যারান্টি |
৩ বছর |
প্যাকেজিং তালিকাঃ
- পণ্যটি একটি ইএসডি ব্যাগে রাখুন, তারপর বাইরের কার্টন প্যাকেজিং সহ পিই ফোয়ারাতে রাখুন।
- স্ট্যান্ডার্ড প্যাকেজিংয়ে সাধারণত একটি প্রধান ডিভাইস, একটি ওয়ারেন্টি কার্ড এবং একটি ব্যবহারকারীর ম্যানুয়াল থাকে।
- প্যাকিং বক্সের মাত্রা ১ পিসির জন্যঃ ২৩*১৬.৫*৫.৮ সেমি
- প্যাকেজিং বক্সে ২০ পিসি, মাত্রা ৫৫.৫*৪০*৪১ সেন্টিমিটার।
|

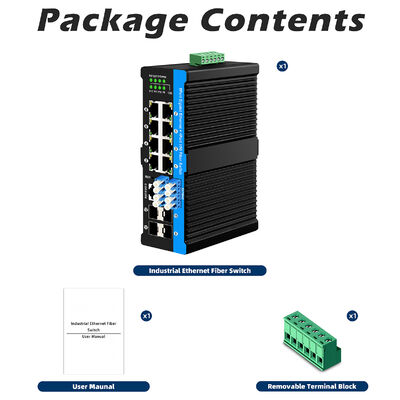

প্যাকিং লিস্ট
|
বিষয়বস্তু
|
QTY
|
QTY
|
|
12-পোর্ট 10 জি পরিচালিত শিল্প PoE সুইচ
|
1
|
এসইটি
|
|
ব্যবহারকারীর নির্দেশিকা
|
1
|
পিসি
|
|
গ্যারান্টি কার্ড
|
1
|
পিসি
|
|
অপসারণযোগ্য টার্মিনাল ব্লক
|
1
|
পিসি
|
|
দ্রষ্টব্যঃ ইন্ডাস্ট্রিয়াল ম্যানেজড পিওই সুইচ পাওয়ার সাপ্লাই এবং এসএফপি মডিউল অন্তর্ভুক্ত করে না।
|
প্রয়োগঃ
1. ইন্টেলিজেন্ট ট্রান্সপোর্ট (হাইওয়ে/রেলওয়ে/টানেল পর্যবেক্ষণ)
হাইওয়ে রাস্তার পাশের এবং মেট্রো টানেলের ভিডিও নজরদারি নেটওয়ার্কের ফাইবার রিংয়ে স্থাপন করা হয়েছে; 8 × PoE পোর্টগুলি ট্রাফিক ক্যামেরা এবং ট্রাফিক সিগন্যাল পিএলসি সংযোগ করে।ঐচ্ছিক অপটিক্যাল বাইপাস একক সুইচ পাওয়ার ব্যর্থতার পরে স্বয়ংক্রিয়ভাবে ফাইবার লিঙ্ক সক্রিয় রাখে, যা বাইরের কঠোর তাপমাত্রা এবং আর্দ্র সুড়ঙ্গ পরিবেশে ভিডিও এবং ট্রাফিক সিগন্যালের অবিচ্ছিন্ন সংক্রমণ নিশ্চিত করে।
2পাওয়ার সাবস্টেশন ও নতুন শক্তি (পিভি/উইন্ড ফার্ম)
সাবস্টেশন মনিটরিং এবং ফোটোভোলটাইক / বায়ু বিদ্যুৎ কেন্দ্রের দূরবর্তী তথ্য সংগ্রহের জন্য ব্যবহৃত হয়; পিওই মনিটরিং ক্যামেরা এবং স্মার্ট সেন্সরগুলিতে শক্তি সরবরাহ করে।ইআরপিএস প্লাস বাইপাস ডাবল রিডান্ডান্সি একক পয়েন্ট ডিভাইস ত্রুটির কারণে মনিটরিং নেটওয়ার্ক বিপর্যয় রোধ করে, ভারী ইএমআই সাবস্টেশন পরিবেশের জন্য উপযুক্ত।
3ধাতুবিদ্যা, কয়লা খনি ও পেট্রোকেমিক্যাল শিল্প
কারখানার পিএলসি নিয়ন্ত্রণ এবং পরিধি সুরক্ষা ক্যামেরা সিস্টেমের জন্য শিল্প ফাইবার রিং তৈরি করুন; পুরো উত্পাদন নেটওয়ার্কের পতন এড়াতে BYPASS ত্রুটিযুক্ত নোডকে শারীরিকভাবে বাইপাস করুন;উচ্চ তাপমাত্রা নকশা উচ্চ তাপমাত্রা অভিযোজিত, ধূলিকণা ও আর্দ্র কর্মশালার অবস্থা, বিস্ফোরণ-প্রতিরোধী শিল্প ক্যামেরা এবং ক্ষেত্র সংগ্রাহকদের জন্য PoE।
4জল সংরক্ষণ ও পরিবেশগত পর্যবেক্ষণ
নদী/জলাশয় জলের গুণমান পর্যবেক্ষণের জন্য নেটওয়ার্কগুলি চেইন টাইপ ফাইবার নেটওয়ার্কের মাধ্যমে সংযুক্ত।বাইপাস স্থানীয় সাইটের পাওয়ার বন্ধ থাকলেও উপরের এবং নীচের ফাইবার সংযোগের গ্যারান্টি দেয়, কেন্দ্রীয় নিয়ন্ত্রণ কক্ষে নিরবচ্ছিন্ন জলবিদ্যার তথ্য আপলোড করা।
FAQ:
প্রশ্ন ১ঃ IM-FP4X88BGW এর BYPASS ফাংশন কি?
উত্তরঃ অপশনাল অপটিক্যাল বাইপাস 4×10G SFP+ পোর্টে কাজ করে। যখন সুইচটি পাওয়ার অফ বা অস্বাভাবিক হয়, তখন ফাইবার লিঙ্কগুলি সুইচটিকে বাইপাস করে শর্ট সার্কিট পায়, রিং নেটওয়ার্ককে অক্ষত রাখে,ডাবল লিংক রিডন্ড্যান্সের জন্য ERPS এর সাথে সংযুক্ত.
প্রশ্ন ২ঃ PoE আউটপুট স্পেসিফিকেশন?
উত্তরঃ সমস্ত 8 টি RJ45 পোর্ট IEEE802.3af ((15.4W) & at ((30W) সমর্থন করে, আইপি ক্যামেরা এবং শিল্প এপিগুলির জন্য প্রতি পোর্টে সর্বোচ্চ 30W। তবে আপনার যদি 60W প্রয়োজন হয় তবে দয়া করে আমাদের জানান।
প্রশ্ন 3: অপারেটিং তাপমাত্রা এবং বহিরঙ্গন ইনস্টলেশন উপলব্ধ?
উঃ -৪০°C ~ +৭৫°C কাজের পরিসীমা, ৬ কেভি ওভারজেড সুরক্ষা, আইপি৪০ এবং ডিআইএন-রেল ডিজাইন, বহিরঙ্গন, টানেল এবং কঠোর শিল্প সাইটের জন্য উপযুক্ত।
প্রশ্ন 4: ফাইবার পোর্টের গতি এবং সামঞ্জস্যপূর্ণ এসএফপি মডিউল?
উঃ 4×10G SFP+ স্লট, শিল্প SFP+ মডিউলগুলির সাথে সামঞ্জস্যপূর্ণঃ MM 2km, SM 20km /40~120km।
প্রশ্ন 5: ERPS পুনরুদ্ধারের সময় এবং রিং টপোলজি?
উত্তরঃ ERPS পুনরুদ্ধার <50ms, একক রিং, সাব-রিং এবং মাল্টি-রিং কাঠামো সমর্থন করে, বাইপাস পুরো নেটওয়ার্কের স্থিতিশীলতা বাড়ায়।
