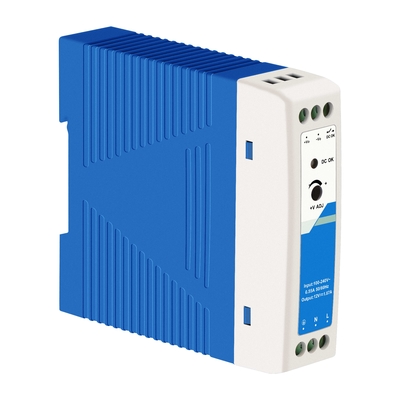

ইন্ডাস্ট্রিয়াল ডিআইএন পাওয়ার সাপ্লাই 12V
ভূমিকা
IM-DAC220/DC12V1.67A AC220V কে DC12V তে রূপান্তর করে ইন্ডাস্ট্রিয়াল PoE সুইচগুলির জন্য
- সাশ্রয়ী
- শক্তি সাশ্রয়ী
- ইউনিভার্সাল 85 - 264VAC বা 120 - 370VDC ইনপুট ভোল্টেজ
- AC বা DC ইনপুট গ্রহণ করে (একই টার্মিনালের দ্বৈত ব্যবহার)
- পরিচালন পরিবেষ্টিত তাপমাত্রা পরিসীমা: -30°C থেকে +70°C
- উচ্চ দক্ষতা 86% পর্যন্ত, উচ্চ নির্ভরযোগ্যতা

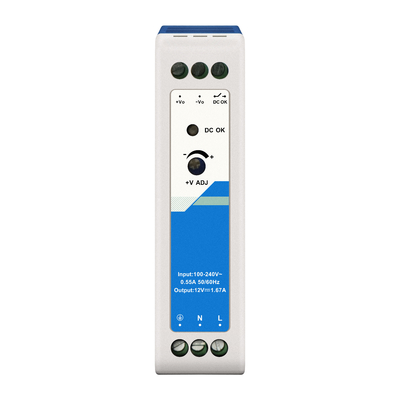

- DC OK ফাংশন
- আউটপুট শর্ট সার্কিট, ওভার-কারেন্ট, ওভার-ভোল্টেজ, ওভার-তাপমাত্রা সুরক্ষা
- পরিচালন উচ্চতা 5000m পর্যন্ত
- DIN রেল TS-35/7.5 বা 15 মাউন্টযোগ্য
- 305VAC ইনপুট ভোল্টেজ 5S সহ্য করে
- UL/EN/IEC/BS EN62368, UL61010, UL508 অনুযায়ী নিরাপত্তা
ভাল EMC পারফরম্যান্স, নয়েজের প্রতি সহনশীলতা এবং নির্ভরযোগ্যতার সাথে, এটি অটোমেশন সিস্টেমের স্থিতিশীল এবং অবিচ্ছিন্ন অপারেশন নিশ্চিত করতে পারে।
প্রযুক্তিগত ডেটা
| ইনপুট |
| পরিচালন শর্তাবলী |
সর্বনিম্ন। |
সাধারণ। |
সর্বোচ্চ। |
ইউনিট |
আইসোলেশন টেস্ট |
| ইনপুট ভোল্টেজ পরিসীমা |
AC ইনপুট |
85 |
|
264 |
ইনপুট-আউটপুট |
| DC ইনপুট |
120 |
|
370 |
VDC |
| ইনপুট ভোল্টেজ ফ্রিকোয়েন্সি |
AC ইনপুট |
47 |
|
63 |
Hz |
| ইনপুট কারেন্ট |
115VAC |
|
|
0.55 |
A |
| 230VAC |
|
|
0.35 |
| ইনরাশ কারেন্ট |
115VAC (কোল্ড স্টার্ট) |
|
90 |
|
| 230VAC (কোল্ড স্টার্ট) |
|
35 |
|
| লিকেজ কারেন্ট |
240VAC |
<0.5mA |
| হট প্লাগ |
|
অনুপলব্ধ |
| আউটপুট |
| পরিচালন শর্তাবলী |
সর্বনিম্ন। |
সাধারণ। |
সর্বোচ্চ। |
ইউনিট |
আইসোলেশন টেস্ট |
| আউটপুট ভোল্টেজ নির্ভুলতা |
সম্পূর্ণ লোড পরিসীমা/48V |
|
±1.0 |
|
% |
| লাইন রেগুলেশন |
রেটেড লোড |
|
±1.0 |
|
| লোড রেগুলেশন |
230VAC |
|
±1.0 |
|
| ন্যূনতম লোড |
0 |
|
|
|
|
| রিপল ও নয়েজ |
20MHz ব্যান্ডউইথ
(পিক-টু-পিক মান)
|
|
MΩ |
120 |
mV |
| তাপমাত্রা সহগ |
|
|
±0.03 |
|
ইনপুট ভোল্টেজ ডিরেটিং |
| হোল্ড-আপ টাইম |
115VAC |
|
90 |
|
ms |
| 230VAC |
|
50 |
|
| DC OK সিগন্যাল |
আউটপুট ভোল্টেজ অ্যাডজাস্টেবল
পরিসীমা ADJ
|
9-13.5V/40mA |
| ওভার-কারেন্ট সুরক্ষা |
|
≥125% Io, ধ্রুবক কারেন্ট মোড, স্ব-পুনরুদ্ধার |
| শর্ট সার্কিট সুরক্ষা |
|
ধ্রুবক কারেন্ট মোড
ত্রুটি অবস্থা দূর করার পর স্বয়ংক্রিয়ভাবে পুনরুদ্ধার হয়
ওভার-ভোল্টেজ সুরক্ষা
|
|
≤16.2V
|
|
আউটপুট ভোল্টেজ হিকাপ |
সাধারণ
|
| আইটেম |
| পরিচালন শর্তাবলী |
সর্বনিম্ন। |
সাধারণ। |
সর্বোচ্চ। |
ইউনিট |
আইসোলেশন টেস্ট |
|
ইনপুট-
|
পরীক্ষার ভোল্টেজ: 500VDC |
<10mA4000 |
VAC |
|
|
ইনপুট-আউটপুট |
| আউটপুট- |
আউটপুট- |
|
|
| পরিচালন তাপমাত্রা |
ইনসুলেশন |
|
|
|
প্রতিরোধ
ইনপুট-
|
পরীক্ষার ভোল্টেজ: 500VDC |
100 |
MΩ |
|
|
ইনপুট-আউটপুট
|
| আউটপুট- |
|
|
| পরিচালন তাপমাত্রা |
|
|
| -30 |
|
+70 |
|
°C |
স্টোরেজ তাপমাত্রা |
| -40 |
|
+85 |
|
স্টোরেজ আর্দ্রতা |
|
| নন-কন্ডেন্সিং |
10 |
95 |
|
%RH |
পরিচালন আর্দ্রতা |
| 20 |
90 |
|
সুইচিং ফ্রিকোয়েন্সি |
| 230VAC, 100% লোড |
65 |
|
kHz |
|
পাওয়ার ডিরেটিং |
| পরিচালন |
তাপমাত্রা
ডিরেটিং
50°C থেকে -70°C
|
2.5 |
%/°C |
|
|
ইনপুট ভোল্টেজ ডিরেটিং |
| 85VAC-100VAC |
1.33 |
%/VAC |
|
|
নিরাপত্তা মান |
| UL/EN/IEC/BS EN62368-1, UL61010-1, UL508 অনুযায়ী ডিজাইন |
|
নিরাপত্তা শ্রেণী
CLASSI
|
| MTBF |
|
MIL-HDBK-217F@25°C |
| >300,000h |
মেকানিক্যাল |
কেস উপাদান |
| প্লাস্টিক, তাপ-প্রতিরোধী (UL94V-0) |
| মাত্রা |
95.00 x 22.50 x 85.00 মিমি |
| ওজন |
125g (সাধারণ) |
| কুলিং পদ্ধতি |
ফ্রি এয়ার কনভেকশন |
| পরীক্ষার মান এবং ফলাফল |
ইলেক্ট্রোম্যাগনেটিক কম্প্যাটিবিলিটি |
নির্গমন
| CE |
| CISPR32/EN55032 ক্লাস B |
RE |
IEC/EN61000-3-2 ক্লাস A |
| হারমোনিক কারেন্ট |
IEC/EN61000-3-2 ক্লাস A |
| সহনশীলতা |
ESD |
| IEC/EN 61000-4-2 |
কন্টাক্ট ±6KV/এয়ার ±8KV |
পারফ. ক্রাইটেরিয়া A
RS
|
শর্ট ইন্টারাপশন এবং ভোল্টেজ ভ্যারিয়েশন ইমিউনিটি |
| পারফ. ক্রাইটেরিয়া A |
EFT |
শর্ট ইন্টারাপশন এবং ভোল্টেজ ভ্যারিয়েশন ইমিউনিটি |
| পারফ. ক্রাইটেরিয়া A |
সার্জ |
শর্ট ইন্টারাপশন এবং ভোল্টেজ ভ্যারিয়েশন ইমিউনিটি |
| পারফ. ক্রাইটেরিয়া A |
CS |
শর্ট ইন্টারাপশন এবং ভোল্টেজ ভ্যারিয়েশন ইমিউনিটি |
| পারফ. ক্রাইটেরিয়া A |
PFMF |
শর্ট ইন্টারাপশন এবং ভোল্টেজ ভ্যারিয়েশন ইমিউনিটি |
| পারফ. ক্রাইটেরিয়া A |
ভোল্টেজ ডিপস |
শর্ট ইন্টারাপশন এবং ভোল্টেজ ভ্যারিয়েশন ইমিউনিটি |
|
IEC/EN61000-4-11
100% ডিপ 1 পিরিয়ড
|
30% ডিপ 25 পিরিয়ড (50Hz)
30 পিরিয়ড (60Hz)
পারফ. ক্রাইটেরিয়া B
দ্রষ্টব্য
|
1. 85-100VAC এর মধ্যে AC ইনপুট ভোল্টেজ এবং 120-140VDC এর মধ্যে DC ইনপুট থাকলে আউটপুট পাওয়ার অবশ্যই তাপমাত্রা ডিরেটিং কার্ভ অনুযায়ী ডিরেট করতে হবে। |
2. এই পণ্যটি প্রাকৃতিক বায়ু শীতলীকরণ ব্যবহার করে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
অর্ডার করার বিকল্প
IM-DAC220/DC12V1.67A
AC220V থেকে DC12V1.67A, 20W, ডিন রেল মাউন্ট করা, -30°C~70°C
| IM-DAC220/DC24V1A |
AC220V থেকে DC24V1A, 24W, ডিন রেল মাউন্ট করা, -30°C~70°C |
| IM-DAC220/DC48V2.5A |
AC220V থেকে DC48V2.5A, 120W, ডিন রেল মাউন্ট করা, -40°C~70°C |
| IM-DAC220/DC48V5A |
AC220V থেকে DC48V5A, 240W, ডিন রেল মাউন্ট করা, -40°C~70°C |
| IM-DAC220/DC48V10A |
AC220V থেকে DC48V10A, 480W, ডিন রেল মাউন্ট করা, -40°C~70°C |
| প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
1. "DIN Rail" মানে কি, এবং এই পাওয়ার সাপ্লাই কিভাবে ইনস্টল করা হয়? |
DIN Rail হল একটি স্ট্যান্ডার্ডাইজড মেটাল মাউন্টিং রেল যা সাধারণত ইলেকট্রিক্যাল এনক্লোজার, কন্ট্রোল প্যানেল এবং ডিস্ট্রিবিউশন বোর্ডে ব্যবহৃত হয়। এটি উপাদানগুলিকে পৃথক ড্রিলিং বা কাস্টম ব্র্যাকেটের প্রয়োজন ছাড়াই দ্রুত এবং নিরাপদে স্ন্যাপ করে লাগানোর অনুমতি দেয়।

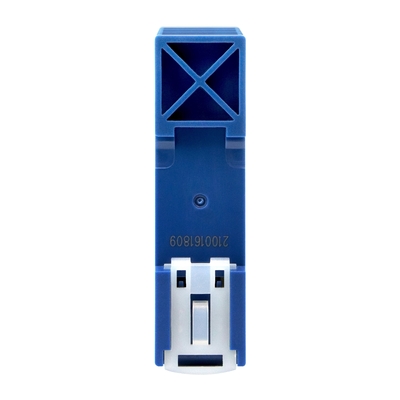

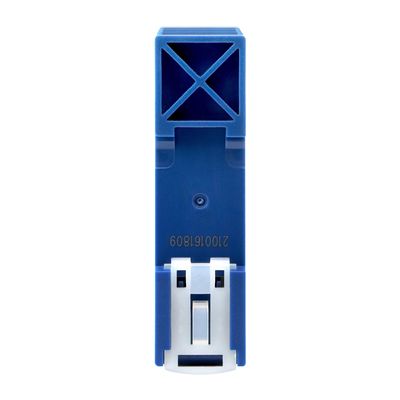

আমাদের 12V 1.67A পাওয়ার সাপ্লাই পিছনের দিকে একটি বিল্ট-ইন DIN Rail ক্লিপ সহ ডিজাইন করা হয়েছে, যা এটিকে পেশাদার প্যানেল-বিল্ডিং পরিবেশে দ্রুত, পরিপাটি এবং রক্ষণাবেক্ষণ সহজ করে তোলে।
এটি ইন্ডাস্ট্রিয়াল অটোমেশন, বিল্ডিং ম্যানেজমেন্ট সিস্টেম, সিসিটিভি কন্ট্রোল ক্যাবিনেট এবং যেকোনো অ্যাপ্লিকেশনে ব্যাপকভাবে ব্যবহৃত হয় যেখানে একটি পরিপাটি এবং নির্ভরযোগ্য পাওয়ার ডিস্ট্রিবিউশন সেটআপ প্রয়োজন।
2. এই ইউনিটের আউটপুট পাওয়ার কত, এবং এটি আমার অ্যাপ্লিকেশনের জন্য যথেষ্ট?
এই পাওয়ার সাপ্লাই 1.67A তে একটি রেগুলেটেড DC 12V আউটপুট সরবরাহ করে, যা প্রায় 20W এর মোট আউটপুট পাওয়ার দেয়।
এটি ছোট PoE ইনজেক্টর, নেটওয়ার্ক সুইচ, সেন্সর, রিলে মডিউল, LED কন্ট্রোলার এবং মাঝারি পাওয়ার চাহিদা সহ অন্যান্য 12V ইন্ডাস্ট্রিয়াল সরঞ্জামগুলির মতো ডিভাইসগুলি পাওয়ার জন্য উপযুক্ত।
যদি আপনার অ্যাপ্লিকেশনের জন্য উচ্চতর কারেন্ট বা ওয়াটেজ প্রয়োজন হয়, তবে আমরা বিভিন্ন আউটপুট রেটিং সহ DIN Rail পাওয়ার সাপ্লাইও সরবরাহ করি। আপনার লোড প্রয়োজনীয়তাগুলি শেয়ার করতে দ্বিধা করবেন না এবং আমরা আপনার সেটআপের জন্য সবচেয়ে উপযুক্ত মডেলটি সুপারিশ করতে পারি।
3. এই পাওয়ার সাপ্লাই কি কঠোর বা চাহিদাপূর্ণ শিল্প পরিবেশে ব্যবহারের জন্য নিরাপদ?
হ্যাঁ, আমাদের DIN Rail পাওয়ার সাপ্লাই শিল্প পরিবেশের চাহিদা মেটাতে তৈরি করা হয়েছে। এটি ওয়াইড-রেঞ্জ AC ইনপুট বৈশিষ্ট্যযুক্ত যা সাধারণত 85V থেকে 264V AC গ্রহণ করে, যা এটিকে পৃথক ভোল্টেজ সিলেক্টরের প্রয়োজন ছাড়াই বিভিন্ন দেশ এবং অঞ্চলে ব্যবহারের জন্য উপযুক্ত করে তোলে।
ইউনিটটিতে ওভারভোল্টেজ, ওভারকারেন্ট এবং শর্ট সার্কিটগুলির বিরুদ্ধে বিল্ট-ইন সুরক্ষা অন্তর্ভুক্ত রয়েছে, যা পাওয়ার সাপ্লাই এবং আপনার সংযুক্ত সরঞ্জাম উভয়কেই অস্বাভাবিক পরিস্থিতিতে সুরক্ষিত রাখে।
এটি একটি বিস্তৃত তাপমাত্রা পরিসীমা জুড়ে নির্ভরযোগ্যভাবে কাজ করার জন্য ডিজাইন করা হয়েছে এবং প্রাসঙ্গিক সুরক্ষা সার্টিফিকেশন মেনে চলে, যা এটিকে কন্ট্রোল প্যানেল, ফ্যাক্টরি ফ্লোর এবং আউটডোর এনক্লোজারে অবিচ্ছিন্ন 24/7 অপারেশনের জন্য একটি নির্ভরযোগ্য পছন্দ করে তোলে।
