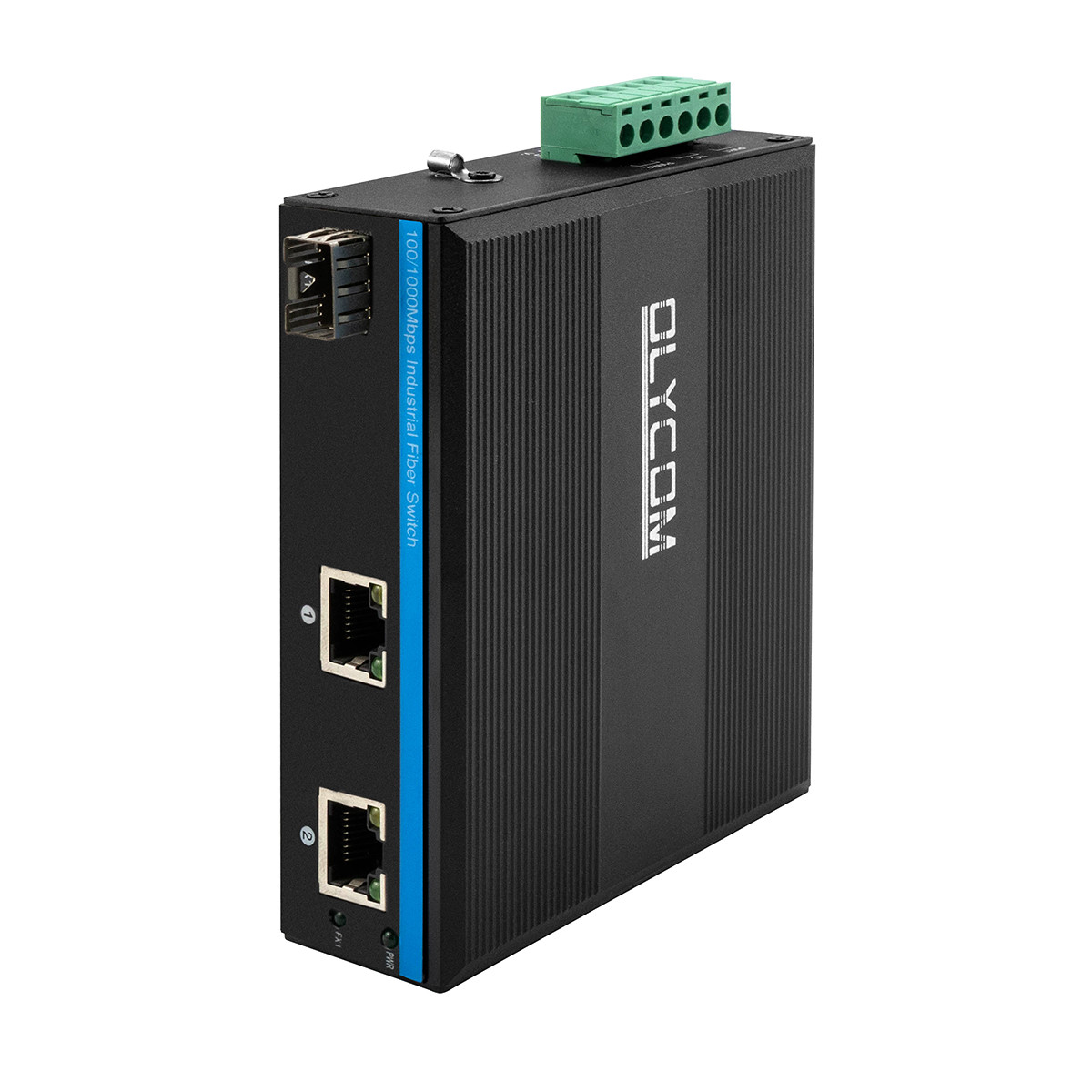

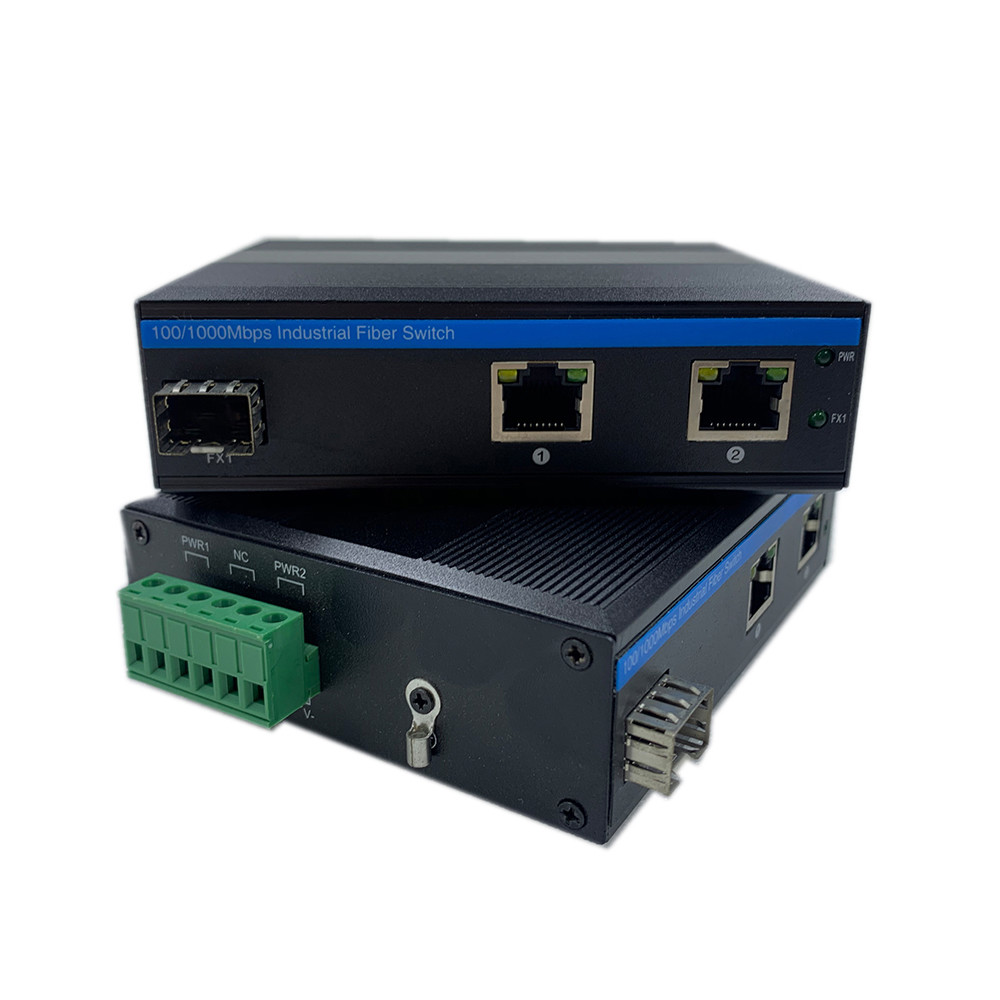

গিগাবিট রাগড ইথারনেট শিল্প ফাইবার অপটিক স্যুইচ
গিগাবিট নেটওয়ার্ক স্যুইচ এর মূল বৈশিষ্ট্যগুলি
- 1x100/1000 এমবিপিএস অটো-সেন্সিং এসএফপি ফাইবার পোর্ট
- 2x10/100/1000MBPS অটো-সেন্সিং আরজে 45
- 6 কেভি ইথারনেট সার্জ সুরক্ষা, কঠোর বহিরঙ্গন পরিবেশের সাথে খাপ খাইয়ে
- সমর্থন অটো এমডিআই/এমডিক্স
- ফ্লো কন্ট্রোল মোড: আইইইই 802.3x স্ট্যান্ডার্ড সহ সম্পূর্ণ দ্বৈত, ব্যাক প্রেসার স্ট্যান্ডার্ড সহ অর্ধ-দ্বৈত
- আইইইই 802.3 10 বেস-টি এবং আইইইই 802.3u 100base-Tx অনুগত
- দিন রেল বা প্রাচীর ইনস্টলেশন
- এফসিসি এবং সিই মান মেনে চলুন
- একটি স্টোর এবং ফরোয়ার্ড স্যুইচিং প্রক্রিয়া
- অপারেটিং পরিবেশ তাপমাত্রা: -40 ° C ～ 75 ° C
এটি আইপি নজরদারি, বায়ু, বিদ্যুৎ, পাতাল রেল পিস, অ্যাসেম্বলি অটোমেশন, পাওয়ার এসসিএডিএ, নিকাশী চিকিত্সা, ধাতুবিদ্যা, বুদ্ধিমান পরিবহন, রেল পরিবহন, সামরিক এবং অন্যান্য শিল্পগুলির জন্য একটি আদর্শ সমাধান
বহিরঙ্গন ফাইবার স্যুইচ স্পেসিফিকেশন
| পণ্যের নাম |
10/100/1000 এমবিপিএস ইন্ডাস্ট্রিয়াল ফাইবার সুইচ (1F+4 = 2TP) |
| মডেল নং |
IM-FS120GE |
| বন্দর |
1x100/1000 মি এসএফপি ফাইবার
এসএম: 1310nm/1550nm, 20km; 1490nm/1550nm, 40 ~ 120km
মিমি: 1310nm, 2km; 850nm, 500 মিটার
2x10/100/1000M ইউটিপি আরজে 45 (সমর্থন এমডিআই/এমডিআইএক্স অটো-সেন্সিং)

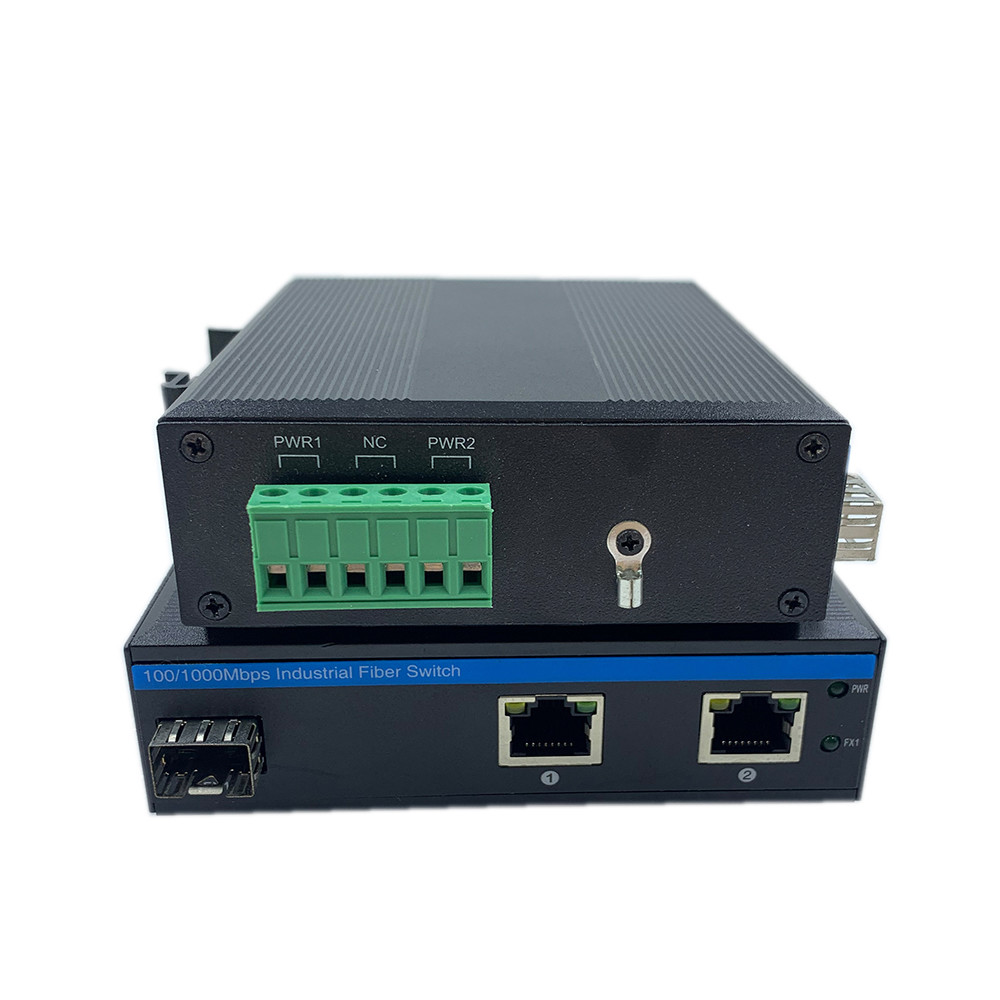

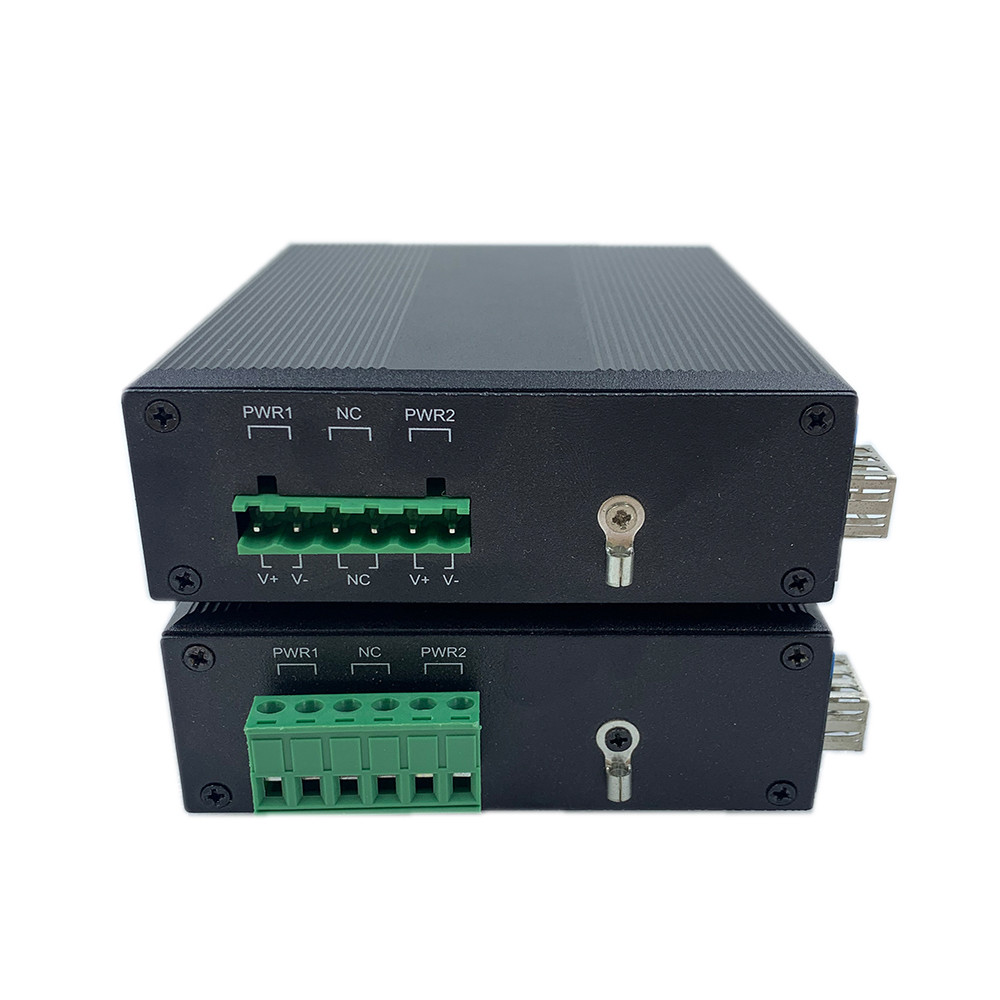

1x6-পিন পাওয়ার টার্মিনাল ব্লক
|
| প্রোটোকল |
আইইইই 802.3 (10 বেস-টি)
আইইইই 802.3u (100base-Tx)
আইইইই 802.3ab (1000base-Tx)
|
| স্যুইচিং বৈশিষ্ট্য |
সংক্রমণ মোড: স্টোরেজ এবং ফরোয়ার্ড
ফরোয়ার্ডিং বিলম্ব: <10 ইউএস
সিস্টেম ব্যান্ডউইথ: 6 জিবিপিএস (নন-ট্র্যাফিক জ্যাম)
ফরোয়ার্ডিং হার: 8.928 এমপিএস
ম্যাক: 4 কে
প্যাকেট বাফার আকার: 1.75MB
|
| নেটওয়ার্ক মিডিয়া |
10 বেজ-টি: ক্যাট 3, ক্যাট 4, ক্যাট 5 আন-রক্ষযুক্ত বাঁকানো জুটি (≤100 এম)
100/1000base-Tx: ক্যাট 5 বা তার উপরে ield ালিত বাঁকানো জুটি (≤100 এম)
|
| এলইডি |
শক্তি, ফাইবার, নেটওয়ার্ক, পোই
পিডব্লিউআর: শক্তি
ফাইবার: এফএক্স 1
অন: সংক্রমণ স্বাভাবিক
বন্ধ: সংক্রমণ স্বাভাবিক নয় (ত্রুটিযুক্ত অপটিক্যাল মডিউল বা সংযোগ বিচ্ছিন্ন)
তামা কমলা: পো সূচক
চালু: পো কাজ করছে
অফ: পো কাজ করছে না বা এটি নন-পোও ডিভাইস
তামা সবুজ: গতি সূচক
অন: সংক্রমণ গতি 1000MBPS হয়
ঝলকানো: সংক্রমণে
অফ: সংযোগ বিচ্ছিন্ন বা কাজের গতি 10/100 এমবিপিএস
|
| বিদ্যুৎ খরচ |
সম্পূর্ণ লোডিং $ 5 ডাব্লু |
| বিদ্যুৎ সরবরাহ |
রিডানড্যান্ট ডিসি 12 ভি ~ ডিসি 52 ভি ইনপুট, সাধারণত ডিসি 12 ভি/ডিসি 24 ভি/ডিসি 48 ভি
বিপরীত সংযোগ: সমর্থন
|
| পরিবেশ |
কাজের তাপমাত্রা: -40 ° C ～ 75 ° C।
স্টোরেজ তাপমাত্রা: -40 ° C ～ 85 ° C।
কর্মরত আর্দ্রতা: 10%～ 90%, নন-কনডেনসিং
স্টোরেজ আর্দ্রতা: 10%～ 95%, নন-কনডেনসিং
|
| শিল্পের মান |
ইএসডি: আইইসি 61000-4-2, ± 15 কেভি এয়ার, ± 6 কেভি যোগাযোগ
ইএফটি: আইইসি 61000-4-4, সাধারণ ± 6 কেভি
সার্জ: আইইসি 61000-4-5, ডিফারেনশিয়াল ± 2 কেভি, সাধারণ ± 6 কেভি
|
| শংসাপত্র |
সিই-ইএমসি: এন 55032: 2015+এসি: 2016+এ 1: 2020+এ 11: 2020
EN 55035: 2017+এ 11: 2020/EN আইইসি 61000-3-2: 2019/এ 1: 2021
EN 61000-3-3: 2013/এ 2: 2021/এসি: 2022
সিই-এলভিডি: এন আইইসি 62368-1: 2020+এ 11: 2020
এফসিসি: 47 সিএফআর এফসিসি পার্ট 15 সাবপার্ট বি (ক্লাস বি) এএনএসআই সি 63.4: 2014
|
| যান্ত্রিক তথ্য |
শেল: rug েউখেলান ধাতব শেল, আইপি 40 গ্রেড স্তর
মাত্রা: 114*93*35 মিমি
মাউন্টিং পদ্ধতি: দিন-রেল/প্রাচীর মাউন্টিং
ওজন: 0.35 কেজি/0.45 কেজি (নেট/গ্রস)
|
| ওয়ারেন্টি |
3 বছর, আজীবন প্রযুক্তিগত সহায়তা |
3 পোর্ট ল্যান স্যুইচ প্রয়োগ
- তামা এবং ফাইবারের মিশ্রণ ব্যবহার করে যে কোনও নেটওয়ার্ক
- আইপি সংযোগ এবং যোগাযোগ
- সিসিটিভি সিস্টেম যেমন নেটওয়ার্ক ক্যামেরা, অ্যাক্সেস নিয়ন্ত্রণ
প্যাকিং তালিকা
- 1 পিসি সুইচ
- 1 পিসি ব্যবহারকারী ম্যানুয়াল
মন্তব্য
আনুষাঙ্গিকগুলি (ডিআইএন রেল ব্র্যাকেট, অপটিক্যাল মডিউল, পাওয়ার সাপ্লাই, প্যাচকার্ড, নেটওয়ার্ক কেবল ইত্যাদি) প্যাকিং বাক্সে অন্তর্ভুক্ত নয়, দয়া করে এটি নিজের দ্বারা প্রস্তুত করুন বা আমাদের থেকে একটি সম্পূর্ণ সেট কিনুন
শিপিং বক্স তথ্য
পণ্যের আকার: 11.4*9.3*3.5 সেমি
অভ্যন্তরীণ বাক্সের আকার: 23*16.5*5.8 সেমি
পণ্যের ওজন: 0.35 কেজি
প্যাকিং ওজন: 0.45 কেজি
মাস্টার বক্সের আকার: 67*33*47 সেমি
প্যাকিং পরিমাণ: 40 পিসি
প্যাকিং ওজন: 20 কেজি
| শিল্প অপটিক্যাল মডিউল |
| OSPL1G05D |
1000base-sx |
| OSPL1G06D |
1000base-Sx (1310nm) |
| OSPL1G20D |
1000base-lx |
| OSPL1G40D |
1000base -ex |
| OSBL1G20D-35 |
1000base-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000base-BX-D (TX 1550 RX1310) |
| শিল্প দিন বিদ্যুৎ সরবরাহ |
| আইএম-ড্যাক 220/ডিসি 12 ভি 1.67 এ |
AC220V থেকে DC12V1.67A, -30 ℃～ 70 ℃ |
| আইএম-ড্যাক 220/ডিসি 24 ভি 1 এ |
AC220V থেকে DC24V1A, -30 ℃～ 70 ℃ |
মন্তব্য
চিহ্নিত মডেলগুলি সাধারণত পুরো সমাধান কিটের জন্য ব্যবহৃত হয়
FAQ
1, এটি কোন চিপ ভিত্তিক?
অলিককম: রিয়েলটেক
2, আমি কি এটি কাস্টমাইজ করতে পারি?
অলিককম: হ্যাঁ
আমরা লোগো, মডেলের নাম, লেবেল, পিভিসি মাস্ক এবং পণ্য যন্ত্রাংশ (মাউন্টিং কিট, পাওয়ার টার্মিনাল ব্লক ইত্যাদি) এর মতো ওএম পরিষেবাগুলিকে সমর্থন করি
3, আমি কি এটি 10/100m ডিভাইসের সাথে সংযুক্ত করতে পারি?
অলিককম: হ্যাঁ
ফাইবার পোর্টগুলি 100 মি বা 1 জি অপটিকাল মডিউল, প্লাগ-অ্যান্ড-প্লে সমর্থন করে, অতিরিক্ত কনফিগারেশনের প্রয়োজন নেই
তামার বন্দরগুলি 10/100/1000 মি অটো-অ্যাডাপটিভ
4, এটি পরিচালিত হয়?
অলিককম: না
এটি কেবল সাধারণ প্লাগ-এন্ড-প্লে, তবে আমাদের একটি পরিচালিত মডেল রয়েছে (আইএম-এফএস 120 জিএম)
