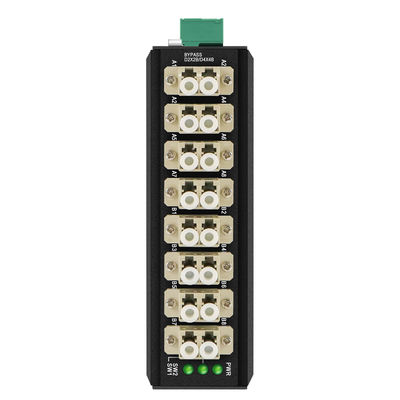

DC24V 1x2 2x2 4x4 MM ফাইবার অপটিক বাইপাস সুইচ
৮ চ্যানেল বাইপাস সুইচ চালু
ওএম-এফবিএস-৪৪-এমএলসি একটি অপটিক্যাল নেটওয়ার্ক সিস্টেমের সমালোচনামূলক অপটিক্যাল নোডগুলির জন্য একটি বাহ্যিক ফাইবার বাইপাস ইউনিট।
- এটি 100G/40G/10G/1G এবং 100M ফাইবার সংযোগ সমর্থন করে এবং এলসি মাল্টিমোড বিকল্প সরবরাহ করে।
- এটি সাধারণত রেল যোগাযোগ ব্যবস্থার মতো রিং সংযোগ এবং একাধিক ডিভাইস জড়িত কিছু প্রধান অপটিকাল নেটওয়ার্কে ব্যবহৃত হয়,কারখানার অটোমেশন এবং গুরুত্বপূর্ণ অপটিক্যাল নোড যেখানে ইচ্ছাকৃত বা অপ্রত্যাশিত শক্তি হ্রাস ঘটে.
অপটিক্যাল ফাইবার বাইপাসের পণ্য বৈশিষ্ট্য
- বিদ্যমান/নতুন অপটিক্যাল নোডে উপলব্ধ
- সাপোর্ট ডিন/ওয়াল মাউন্ট
- ইন্ডাস্ট্রিয়াল অপসারণযোগ্য সবুজ টার্মিনাল ব্লক
- অপারেটিং তাপমাত্রাঃ -20°C ~ 70°C
- শক্তিশালী আইপি 40 স্তরের হাউজিং
- বাইপাস সুইচিং সময় ≤10ms
- নিম্ন সন্নিবেশ ক্ষতি, কম চ্যানেল ক্রসট্যাক
- DC9V~DC52V রিডান্ডেন্ট পাওয়ার ইনপুট
অপটিক্যাল বাইপাস ইউনিটের স্পেসিফিকেশন
| পণ্যের নাম |
অপটিক্যাল ফাইবার বাইপাস সুইচ |
| পাওয়ার ইন্টারফেস |
স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল টার্মিনাল ব্লক |
| পোলারিটি সুরক্ষা |
সমর্থন |
| অপটিক্যাল ফাইবার ইন্টারফেস |
এলসি |
| তরঙ্গদৈর্ঘ্যের পরিসীমা |
850±40/1300±40nm; 1260~1650nm |
| পরীক্ষার তরঙ্গদৈর্ঘ্য |
850/1300nm; 1310/1550nm |
| ক্ষতি সন্নিবেশ করান |
প্রকারঃ0.6 ডাব্লু ম্যাক্সঃ1.0 ডিবি; টাইপঃ0.6 ডিবি ম্যাক্সঃ1.0 ডিবি |
| রিটার্ন লস |
MM≥30 ডিবি SM≥50 ডিবি |
| চ্যানেল ক্রসস্টক |
MM≥35 ডিবি SM≥55 ডিবি |
| পোলারাইজেশন ক্ষতি |
≤0.05 ডিবি |
| তরঙ্গদৈর্ঘ্যের ক্ষতি |
≤0.05 ডিবি |
| তাপমাত্রা হ্রাস |
≤0.05 ডিবি |
| পুনরাবৃত্তিযোগ্য |
≤0.05 ডিবি |
| অপারেটিং ভোল্টেজ |
DC9V-52V |
| সেবা জীবন |
≥100000000 বার |
| স্যুইচিং সময় |
≤10 এমএস |
| ট্রান্সমিশন অপটিক্যাল পাওয়ার |
≤৫০০ মেগাওয়াট |
ফাইবার বাইপাস সুইচ এর অ্যাপ্লিকেশন ডায়াগ্রাম
- নেটওয়ার্কিং সিস্টেমের জন্য সহজ শক্তি নিয়ন্ত্রণ
- সিস্টেম পর্যবেক্ষণ
- অপটিক্যাল পথের স্মার্ট সুরক্ষা
বাইপাস সুইচ কি?
বাইপাস ইউনিট বা মডিউল সাধারণত নেটওয়ার্ক সিস্টেমকে রক্ষা করতে ব্যবহৃত হয় (যে ডিভাইসটি এটি সংযুক্ত করে) যখন হঠাৎ বিদ্যুৎ বন্ধ হয়ে যায়।
একটি রৈখিক নেটওয়ার্ক সিস্টেমে (নীচের চিত্রের মতো), যদি ডেটা / এসএফপি / পাওয়ার স্বাভাবিক হয় তবে সংক্রমণটি ঠিক আছে।
যদি কোন পাওয়ার সাপ্লাই বন্ধ হয়ে যায় (যেমন পাওয়ার সার্জ, স্ট্রাইক, মানবসৃষ্ট ক্ষতি...)
পুরো নেটওয়ার্ক সিস্টেম ব্যর্থ হবে।
আরেকটি পরিস্থিতি হচ্ছে, সুইচ ২ (মধ্যবর্তী) এলাকার জন্য পাওয়ার রিভিশন/রক্ষণাবেক্ষণের প্রয়োজন হয়, ধরুন ১২ ঘণ্টার জন্য, পুরো সিস্টেম বন্ধ হয়ে গেছে।
একটি বাইপাস মডিউল/সুইচ দিয়ে, এটি পুরো সিস্টেমে একটি সুরক্ষা প্রক্রিয়া স্থাপন করার মতো।
একটি বাইপাস সুইচ একই সময়ে এক বা একাধিক সুইচ ব্যর্থ হলে পুরো সিস্টেমকে রক্ষা করতে সহায়তা করে।
প্যাকিং তালিকা
- 1 পিসি অপটিক্যাল ফাইবার বাইপাস সুইচ
- 1pc ব্যবহারকারীর ম্যানুয়াল
- ১ পিসি গ্যারান্টি কার্ড
গুণমান নিয়ন্ত্রণের সংক্ষিপ্ত বিবরণ
নেটওয়ার্কিং এবং অপটিক্যাল যোগাযোগ পণ্যগুলির জন্য, নির্ভরযোগ্যতা পৃথক পরীক্ষার ধাপের পরিবর্তে একটি সু-গঠিত মানের সিস্টেমের উপর নির্ভর করে।
OLYCOM-এ, পণ্যের পুরো জীবনচক্র জুড়ে মান নিয়ন্ত্রণ বাস্তবায়িত হয়, উপাদান সরবরাহ থেকে চূড়ান্ত বিতরণ পর্যন্ত, বাস্তব স্থাপনার পরিবেশে ধারাবাহিক পারফরম্যান্স নিশ্চিত করার জন্য।
উৎপাদনের আগে অপটিক্যাল মডিউল, ইলেকট্রনিক উপাদান এবং যান্ত্রিক কাঠামো সহ সমস্ত উপকরণ যাচাই করা হয়।অটোমেটেড পরিদর্শন সিস্টেমগুলি সমাবেশের সঠিকতা বজায় রাখতে এবং পরিবর্তনশীলতা হ্রাস করতে ব্যবহৃত হয়.
প্রতিটি পণ্যকে কার্যকরী বৈধতা প্রদান করা হয়, যা ডেটা ট্রান্সমিশন কর্মক্ষমতা, বৈশিষ্ট্য অপারেশন এবং পাওয়ার বিতরণ যেখানে প্রযোজ্য।যেমন তরঙ্গদৈর্ঘ্যের নির্ভুলতা, সিগন্যালের গুণমান এবং ট্রান্সমিশন স্থিতিশীলতা সাবধানে মূল্যায়ন করা হয়।
দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করার জন্য, ডিভাইসগুলি তাপমাত্রা পরিবর্তন, আর্দ্রতা এক্সপোজার এবং যান্ত্রিক চাপ সহ চরম অবস্থার অধীনে পরীক্ষা করা হয়।সম্ভাব্য প্রাথমিক ব্যর্থতা চিহ্নিত করার জন্য বর্ধিত রান-টাইম টেস্টিং করা হয়.
প্রতিটি ইউনিট শিপিংয়ের আগে চূড়ান্ত পরিদর্শন করা হয়, ডকুমেন্টেড পরীক্ষার রেকর্ড এবং সম্মতি তথ্য দ্বারা সমর্থিত সম্পূর্ণ ট্র্যাকযোগ্যতার সাথে।
স্ট্যান্ডার্ডাইজড প্রসেসকে ক্রমাগত উন্নতির সাথে একত্রিত করে OLYCOM স্থিতিশীল, টেকসই এবং ক্ষেত্র-প্রস্তুত নেটওয়ার্কিং সমাধান নিশ্চিত করে।
