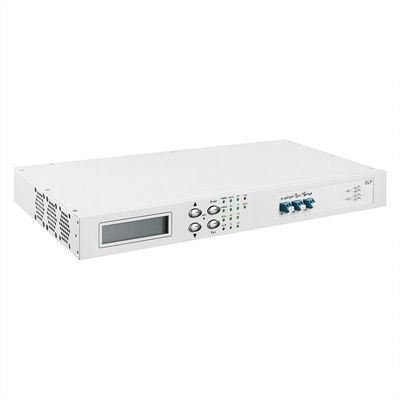

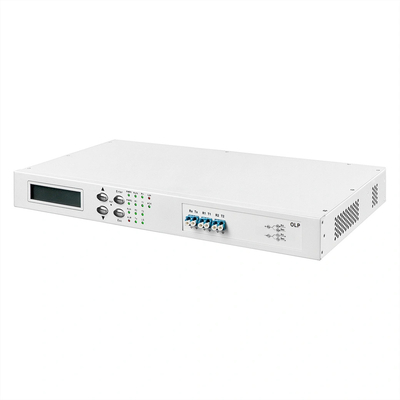

ফাইবার অপটিক্যাল লাইন সুরক্ষা OLP ইউনিট LED ইন্টারফেসের সাথে স্বতন্ত্র প্রকার

অলিকম OLP অপটিক্যাল ফাইবার লাইন সুরক্ষা সিস্টেম

প্যারামিটার

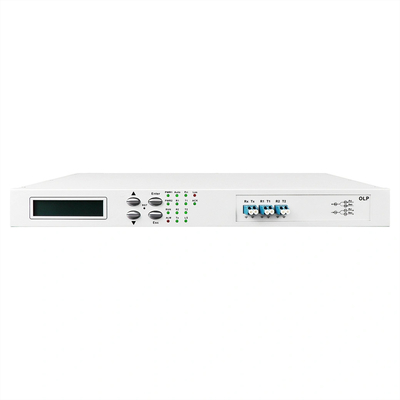

সামনের প্যানেল

বর্ণনা

1) অপটিক্যাল ইন্টারফেস বর্ণনাঃ সরঞ্জাম প্যানেলের ফ্ল্যাঞ্জটি সিগন্যাল ইন্টারফেস।

2) অপটিক্যাল ফাইবার সংযোগ ক্যাবলটি সরানোর সময়, এটি একটি ধুলো ক্যাপ দিয়ে আবরণ করুন যাতে শক্ত বস্তু, ধুলো বা অন্যান্য ময়লাটি অপটিক্যাল আউটপুট পোর্টকে স্পর্শ করে, ক্ষতিগ্রস্ত করে এবং দূষিত করে না।

3) এলসিডি ডিসপ্লেঃ ইনপুট এবং আউটপুট অপটিক্যাল শক্তি এবং অন্যান্য সম্পর্কিত তথ্য প্রদর্শন করে।

4) ▲"উপরে" কী; ▼"নীচে" কী; Enter"OK" কী; Esc"Cancel" কী।

৫) আরএসটিঃ হার্ডওয়্যার রিসেট এবং হার্ডওয়্যার শুরু করার জন্য অপারেটিং বোতাম সমর্থন করে।

রিয়ার প্যানেল

বর্ণনা

1) পাওয়ার সাপ্লাই (পিআইইউ) স্লটটি ডিভাইসের পিছনে রয়েছে, বিকল্প এসি (এপিইউ) / ডিসি (ডিপিইউ) সমর্থন করে এবং পাওয়ার সাপ্লাইয়ের 1 + 1 হট ব্যাকআপ।

2) সূচক আলোঃ PWR: চালুঃ স্বাভাবিক শক্তি সরবরাহ; বন্ধঃ কোন শক্তি সরবরাহ বা অস্বাভাবিকতা।

3) আরজে৪৫ ইথারনেট ইন্টারফেস, আরএস-২৩২ সিরিয়াল পোর্ট: ডিভাইস মনিটরিং ডেটা তথ্যের জন্য যোগাযোগ ইন্টারফেস।

মূল বৈশিষ্ট্য

1. যোগাযোগের বিরতির সময়কে সংক্ষিপ্ত করুন, রক্ষণাবেক্ষণের দক্ষতা উন্নত করুন এবং খুব অল্প সময়ের মধ্যে যোগাযোগ স্বয়ংক্রিয়ভাবে পুনরুদ্ধার করুন
2. লাইন ব্যর্থতা দ্বারা সৃষ্ট বিভিন্ন ক্ষতি হ্রাস
3. ট্রান্সমিশন নেটওয়ার্কের নির্ভরযোগ্যতা বৃদ্ধি এবং অপারেটরদের পরিষেবার গুণমান উন্নত করা
4. সক্রিয় এবং ব্যাকআপ কাজের রুটগুলির স্বতঃস্ফূর্ত সময়সূচী (লাইন রক্ষণাবেক্ষণ, কাটওভার সময়সূচী) যখন কোনও ব্যবসায়িক বাধা নিশ্চিত করা হয় না
5. সমর্থন স্ক্রিন প্রদর্শন, মূল এবং ব্যাকআপ অপটিক্যাল ফাইবার অপটিক্যাল পাওয়ারের রিয়েল-টাইম মনিটরিং এবং স্বচ্ছ সংক্রমণ
6. সরঞ্জাম ব্যবস্থাপনা এবং রক্ষণাবেক্ষণ সহজ করার জন্য পুরো সিস্টেমের দূরবর্তী এবং স্বল্প পরিসরের নিয়ন্ত্রণ সমর্থন করুন।

ওএলপিঃ ১+১

চিত্র

স্পেসিফিকেশন

ইন্টারফেস সংজ্ঞা

সূচক সংজ্ঞা

সেটিংস

1.ওয়ার্কিং মোড সেটিং

ডিভাইসটি দুটি কাজের মোড সরবরাহ করেঃ ম্যানুয়াল মোড এবং স্বয়ংক্রিয় মোড।

ম্যানুয়াল মোড ডিভাইস কমিশনিং এবং জোরপূর্বক স্যুইচিংয়ের জন্য ব্যবহৃত হয়।

(1) নেটওয়ার্ক ম্যানেজমেন্টের মাধ্যমে স্বয়ংক্রিয় এবং ম্যানুয়াল নির্বাচন করুন;

(২) ডিভাইস বোতামের মাধ্যমে নির্বাচন করুন, ডিভাইস প্যানেল বোতামটি দীর্ঘকাল ধরে টিপুন যতক্ষণ না স্বয়ংক্রিয় আলোটি বন্ধ হয়ে যায় (ম্যানুয়ালে কাজ করে) বা আলোকিত হয় (স্বয়ংক্রিয়ভাবে কাজ করে)

অপারেটর অপারেশন শেষ করার পরে, সরঞ্জামটি স্বয়ংক্রিয় কাজের মোডে স্থাপন করা উচিত, অন্যথায় সুরক্ষা ব্যর্থতার দুর্ঘটনা ঘটতে পারে।

দ্রষ্টব্যঃ ডিভাইসটি ম্যানুয়াল মোড থেকে স্বয়ংক্রিয় মোডে স্বয়ংক্রিয়ভাবে ফিরে যেতে সহায়তা করে এবং কারখানার ডিফল্ট সেটিং অনুসারে ফিরে যাওয়ার সময় 5 মিনিট।

2. প্রধান রুট সেটিংস

ডিভাইসটি প্রধান রুট সেটিংস সরবরাহ করে। গ্রাহকরা প্রয়োজন অনুযায়ী প্রধান রুট হিসাবে R1 বা R2 নির্বাচন করতে পারেন; কারখানার ডিফল্ট হল R1 প্রধান রুট হিসাবে

3. ওয়ার্ক রুট সেটিংস

কারখানার ডিফল্ট R1 হল প্রাথমিক কাজের পথ (Pri), এবং R2 হল ব্যাকআপ কাজের পথ (Sec) ।

যখন ডিভাইসটি স্বয়ংক্রিয় কাজ মোডে থাকে, ডিভাইসটি স্বয়ংক্রিয়ভাবে লাইন অবস্থার উপর ভিত্তি করে একটি কাজের রুট নির্বাচন করবেঃ

(১) যখন কেবলমাত্র একটি রুট উপলব্ধ থাকেঃ উপলব্ধ রুটের সাথে সামঞ্জস্যপূর্ণ চ্যানেলের কাজ;

(২) যখন উভয় রুটই উপলব্ধ থাকে: রুটটি প্রথম কাজ করে (যদি ব্যাক-আপ চ্যানেলে কাজ করা হয়,ডিভাইস স্বয়ংক্রিয়ভাবে প্রধান চ্যানেলে 5 মিনিট পরে ফিরে চালু হবে, যদি ডিভাইসটি স্যুইচব্যাক ফাংশন চালু করে) ।

একটি রুট ম্যানুয়ালি নির্বাচন করার সময়, ম্যানুয়াল মোডে ডিভাইস সেট করুন এবং প্যানেল বাটন বা নেটওয়ার্ক ম্যানেজমেন্ট মাধ্যমে কাজ রুট সেট

4. সুইচ থ্রেশহোল্ড পাওয়ার মান সেটিং

ডিভাইসের প্রাথমিক সুইচিং থ্রেশহোল্ড পাওয়ার মান -30 ডিবিএম। ব্যবহারকারী ডিভাইসের ধরণ এবং অন্য পক্ষের লাইনের প্রকৃত পরিস্থিতি অনুযায়ী সংশ্লিষ্ট সেটিংস করতে পারেন।

মৌলিক নীতিঃ সুইচিং প্রান্তিক শক্তি মানটি অপটিক্যাল ট্রান্সমিশন সরঞ্জামের সর্বনিম্ন প্রাপ্ত শক্তি মানের চেয়ে সামান্য বেশি এবং পার্থক্যটি 0.5 ~ 1 ডিবি।(মিনিম রিসিভ পাওয়ার ভ্যালু পুরো সিস্টেম সার্ভিসের স্বাভাবিক ট্রান্সমিশন নিশ্চিত করার সাপেক্ষে).

5. সুইচব্যাক মোড সেটিংস

সুইচব্যাকের সংজ্ঞাঃ স্বয়ংক্রিয় মোডে, ডিভাইসটি ব্যাকআপ স্টেট থেকে মূল অবস্থায় স্যুইচ করে। "স্বয়ংক্রিয় সুইচব্যাক" বা "স্বয়ংক্রিয় সুইচব্যাক নেই" এ সেট করা যেতে পারে।'অটোমেটিক নন-সুইচব্যাক' মোডে, এমনকি যদি সুইচব্যাক শর্তগুলি পূরণ করা হয় (প্রাথমিক এবং ব্যাকআপ উভয় রুটই স্বাভাবিক), ব্যাকআপ রুটটি স্বয়ংক্রিয়ভাবে প্রধান রুটটিতে স্যুইচ করা হবে না।

6. সুইচব্যাক বিলম্ব সেটিং

যখন ডিভাইসটি "অটোমেটিক সুইচব্যাক" মোডে থাকে, তখন অপটিক্যাল পাথটি ব্যাকআপ অবস্থায় থাকে এবং ডিভাইসটি স্বয়ংক্রিয় মোডে কাজ করে।ডিভাইসটি রিয়েল টাইমে প্রধান এবং ব্যাকআপ পথের উপর হালকা সনাক্তকরণ সম্পাদন করবেযদি এটি সনাক্ত করে যে প্রধান এবং ব্যাকআপ পথের অপটিক্যাল শক্তি এম সময়ের মধ্যে (0 ~ 999 মিনিট), ডিভাইসটি স্বয়ংক্রিয়ভাবে প্রধান রাস্তার (প্রি) অবস্থায় ফিরে আসবে।

প্রয়োগ

বর্ণনা

OLP TX গ্রাহক সরঞ্জামের TX আলোক নির্গত পোর্টে সংযুক্ত করা হয়

RX গ্রাহক সরঞ্জাম RX হালকা গ্রহণ পোর্ট সংযুক্ত করা হয়

R1 অপটিক্যাল তারের মাধ্যমে বিপরীত OLP ডিভাইস T1 সংযুক্ত করা হয়

R2 বিপরীত OLP ডিভাইস T2 সংযুক্ত করা হয়

T1 বিপরীত OLP ডিভাইস R1 সংযুক্ত করা হয়

T2 বিপরীত প্রান্তে সংযুক্ত করা হয়। OLP ডিভাইস R2 পোর্ট
