5U DWDM অপটিক্যাল ট্রান্সমিশন সরঞ্জাম সিস্টেম
প্রবর্তনDWDM / OTN ট্রান্সমিশন প্ল্যাটফর্ম

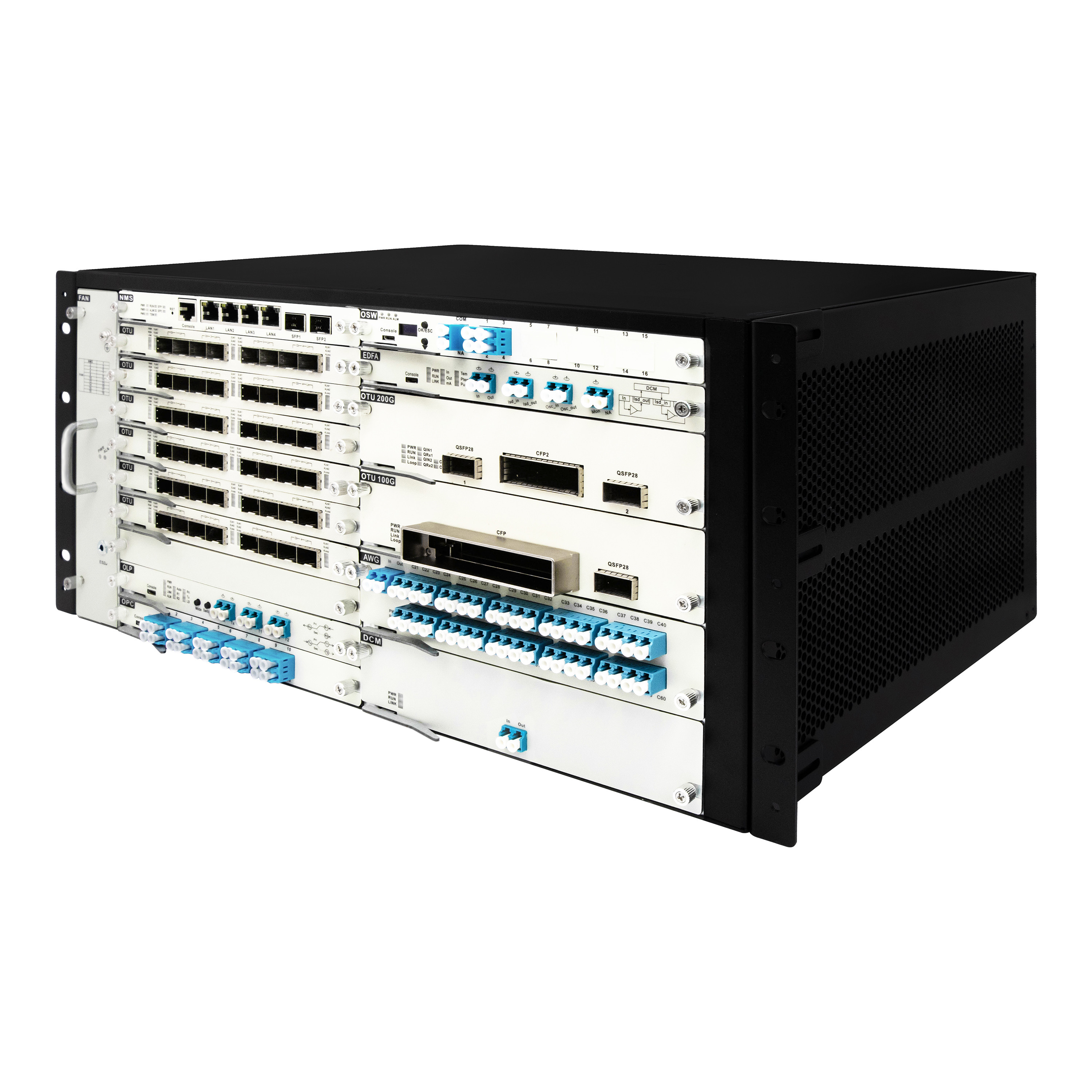

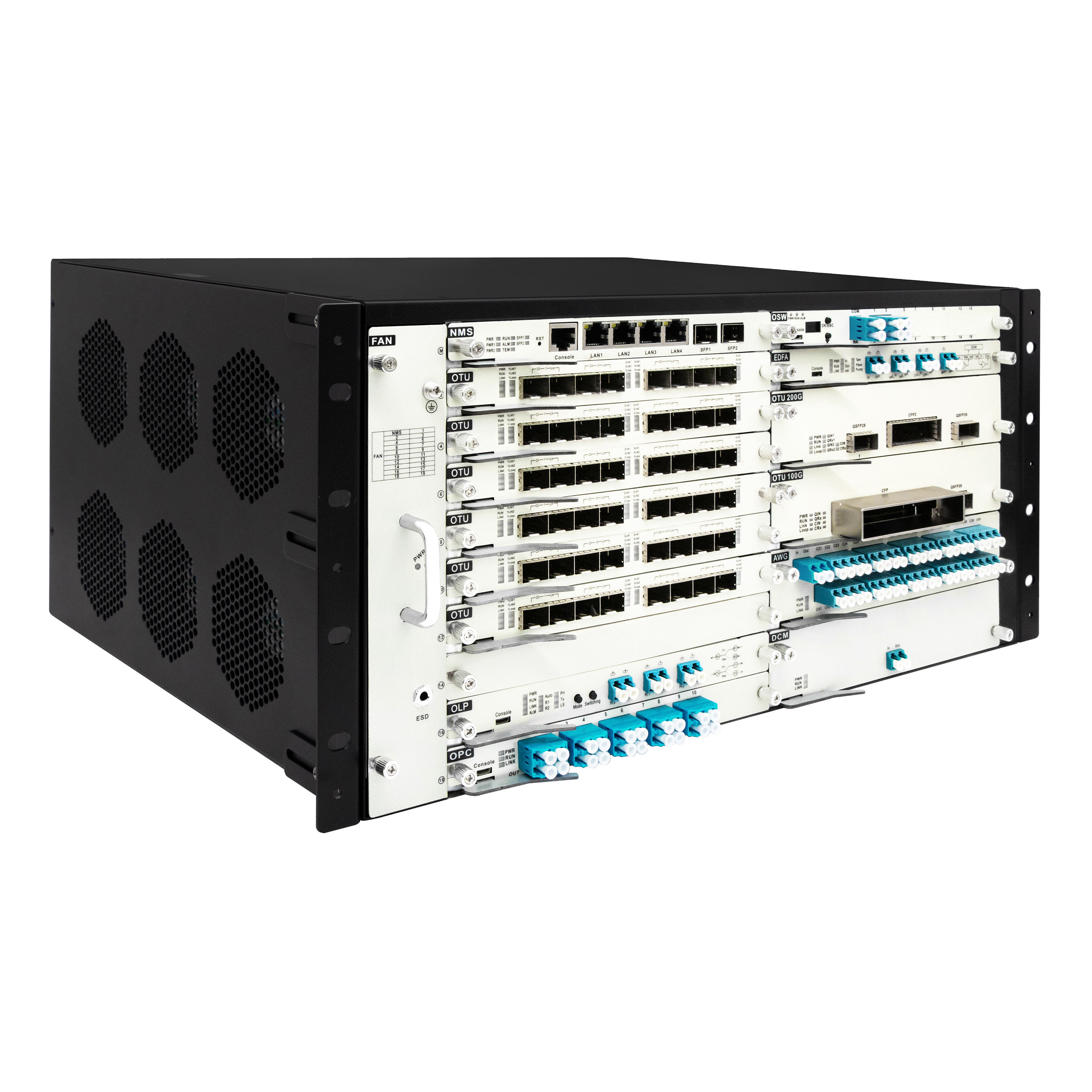

OM3800-5U একটি স্ট্যান্ডার্ড 19 ইঞ্চি 5U র্যাক-মাউন্ট, কার্ড-ইনসেট স্ট্রাকচার সহ ডিজাইন করা হয়েছে, একক চ্যাসি 20 কার্যকরী মডিউল স্লট, 2 পাওয়ার স্লট এবং 1 ফ্যান স্লট সরবরাহ করে।এটি একটি সামনের প্যানেল ফাইবার আউটলেট নকশা গ্রহণ, সমস্ত অপটিক্যাল ইন্টারফেস এবং নেটওয়ার্ক ম্যানেজমেন্ট ইন্টারফেস সামনের দিকে স্থাপন করে। বায়ু প্রবাহ নকশা একটি ডান থেকে বাম বায়ুচলাচল প্যাটার্ন গ্রহণ করে, শ্যাসির ডান দিকে একটি বায়ু ইনলেট সহ.ঠান্ডা বাতাস শীতল ভ্যান ইউনিট দ্বারা চ্যাসিতে আনা হয়, এবং তারপর চ্যাসির বাম দিক থেকে বহিষ্কার করা হয়।

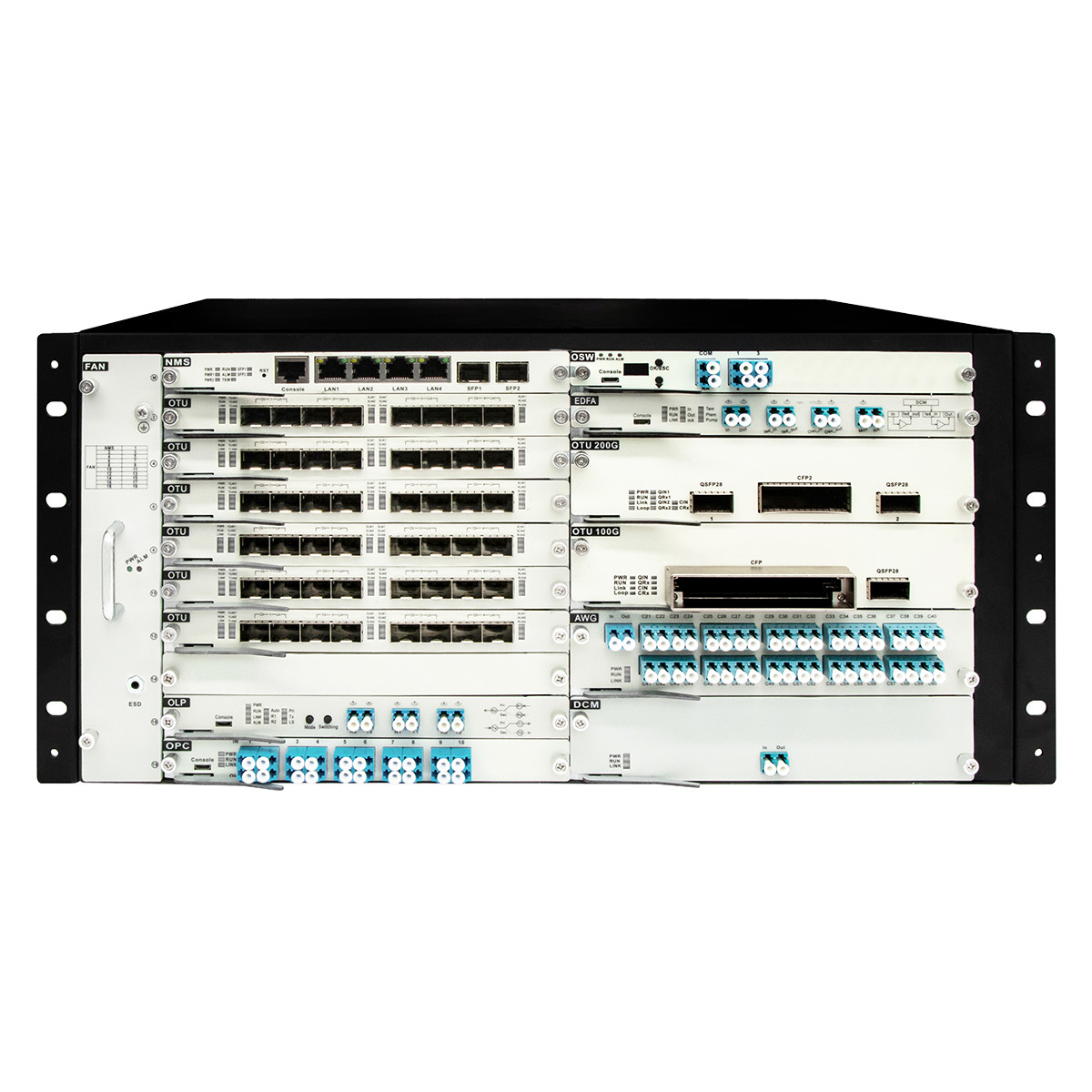

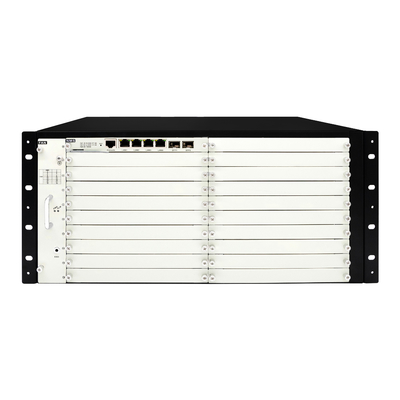

সামনের প্যানেল
নোটঃ
1. SLOT1 হল এনএমএস (নেটওয়ার্ক ম্যানেজমেন্ট সিস্টেম) কন্ট্রোল কার্ড সন্নিবেশ করার জন্য, যখন SLOT2 থেকে 19 বিভিন্ন ধরণের ভিজিট কার্ডের জন্য উপযুক্ত।
2. ফ্যান স্লটঃ চ্যাসি শীতল করার জন্য ব্যবহৃত হয়। PWR সূচক চালু থাকলে ফ্যান স্লটে স্বাভাবিক শক্তি সরবরাহ নির্দেশ করে। যদি ALM আলো লাল হয় তবে এটি একটি ফ্যান ত্রুটি নির্দেশ করে। সাধারণত, এটি একটি ফ্যানের ত্রুটি নির্দেশ করে।ALM লাইট বন্ধ করা উচিত.
3. ইন্ডিকেটর লাইট:
- পিডব্লিউআরঃ চালু - স্বাভাবিক বিদ্যুৎ সরবরাহ; বন্ধ - বিদ্যুৎ সরবরাহ নেই বা অস্বাভাবিক।
- ALM: চালু - ফ্যান ত্রুটি বা উচ্চ তাপমাত্রা বিপদাশঙ্কা; বন্ধ - স্বাভাবিক।
পিছনের প্যানেল
1. পাওয়ার সাপ্লাই (পিআইইউ) স্লটটি ডিভাইসের পিছনে অবস্থিত, এটি উভয় বৈকল্পিক বর্তমান (এসি - এপিইউ) এবং ধ্রুব বর্তমান (ডিসি - ডিপিইউ) বিকল্পগুলিকে সমর্থন করে। পাওয়ার কনফিগারেশনটি 1 + 1 হট ব্যাকআপ,ছাঁটাই প্রদান.
2. ইন্ডিকেটর লাইট:
- পিডব্লিউআর-ডিসি, পিডব্লিউআর-এসিঃ চালু - স্বাভাবিক পাওয়ার সাপ্লাই; বন্ধ - পাওয়ার সাপ্লাই নেই বা অস্বাভাবিক।
পণ্যের পরামিতি
| এনআমে |
ডিপ্রতিলিপি |
| ট্রান্সমিশন ক্ষমতা |
96x10Gbps /96x100Gbps |
| নেটওয়ার্ক ম্যানেজমেন্ট ইউনিট |
ইএমএস নেটওয়ার্ক ম্যানেজমেন্ট ডিস্ক |
| OTU |
সমর্থন 1.25G ~ 10Gbps, 100Gbps
- 1/2/4/8 /10Gbps ফাইবার চ্যানেল
- সিপিআরআই: 2/3/4/5/6/7
- 1G/10G ইথারনেট LAN বা WAN PHY
- STM-4/16/64 SONET/SDH
|
| MUX/DEMUX |
সমর্থন 8ch/16ch/40ch/48ch |
| ইডিএফএ |
ইডিএফএ এরবিয়াম ডোপড ফাইবার এম্প্লিফায়ার |
| ডিসিএম |
DCM:G.652/G655 বিচ্ছিন্নতা ক্ষতিপূরণ ফাইবার মডিউল |
| ওএলপি |
OLP অপটিক্যাল সুরক্ষা |
| আকার |
সার্ভিস কার্ড |
191 (W) x 253 (D) x 20 (H) মিমি |
| 1U 4-স্লট চ্যাসি |
482.5 (W) x 350 ((D)) x 44.5 (H) মিমি |
| ২ ইউ ৮-স্লট চ্যাসি |
482.5 (W) x 350 ((D)) x 89 (H) মিমি |
| ৫ ইউ ২০-স্লট চ্যাসি |
482.5 (W) x 350 ((D)) x 222.5 (H) মিমি |
| পরিবেশ |
অপারেটিং তাপমাত্রা |
-১০°সি ~ ৬০°সি |
| সংরক্ষণ তাপমাত্রা |
-40°C ~ 80°C |
| আপেক্ষিক আর্দ্রতা |
৫% থেকে ৯৫% নন-কন্ডেনসিং |
| পাওয়ার সাপ্লাই মোড |
ডাবল পাওয়ার সাপ্লাই, AC220V/DC-48V ঐচ্ছিক |
| বিদ্যুৎ খরচ |
1U <120W, 2U <200W, 5U <400W |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1আপনি কি নির্মাতা?
হ্যাঁ, আমাদের উৎপাদন লাইন এবং গবেষণা ও উন্নয়ন দল আছে।
আমাদের অফিস এবং উৎপাদন এলাকা দেখতে দয়া করে নিচের ভিআর লিঙ্কের মাধ্যমে আমাদের পরিদর্শন করুন।
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2আমি অর্ডার করলে সময় কত হবে?
পেমেন্ট পাওয়ার পর আমরা উৎপাদন শুরু করি।
আপনি যদি কিছু জনপ্রিয় মডেল অর্ডার করেন, আমাদের কাছে সাধারণত স্টক থাকে। কিছু পরীক্ষার পর, আমরা উপকরণ পাঠিয়ে দেব।
যদি আমাদের স্টক না থাকে, তাহলে উৎপাদন সময় সাধারণত 50pcs/pairs এর কম জন্য 7~15 কার্যদিবসের হয়।
3আমার অর্ডার কিভাবে পাঠাবে?
আমরা পণ্যগুলি এয়ার ((ডিএইচএল, ইউপিএস বা ফেডেক্স) বা সমুদ্রপথে পাঠাবো ((বুল অর্ডারের জন্য)
গ্রাহকের শিপিং অ্যাকাউন্ট বা ফরোয়ার্ডারের মাধ্যমে কেনা আইটেমগুলি প্রেরণ করা ভাল।
স্থানীয় কাস্টমসে পৌঁছাতে ৩-৫ ক্যালেন্ডার দিন লাগে।
4এমওকিউ কি?
১ পিসি/জোড়া।
অনেক মডেলের জন্য, আমাদের স্টক আছে, আপনার পরীক্ষার জন্য নমুনা পাঠানো সহজ।
5আমি কি ডিসকাউন্ট পেতে পারি?
হ্যাঁ, এবং এটি সাধারণত পরিমাণ এবং নমুনা পরীক্ষার পরে ভিত্তিক হয়।
