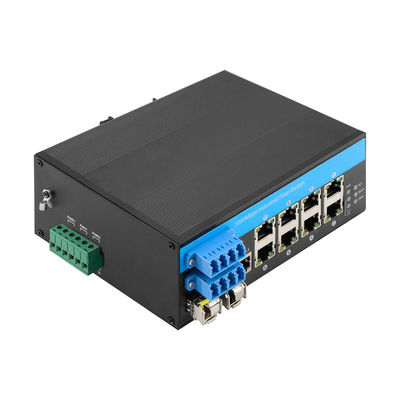

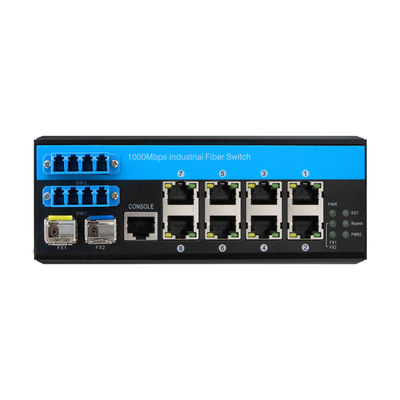

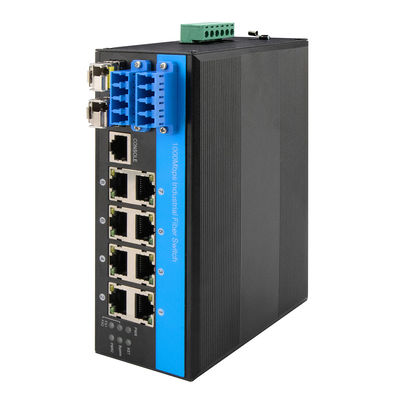

ওয়েব ম্যানেজড অপটিক্যাল ফাইবার বাইপাস সুইচ
ইন্ডাস্ট্রিয়াল ম্যানেজড সুইচ এর ভূমিকা
- আইএম-এফবিএস 280 জিডাব্লু একটি 10/100/1000 এমবিপিএস শিল্প ফাইবার বাইপাস সুইচ যা নিম্নলিখিত বৈশিষ্ট্যগুলিকে সমর্থন করে
- 8 x 10/100/1000Mbps অটো-সেন্সিং RJ45 পোর্ট
- 2 x 1000/2500Mbps SFP ফাইবার পোর্ট, 2 x বাইপাস পোর্ট
- 6 কেভি ইথারনেট ওভারজ প্রটেকশন, কঠোর বাইরের পরিবেশে অভিযোজিত
- ব্রড ভোল্টেজ ডুয়াল পাওয়ার ইনপুট
- ওয়েব জিইউআই ব্যবস্থাপনা
ম্যানেজড ইথারনেট সুইচের স্পেসিফিকেশন
| পণ্যের নাম |
10/100/1000 এমবিপিএস ম্যানেজড ইন্ডাস্ট্রিয়াল ফাইবার বাইপাস সুইচ (2F+8TP) |
| মডেল নং। |
IM-FBS280GW |
| বন্দর |
2 x 1000Mpbs SFP পোর্ট
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
এমএমঃ ১৩১০ এনএম, ২ কিলোমিটার
8x10/100/1000M UTP RJ45 ((সমর্থন MDI/MDIX অটো-সেন্সিং)
|
| স্ট্যান্ডার্ড |
আইইইই ৮০২।3, আইইইইই৮০২.৩ইউ, আইইইইই৮০২.৩এবি, আইইইইই৮০২.৩জ, আইইইইই৮০২.১ডি এসটিপি, আইইইই৮০২.১ডাব্লু আরএসটিপি, আইইইই৮০২.১এস এমএসটিপি, আইটিইউ-টি জি.৮০২৩ ইপিআর/ওয়াই।1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID |
4096 |
| জাম্বো ফ্রেম |
9.6KB |
| ম্যাক ঠিকানা টেবিল |
৮ কে |
| স্যুইচিং বৈশিষ্ট্য |
ট্রান্সমিশন মোডঃ স্টোরেজ এবং ফরওয়ার্ড
প্রেরণ বিলম্বঃ <10us
সিস্টেমের ব্যান্ডউইথঃ ৫৮ গিগাবাইট/সেকেন্ড (বিহীন ট্রাফিক জ্যাম)
DRAM আকারঃ 128M
ফ্ল্যাশ আকারঃ 16M
প্যাকেট বাফারের আকারঃ 4Mb
|
| নেটওয়ার্ক মিডিয়া |
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100/1000BASE-TX: CAT5 বা তার বেশি সুরক্ষিত twisted pair ((≤100m)
এসএফপি পোর্ট ট্রান্সমিশন দূরত্বঃ 20Km, 40Km, 60Km, 80Km, 100Km
|
| এলইডি |
পাওয়ার, নেটওয়ার্ক, ফাইবার, বাইপাস |
| পাওয়ার সাপ্লাই |
ইনপুট ভোল্টেজঃ DC 12-52V
লোড ছাড়াই শক্তিঃ 5W
বিপরীত সংযোগঃ সমর্থন
|
| পরিবেশ |
কাজের তাপমাত্রাঃ -40 ̊75°C
সংরক্ষণের তাপমাত্রাঃ -40°C- 85°C
ওয়ার্কিং আর্দ্রতাঃ ১০%~৯০%, কনডেন্সিং নয়
সঞ্চয়স্থানের আর্দ্রতাঃ 10%~95%, অ-কন্ডেনসিং
|
| শিল্প মান |
ESD: IEC61000-4-2, ±15KV বায়ু, ±6KV যোগাযোগ
EFT: IEC61000-4-4, সাধারণ ±6KV
প্রবাহঃ IEC61000-4-5, ডিফারেনশিয়াল ±2KV, সাধারণ ±6KV
|
|
সার্টিফিকেশন
|
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((Class B) ANSI C63.4:2014
|
| যান্ত্রিক তথ্য |
শেলঃ ধাতব শেল
সুরক্ষা শ্রেণিঃ আইপি৪০
মাত্রাঃ 158 x 115 x 60 মিমি
মাউন্ট পদ্ধতিঃ ডিন-রেল/ওয়াল মাউন্ট
নেট ওজন/মোট ওজনঃ 0.75 কেজি/0.9 কেজি
|
| গ্যারান্টি |
1 বছরের মধ্যে প্রতিস্থাপন; 3 বছর মেরামত |
পরিচালনার বৈশিষ্ট্য
- সমর্থন IEEE802.1q ভিএলএএন,ভিএলএএন পোর্ট,ম্যাক ভিত্তিক ভিএলএএন,আইপি সাবনেট ভিএলএএন,প্রোটোকল ভিএলএএন,ভিএলএএন রূপান্তরকারী,এমভিআর
- সমর্থন গতিশীল আইইইই 802.3ad LACP লিঙ্ক সমষ্টি, স্ট্যাটিক লিঙ্ক সমষ্টি
- আইজিএমপি/এমএলডি স্নুপিং ভি১/ভি২/ভি৩, আইজিএমপি ফিল্টারিং/মডুলেটিং, আইজিএমপি অনুসন্ধান সমর্থন করে
- আইজিএমপি এজেন্ট রিপোর্ট, এমএলডি স্নিপিং
- সুরক্ষাঃ পোর্ট এবং ম্যাক IEEE802.1X, RADIUS, ACL, TACACS+,HTTP/HTTPS, SSL/SSH v2 ভিত্তিক
- সিসকো® যেমন সিএলআই, ওয়েব ম্যানেজমেন্ট, এসএনএমপি ভি 1 / ভি 2 সি / ভি 3, টেলনেট সমর্থন করুন
- টিএফটিপি এবং এইচটিটিপি এর মাধ্যমে সফটওয়্যার আপগ্রেড সমর্থন করুন, ফার্মওয়্যার রিডন্ড্যান্স আপগ্রেড ব্যর্থতা প্রতিরোধ করে
- ডিএইচসিপি ক্লায়েন্ট/রিলে/স্নুপিং/স্নুপিং বিকল্প 82/রিলে বিকল্প 82 সমর্থন করুন
- RMON, MIB II, মিরর ইমেজ, ইভেন্ট লগ, DNS, NTP/SNTP, IEEE802.1ab LLDP সমর্থন করে
- সমর্থন IPV6 টেলনেট সার্ভার /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
অপটিক্যাল বাইপাস সুইচ বৈশিষ্ট্য
| পণ্যের নাম |
ফাইবার বাইপাস অপটিক্যাল সুইচ |
| পাওয়ার ইন্টারফেস |
স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল টার্মিনাল ব্লক |
| পোলারিটি সুরক্ষা |
সমর্থন |
| অপটিক্যাল ফাইবার ইন্টারফেস |
এলসি |
| তরঙ্গদৈর্ঘ্যের পরিসীমা |
850±40/1300±40nm; 1260~1650nm |
| পরীক্ষার তরঙ্গদৈর্ঘ্য |
850/1300nm; 1310/1550nm |
| ক্ষতি সন্নিবেশ করান |
প্রকারঃ0.6 ডাব্লু ম্যাক্সঃ1.0 ডিবি; টাইপঃ0.6 ডিবি ম্যাক্সঃ1.0 ডিবি |
| রিটার্ন লস |
MM≥30 ডিবি SM≥50 ডিবি |
| চ্যানেল ক্রসস্টক |
MM≥35 ডিবি SM≥55 ডিবি |
| পোলারাইজেশন ক্ষতি |
≤0.05 ডিবি |
| তরঙ্গদৈর্ঘ্যের ক্ষতি |
≤0.05 ডিবি |
| তাপমাত্রা হ্রাস |
≤0.05 ডিবি |
| পুনরাবৃত্তিযোগ্য |
≤0.05 ডিবি |
| অপারেটিং ভোল্টেজ |
3.৩ ভি-৫ ভি |
| সেবা জীবন |
≥100000000 বার |
| স্যুইচিং সময় |
≤10 এমএস |
| ট্রান্সমিশন অপটিক্যাল পাওয়ার |
≤৫০০ মেগাওয়াট |
| পরিবেশ |
কাজের তাপমাত্রাঃ -20° ≈ 70°C
সংরক্ষণের তাপমাত্রাঃ-৪০°° ০৮৫° সেলসিয়াস
|
সংযোগ ডায়াগ্রাম
1. ডুপ্লেক্স এসএফপি অপটিক্যাল মডিউল
2. একক ফাইবার বিআই-ডিআই এসএফপি
কিউসি ফ্রেমওয়ার্ক
1. স্ট্যান্ডার্ডঃ ISO9001, CE, FCC, RoHS, IEEE, ITU-T মেনে চলুন; গ্রাহকের স্পেসিফিকেশন এবং পারফরম্যান্স বেঞ্চমার্কের সাথে সামঞ্জস্য করুন।
2. প্রক্রিয়াঃ আইকিউসি → উৎপাদন নিয়ন্ত্রণ → কার্যকরী পরীক্ষা → পরিবেশগত পরীক্ষা → বার্ন ইন → চূড়ান্ত পরিদর্শন।
3মূল পরীক্ষাঃ থ্রুপুট, ভিএলএএন/কিউএস, পিওই, তরঙ্গদৈর্ঘ্যের নির্ভুলতা, ওএসএনআর, পাওয়ার স্থিতিশীলতা, স্থায়িত্ব (-40 ~ 75 °C) ।
4সরঞ্জাম: ওএসএ, ট্রাফিক জেনারেটর, প্রোটোকল বিশ্লেষক, পরিবেশগত চেম্বার।
5ব্যবস্থাপনা: সম্পূর্ণ ট্র্যাকযোগ্যতা, কুইবেক রেকর্ড, আরসিএ এবং ফিডব্যাকের মাধ্যমে ক্রমাগত উন্নতি।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
আপনার সুইচ কি 155 মেগাবাইট/সেকেন্ডের ট্রান্সিভার সমর্থন করে?
উত্তরঃ হ্যাঁ, অপটিক্যাল গতি 100M/1000M/2500M। দয়া করে ম্যানেজমেন্ট ইন্টারফেসে 100M গতি কনফিগার করুন, মেগাবিট মডিউল কাজ করছে।
আমার লোগো প্রিন্ট করা কি সম্ভব?
উত্তর: হ্যাঁ, এটি সাধারণত ডিভাইসের উপরের প্যানেলে থাকে।
পাওয়ার স্কেল কি?
উত্তর: ৬ কে ভোল্ট। এটি এখন বাজারে জনপ্রিয় মান।
আপনার সুইচ কোন রিং প্রোটোকল সমর্থন করে?
উত্তরঃ হ্যাঁ, আমাদের সুইচগুলি রিং কনফিগারেশনের জন্য এসটিপি/আরএসটিপি/এমএসটিপি এবং ইআরপিএস সমর্থন করে।
প্যাকিং তালিকা
প্রথমবারের মতো পণ্যটি ব্যবহার করার সময়, প্যাকেজটি সম্পূর্ণ কিনা এবং আনুষাঙ্গিকগুলি সম্পূর্ণ কিনা তা প্রথমে পরীক্ষা করুন!
- 1 × প্রধান সরঞ্জাম
- 1 × নির্দেশিকা
- 1 × গ্যারান্টি কার্ড
- 1× কনসোল ক্যাবল
দ্রষ্টব্যঃ ফাইবার ট্রান্সিভার এবং পাওয়ার অ্যাডাপ্টার প্যাকেজে অন্তর্ভুক্ত নয়, আপনাকে পৃথকভাবে কিনতে হবে।
