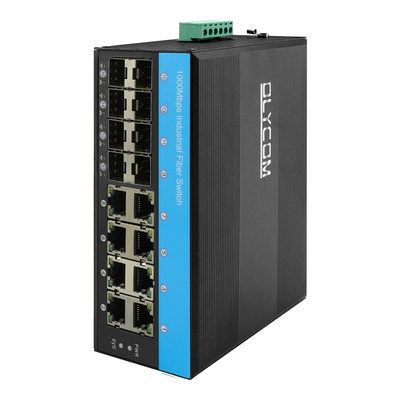

16 পোর্ট পো সুইচ গিগাবিট গতি পরিচালিত শিল্প ইথারনেট সুইচ
DC48V ডুয়াল পাওয়ার সাপ্লাই
ম্যানেজড ইন্ডাস্ট্রিয়াল পিওই সুইচ এর মূল বৈশিষ্ট্য
- ইথারনেট ক্যাবলের ৫টি শ্রেণীর ওয়্যারলেস অ্যাক্সেস পয়েন্ট (এপি) এর মাধ্যমে POE আইপি ক্যামেরাগুলিতে পাওয়ার সাপোর্ট।
- আইইইই 802.3af/১ ~ ৮ আরজে৪৫ পোর্ট পর্যন্ত পাওয়ার
- 8 x 10/100/1000Mbps অটো-সেন্সিং RJ45 পোর্ট
- 8 x 1000Mbps SFP ফাইবার পোর্ট
- 6 কেভি ইথারনেট ওভারজ প্রটেকশন, কঠোর বাইরের পরিবেশে অভিযোজিত
- অটো এমডিআই/এমডিআইএক্স সমর্থন করুন
- প্রবাহ নিয়ন্ত্রণ মোডঃ IEEE 802.3x স্ট্যান্ডার্ডের সাথে পূর্ণ ডুপ্লেক্স,অর্ধ-ডুপ্লেক্স ব্যাক চাপ মান সঙ্গে
- IEEE 802.3 10Base-T এবং IEEE 802.3u 100Base-TX সামঞ্জস্যপূর্ণ
- স্টোর-এন্ড-ফরওয়ার্ড সুইচিং প্রক্রিয়া
- অপারেটিং পরিবেশে তাপমাত্রাঃ -40 ° ~ 75 ° সি
ইন্ডাস্ট্রিয়াল ফুল গিগাবিট সুইচ স্পেসিফিকেশন
| পণ্যের নাম |
10/100/1000Mbps পরিচালিত শিল্প POE ফাইবার সুইচ (8F+8TP) |
| মডেল নং। |
IM-FP888GW |

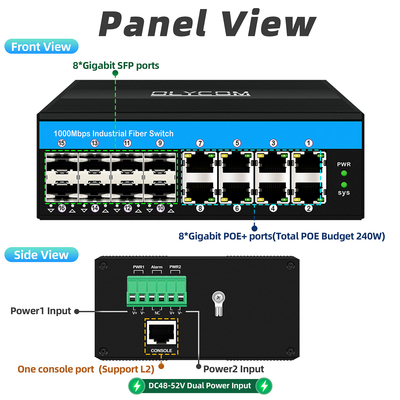

| বন্দর |
8 x 1000Mpbs SFP পোর্ট
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((সমর্থন MDI/MDIX অটো-সেন্সিং)
|
| স্ট্যান্ডার্ড |
আইইইই ৮০২।3, আইইইইই৮০২.৩ইউ, আইইইইই৮০২.৩এব, আইইইইই৮০২.৩জ, আইইইইই৮০২.১ডি এসটিপি, আইইইই৮০২.১ডাব্লু আরএসটিপি, আইইইই৮০২.১এস এমএসটিপি, আইটিইউ-টি জি.৮০২৩ ইপিআর/ওয়াই।1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID |
4096 |
| জাম্বো ফ্রেম |
9.6KB |
| ম্যাক ঠিকানা টেবিলের আকার |
৮ কে |
| স্যুইচিং বৈশিষ্ট্য |
ট্রান্সমিশন মোডঃ স্টোরেজ এবং ফরোয়ার্ড
সিস্টেমের ব্যান্ডউইথঃ 58 গিগাবাইট / সেকেন্ড (অ-ট্রাফিক জ্যাম)
DRAM এর আকারঃ 128M ফ্ল্যাশের আকারঃ 16M প্যাকেট বাফারের আকারঃ 4Mb
|
| নেটওয়ার্ক মিডিয়া |
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100/1000BASE-TX: CAT5 বা তার বেশি সুরক্ষিত twisted pair ((≤100m)
এসএফপি পোর্ট, ট্রান্সমিশন দূরত্বঃ ২০ কিমি, ৪০ কিমি, ৬০ কিমি, ৮০ কিমি, ১০০ কিমি
|
| এলইডি |
পাওয়ার, নেটওয়ার্ক, ফাইবার |
| পাওয়ার সাপ্লাই |
POE পাওয়ার সাপ্লাই ইনপুট ভোল্টেজঃ 48V (সর্বোচ্চ 52V),
একক PoE পাওয়ার সাপ্লাই আউটপুট শক্তিঃ 15.4W (পোর্ট 1 ~ 8)
(802.3 স্ট্যান্ডার্ড বিশেষ নির্দেশাবলী প্রয়োজন)
|
| পরিবেশ |
কাজের তাপমাত্রাঃ -৪০°৭৫°সি; সঞ্চয়স্থানের তাপমাত্রাঃ -৪০°৮৫°সি; কাজের আর্দ্রতাঃ ১০%৯০%, অ-কন্ডেনসিং; সঞ্চয়স্থানের আর্দ্রতাঃ ১০%৯৫%, অ-কন্ডেনসিং |
| শিল্প মান |
EMI:FCC Part 15 Subpart B Class A,EN 55022 ক্লাস এ
EMS:EN 61000-4-2 (ESD) লেভেল 3,EN 61000-4-3 (RS) লেভেল 3,EN 61000-4-4 (EFT) লেভেল 3,EN 61000-4-5 (Surge) লেভেল 3,EN 61000-4-6 (CS) লেভেল 3,EN 61000-4-8; ট্রাফিক কন্ট্রোলঃNEMA-TS2; কম্পনঃআইইসি ৬০০৬৮-২-৬; মুক্ত পতনঃ আইইসি 60068-2-32; শকঃ আইইসি 60068-2-27; রেলপথ ট্রাফিকঃ EN 50121-4
|
| নিরাপত্তা |
সিই মার্ক, বাণিজ্যিক; সিই/এলভিডি EN60950 |

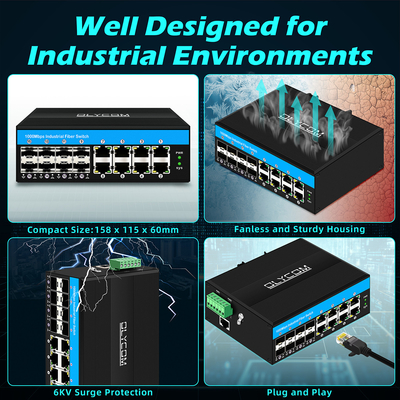

| যান্ত্রিক তথ্য |
শেলঃগোলাপযুক্ত ধাতব শেল; সুরক্ষা শ্রেণিঃIP40;
মাত্রাঃ ১৫৮ x ১১৪.৮ x ৬০ মিমি;
মাউন্ট পদ্ধতিঃডিন-রেল মাউন্ট
|
| গ্যারান্টি |
৩ বছর |

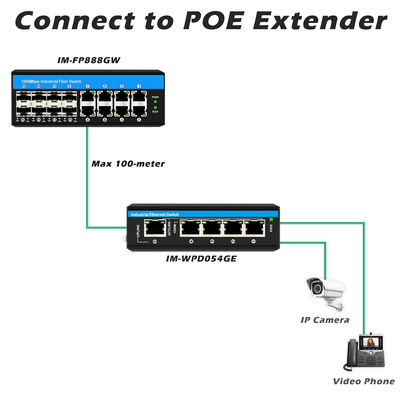

প্রয়োগ
উৎপাদন ধাপ
ঢালাই: প্রয়োজনীয় উপাদান weld
পরিষ্কার করা: পিসিবি বোর্ডে ধুলো বা অবশিষ্টাংশের কারণে কোনও সম্ভাব্য ডিসফংশন এড়াতে।
সমাবেশ: পণ্যের উপাদান যেমন প্যানেল, স্ক্রু, পিসিবি বোর্ড তৈরি করে।
পরীক্ষা: পণ্যটি মূলত একত্রিত হওয়ার পরে ভালভাবে কাজ করছে তা নিশ্চিত করার জন্য
বয়স্ক হওয়া: LED ইন্ডিকেটর, ভোল্টেজের মতো কোনও ছোটখাট সমস্যা ছাড়াই পণ্যটি দীর্ঘ সময়ের জন্য সুচারুভাবে কাজ করতে পারে কিনা তা পরীক্ষা করতে। এটি সাধারণত 24 থেকে 48 ঘন্টা স্থায়ী হয়।
পরীক্ষা: পণ্য সঠিকভাবে তথ্য বা ভিডিও সংকেত প্রক্রিয়া করতে পারে কিনা তা পরীক্ষা করতে। কোন তথ্য ক্ষতি? সংক্রমণ হার সঠিক? কোন তথ্য প্যাকেট ব্যর্থতা? এই ধরনের প্রশ্ন এই পদ্ধতিতে যাচাই করা হবে।
কোয়ালিটি কন্ট্রোল পরীক্ষা: এটি পণ্যের গুণমানের তৃতীয় এবং শেষ পরীক্ষা। যদি এটি ভাল হয়, আমাদের প্যাকিং কর্মীরা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী এটি প্যাক করবে এবং প্যাকিং বাক্সে একটি পণ্য লেবেল সংযুক্ত করবে।
উপরের সব কাজ শেষ হলে পণ্যটি বাজারে আসবে।
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1পাওয়ার ইনপুট কত?
উত্তরঃ নন-পিওই পরিচালিত সুইচগুলির জন্য, এটি ডিসি 12 ভি ~ 52 ভি গ্রহণ করে, পিওই পরিচালিত সুইচগুলির জন্য, এটি ডিসি 48 ভি ~ 52 ভি গ্রহণ করে। সমস্ত মডেল অতিরিক্ত ইনপুট সমর্থন করে।
2পিওই বাজেট কত?
উত্তরঃ স্ট্যান্ডার্ড PoE আউটপুট প্রতি পোর্টে 30W।
উদাহরণস্বরূপ IM-FP288GW নিন, এতে 8 টি PoE পোর্ট রয়েছে, তাই বাজেট 30W / পোর্ট * 8 পোর্ট = 240W।
আমরা 60W আউটপুট সমর্থন করতে পারেন যদি এটি প্রয়োজন হয়, আমাদের সাথে নিশ্চিত করুন।
3আমি কিভাবে ডিভাইসটি ইনস্টল করব?
উত্তরঃ এই সিরিজের প্রতিটি মডেল DIN35 / ওয়াল মাউন্ট সমর্থন করে।
এটি ইনস্টলেশনের জন্য প্রয়োজনীয় জিনিসপত্র যেমন স্ক্রু, মাউন্টিং কিট ইত্যাদির প্রয়োজন হয়, এর মধ্যে কিছু প্যাকিং বাক্সে অন্তর্ভুক্ত রয়েছে, কিছু নেই।
4যদি সম্ভব হয় তাহলে লেবেলটা আমার ইচ্ছে মত লিখতে পারি?
উত্তর: হ্যাঁ, অনুগ্রহ করে শুধু বিষয়বস্তু এবং বিন্যাস পাঠান, এবং আমরা আপনার নিশ্চিতকরণের জন্য একটি নমুনা টুকরা মুদ্রণ করব।
লেবেলটি সাধারণত সাইড প্যানেলের সাথে সংযুক্ত থাকে।
5আমার লোগো প্রিন্ট করা সম্ভব?
উত্তর: হ্যাঁ, এটি সাধারণত ডিভাইসের উপরের প্যানেলে থাকে।
