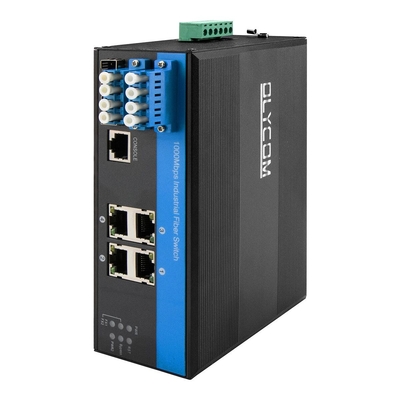

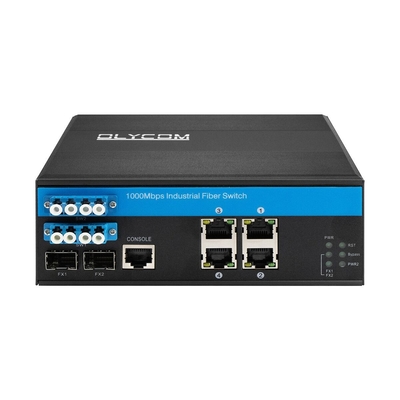

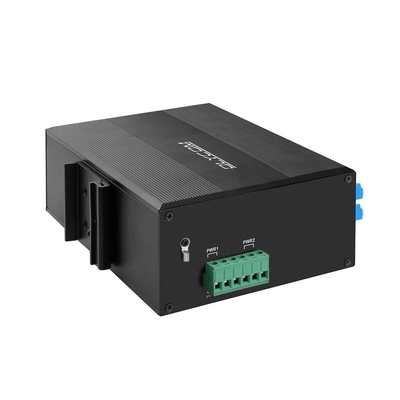

অপটিক্যাল লাইন সুরক্ষার জন্য 2*2B বাইপাস ফাংশন সহ L2 পরিচালিত ইন্ডাস্ট্রিয়াল সুইচ

1 pc
MOQ
আলোচনাযোগ্য
মূল্য
অপটিক্যাল লাইন সুরক্ষার জন্য 2*2B বাইপাস ফাংশন সহ L2 পরিচালিত ইন্ডাস্ট্রিয়াল সুইচ
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
Product name: Managed optical bypass switch
নেটওয়ার্ক: এসএনএমপি, কিউএস, এসিএল, আইজিএমপি, ভ্লান
Housing: IP40 Protection Grade, DIN Rail Type
যোগাযোগ মোড: ফুল-ডুপ্লেক্স এবং হাফ-ডুপ্লেক্স
Bypass port: 2*2B
নিরাপত্তা শ্রেণী: IP40
বিশেষভাবে তুলে ধরা:

এসএম এলসি সংযোগকারী পরিচালিত শিল্প সুইচ

,

2*2B বাইপাস ম্যানেজড ইন্ডাস্ট্রিয়াল সুইচ

,

এল২ ম্যানেজড ইন্ডাস্ট্রিয়াল সুইচ

মৌলিক তথ্য
Place of Origin: Guangdong, China
পরিচিতিমুলক নাম: Olycom
সাক্ষ্যদান: CE RoHS FCC ISO9001
Model Number: IM-FBS240GW
প্রদান
প্যাকেজিং বিবরণ: বাক্সে ১ পিসি
Delivery Time: 3~5 working days
Payment Terms: T/T,PayPal
যোগানের ক্ষমতা: 5000 পিসি/মাস
পণ্যের বর্ণনা

2*2B বাইপাস ফাংশন সহ L2 ম্যানেজড ইন্ডাস্ট্রিয়াল সুইচ

অপটিক্যাল লাইন সুরক্ষার জন্য এসএম এলসি সংযোগকারী


ম্যানেজড অপটিক্যাল বাইপাস সুইচের মূল বৈশিষ্ট্য


আইএম-এফবিএস 240 জিডাব্লু একটি 10/100/1000 এমবিপিএস শিল্প ফাইবার বাইপাস সুইচ যা নিম্নলিখিত বৈশিষ্ট্যগুলিকে সমর্থন করে

  • ব্রড ভোল্টেজ ডুয়াল পাওয়ার ইনপুট
  • ওয়েব জিইউআই ব্যবস্থাপনা

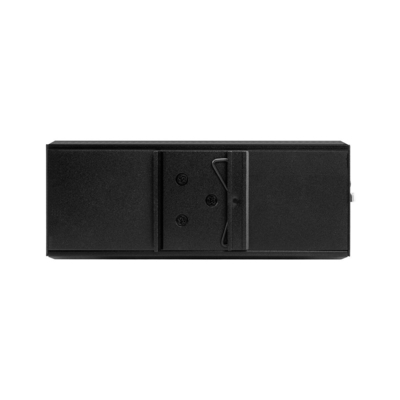

  • ডিন রেল ইনস্টলেশন
  • এফসিসি এবং সিই সার্টিফিকেশন

এবং অপটিক্যাল যোগাযোগ ও সুরক্ষা সিস্টেমের একটি অপরিহার্য অংশ হিসাবে, ফাইবার বাইপাস বিভিন্ন অপটিক্যাল পথের প্রয়োজনের জন্য অত্যন্ত নির্ভরযোগ্য এবং স্থিতিশীল যেমন

  • মেট্রোপলিটন এরিয়া নেটওয়ার্ক (এমএএন)
  • অ্যাড/ড্রপ মাল্টিপ্লেক্সিংয়ের গতিশীল কনফিগারেশন
  • সিস্টেম পর্যবেক্ষণ
  • পরীক্ষাগার গবেষণা ও উন্নয়ন

এদিকে, ফাইবার পাস সুইচ বৈশিষ্ট্য

  • নিম্ন সন্নিবেশ ক্ষতি
  • বিস্তৃত তরঙ্গদৈর্ঘ্য পরিসীমা
  • নিম্ন চ্যানেল ক্রসস্টক



ইন্ডাস্ট্রিয়াল ফুল গিগাবিট সুইচ স্পেসিফিকেশন


পণ্যের নাম

10/100/1000 এমবিপিএস পরিচালিত শিল্প ফাইবার বাইপাস সুইচ (2F+4TP)

মডেল নং।

আইএম-এফবিএস240জি জি

বন্দর

২ x2.৫জি এসএফপি পোর্ট

SM:1310nm/1550nm,২০ কিমি;1490nm/1550nm,৪০-১২০ কিমি;MM:1310nm,২ কিমি;4x10/100/১০০০M UTP RJ45 ((সমর্থন MDI/MDIX স্বয়ংক্রিয় সনাক্তকরণ)

স্ট্যান্ডার্ড

আইইইই ৮০২।3, আইইইইই৮০২.৩ইউ, আইইইইই৮০২.৩এব, আইইইইই৮০২.৩জ, আইইইইই৮০২.১ডি এসটিপি, আইইইই৮০২.১ডাব্লু আরএসটিপি, আইইইই৮০২.১এস এমএসটিপি, আইটিইউ-টি জি.৮০২৩ ইপিআর/ওয়াই।1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az

VLAND ID

4096

জাম্বো ফ্রেম

9.6KB

ম্যাক ঠিকানা টেবিল

৮ কে

স্যুইচিং বৈশিষ্ট্য

ট্রান্সমিশন মোডঃ স্টোরেজ এবং ফরোয়ার্ড

সিস্টেমের ব্যান্ডউইথঃ58জিবিপিএস (অ-ট্রাফিক জ্যাম)

DRAM আকারঃ 128M    ফ্ল্যাশ আকারঃ 16M
প্যাকেট বাফারের আকারঃ 4Mb

নেটওয়ার্ক মিডিয়া

10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)

100/১০০০BASE-TX: CAT5 বা তার বেশি সুরক্ষিত বাঁকা জোড়া ((≤100m)

এসএফপি পোর্ট, ট্রান্সমিশন দূরত্বঃ ২০ কিমি, ৪০ কিমি, ৬০ কিমি, ৮০ কিমি, ১০০ কিমি

এলইডি

পাওয়ার, নেটওয়ার্ক, ফাইবার, বাইপাস

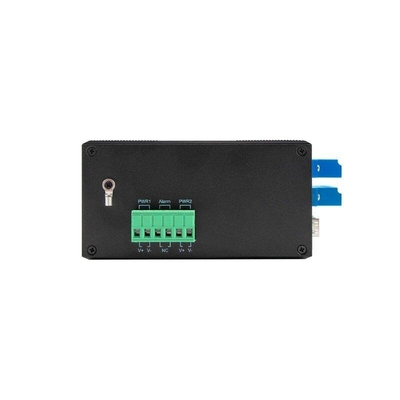

পাওয়ার সাপ্লাই

ইনপুট ভোল্টেজ:ডিসি12-52V;লোড ছাড়াই শক্তি:৫ ওয়াট;

বিপরীত সংযোগ:সমর্থন

পরিবেশ

কাজটিএমপিঃ -৪০°7৫°সি;সংরক্ষণটিemp: -৪০° ০৮৫°C;ওয়ার্কিং আর্দ্রতাঃ%%%%,ঘনীভবনহীন;স্টোরেজ আর্দ্রতাঃ%%%%%%,ঘনীভবনহীন

শিল্প মান

EMI:FCC Part 15 Subpart B Class A,EN 55022 ক্লাস এ

EMS:EN 61000-4-2 (ESD) স্তর 3,EN 61000-4-3 (RS) স্তর 3,EN 61000-4-4 (EFT) স্তর 3,EN 61000-4-5 (সার্জ) স্তর 3, EN 61000-4-6 (CS) স্তর 3,EN 61000-4-8;ট্রাফিক কন্ট্রোলঃ NEMA-TS2;কম্পনঃ আইইসি ৬০০৬৮-২-৬;মুক্ত পতনঃ আইইসি ৬০০৬৮-২-৩২;শকঃআইইসি 60068-2-27;রেল পরিবহনঃ EN 50121-4

নিরাপত্তা

সিই মার্ক, বাণিজ্যিক;CE/LVD EN60950

যান্ত্রিক তথ্য

শেলঃগোলাপযুক্ত ধাতব শেল;নিরাপত্তা শ্রেণীঃ আইপি40;

মাত্রাঃ155 এক্স113x ৬০ মিমি;

গ্যারান্টি

 3 বছর

ফাইবার বাইপাস

শ্রেণী

ইউনিট

স্পেসিফিকেশন

তরঙ্গদৈর্ঘ্যের পরিসীমা

এনএম

850±40/1300±40

১২৬০-১৬৫০

পরীক্ষার তরঙ্গদৈর্ঘ্য

এনএম

 ৮৫০/৩০০

১৩১০/১৫৫০

ইনপুট ক্ষতি

ডিবি

প্রকারঃ0.6 সর্বোচ্চঃ1.0

প্রকারঃ0.6 সর্বোচ্চঃ1.0

রিটার্ন লস

ডিবি

MM≥30 SM≥50

চ্যানেল ক্রসস্টক

ডিবি

MM≥35 SM≥55

পোলারাইজেশন ক্ষতি

ডিবি

≤০05

তরঙ্গদৈর্ঘ্যের ক্ষতি

ডিবি

≤০05

তাপমাত্রা হ্রাস

ডিবি

≤০05

পুনরাবৃত্তিযোগ্যতা

ডিবি

≤০05

অপারেটিং ভোল্টেজ

v

3.৩ ভি-৫ ভি

সেবা জীবন

সময়

≥100000000

স্যুইচিং সময়

এম এস

≤10

ট্রান্সমিশন অপটিক্যাল পাওয়ার

এম ডব্লিউ

≤৫০০

অপারেটিং তাপমাত্রা

 ওসি

 -২০ ~ +৭০

সংরক্ষণের তাপমাত্রা

ওসি

-৪০~+৮৫


প্রয়োগ


অপটিক্যাল লাইন সুরক্ষার জন্য 2*2B বাইপাস ফাংশন সহ L2 পরিচালিত ইন্ডাস্ট্রিয়াল সুইচ 0

অপটিক্যাল লাইন সুরক্ষার জন্য 2*2B বাইপাস ফাংশন সহ L2 পরিচালিত ইন্ডাস্ট্রিয়াল সুইচ 1


উৎপাদন ধাপ


ঢালাই: প্রয়োজনীয় উপাদান weld

পরিষ্কার করা: পিসিবি বোর্ডে ধুলো বা অবশিষ্টাংশের কারণে কোনও সম্ভাব্য ডিসফংশন এড়াতে।

সমাবেশ: পণ্যের উপাদান যেমন প্যানেল, স্ক্রু, পিসিবি বোর্ড তৈরি করে।

পরীক্ষা: পণ্যটি মূলত একত্রিত হওয়ার পরে ভালভাবে কাজ করছে তা নিশ্চিত করার জন্য

বয়স্ক হওয়া: LED ইন্ডিকেটর, ভোল্টেজের মতো কোনও ছোটখাট সমস্যা ছাড়াই পণ্যটি দীর্ঘ সময়ের জন্য সুচারুভাবে কাজ করতে পারে কিনা তা পরীক্ষা করতে। এটি সাধারণত 24 থেকে 48 ঘন্টা স্থায়ী হয়।

পরীক্ষা: পণ্য সঠিকভাবে তথ্য বা ভিডিও সংকেত প্রক্রিয়া করতে পারে কিনা তা পরীক্ষা করতে। কোন তথ্য ক্ষতি? সংক্রমণ হার সঠিক? কোন তথ্য প্যাকেট ব্যর্থতা? এই ধরনের প্রশ্ন এই পদ্ধতিতে যাচাই করা হবে।

কোয়ালিটি কন্ট্রোল পরীক্ষা: এটি পণ্যের গুণমানের তৃতীয় এবং শেষ পরীক্ষা। যদি এটি ভাল হয়, আমাদের প্যাকিং কর্মীরা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী এটি প্যাক করবে এবং প্যাকিং বাক্সে একটি পণ্য লেবেল সংযুক্ত করবে।

উপরের সব কাজ শেষ হলে পণ্যটি বাজারে আসবে।


প্রায়শই জিজ্ঞাসিত প্রশ্নঃ


অপটিক্যাল বাইপাস সুইচ কি?

উত্তরঃ এটি একটি বাইপাস টিএপি নামেও পরিচিত যা বিদ্যুৎ বিচ্ছিন্নতা বা ব্যর্থতার সময় স্বয়ংক্রিয়ভাবে ত্রুটিযুক্ত নোডগুলি স্যুইচ করতে ব্যবহৃত হয়, এটি সম্পূর্ণ অপটিক্যাল সংক্রমণ সুরক্ষিত করে।


কোথায় এটি ব্যবহার করা হয়?

উঃ এটি মূলত নেটওয়ার্ক আউটপুট প্রতিরোধ, নেটওয়ার্ক রক্ষা বা অপটিক্যাল টেলিযোগাযোগ নেটওয়ার্কিং সিস্টেম নিয়ন্ত্রণ করতে ব্যবহৃত হয়।

এটি রিং বা রৈখিক ফাইবার নেটওয়ার্ক আর্কিটেকচারে যেমন রেল যোগাযোগ ব্যবস্থা, কারখানা অটোমেশন এবং পাওয়ার সাবস্টেশনগুলিতে ব্যবহার করা যেতে পারে।


অর্ডার করার বিকল্পগুলো কি কি?

উত্তরঃ আপনার পছন্দের জন্য এসসি সংযোগকারী সিঙ্গেলমোড (৪ পোর্ট), এলসি সিঙ্গেলমোড (৪ পোর্ট এবং ৮ পোর্ট) এবং এলসি মাল্টিমোড (৪ পোর্ট এবং ৮ পোর্ট) রয়েছে।


আপনার অপটিক্যাল বাইপাস ইউনিট কি বিভিন্ন সুইচ দিয়ে কাজ করতে পারে?

উত্তর: হ্যাঁ, এই ডিভাইসটি অপটিক্যাল ট্রান্সমিশন স্তরের এবং কোন নেটওয়ার্ক প্রোটোকল জড়িত নয়।

এটি বিভিন্ন অপটিক্যাল রেট ((100M/1G/2.5G/10G/25G/40G/100G) এর যেকোনো সুইচ দিয়ে কাজ করতে পারে।


যদি সম্ভব হয় তাহলে দেয়ালে লাগানোর জন্য?

উত্তরঃ হ্যাঁ, স্ট্যান্ডার্ড ইনস্টলেশনটি ডিআইএন রেল। আমাদের দেয়ালের জন্য মাউন্ট খাঁজগুলির সাথে একটি বিশেষ পিছনের প্যানেল রয়েছে।

প্যাকিং তালিকায় একটি জোড়া মাউন্টিং হ্যাঙ্গার থাকবে।
