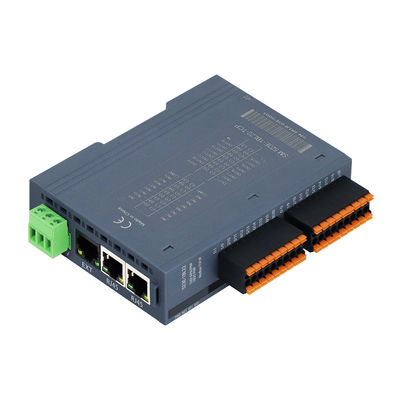

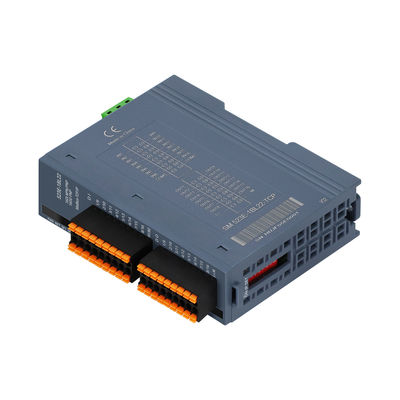

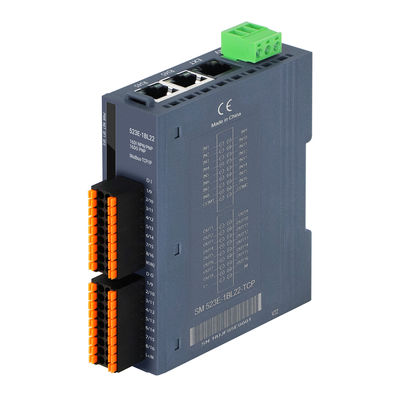

Modbus-TCP বাস PAL I/O সিস্টেম 16DI+16DO PNP DC24V ইনপুট 2RJ45 IP20 for Industrial Control

মডেল

OM523E ডিস্ট্রিবিউটেড স্কেলেবল কাপলার

প্রযুক্তিগত স্পেসিফিকেশন

অপারেটিং ভোল্টেজ

24VDC (18VDC~28VDC)

অপারেটিং কারেন্ট কনসাম্পশন

বিভিন্ন পণ্যের মডেল ভিন্ন, বিস্তারিত জানার জন্য পণ্যের ম্যানুয়াল দেখুন।

পাওয়ার সুরক্ষা

অ্যান্টি-রিভার্স কানেকশন সুরক্ষা, সার্জ অ্যাবজর্পশন

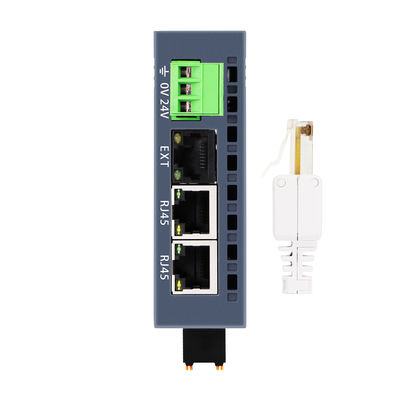

কমিউনিকেশন ইন্টারফেস

2*RJ45

এক্সপেনশন মডিউল ইন্টারফেস

1*RJ45

পাওয়ার টার্মিনাল টাইপ

প্লাগ-ইন কানেক্টর, স্ক্রু টার্মিনাল

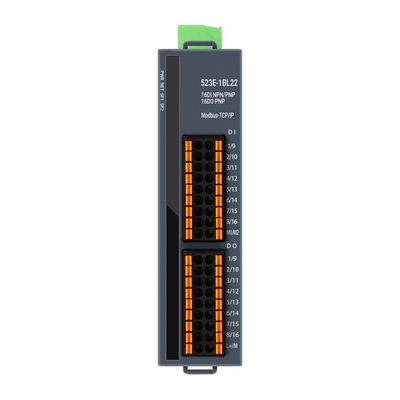

সিগন্যাল টার্মিনাল টাইপ

প্লাগ-ইন কানেক্টর, ডাইরেক্ট প্লাগ-ইন PUSH-IN কানেকশন পোর্ট

ডিসপ্লে নির্দেশাবলী

পাওয়ার ইন্ডিকেটর লাইট, NET সবুজ ইন্ডিকেটর লাইট, SF লাল ইন্ডিকেটর লাইট,IO সিগন্যাল সবুজ ইন্ডিকেটর লাইট

প্রোটোকল

Modbus-TCP/IP

মাস্টার-স্লেভ ক্যাটাগরি

স্বাধীন স্লেভ ডিভাইস

 অন্টোলজি IO পয়েন্ট

হ্যাঁ, বিস্তারিত জানার জন্য অর্ডারিং ডেটা দেখুন

ওভারকারেন্ট সুরক্ষা থ্রেশহোল্ড

1.5A,5ms

IO রেসপন্স টাইম

ন্যূনতম 5ms

এক্সপেনশন ক্ষমতা

16টি EM500E-EM মডিউল সম্প্রসারণ সমর্থন করে

কেবল দৈর্ঘ্য (শিল্ডেড)

সর্বোচ্চ 500m

কেবল দৈর্ঘ্য (আনশিল্ডেড)

দীর্ঘতম ইনপুট পয়েন্ট 300m, দীর্ঘতম আউটপুট পয়েন্ট 150m

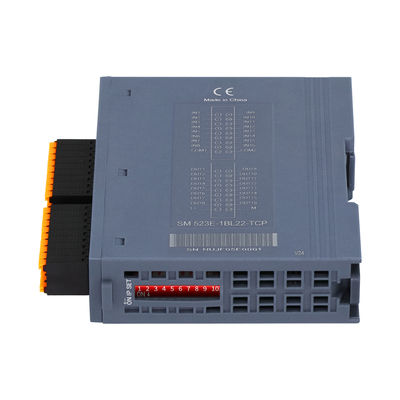

স্লেভ সেটিংস

IP সেটিংস

ডিপ সুইচ বা ওয়েব পেজ দ্বারা সেট করা

প্রতি সেগমেন্টে সর্বোচ্চ স্টেশনের সংখ্যা

255 (সমর্থিত স্টেশনের নির্দিষ্ট সংখ্যা প্রধান স্টেশন দ্বারা নির্ধারিত হয়)

কাজের পরিবেশ

কাজের তাপমাত্রা

-20~60℃

কাজের আর্দ্রতা

5%~90% (কোন কনডেনসিং নেই)

সুরক্ষা স্তর

IP20

মাত্রা (L*W*H)

27mm*104mm*114mm

স্পেসিফিকেশন

প্রোডাক্ট নং

OM521E ভার্টিকাল ইন্টারনাল বাস ডিস্ট্রিবিউটেড এক্সপান্ডেবল কাপলার, Modbus-TCP বাস, 3 RJ45 পোর্ট, WellAUBUS ব্যাকপ্লেন বাস (ব্ল্যাক RJ45 পোর্ট নেটওয়ার্ক কেবল ক্যাসকেডিং, ক্যাটাগরি 5e নেটওয়ার্ক কেবল মডিউল দৈর্ঘ্য (20 মিটার পর্যন্ত সীমিত), মোট এক্সটেনশন কেবল মোট (150 মিটার পর্যন্ত সীমিত), এবং 16টি মডিউল সম্প্রসারণ করা যেতে পারে। 24VDC পাওয়ার সাপ্লাই, 8-বিট ডায়াল সেটিং স্টেশন IP অ্যাড্রেস সহ, বডিতে 32DI (কমন ক্যাথোড/কমন অ্যানোড ইনপুট) রয়েছে, IP20 সুরক্ষা স্তর, DN35 রেল ইনস্টলেশন সমর্থন করে

OM521E-1BL22-TCP

OM522E ভার্টিকাল ইন্টারনাল বাস ডিস্ট্রিবিউটেড স্কেলেবল কাপলার, Modbus-TCP বাস, 3 RJ45 পোর্ট, WellAUBUS ব্যাকপ্লেন বাস (ব্ল্যাক RJ45 পোর্ট নেটওয়ার্ক কেবল ক্যাসকেড, ক্যাটাগরি 5e নেটওয়ার্ক কেবল মডিউল দৈর্ঘ্য (20 মিটার পর্যন্ত সীমিত), মোট এক্সটেনশন কেবল মোট (150 মিটার পর্যন্ত সীমিত) এবং 16টি মডিউল পর্যন্ত সম্প্রসারণ করা যেতে পারে। 24VDC পাওয়ার সাপ্লাই, স্টেশন IP অ্যাড্রেস সেট করার জন্য 8-ডিজিট ডায়াল কোড সহ, বডিতে 32DO (PNP আউটপুট) রয়েছে, IP20 সুরক্ষা স্তর, DN35 রেল ইনস্টলেশন সমর্থন করে

OM522E-1BL22-TCP

OM523E ভার্টিকাল ইন্টারনাল বাস ডিস্ট্রিবিউটেড এক্সপান্ডেবল কাপলার, Modbus-TCP বাস, 3 RJ45 পোর্ট, WellAUBUS ব্যাকপ্লেন বাস (ব্ল্যাক RJ45 পোর্ট নেটওয়ার্ক কেবল ক্যাসকেডিং, ক্যাটাগরি 5e নেটওয়ার্ক কেবল মডিউল দৈর্ঘ্য (20 মিটার পর্যন্ত সীমিত), মোট এক্সটেনশন কেবল মোট (150 মিটার পর্যন্ত সীমিত), এবং 16টি মডিউল সম্প্রসারণ করা যেতে পারে। 24VDC পাওয়ার সাপ্লাই, 8-বিট ডায়াল সেটিং স্টেশন IP অ্যাড্রেস সহ, বডিতে 16DI (কমন ক্যাথোড/কমন অ্যানোড ইনপুট), 16DO (PNP আউটপুট) রয়েছে, IP20 সুরক্ষা স্তর, DN35 রেল ইনস্টলেশন সমর্থন করে

OM523E-1BL22-TCP
