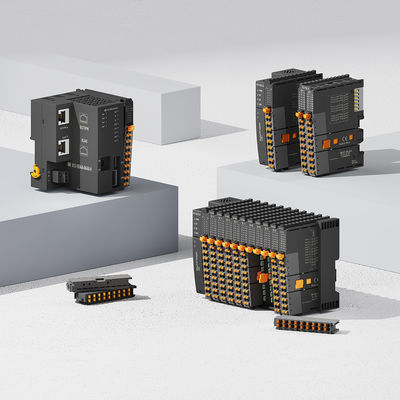

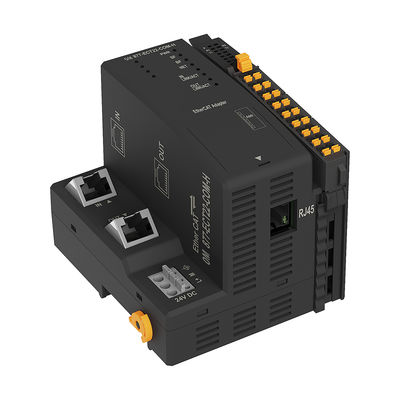

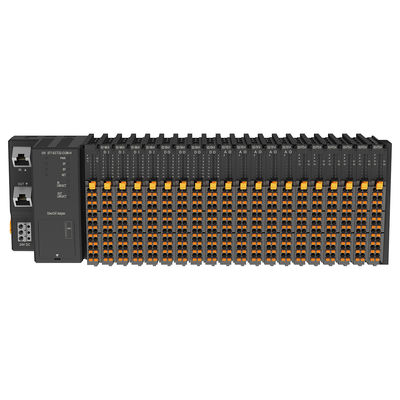

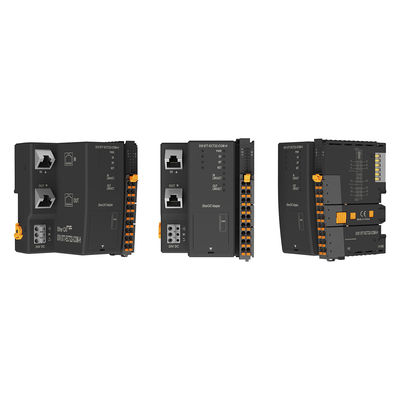

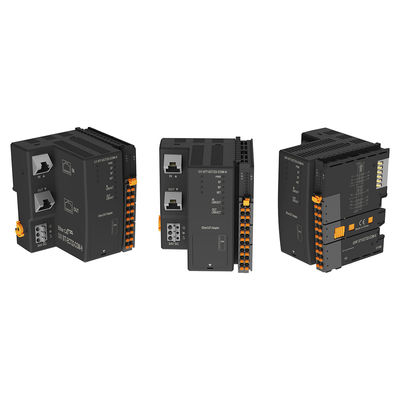

PLC IO মডিউল SM877H সিরিয়াল যোগাযোগ ইথারক্যাট বাস কাপলার IO মডিউল যা ৩২টি মডিউল পর্যন্ত প্রসারিত করা যায়

মডেল

SM877H ইথারক্যাট সিরিয়াল যোগাযোগ কাপলার

SM877H প্রোফিনট-আরটি সিরিয়াল যোগাযোগ কাপলার

পণ্যের বর্ণনা

3টি RJ45 ইন্টারফেস, 24VDC পাওয়ার সাপ্লাই, স্থিতিশীল কর্মক্ষমতা এবং শক্তিশালী অ্যান্টি-হস্তক্ষেপ কর্মক্ষমতা

প্রযুক্তিগত বৈশিষ্ট্য

পণ্যের নং.

OM 877-ECT22-COM-H

OM 877-PNT22-COM-H

বৈদ্যুতিক ইন্টারফেস

RJ45

I/O পাওয়ার

24VDC(রেটেড), আউটপুট কারেন্ট＜10A

কারেন্ট খরচ

96mA

কেবলের দৈর্ঘ্য (shielded twisted pair)

1000m(ব্যবহৃত প্রকৃত বাউড রেট দ্বারা নির্ধারিত)

বাস +5VDC কারেন্ট ক্যাপাসিটি

<2A (যদি সম্প্রসারণ মডিউলের সংখ্যা 16-এর বেশি হয়, তাহলে অবশ্যই একটি SM898-24D05-H পাওয়ার রিলে মডিউল যোগ করুন)

প্রোটোকল

ইথারক্যাটস্ল্যাভ স্টেশন

প্রোফিনট-আরটিস্ল্যাভ স্টেশন

স্ল্যাভ স্টেশন সেটিংস

ঠিকানা সেটিংস

DIP সুইচ দ্বারা কনফিগার করা হয়েছে বা মাস্টার স্টেশন দ্বারা নির্ধারিত

প্রোগ্রামিং সফ্টওয়্যার দ্বারা কনফিগার করা হয়েছে বা মাস্টার স্টেশন দ্বারা নির্ধারিত

প্রতি সেগমেন্টে স্টেশনের সর্বোচ্চ সংখ্যা

255

বিচ্ছিন্নতা

চ্যানেল এবং বাসের মধ্যে

হ্যাঁ

বাসে পাওয়ার

হ্যাঁ

অন্টোলজি যে I/O-এর সাথে আসে তার সংখ্যা

না

ডিসপ্লে ইঙ্গিত

পাওয়ার +24V সবুজ আলো, BF লাল আলো, SF লাল আলো, নেট লাল আলো

সিস্টেম পাওয়ার ডায়াগনস্টিকস এবং সতর্কতা

সমর্থন

কাজের পরিবেশ

কাজের তাপমাত্রা: -20～60℃, আপেক্ষিক আর্দ্রতা: 5%～90% (কোনোn-ঘনীভবন)

মাত্রা (L× W× H)

84*103*82

স্পেসিফিকেশন

পণ্যের নং.

SM877H সিরিয়াল যোগাযোগ কাপলার, ইথারক্যাট বাস, 3টি RJ45 পোর্ট, ওয়েলবাস ব্যাকপ্লেন বাস, 32টি মডিউল পর্যন্ত প্রসারিত করা যেতে পারে, 24VDC পাওয়ার সাপ্লাই, স্টেশন আইডি ঠিকানা সেট করার জন্য 6-সংখ্যার ডায়াল কোড সহ, 2টি RS485 বা RS232 ইন্টারফেস, Modbus RTU এবং ফ্রি পোর্ট প্রোটোকল সমর্থন করে, টার্মিনালগুলি প্লাগযোগ্য

OM 877-ECT22-COM-H

SM877H সিরিয়াল যোগাযোগ কাপলার, প্রোফিনট-আরটি বাস, 3টি RJ45 পোর্ট, ওয়েলবাস ব্যাকপ্লেন বাস, 32টি মডিউল পর্যন্ত প্রসারিত করা যেতে পারে, 24VDC পাওয়ার সাপ্লাই, 2টি RS485 বা RS232 ইন্টারফেস, Modbus RTU এবং ফ্রি পোর্ট প্রোটোকল সমর্থন করে, টার্মিনালগুলি প্লাগযোগ্য

OM 877-PNT22-COM-H
