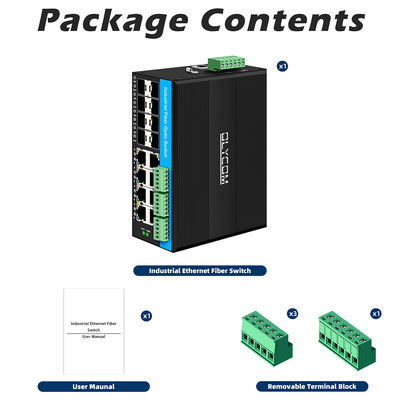

ক্যান বাস আরএস৪৮৫ সহ পরিচালিত শিল্প ফাইবার সুইচ, ৬ পোর্ট, কঠিন ব্যবহারের জন্য, ফ্যানবিহীন, IP40 রেটিং

পণ্যের নাম

ক্যান বাস এবং RS485 সহ 10/100/1000Mbps ম্যানেজড ইন্ডাস্ট্রিয়াল ফাইবার সুইচ

মডেল নং.

IM-FS880GW-2C4D

পোর্ট

8 x 1000Mpbs SFP পোর্ট

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45(MDI/MDIX অটো-সেন্সিং সমর্থন করে)

2 x ক্যান বাস (স্ট্যান্ডার্ড ফ্রেম 11-বিট আইডি, বর্ধিত ফ্রেম 29-বিট আইডি,

J1939, CANopen, DeviceNet এবং অন্যান্য প্রোটোকল সমর্থন করে (ফার্মওয়্যার কনফিগারেশন প্রয়োজন)

4 x RS485 (TCP/UDP প্রোটোকল সমর্থন করে)

1 x কনসোল পোর্ট (RJ45, বাউড রেট: 115200)

স্ট্যান্ডার্ড

IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az

VLAND আইডি

4096

জাম্বো ফ্রেম

9.6KB

MAC অ্যাড্রেস টেবিলের আকার

8K

সুইচিং বৈশিষ্ট্য

ট্রান্সমিশন মোড: স্টোরেজ এবং ফরোয়ার্ড

সিস্টেম ব্যান্ডউইথ: 58Gbps (নন-ট্র্যাফিক জ্যাম)

DRAM আকার: 128M ফ্ল্যাশ আকার: 16M প্যাকেট বাফার আকার: 4Mb

প্রোটোকল

IEEE 802.3(10Base-T)

IEEE 802.3u(100Base-TX)

IEEE 802.3ab(1000Base-TX)

IEEE 802.3z (1000Base-X )

IEEE 802.1D (STP)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

ITU-T G.8032 ERPS রিং

IEEE 802.1Q( VLAN)

IEEE 802.3x (ফ্লো কন্ট্রোল)

IEEE 802.3ad (LACP)

IEEE 802.1p (QoS)

IEEE 802.1ab(LLDP)

IEEE 802.1az(EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

L2+ ম্যানেজড

IEEE802.1q VLAN, পোর্ট VLAN, Mac VLAN ভিত্তিক, IP সাবনেট VLAN, প্রোটোকল VLAN, VLAN রূপান্তর MVR সমর্থন করে।

IEEE802.3az EEE (এনার্জি এফিসিয়েন্ট ইথারনেট) ম্যানেজমেন্ট সমর্থন করে, বিদ্যুতের ব্যবহারকে অপটিমাইজ করে।

STP, RSTP, MSTP, ITU-T G.8032 ইথারনেট সুরক্ষা রিং (EPR) সমর্থন করে।

QoS, ট্রান্সমিশন ক্লাসিফিকেশন QoS, CoS, ব্যান্ডউইথ কন্ট্রোল (ইনপুট/আউটপুট দিক), স্টর্ম সাপ্রেশন, ডিফারেনশিয়াল সার্ভিসেস সমর্থন করে।

ডায়নামিক IEEE 802.3ad LACP লিঙ্ক অ্যাগ্রিগেশন, স্ট্যাটিক লিঙ্ক অ্যাগ্রিগেশন সমর্থন করে।

IGMP/MLD ডিটেকশন V1/V2/V3, IGMP ফিল্টারিং/অ্যাডজাস্টমেন্ট, IGMP ক্যোয়ারী সমর্থন করে।

IGMP প্রক্সি রিপোর্ট, MLD ডিটেকশন সমর্থন করে।

নিরাপত্তা: পোর্ট এবং Mac IEEE802.1X, RADIUS, ACL এর উপর ভিত্তি করে।

IEEE802.3az EEE (এনার্জি এফিসিয়েন্ট ইথারনেট) TACACS+, HTTP/HTTPS, SSL/SSH v2 সমর্থন করে।

Cisco®-এর মতো CLI, ওয়েব নেটওয়ার্ক ম্যানেজমেন্ট, SNMP v1/v2c/v3, Telnet সমর্থন করে।

TFTP এবং HTTP-এর মাধ্যমে সফ্টওয়্যার আপগ্রেড সমর্থন করে, আপগ্রেড ব্যর্থতা রোধ করতে ফার্মওয়্যার রিডান্ডেন্সি।

RMON, MIB II, মিররিং, ইভেন্ট লগ, DNS, NTP/SNTP, IEEE802.1ab LLDP সমর্থন করে।

IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL সমর্থন করে।

সিরিয়ালCRT, CLI, Telnet, SNMP, HTTP, SSH/SSL সমর্থন করে

পাওয়ার সাপ্লাই

DC12-52V, রিডান্ড্যান্ট ডুয়াল পাওয়ার ইনপুট এবং রিভার্স পোলারিটি সমর্থন করে

নো-লোড পাওয়ার: 3.6W

ফুল-লোড পাওয়ার: 11.2W

ক্যান বাস

স্ট্যান্ডার্ডস: ISO 11898-2 (হাই-স্পিড ক্যান)

যোগাযোগের হার: 10Kbps~1Mbps (কনফিগারযোগ্য)

নোডের সর্বোচ্চ সংখ্যা: 110 (ডিফল্ট টার্মিনাল প্রতিরোধের মিল)

টার্মিনাল প্রতিরোধ: 120Ω (প্রতিটি ক্যানের জন্য ঐচ্ছিক টার্মিনাল প্রতিরোধক বিল্ট-ইন)

আইসোলেশন সুরক্ষা: 2500V DC আইসোলেশন সমর্থন করে (ঐচ্ছিক)

যোগাযোগ প্রোটোকল: ক্যান 2.0A/B, ক্যান FD সমর্থন করে

বাস ভোল্টেজ রেঞ্জ: -3V ~ +32V (অ্যান্টি-সার্জ সুরক্ষা)

RS485

স্ট্যান্ডার্ডস: TIA/EIA-485-A

ওয়ার্কিং মোড: ফুল-ডুপ্লেক্স বা হাফ-ডুপ্লেক্স (কনফিগারযোগ্য)

যোগাযোগের হার: 115200bps (কনফিগারযোগ্য)

নোডের সর্বোচ্চ সংখ্যা: 32 (ডিফল্ট) বা 256 পর্যন্ত প্রসারিত করা যেতে পারে (রিপিটার প্রয়োজন)

আইসোলেশন সুরক্ষা: 1500V DC আইসোলেশন সমর্থন করে (ঐচ্ছিক)

বাস ভোল্টেজ রেঞ্জ: -7V ~ +12V (সার্জ সুরক্ষা)

RS485/ক্যান স্থিতিশীলতা

চরম তাপমাত্রায় একটানা 72-ঘণ্টা ফুল-লোড যোগাযোগ পরীক্ষা, যোগাযোগের বিট ত্রুটির হার ≤1e-9

LEDs

পাওয়ার, নেটওয়ার্ক, ফাইবার, সিস্টেম

পরিবেশ

ওয়ার্কিং টেম্প:-40°～ 75°C ; স্টোরেজ টেম্প:-40°～ 85°C;ওয়ার্কিং হিউমিডিটি:10%～90%, নন-কন্ডেন্সিং; স্টোরেজ হিউমিডিটি:10%～95%, নন-কন্ডেন্সিং

শিল্প মান

ইথারনেট/SFP ইন্টারফেস:

IEC61000-4-2 (ESD, ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ ইমিউনিটি)

এয়ার ডিসচার্জ: ±15KV

যোগাযোগ ডিসচার্জ: ±8KV

IEC61000-4-4 (EFT, বৈদ্যুতিক দ্রুত ট্রানজিয়েন্ট পালস ইন্টারফারেন্স)

সংকেত: ±6KV

IEC61000-4-5 (সার্জ, সার্জ লাইটনিং ইন্টারফারেন্স)

সংকেত: ডিফারেনশিয়াল মোড ± 2KV

সাধারণ মোড ± 6KV

RS485/ক্যান ইন্টারফেস:

IEC 61000-4-2 (ESD, ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ ইমিউনিটি)

যোগাযোগ ডিসচার্জ: ±8KV

IEC 61000-4-5 (সার্জ, সার্জ এবং বিদ্যুতের হস্তক্ষেপ)

সংকেত: ডিফারেনশিয়াল মোড ± 2KV

নিরাপত্তা

CE-EMC:

EN 55032:2015+AC:2016+A1:2020+A11:2020

EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021/AC:2022

CE-LVD:

EN IEC 62368-1:2020+A11:2020

FCC:

47 CFR FCC পার্ট 15 সাবপার্ট B (ক্লাস B) ANSI C63.4:2014

যান্ত্রিক তথ্য

শেল: ঢেউতোলা ধাতব শেল; নিরাপত্তা শ্রেণী: IP40;

মাত্রা: 158 x 114.8 x 60 মিমি;

মাউন্টিং পদ্ধতি: দিন-রেল মাউন্টিং

শিল্প অপটিক্যাল মডিউল

OSPL1G05D

1000BASE-SX

OSPL1G06D

1000BASE-SX(1310nm)

OSPL1G20D

1000BASE-LX

OSPL1G40D

1000BASE-EX

OSBL1G20D-35

1000BASE-BX-U(TX 1310 RX1550)

OSBL1G20D-53

1000BASE-BX-D(TX 1550 RX1310)

শিল্প DIN পাওয়ার সাপ্লাই

IM-DAC220/DC12V1.67A

AC220V থেকে DC12V1.67A, -30℃～70℃

IM-DAC220/DC24V1A

AC220V থেকে DC24V1A, -30℃～70℃
