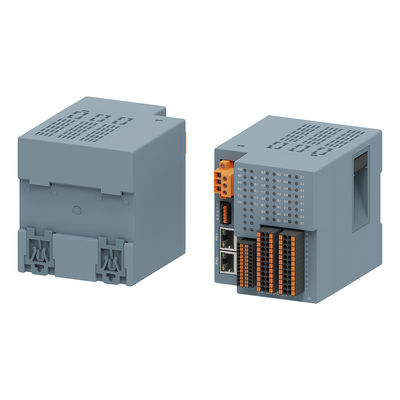

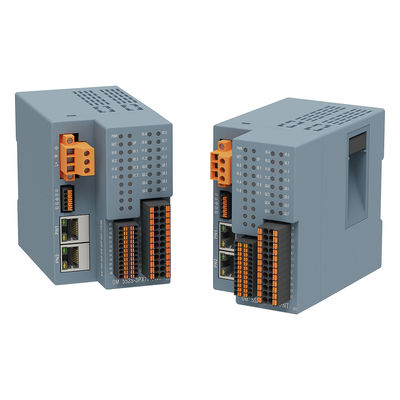

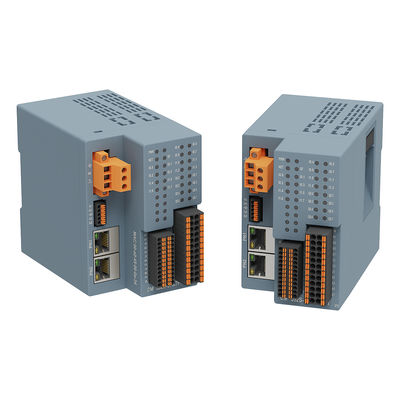

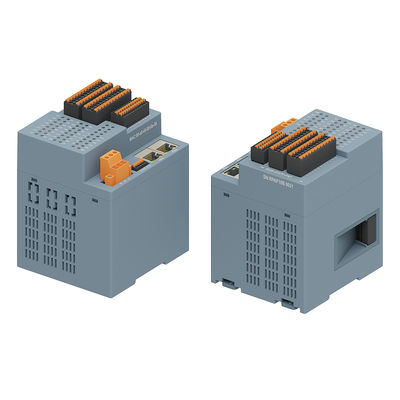

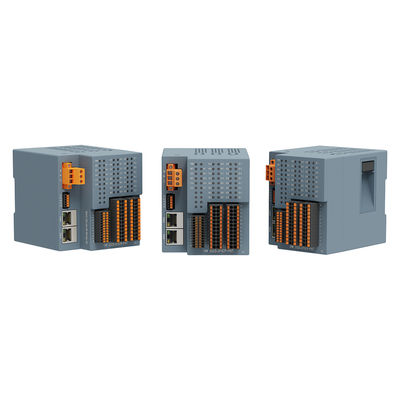

PLC IO মডিউল OM55*S স্ট্যান্ডঅ্যালোন প্রোফিনেট আরটি প্রোটোকল DI DO AI AO IP20

Product Name

SM55xS Pro inet RT স্লেভ মডিউল

Technical Specifications

পণ্য নং.

অথবা কারেন্ট (0-20mA), 2 RS485 ইন্টারফেস, Modbus RTU এবং ফ্রি পোর্ট প্রোটোকল সমর্থন করে 115.2Kbps পর্যন্ত বাউড রেট সহ, XML ফাইলের মাধ্যমে সিরিয়াল পোর্ট প্যারামিটার কনফিগার করে, প্রধান স্টেশনের জন্য কোনো প্রোগ্রামিং প্রয়োজন নেই, IP20 সুরক্ষা স্তর, অভ্যন্তরীণ বাস এক্সপেনশন মডিউল সমর্থন করে না, DN35 রেল ইনস্টলেশন সমর্থন করে 551S-3PI7C-PNT

অথবা কারেন্ট (0-20mA), 2 RS485 ইন্টারফেস, Modbus RTU এবং ফ্রি পোর্ট প্রোটোকল সমর্থন করে 115.2Kbps পর্যন্ত বাউড রেট সহ, XML ফাইলের মাধ্যমে সিরিয়াল পোর্ট প্যারামিটার কনফিগার করে, প্রধান স্টেশনের জন্য কোনো প্রোগ্রামিং প্রয়োজন নেই, IP20 সুরক্ষা স্তর, অভ্যন্তরীণ বাস এক্সপেনশন মডিউল সমর্থন করে না, DN35 রেল ইনস্টলেশন সমর্থন করে 552S-3PX7F-PNT

অথবা কারেন্ট (0-20mA), 2 RS485 ইন্টারফেস, Modbus RTU এবং ফ্রি পোর্ট প্রোটোকল সমর্থন করে 115.2Kbps পর্যন্ত বাউড রেট সহ, XML ফাইলের মাধ্যমে সিরিয়াল পোর্ট প্যারামিটার কনফিগার করে, প্রধান স্টেশনের জন্য কোনো প্রোগ্রামিং প্রয়োজন নেই, IP20 সুরক্ষা স্তর, অভ্যন্তরীণ বাস এক্সপেনশন মডিউল সমর্থন করে না, DN35 রেল ইনস্টলেশন সমর্থন করে 555S-3PI7F-PNT

অথবা কারেন্ট (0-20mA), 2 RS485 ইন্টারফেস, Modbus RTU এবং ফ্রি পোর্ট প্রোটোকল সমর্থন করে 115.2Kbps পর্যন্ত বাউড রেট সহ, XML ফাইলের মাধ্যমে সিরিয়াল পোর্ট প্যারামিটার কনফিগার করে, প্রধান স্টেশনের জন্য কোনো প্রোগ্রামিং প্রয়োজন নেই, IP20 সুরক্ষা স্তর, অভ্যন্তরীণ বাস এক্সপেনশন মডিউল সমর্থন করে না, DN35 রেল ইনস্টলেশন সমর্থন করে 555S-3PX7F-PNT

Working Voltage

24VDC (অনুমোদিত ভোল্টেজ পরিসীমা 18VDC~28VDC)

অপারেটিং Current Loss

200mA

240mA

220mA

260mA

পাওয়ার Protection

বিপরীত সংযোগ সুরক্ষা, surge শোষণ

Communication Interface

2*RJ45

পাওয়ার Terminal Type

প্লাগ করা কানেক্টর, স্ক্রু ওয়্যারিং সংযোগ পোর্ট

সংকেত Terminal Type

প্লাগ করা কানেক্টর, সরাসরি PUSH-IN ওয়্যারিং পোর্ট

ডিসপ্লে Indication

পাওয়ার সাপ্লাই, নেট সবুজ সূচক আলো, SF লাল সূচক আলো, IO সংকেত সবুজ সূচক আলো

প্রোটোকল

Prof inet-RT

মাস্টার-স্লেভ Categories

স্ট্যান্ডঅ্যালোন স্লেভ ডিভাইস

অনুমতি দিন Static Current

1mA

ইনসুলেশন Test Voltage

500VDC

ডিজিটাল ইনপুট প্রযুক্তিগত পরামিতি

ইনপুট পয়েন্ট

12

24

12

24

ইনপুট বৈশিষ্ট্য

সোর্স/ড্রেন টাইপ

রেটিং

24VDC (অনুমোদিত ভোল্টেজ পরিসীমা 18VDC~28VDC)

"0" সংকেত

সর্বোচ্চ 5VDC, 1mA

"1" সংকেত

ন্যূনতম 15VDC, 2.5mA

0 থেকে 1 পর্যন্ত, সর্বনিম্ন বিলম্ব

1ms

1 থেকে 0 পর্যন্ত, সর্বনিম্ন বিলম্ব

1ms

ক্যাবল দৈর্ঘ্য (অরক্ষিত)

সর্বোচ্চ 300m

ক্যাবল দৈর্ঘ্য (শিল্ডিং)

সর্বোচ্চ 500m

ডিজিটাল আউটপুট প্রযুক্তিগত পরামিতি

আউটপুট পয়েন্ট

8

16

8

16

আউটপুট বৈশিষ্ট্য

রিলে আউটপুট

আউটপুট ওভারভোল্টেজ সুরক্ষা

--

লিকেজ কারেন্ট

--

সর্বোচ্চ হালকা লোড

--

আউটপুট কারেন্ট“1’

2A

প্রতিরোধী লোড, সর্বোচ্চ

1Hz

ইনডাকটিভ লোড, সর্বোচ্চ

0.5Hz

হালকা লোড, সর্বোচ্চ

1Hz

যান্ত্রিক লোড, সর্বোচ্চ

10Hz

ইনসুলেশন টেস্ট ভোল্টেজ

500VDC

ক্যাবল দৈর্ঘ্য (অরক্ষিত)

সর্বোচ্চ 150m

ক্যাবল দৈর্ঘ্য (শিল্ডিং)

সর্বোচ্চ 500m

অ্যানালগ ইনপুট/আউটপুট প্রযুক্তিগত পরামিতি

রেজোলিউশন

16

ইনপুট পয়েন্ট

4

--

4

ইনপুট প্রকার

ডিফারেনশিয়াল ইনপুট (সিঙ্গেল এন্ডেড ইনপুট সমর্থন করে)

আউটপুট পয়েন্ট

--

8

4

অ্যানালগ-টু-ডিজিটাল রূপান্তর সময়

--

300us এর কম

সিমুলেটেড ভোল্টেজ আউটপুট স্টেপ রেসপন্স

--

0.2ms থেকে 95%

সিমুলেটেড কারেন্ট আউটপুট স্টেপ রেসপন্স

--

1.2ms থেকে 95%

আউটপুট ত্রুটি

--

সাধারণত 土0.5%, সর্বোচ্চ 土2%

সাধারণ মোড ভোল্টেজ

--

সংকেত ভোল্টেজ + সাধারণ মোড ভোল্টেজ (12V এর মধ্যে)

আউটপুট লোড

--

ভোল্টেজ আউটপুট: 5000 Ω (ন্যূনতম) কারেন্ট আউটপুট: 500 Ω (সর্বোচ্চ)

ক্ষমতা

ভোল্টেজ (এক মেরু)

0-10V

ভোল্টেজ (দ্বিমেরু)

±10V

কারেন্ট

0-20mA

ডিজিটাল ডেটা

এক মেরু

0-32000 বা 0-27648 কনফিগারযোগ্য (পূর্ণ ক্ষমতা)

দ্বিমেরু

-32000~32000 বা -27648~27648 কনফিগারযোগ্য (পূর্ণ ক্ষমতা)

ক্যাবল দৈর্ঘ্য (শিল্ডেড টুইস্টেড পেয়ার)

সর্বোচ্চ 100m

সিরিয়াল যোগাযোগ

ইন্টারফেস প্রকার

2 RS485 ইন্টারফেস

সিরিয়াল পোর্ট প্রোটোকল

Modbus RTU মাস্টার স্টেশন, স্লেভ স্টেশন, ফ্রি পোর্ট মোড

ট্রান্সফার রেট

1200bps,2400bps,4800bps,9.6Kbps,19.2Kbps,38.4Kbps,57.6Kbps,115.2Kbps

চেক বিট

কোন সমতা নেই, বিজোড় সমতা, জোড় সমতা

স্টপ বিট

1,2

ডেটা বিট

7,8

ক্যাবল দৈর্ঘ্য (শিল্ডেড টুইস্টেড পেয়ার)

1000m (ব্যবহৃত প্রকৃত বাউড রেট দ্বারা নির্ধারিত)

কাজের পরিবেশ

কাজের তাপমাত্রা

-20~60℃

কাজের আর্দ্রতা

5%~90% (ঘনীভবনহীন)

উচ্চতা

2000 মিটারের নিচে (80kPa)

সুরক্ষা গ্রেড

IP20

কোয়ারেন্টাইন

চ্যানেল এবং বাসের মধ্যে ডিগ্রী

আছে

আন্ত-চ্যানেল

আছে

সিস্টেম পাওয়ার ডায়াগনোসিস এবং সতর্কতা

সমর্থন

মাত্রা (L * W * H)

65mm*96mm*120mm

86mm*96mm*120mm

65mm*96mm*120mm

86mm*96mm*120mm

স্পেসিফিকেশন

পণ্য নং

SM551 স্ট্যান্ডঅ্যালোন মডিউল, প্রফিনেট RT বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, ফ্যাক্টরি প্যারামিটার রিসেট করার জন্য ডায়াল কোড সহ, পণ্যটি স্ব-চালিত 12DI (সাধারণ অ্যানোড/সাধারণ অ্যানোড ইনপুট), 8DO (রিলে আউটপুট), 4AI, 16 বিট নির্ভুলতা সহ, ভোল্টেজ সমর্থন করে (± 10V, 0-10V) বা কারেন্ট (0-20mA), 2 RS485 ইন্টারফেস, Modbus RTU এবং ফ্রি পোর্ট প্রোটোকল সমর্থন করে 115.2Kbps পর্যন্ত বাউড রেট সহ, XML ফাইলের মাধ্যমে সিরিয়াল পোর্ট প্যারামিটার কনফিগার করে, প্রধান স্টেশনের জন্য কোনো প্রোগ্রামিং প্রয়োজন নেই, IP20 সুরক্ষা স্তর, অভ্যন্তরীণ বাস এক্সপেনশন মডিউল সমর্থন করে না, DN35 রেল ইনস্টলেশন সমর্থন করে

অথবা কারেন্ট (0-20mA), 2 RS485 ইন্টারফেস, Modbus RTU এবং ফ্রি পোর্ট প্রোটোকল সমর্থন করে 115.2Kbps পর্যন্ত বাউড রেট সহ, XML ফাইলের মাধ্যমে সিরিয়াল পোর্ট প্যারামিটার কনফিগার করে, প্রধান স্টেশনের জন্য কোনো প্রোগ্রামিং প্রয়োজন নেই, IP20 সুরক্ষা স্তর, অভ্যন্তরীণ বাস এক্সপেনশন মডিউল সমর্থন করে না, DN35 রেল ইনস্টলেশন সমর্থন করে 551S-3PI7C-PNT

SM552 স্ট্যান্ডঅ্যালোন মডিউল, প্রফিনেট RT বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, ফ্যাক্টরি প্যারামিটার রিসেট করার জন্য ডায়াল কোড সহ, the পণ্য c24DI (সাধারণ অ্যানোড/সাধারণ অ্যানোড ইনপুট), 16DO (রিলে আউটপুট), 8AO, 16 বিট নির্ভুলতা সহ আসে, ভোল্টেজ সমর্থন করে (± 10V, 0-10V) বা কারেন্ট (0-20mA), 2 RS485 ইন্টারফেস, Modbus RTU এবং ফ্রি পোর্ট প্রোটোকল সমর্থন করে, 115.2Kbps পর্যন্ত বাউড রেট সহ। সিরিয়াল পোর্ট প্যারামিটারগুলি একটি XML ফাইলের মাধ্যমে কনফিগার করা হয়, এবং প্রধান স্টেশনের প্রোগ্রামিংয়ের প্রয়োজন হয় না। এটির একটি IP20 সুরক্ষা স্তর রয়েছে, অভ্যন্তরীণ বাস এক্সপেনশন মডিউল সমর্থন করে না এবং DN35 রেল ইনস্টলেশন সমর্থন করে

অথবা কারেন্ট (0-20mA), 2 RS485 ইন্টারফেস, Modbus RTU এবং ফ্রি পোর্ট প্রোটোকল সমর্থন করে 115.2Kbps পর্যন্ত বাউড রেট সহ, XML ফাইলের মাধ্যমে সিরিয়াল পোর্ট প্যারামিটার কনফিগার করে, প্রধান স্টেশনের জন্য কোনো প্রোগ্রামিং প্রয়োজন নেই, IP20 সুরক্ষা স্তর, অভ্যন্তরীণ বাস এক্সপেনশন মডিউল সমর্থন করে না, DN35 রেল ইনস্টলেশন সমর্থন করে 552S-3PX7F-PNT

SM555 স্ট্যান্ডঅ্যালোন মডিউল, প্রফিনেট RT বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, ফ্যাক্টরি প্যারামিটার রিসেট করার জন্য ডায়াল কোড সহ, the পণ্য c12DI (সাধারণ অ্যানোড/সাধারণ অ্যানোড ইনপুট), 8DO (রিলে আউটপুট), 4AI, 4AO, 16 বিট নির্ভুলতা সহ আসে, ভোল্টেজ সমর্থন করে (± 10V, 0-10V) বা কারেন্ট (0-20mA), 2 RS485 ইন্টারফেস, Modbus RTU এবং ফ্রি পোর্ট প্রোটোকল সমর্থন করে 115.2Kbps পর্যন্ত বাউড রেট সহ, XML ফাইলের মাধ্যমে সিরিয়াল পোর্ট প্যারামিটার কনফিগার করে, প্রধান স্টেশনের জন্য কোনো প্রোগ্রামিং প্রয়োজন নেই, IP20 সুরক্ষা স্তর, অভ্যন্তরীণ বাস এক্সপেনশন মডিউল সমর্থন করে না, DN35 রেল ইনস্টলেশন সমর্থন করে

অথবা কারেন্ট (0-20mA), 2 RS485 ইন্টারফেস, Modbus RTU এবং ফ্রি পোর্ট প্রোটোকল সমর্থন করে 115.2Kbps পর্যন্ত বাউড রেট সহ, XML ফাইলের মাধ্যমে সিরিয়াল পোর্ট প্যারামিটার কনফিগার করে, প্রধান স্টেশনের জন্য কোনো প্রোগ্রামিং প্রয়োজন নেই, IP20 সুরক্ষা স্তর, অভ্যন্তরীণ বাস এক্সপেনশন মডিউল সমর্থন করে না, DN35 রেল ইনস্টলেশন সমর্থন করে 555S-3PI7F-PNT

SM555 স্ট্যান্ডঅ্যালোন মডিউল, প্রফিনেট RT বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, ফ্যাক্টরি প্যারামিটার রিসেট করার জন্য ডায়াল কোড সহ, theপণ্য স্ব-চালিত w ith 24DI (সাধারণ অ্যানোড/সাধারণ অ্যানোড ইনপুট), 16DO (রিলে আউটপুট), 4AI, 4AO, 16 বিট নির্ভুলতা সহ, ভোল্টেজ সমর্থন করে (± 10V, 0-10V)

অথবা কারেন্ট (0-20mA), 2 RS485 ইন্টারফেস, Modbus RTU এবং ফ্রি পোর্ট প্রোটোকল সমর্থন করে 115.2Kbps পর্যন্ত বাউড রেট সহ, XML ফাইলের মাধ্যমে সিরিয়াল পোর্ট প্যারামিটার কনফিগার করে, প্রধান স্টেশনের জন্য কোনো প্রোগ্রামিং প্রয়োজন নেই, IP20 সুরক্ষা স্তর, অভ্যন্তরীণ বাস এক্সপেনশন মডিউল সমর্থন করে না, DN35 রেল ইনস্টলেশন সমর্থন করেOM
