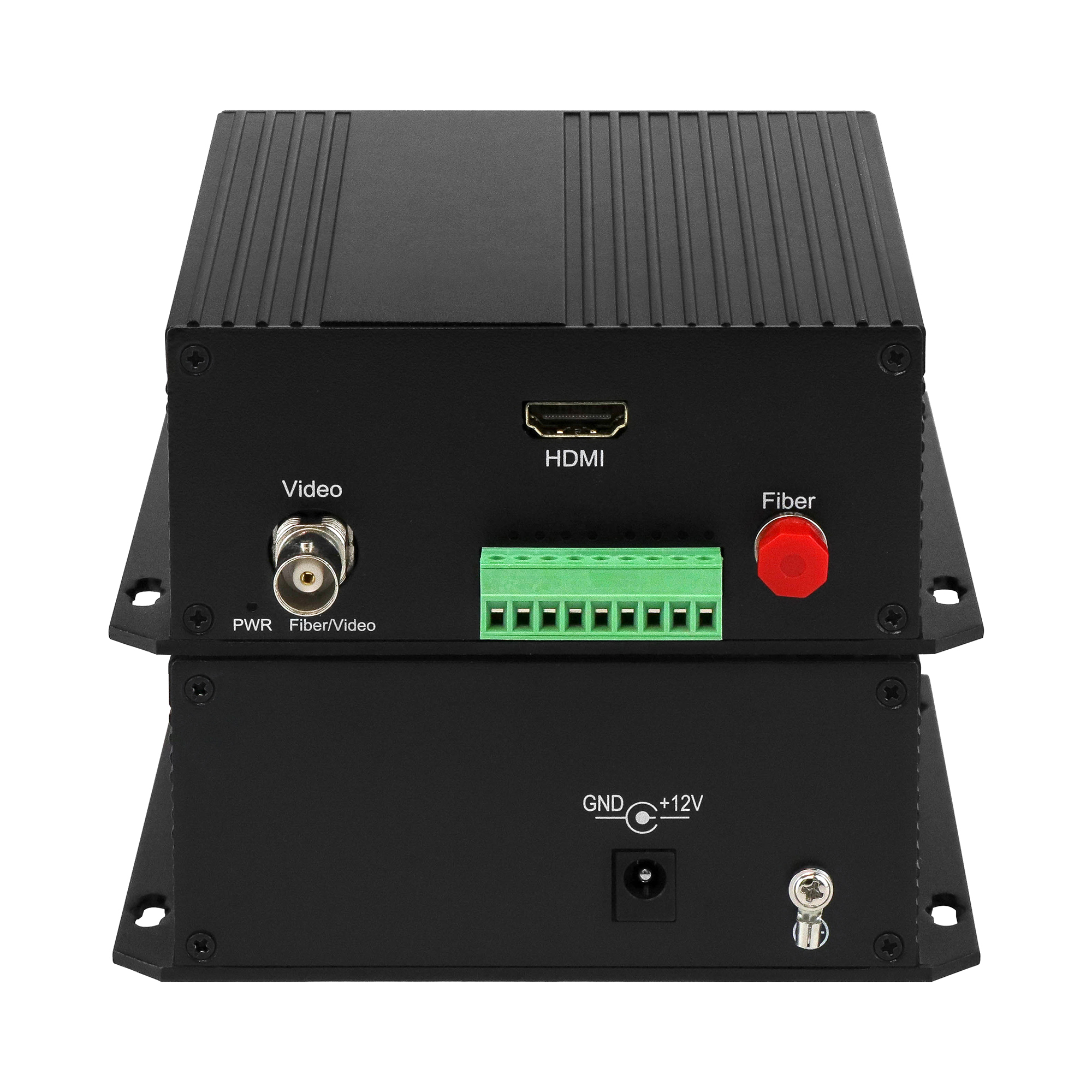

এইচডিএমআই ভিডিও ফাইবার কনভার্টার 1080 পি বিডি আরএস 422 সিঙ্গল মোড অপটিক এক্সটেন্ডার ডিসি 12 ভি সিই

অপটিক্যাল

তরঙ্গদৈর্ঘ্য

1310nm/1550nm

আউটপুট পাওয়ার

-8~3 ডিবিএম

অপটিক ফাইবার

একক মোড (9/125um) 20Km থেকে 80Km

মাল্টিমোড (50/125um) 1Km, (62.5/125um) 500m

সংবেদনশীলতা অর্জন

-30 ডিবিএম

ইন্টারফেস

এফসি/এসটি/এসসি

ভিডিও

ব্যান্ডউইথ

8MHZ

সামঞ্জস্যপূর্ণ সিস্টেম

NTSC/PAL/SECAM

প্রতিবন্ধকতা/ভোল্টেজ

BNC 75Ω (অসামঞ্জস্যপূর্ণ) / 2.0Vp-p

বৈষম্য লাভ

< ± 1%

ডিফারেনশিয়াল ফেজ

< ± 1

S/N অনুপাত

>60dB ((ওয়েটিং) ((৮ বিট)

ইন্টারফেস

বিএনসি

তথ্য

ডাটা প্রোটোকল

RS232, RS422, RS485, ম্যানচেস্টার, বিফেস ডেটা

ব্যান্ডউইথ

0~300kbps

ত্রুটির হার

১০-৯

ইন্টারফেস

ফিনিক্স টার্মিনাল

চ্যাসি এবং কার্ড

শ্যাসি স্লট পরিমাণ

১৮টি স্লট

কার্ডের সাথে সামঞ্জস্য

1~4ch কার্ড ((18pcs); 8ch কার্ড ((9pcs)

নমনীয়তা

বিভিন্ন কনফিগারেশনের মিশ্র ইনস্টলেশন সমর্থন করে

কার্ড

4ch PCB ((153x100x10mm) অথবা 8ch PCB আকার (153x100x25mm)

এই সিস্টেমের সাথে বড় আকারের প্রয়োজনীয় কনফিগারেশন ব্যবহার করা যাবে না

বৈদ্যুতিক, পরিবেশগত, যান্ত্রিক

অপারেটিং ভোল্টেজ

স্বতন্ত্রঃ 220VAC থেকে 5V/12VDC

র্যাকঃ ডুয়াল 220V/-48V এসি, কার্ডঃ চ্যাসি দ্বারা চালিত

অপারেটিং তাপমাত্রা

-৩৫°C+৭৫°C

সংরক্ষণ তাপমাত্রা

-৪৫°সি+৮৫°সি

আর্দ্রতা

০-৯৫% নন-কন্ডেনসিং

মাত্রা ও ওজন

স্বতন্ত্র এবং কার্ডঃ বিভিন্ন কনফিগারেশনের উপর নির্ভর করে, চ্যাসিঃ 19 ¢ 3 ইউ

OM610-1V↑1D↓1P1E WT/R

1ch ভিডিও Tx + 1ch RS485 ডেটা Rx + 1ch 10/100M ইথারনেট + 1 টেলিফোন।

OM610-1V↑2D↓2A↑1E WT/R

1ch ভিডিও Tx + 2ch RS485 ডেটা Rx + 2ch অডিও Tx + 1ch 10/100M ইথারনেট

OM610-1V↑2D↓2A↑2K↑WT/R

1ch ভিডিও Tx + 2ch RS485 ডেটা Rx + 2ch অডিও Tx + 1ch যোগাযোগ বন্ধ Tx

OM610-2P1EWT/R

2ch টেলিফোন + 1ch 10/100M ইথারনেট

OM610-2V↑1D↓1P1E WT/R

2ch ভিডিও Tx + 1ch RS485 ডেটা Rx + 1ch 10/100M ইথারনেট + 1 টেলিফোন।

OM610-2V↑2D↓2A↑1E WT/R

2ch ভিডিও Tx + 2ch RS485 ডেটা Rx + 2ch অডিও Tx + 1ch 10/100M ইথারনেট

OM610-4EWT/R

4ch 10/100M ইথারনেট

OM610-4P2D↓WT/R

4ch টেলিফোন+ 2ch RS485 ডেটা Rx

OM610-4V↑1D↓4E WT/R

4ch ভিডিও Tx + 1ch RS485 ডেটা Rx + 4ch 10/100M ইথারনেট

OM610-4V↑1D↓4PWT/R

4ch ভিডিও Tx + 1ch RS485 ডেটা Rx + 4ch টেলিফোন

OM610-4V↑12D↓WT/R

4ch ভিডিও Tx + 12ch RS485 ডেটা Rx

OM610-2D↓8PWT/R

2ch RS485 ডেটা Rx + 8ch টেলিফোন

OM610-20D↓WT/R

20ch RS485 ডেটা Rx

OM610-1V↑↓1D↑↓1A↑↓1K↑↓↓WT/R

1ch বি-ডি ভিডিও + 1ch বি-ডি আরএস 485 ডেটা + 1ch বি-ডি অডিও + 1ch বি-ডি যোগাযোগ বন্ধ

OM610-2D↑↓4A↑↓1E WT/R

4ch bi-di অডিও + 2ch bi-di RS485 ডেটা + 1ch 10/100M ইথারনেট

OM610-1V↑1D↑↓3A↑2K↑↓WT/R

1ch ভিডিও Tx + 2ch bi-di RS485 ডেটা + 3ch অডিও Tx + 1ch bi-di যোগাযোগ বন্ধ

OM610-4V↑2D↓2A↑1E 1P2K↑WT/R

4ch ভিডিও Tx + 2ch RS485 ডেটা Rx + 2ch অডিও Tx + 1ch 10/100M ইথারনেট + 1ch টেলিফোন + 2ch যোগাযোগ বন্ধ Tx
