2.5G ম্যানেজড PoE ফাইবার বাইপাস সুইচ 8 পোর্ট
1. পণ্যের সংক্ষিপ্ত বিবরণ
IM-FBP288GW একটি পরিচালিত শিল্প-গ্রেডের PoE ফাইবার বাইপাস সুইচ যা মিশন-সমালোচনামূলক অপটিক্যাল যোগাযোগ এবং পাওয়ার ডেলিভারি সিস্টেমের জন্য ডিজাইন করা হয়েছে।
এটিতে 8 × 10/100/1000Mbps PoE RJ45 পোর্ট, 2 × 100/1000/2500Mbps SFP ফাইবার আপলিঙ্ক পোর্ট এবং 2 × LC ফাইবার বাইপাস পোর্ট রয়েছে, যা পাওয়ার লস বা ডিভাইসের ত্রুটির ক্ষেত্রেও নিরবচ্ছিন্ন অপটিক্যাল ট্রান্সমিশন সক্ষম করে।
240W পর্যন্ত মোট পাওয়ার বাজেটের সাথে IEEE 802.3af/at PoE সমর্থন করে, সুইচটি আইপি ক্যামেরা, ওয়্যারলেস অ্যাক্সেস পয়েন্ট এবং শিল্প প্রান্ত ডিভাইসগুলিতে নির্ভরযোগ্য পাওয়ার ডেলিভারি নিশ্চিত করে।
শিল্প-গ্রেডের IP40 মেটাল এনক্লোজার, DIN-রেল বা ওয়াল মাউন্টিং এবং -40°C থেকে +75°C অপারেটিং তাপমাত্রা সহ, IM-FBP288GW কঠোর পরিবেশের জন্য তৈরি করা হয়েছে যেখানে নেটওয়ার্কের প্রাপ্যতা এবং অপটিক্যাল পাথ সুরক্ষা অত্যন্ত গুরুত্বপূর্ণ।
2. স্পেসিফিকেশন
|
পণ্যের নাম
|
10/100/1000Mbps পরিচালিত শিল্প PoE ফাইবার বাইপাস সুইচ(2F+8TP)
|
|
মডেল নং।
|
IM-FBP288GW
|
|
পোর্ট
|
2*100/1000/2500Mpbs SFP পোর্ট
2* LC বাইপাস পোর্ট(SM/MM)
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500-মিটার
8*10/100/1000M UTP RJ45(MDI/MDIX অটো-সেন্সিং সমর্থন করে)
|
|
প্রোটোকল
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
সুইচিং বৈশিষ্ট্য
|
ট্রান্সমিশন মোড: স্টোরেজ এবং ফরোয়ার্ড
ফরোয়ার্ডিং বিলম্ব: <10us
সিস্টেম ব্যান্ডউইথ: 26Gbps(নন-ট্র্যাফিক জ্যাম)
ফরোয়ার্ডিং হার: 19.344Mpps
DRAM আকার: 128M
ফ্ল্যাশ আকার: 16M
প্যাকেট বাফার আকার: 4Mb
VLAND আইডি: 4096
MAC অ্যাড্রেস টেবিলের আকার: 8K
জুম্বো ফ্রেম: 9.6KB
|
|
নেটওয়ার্ক মিডিয়া
|
10BASE-T: CAT3, CAT4, CAT5 আন-শিল্ডেড টুইস্টেড পেয়ার(≤100m)
100/1000BASE-TX: CAT5 বা তার বেশি শিল্ডেড টুইস্টেড পেয়ার(≤100m)
|
|
LED
|
পাওয়ার, নেটওয়ার্ক, ফাইবার
PWR: পাওয়ার
কমলা: লিঙ্ক/অ্যাক্ট
সবুজ: 1000M নেটওয়ার্ক স্পিড(100Mb/s হলে বন্ধ)
ফাইবার: FX1/FX2
|
|
পাওয়ার সাপ্লাই
|
ইনপুট ভোল্টেজ: 48V(সর্বোচ্চ 52V)
PoE আউটপুট ভোল্টেজ: 48V
একক PoE আউটপুট পাওয়ার: 30W(পোর্ট 1~8)
সর্বোচ্চ বাজেট: 240W
বিপরীত সংযোগ: সমর্থন
|
|
PoE ওয়্যারিং
|
PoE af/at: 1/2(V+), 3/6(V-)
|
|
পরিবেশ
|
কাজের তাপমাত্রা: -40°C～75°C
সংরক্ষণ তাপমাত্রা: -40°C～85°C
কাজের আর্দ্রতা: 10%～90%, ঘনীভবনহীন
সংরক্ষণ আর্দ্রতা: 10%～95%, ঘনীভবনহীন
|
|
শিল্প মান
|
ESD: IEC61000-4-2, ±15KV এয়ার, ±6KV যোগাযোগ
EFT: IEC61000-4-4, জেনারেল ±6KV
সার্জ: IEC61000-4-5, ডিফারেনশিয়াল ±2KV, কমন±6KV
|
|
সার্টিফিকেশন
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC পার্ট 15 সাবপার্ট B(ক্লাস B) ANSI C63.4: 2014
|
|
যান্ত্রিক তথ্য
|
শেল: ঢেউতোলা মেটাল শেল, IP40 গ্রেড লেভেল
মাত্রা: 158*115*60mm
মাউন্টিং পদ্ধতি: Din-রেল/ওয়াল মাউন্টিং
ওজন: 0.75Kg/0.9Kg(নেট/মোট)
|
|
ওয়ারেন্টি
|
3 বছর, লাইফটাইম টেকনিক্যাল সাপোর্ট
|
|
ফাইবার বাইপাস
|
|
বিভাগ
|
ইউনিট
|
স্পেসিফিকেশন
|
|
তরঙ্গদৈর্ঘ্য পরিসীমা
|
nm
|
850±40/1300±40
|
1260~1650
|
|
পরীক্ষার তরঙ্গদৈর্ঘ্য
|
nm
|
850/1300
|
1310/1550
|
|
সন্নিবেশ ক্ষতি
|
dB
|
Typ: 0.6 Max: 1.0
|
Typ: 0.6 Max: 1.0
|
|
ফেরত ক্ষতি
|
dB
|
MM≥30 SM≥50
|
|
চ্যানেল ক্রসটক
|
dB
|
MM≥35 SM≥55
|
|
পোলারাইজেশন ক্ষতি
|
dB
|
≤0.05
|
|
তরঙ্গদৈর্ঘ্য ক্ষতি
|
dB
|
≤0.05
|
|
তাপমাত্রা ক্ষতি
|
dB
|
≤0.05
|
|
পুনরাবৃত্তিযোগ্যতা
|
dB
|
≤0.05
|
|
অপারেটিং ভোল্টেজ
|
v
|
3.3V-5V
|
|
পরিষেবা জীবন
|
বার
|
≥100000000
|
|
সুইচিং সময়
|
ms
|
≤10
|
|
ট্রান্সমিশন অপটিক্যাল পাওয়ার
|
mw
|
≤500
|
|
অপারেটিং তাপমাত্রা
|
ºc
|
-20~+70
|
|
সংরক্ষণ তাপমাত্রা
|
ºc
|
-40~+85
|
অপটিক্যাল যোগাযোগ এবং সুরক্ষা ব্যবস্থার একটি অপরিহার্য অংশ হিসাবে, ফাইবার বাইপাস বিভিন্ন অপটিক্যাল পাথ প্রয়োজনীয়তার জন্য অত্যন্ত নির্ভরযোগ্য এবং স্থিতিশীল, যেমন
-
মেট্রোপলিটন এরিয়া নেটওয়ার্ক (MAN)
-
যোগ/ড্রপ মাল্টিপ্লেক্সিং-এর ডায়নামিক কনফিগারেশন
-
সিস্টেম মনিটরিং
-
গবেষণাগার গবেষণা এবং উন্নয়ন
একই সময়ে, ফাইবার পাস সুইচ বৈশিষ্ট্যযুক্ত
3. ওয়েব তথ্য
- কেবল ডায়াগনোসিস সমর্থন করে এবং ফল্ট পয়েন্ট সনাক্ত করতে পারে
- IEEE802.3az EEE(এনার্জি এফিসিয়েন্ট ইথারনেট) ম্যানেজমেন্ট সমর্থন করে, বিদ্যুতের ব্যবহার অপটিমাইজ করে
- STP, RSTP, MSTP, ITU-T G.8032 ইথারনেট সুরক্ষা রিং(EPR) সমর্থন করে
- QoS সমর্থন করে, পরিবহন শ্রেণীবিভাগ QoS, CoS, ব্যান্ডউইথ নিয়ন্ত্রণ(ইনপুট/আউটপুট দিক), ঝড় দমন, পৃথক পরিষেবা
- IEEE802.1q VLAN, VLAN পোর্ট, Mac VLAN, IP সাবনেট VLAN, প্রোটোকল VLAN, VLAN কনভার্ট, MVR সমর্থন করে
- ডায়নামিক IEEE802.3ad LACP লিঙ্ক একত্রিতকরণ, স্ট্যাটিক লিঙ্ক একত্রিতকরণ সমর্থন করে
- IGMP/MLD snooping V1/V2/V3, IGMP ফিল্টারিং/মডুলেটিং, IGMP অনুসন্ধান সমর্থন করে
- IGMP এজেন্ট রিপোর্ট, MLD snooping সমর্থন করে
- নিরাপত্তা: পোর্ট এবং Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2 এর উপর ভিত্তি করে
- Cisco® এর মতো CLI, ওয়েব ম্যানেজমেন্ট, SNMP v1/v2c/v3, Telnet সমর্থন করে
- TFTP এবং HTTP এর মাধ্যমে সফ্টওয়্যার আপগ্রেড সমর্থন করে, ফার্মওয়্যার রিডান্ডেন্সি আপগ্রেড ব্যর্থতা প্রতিরোধ করে
- DHCP ক্লায়েন্ট/রিলে/স্নুপিং/স্নুপিং বিকল্প 82/রিলে বিকল্প 82 সমর্থন করে
- RMON, MIB II, মিরর ইমেজ, ইভেন্ট লগ, DNS, NTP/SNTP, IEEE802.1ab LLDP সমর্থন করে
- IPV6 Telnet সার্ভার/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL সমর্থন করে
4. অ্যাপ্লিকেশন
- মেট্রোপলিটন এরিয়া নেটওয়ার্ক (MAN) – ইনলাইন ডিভাইসগুলি ব্যর্থ হলে বা রক্ষণাবেক্ষণের প্রয়োজন হলে নিরবচ্ছিন্ন ফাইবার ট্রান্সমিশন নিশ্চিত করে।
- CCTV এবং নিরাপত্তা নজরদারি সিস্টেম – বহিরঙ্গন এবং রাস্তার পাশে স্থাপনায় ফাইবার লিঙ্কগুলি সুরক্ষিত করার সময় PoE এর মাধ্যমে আইপি ক্যামেরাগুলিকে পাওয়ার দেয়।
- শিল্প অটোমেশন এবং মনিটরিং – কারখানা, সাবস্টেশন এবং শিল্প নিয়ন্ত্রণ নেটওয়ার্কগুলিতে অবিচ্ছিন্ন যোগাযোগ বজায় রাখে।
- অপটিক্যাল নেটওয়ার্ক মনিটরিং সিস্টেম – ট্র্যাফিক বাধাগ্রস্ত না করে মনিটরিং, বিশ্লেষণ বা সুরক্ষা সরঞ্জাম সন্নিবেশ করার জন্য আদর্শ।
- গবেষণাগার এবং R&D পরিবেশ – অপটিক্যাল পরীক্ষার এবং সিস্টেম যাচাইকরণের জন্য স্থিতিশীল, পুনরাবৃত্তিযোগ্য ফাইবার সুইচিং প্রদান করে।
- পরিবহন ও স্মার্ট সিটি অবকাঠামো – ট্রাফিক মনিটরিং, রেলওয়ে যোগাযোগ এবং শহরব্যাপী নজরদারি নেটওয়ার্ক সমর্থন করে।
5. প্যাকিং তালিকা
মন্তব্য
আনুষাঙ্গিক(DIN রেল ব্র্যাকেট, অপটিক্যাল মডিউল, পাওয়ার সাপ্লাই, প্যাচকরড, নেটওয়ার্ক কেবল ইত্যাদি) প্যাকিং বাক্সে অন্তর্ভুক্ত নয়, অনুগ্রহ করে এটি নিজে প্রস্তুত করুন বা আমাদের কাছ থেকে একটি সম্পূর্ণ সেট কিনুন
শিপিং বক্সের তথ্য
পণ্যের আকার: 15.8*11.5*6cm
ভিতরের বাক্সের আকার: 25.3*20.8*8cm
পণ্যের ওজন: 0.75Kg
প্যাকিং ওজন: 0.9Kg
মাস্টার বক্সের আকার: 55.5*40*41cm
প্যাকিং পরিমাণ: 20Pcs
প্যাকিং ওজন: 20Kg
6. FAQ
1, এটি কোন চিপের উপর ভিত্তি করে?
Olycom: Vitesse
2, আমি কি এটি কাস্টমাইজ করতে পারি?
Olycom: হ্যাঁ
আমরা OEM পরিষেবাগুলি সমর্থন করি যেমন লোগো, মডেলের নাম, লেবেল, PVC মাস্ক এবং পণ্যের অংশ(মাউন্টিং কিট, পাওয়ার টার্মিনাল ব্লক ইত্যাদি)
3, আমি কি এটি 10/100M ডিভাইসের সাথে সংযোগ করতে পারি?
Olycom: হ্যাঁ
LAN পোর্টের জন্য, সেগুলি 10/100/1000M অটো-সেন্সিং
ফাইবার পোর্টের জন্য, অনুগ্রহ করে ওয়েব GUI বা CLI এর মাধ্যমে 100Mbps গতি কনফিগার করুন
4, প্রয়োজনে আমি কি কিছু পোর্টের জন্য PoE ফাংশন বন্ধ করতে পারি?
A: হ্যাঁ
এই সিরিজের সমস্ত PoE পরিচালিত সুইচ PoE ম্যানেজমেন্ট সমর্থন করে
অনুগ্রহ করে ওয়েব GUI বা CLI এর মাধ্যমে PoE স্ট্যাটাস সেট করুন
5, আপনি কি SKD/CKD করেন?
A: হ্যাঁ
একটি কারখানা হিসাবে, আমরা এটি অনেকবার মোকাবেলা করেছি।

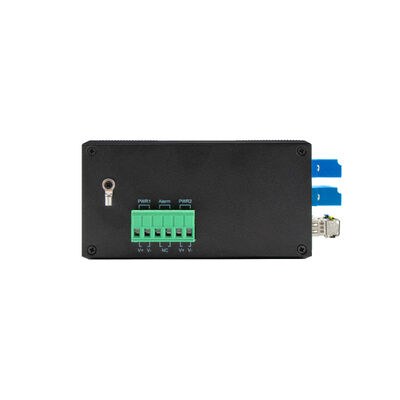

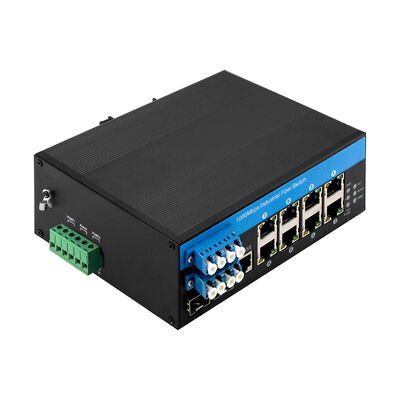

7. ছবি
