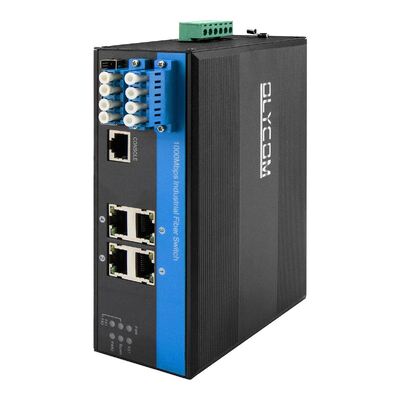

ফাইবার বাইপাস সহ 4 পোর্ট শিল্প PoE সুইচ
1. ওভারভিউ
IM-FBP244GW একটি সম্পূর্ণ পরিচালিত শিল্প-গ্রেড PoE ফাইবার বাইপাস সুইচ যা উচ্চ-উপলভ্যতা ইথারনেট এবং অপটিক্যাল ট্রান্সমিশন নেটওয়ার্কের জন্য ডিজাইন করা হয়েছে।
গিগাবিট PoE অ্যাক্সেস, মাল্টি-গিগাবিট ফাইবার আপলিঙ্ক এবং ডুয়াল অপটিক্যাল বাইপাস চ্যানেল একত্রিত করে, এটি পাওয়ার ক্ষতি বা ডিভাইস ব্যর্থতার সময়ও নিরবচ্ছিন্ন নেটওয়ার্ক সংযোগ নিশ্চিত করে।
কঠিন পরিবেশে নির্ভরযোগ্যভাবে কাজ করার জন্য তৈরি, সুইচটি উন্নত লেয়ার 2 ম্যানেজমেন্ট বৈশিষ্ট্যগুলিকে ক্যারিয়ার-শ্রেণীর ফাইবার সুরক্ষার সাথে একত্রিত করে, যা আপটাইম, স্থিতিস্থাপকতা এবং কেন্দ্রীভূত নিয়ন্ত্রণ অপরিহার্য এমন মিশন-সমালোচনামূলক নেটওয়ার্কগুলির জন্য এটিকে একটি আদর্শ সমাধান করে তোলে।
2. স্পেসিফিকেশন
|
পণ্যের নাম
|
10/100/1000Mbps পরিচালিত শিল্প PoE ফাইবার বাইপাস সুইচ(2F+4TP)
|
|
মডেল নং.
|
IM-FBP244GW
|
|
পোর্ট
|
2*100/1000/2500Mpbs SFP পোর্ট
2* LC বাইপাস পোর্ট (SM/MM)
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500-মিটার
4*10/100/1000M UTP RJ45(MDI/MDIX অটো-সেন্সিং সমর্থন করে)
|
|
প্রোটোকল
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
সুইচিং বৈশিষ্ট্য
|
ট্রান্সমিশন মোড: স্টোরেজ এবং ফরোয়ার্ড
ফরোয়ার্ডিং বিলম্ব: <10us
সিস্টেম ব্যান্ডউইথ: 18Gbps (নন-ট্র্যাফিক জ্যাম)
DRAM আকার: 128M
ফ্ল্যাশ আকার: 16M
প্যাকেট বাফার আকার: 4Mb
VLAND আইডি: 4096
MAC ঠিকানা টেবিলের আকার: 8K
জাম্বো ফ্রেম: 9.6KB
|
|
নেটওয়ার্ক মিডিয়া
|
10BASE-T: CAT3, CAT4, CAT5 অ-শিল্ডেড টুইস্টেড পেয়ার (≤100m)
100/1000BASE-TX: CAT5 বা তার বেশি শিল্ডেড টুইস্টেড পেয়ার (≤100m)
|
|
LEDs
|
পাওয়ার, নেটওয়ার্ক, ফাইবার
PWR: পাওয়ার
কমলা: লিঙ্ক/অ্যাক্ট
সবুজ: 1000M নেটওয়ার্ক স্পিড (এটি 100Mb/s হলে বন্ধ)
ফাইবার: FX1/FX2
|
|
পাওয়ার সাপ্লাই
|
ইনপুট ভোল্টেজ: 48V (সর্বোচ্চ 52V)
PoE আউটপুট ভোল্টেজ: 48V
একক PoE আউটপুট পাওয়ার: 30W (পোর্ট 1~4)
সর্বোচ্চ বাজেট: 120W
বিপরীত সংযোগ: সমর্থন
|
|
PoE তারের সংযোগ
|
PoE af/at: 1/2(V+), 3/6(V-)
|
|
পরিবেশ
|
কাজের তাপমাত্রা: -40°C～75°C
সংরক্ষণ তাপমাত্রা: -40°C～85°C
কাজের আর্দ্রতা: 10%～90%, ঘনীভবনহীন
সংরক্ষণ আর্দ্রতা: 10%～95%, ঘনীভবনহীন
|
|
শিল্প মান
|
ESD: IEC61000-4-2, ±15KV এয়ার, ±6KV যোগাযোগ
EFT: IEC61000-4-4, জেনারেল ±6KV
সার্জ: IEC61000-4-5, ডিফারেনশিয়াল ±2KV, কমন±6KV
|
|
সার্টিফিকেশন
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC পার্ট 15 সাবপার্ট B(ক্লাস B) ANSI C63.4: 2014
|
|
যান্ত্রিক তথ্য
|
শেল: ঢেউতোলা ধাতব শেল, IP40 গ্রেড স্তর
মাত্রা: 158*115*60mm
মাউন্টিং পদ্ধতি: ডিন-রেল/ওয়াল মাউন্টিং
ওজন: 0.75Kg/0.9Kg (নেট/মোট)
|
|
ওয়ারেন্টি
|
3 বছর, লাইফটাইম প্রযুক্তিগত সহায়তা
|
|
ফাইবার বাইপাস
|
|
বিভাগ
|
ইউনিট
|
স্পেসিফিকেশন
|
|
তরঙ্গদৈর্ঘ্য পরিসীমা
|
এনএম
|
850±40/1300±40
|
1260~1650
|
|
পরীক্ষার তরঙ্গদৈর্ঘ্য
|
এনএম
|
850/1300
|
1310/1550
|
|
সন্নিবেশ ক্ষতি
|
ডিবি
|
Typ: 0.6 Max: 1.0
|
Typ: 0.6 Max: 1.0
|
|
ফেরত ক্ষতি
|
ডিবি
|
MM≥30 SM≥50
|
|
চ্যানেল ক্রসস্টক
|
ডিবি
|
MM≥35 SM≥55
|
|
পোলারাইজেশন ক্ষতি
|
ডিবি
|
≤0.05
|
|
তরঙ্গদৈর্ঘ্য ক্ষতি
|
ডিবি
|
≤0.05
|
|
তাপমাত্রা ক্ষতি
|
ডিবি
|
≤0.05
|
|
পুনরাবৃত্তিযোগ্যতা
|
ডিবি
|
≤0.05
|
|
অপারেটিং ভোল্টেজ
|
v
|
3.3V-5V
|
|
পরিষেবা জীবন
|
বার
|
≥100000000
|
|
সুইচিং সময়
|
ms
|
≤10
|
|
ট্রান্সমিশন অপটিক্যাল পাওয়ার
|
mw
|
≤500
|
|
অপারেটিং তাপমাত্রা
|
ºc
|
-20~+70
|
|
সংরক্ষণ তাপমাত্রা
|
ºc
|
-40~+85
|
3. ওয়েব ইউআই
1. ইন্টিগ্রেটেড অপটিক্যাল বাইপাস সুরক্ষা
ডুয়াল এলসি ফাইবার বাইপাস পোর্টগুলি স্বয়ংক্রিয়ভাবে অপটিক্যাল ধারাবাহিকতা বজায় রাখে যখন সুইচটি বন্ধ থাকে বা ত্রুটি দেখা দেয়
অতি-নিম্ন সন্নিবেশ ক্ষতি এবং দ্রুত সুইচিং ফাইবার সংকেত মানের উপর ন্যূনতম প্রভাব নিশ্চিত করে
স্বল্প এবং দীর্ঘ-দূরত্বের ট্রান্সমিশনের জন্য উপযুক্ত, উভয় একক-মোড এবং মাল্টি-মোড ফাইবার সমর্থন করে
2. উচ্চ-পারফরম্যান্স PoE এবং সুইচিং ক্ষমতা
প্রতি পোর্টে 30W পর্যন্ত IEEE 802.3af/at পাওয়ার সরবরাহ করে 8× গিগাবিট RJ45 PoE পোর্ট
মোট PoE বাজেট 240W পর্যন্ত, উচ্চ-ক্ষমতা সম্পন্ন আইপি ক্যামেরা, ওয়্যারলেস এপি এবং অ্যাক্সেস ডিভাইস সমর্থন করে
2× 100/1000/2500Mbps SFP পোর্ট একত্রিতকরণ বা রিং নেটওয়ার্কের জন্য নমনীয় ফাইবার আপলিঙ্ক সরবরাহ করে
উচ্চ থ্রুপুট এবং কম ফরোয়ার্ডিং লেটেন্সি সহ নন-ব্লকিং সুইচিং আর্কিটেকচার
3. উন্নত নেটওয়ার্ক ম্যানেজমেন্ট এবং সুরক্ষা
VLAN, QoS, IGMP snooping, লিঙ্ক একত্রিতকরণ এবং ট্র্যাফিক নিয়ন্ত্রণ সহ সম্পূর্ণ লেয়ার 2 ম্যানেজমেন্ট
দ্রুত রিং সুরক্ষা এবং অপ্রয়োজনীয়তা সক্ষম করে STP/RSTP/MSTP এবং ITU-T G.8032 ERPS সমর্থন করে
সহজ স্থাপন এবং রক্ষণাবেক্ষণের জন্য ওয়েব GUI, CLI, SNMP, এবং রিমোট ম্যানেজমেন্ট
অপ্টিমাইজড অপারেশনের জন্য বিল্ট-ইন কেবল ডায়াগনস্টিকস এবং শক্তি-দক্ষ ইথারনেট (EEE)
4. শিল্প-গ্রেড নির্ভরযোগ্যতা
-40°C থেকে +75°C পর্যন্ত বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা
6KV ইথারনেট সার্জ সুরক্ষা এবং EMC শিল্প-গ্রেড সম্মতি
ডিন-রেল বা ওয়াল মাউন্টিং বিকল্প সহ রাগড IP40 মেটাল এনক্লোজার
আউটডোর ক্যাবিনেট এবং শিল্প সাইটগুলিতে অবিচ্ছিন্ন অপারেশনের জন্য ডিজাইন করা হয়েছে
4. অ্যাপ্লিকেশন
1. মেট্রোপলিটন এরিয়া নেটওয়ার্ক (MAN)
রিং-ভিত্তিক মেট্রো ইথারনেট স্থাপনায় নিরবচ্ছিন্ন ফাইবার ট্রান্সমিশন এবং দ্রুত পুনরুদ্ধার নিশ্চিত করা।
2. নিরাপত্তা ও নজরদারি ব্যবস্থা
রক্ষণাবেক্ষণ বা পাওয়ার ব্যর্থতার সময় ফাইবার ধারাবাহিকতা বজায় রেখে আইপি ক্যামেরাগুলিকে পাওয়ার দেওয়া এবং একত্রিত করা।
3. শিল্প অটোমেশন ও ইউটিলিটি
SCADA সিস্টেম, সাবস্টেশন এবং পরিবহন নেটওয়ার্কগুলিকে সমর্থন করা যেখানে নেটওয়ার্কের ডাউনটাইম গ্রহণযোগ্য নয়।
4. ক্যাম্পাস ও স্মার্ট সিটি অবকাঠামো
স্মার্ট আলো, অ্যাক্সেস কন্ট্রোল এবং ওয়্যারলেস কভারেজের জন্য স্থিতিস্থাপক PoE অ্যাক্সেস এবং ফাইবার একত্রিতকরণ প্রদান করা।
5. টেলিকম ও ক্রিটিক্যাল কমিউনিকেশন নেটওয়ার্ক
সামগ্রিক নেটওয়ার্ক টিকে থাকার ক্ষমতা বাড়ানোর জন্য বিল্ট-ইন ফাইবার বাইপাস সহ একটি প্রান্ত বা একত্রিতকরণ সুইচ হিসাবে কাজ করা।

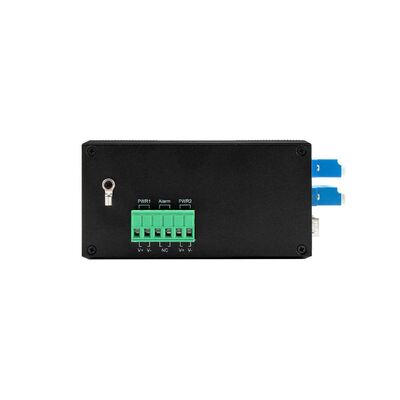

5. ছবি
6. আনুষঙ্গিক
|
শিল্প অপটিক্যাল মডিউল
|
|
OSPL1E06D-85
|
100BASE-FX(850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U(TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D(TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX(1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U(TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D(TX 1550 RX1310)
|
|
শিল্প ডিন পাওয়ার সাপ্লাই
|
|
IM-DAC220/DC12V1.67A
|
AC220V থেকে DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V থেকে DC24V1A, -30℃～70℃
|
|
IM-DAC220/DC48V1.6A
|
AC220V থেকে DC48V1.6A, -30℃～70℃
|
|
IM-DAC220/DC48V2.5A
|
AC220V থেকে DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V থেকে DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V থেকে DC48V10A, -40℃～70℃
|
