4-পোর্ট গিগাবিট DIN PoE সুইচ
1. ওভারভিউ

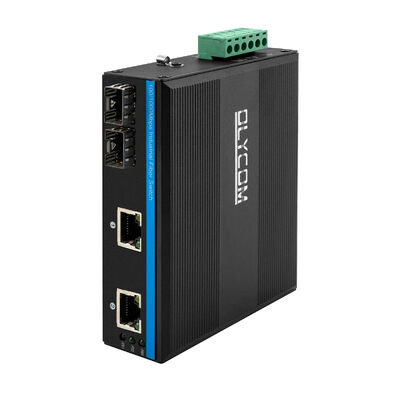

আইএম-এফপি 222 জিই একটি কমপ্যাক্ট শিল্প-গ্রেড গিগাবিট পিওই ফাইবার সুইচ যা কঠোর এবং মিশন-সমালোচনামূলক পরিবেশে নির্ভরযোগ্য ডেটা এবং পাওয়ার সংযোগ সরবরাহের জন্য ডিজাইন করা হয়েছে।
দুটি গিগাবিট SFP ফাইবার পোর্ট এবং দুটি 10/100/1000Mbps PoE ইথারনেট পোর্ট সহ,এটি আইপি ক্যামেরা এবং ওয়্যারলেস অ্যাক্সেস পয়েন্টগুলির মতো পাওয়ারযুক্ত প্রান্ত ডিভাইসগুলির সাথে ফাইবার ব্যাকবোন নেটওয়ার্কগুলির বিরামবিহীন সংহতকরণকে সক্ষম করে.
একটি বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা (-40 °C থেকে +75 °C), শক্তিশালী surge সুরক্ষা, এবং একটি শক্ত DIN-rail ধাতু ঘের সঙ্গে, IM-FP222GE শিল্প স্বয়ংক্রিয়তা অবিচ্ছিন্ন অপারেশন জন্য নির্মিত হয়,পরিবহন, এবং বহিরঙ্গন নজরদারি সিস্টেম।
এটি আইপি নজরদারি, বায়ু, বিদ্যুৎ, মেট্রো পিআইএস, সমাবেশ অটোমেশন, পাওয়ার এসসিএডিএ, নিকাশী, ধাতুবিদ্যা, বুদ্ধিমান পরিবহন, রেল পরিবহন,সামরিক ও অন্যান্য শিল্প
2. স্পেসিফিকেশন
|
পণ্যের নাম
|
10/100/1000Mbps ইন্ডাস্ট্রিয়াল PoE ফাইবার সুইচ ((2F+2TP)
|
|
মডেল নং।
|
IM-FP222GE
|
|
বন্দর
|
2x100/1000M এসএফপি ফাইবার
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
এমএমঃ ১৩১০ এনএম, ২ কিলোমিটার; ৮৫০ এনএম, ৫০০ মিটার
2x10/100/1000M UTP RJ45 ((সমর্থন MDI/MDIX স্বয়ংক্রিয় সনাক্তকরণ)
1x6-পিন পাওয়ার টার্মিনাল ব্লক
|
|
প্রোটোকল
|
আইইইই ৮০২.৩ (১০ বেস-টি)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3at 30W ((PoE+)
|
|
বৈশিষ্ট্য পরিবর্তন করা
|
ট্রান্সমিশন মোডঃ স্টোরেজ এবং ফরওয়ার্ড
প্রেরণ বিলম্বঃ <10us
সিস্টেমের ব্যান্ডউইথঃ ৮ গিগাবাইট / সেকেন্ড (অ-ট্রাফিক জ্যাম)
ফরোয়ার্ডিং রেটঃ ৫.৯৫২ এমএমপিএস
ম্যাক: ৪ কে
প্যাকেট বাফারের আকারঃ 1.75Mb
|
|
নেটওয়ার্ক মিডিয়া
|
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100/1000BASE-TX: CAT5 বা তার বেশি সুরক্ষিত twisted pair ((≤100m)
|
|
এলইডি
|
পাওয়ার, ফাইবার, নেটওয়ার্ক, পিওই
পিডব্লিউআর: পাওয়ার
ফাইবারঃ FX1, FX2
চালুঃ সংক্রমণ স্বাভাবিক
বন্ধঃ ট্রান্সমিশন স্বাভাবিক নয় ((ভুল অপটিক্যাল মডিউল বা সংযোগ বিচ্ছিন্ন)
তামা কমলাঃ PoE সূচক
পয়েন্ট অব ইন্ডিয়া কাজ করছে
বন্ধঃ PoE কাজ করছে না অথবা এটি নন-PoE ডিভাইস
তামা সবুজ: গতি নির্দেশক
চালুঃ ট্রান্সমিশন গতি 1000 এমবিপিএস
মোমবাতিঃ ট্রান্সমিশনে
বন্ধঃ সংযোগ বিচ্ছিন্ন বা কাজের গতি 10/100Mbps
|
|
বিদ্যুৎ খরচ
|
PoE≤5W ছাড়া পূর্ণ লোড
|
|
পাওয়ার সাপ্লাই
|
PoE পাওয়ার সাপ্লাই ইনপুট ভোল্টেজঃ 48V (সর্বোচ্চ 52V)
একক PoE পাওয়ার সাপ্লাই আউটপুট পাওয়ারঃ 30W (পোর্ট 1 ~ 2)
মোট বাজেটঃ 60W
PoE আউটপুট ভোল্টেজঃ 48V
বিপরীত সংযোগঃ সমর্থন
|
|
PoE ওয়্যারিং
|
1/2 (V+), 3/6 (V-)
|
|
পরিবেশ
|
কাজের তাপমাত্রাঃ -৪০°সি ০৭৫°সি
সংরক্ষণের তাপমাত্রাঃ -40°C/85°C
ওয়ার্কিং আর্দ্রতাঃ ১০%~৯০%, কনডেন্সিং নয়
সঞ্চয়স্থানের আর্দ্রতাঃ 10%~95%, অ-কন্ডেনসিং
|
|
শিল্প মান
|
ESD: IEC61000-4-2, ±15KV বায়ু, ±6KV যোগাযোগ
EFT: IEC61000-4-4, সাধারণ ±6KV
প্রবাহঃ IEC61000-4-5, ডিফারেনশিয়াল ±2KV, সাধারণ ±6KV
|
|
সার্টিফিকেশন
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((Class B) ANSI C63.4: ২০১৪
|
|
যান্ত্রিক তথ্য
|
শেলঃ ধাতব শেল, আইপি 40 গ্রেডের স্তর
মাত্রাঃ 114*93*35mm

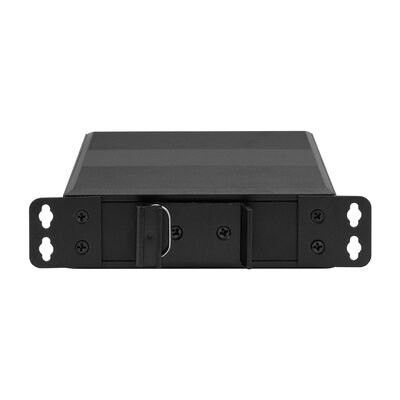

মাউন্ট পদ্ধতিঃ ডিন-রেল/ওয়াল মাউন্ট
ওজনঃ ০.৩৫ কেজি/০.৪৫ কেজি ((নেট/গ্রস)
|
|
গ্যারান্টি
|
৩ বছর, লাইফটাইম টেকনিক্যাল সাপোর্ট
|
3. মূল বৈশিষ্ট্য
1. গিগাবিট ফাইবার ও পিওই ইন্টিগ্রেশন
2× 100/1000 এমবিপিএস এসএফপি ফাইবার পোর্টগুলি নমনীয় সংক্রমণ দূরত্বের জন্য মাল্টিমোড এবং একক মোড ফাইবার মডিউলগুলিকে সমর্থন করে
2× 10/100/1000Mbps RJ45 PoE পোর্টগুলি IEEE 802.3af/at এর সাথে সামঞ্জস্যপূর্ণ, প্রতি পোর্টে 30W পর্যন্ত সরবরাহ করে
উচ্চ-শক্তির আইপি ক্যামেরা এবং ওয়্যারলেস ডিভাইসের জন্য উপযুক্ত 60W এর মোট PoE শক্তি বাজেট
2. স্থিতিশীল স্যুইচিং কর্মক্ষমতা
স্টোর-এন্ড-ফরওয়ার্ড সুইচিং আর্কিটেকচার ডেটা অখণ্ডতা নিশ্চিত করে
অ-ব্লকিং ফরওয়ার্ডিং এবং কম লেটেন্সি সহ উচ্চ সিস্টেম ব্যান্ডউইথ
অটো-নির্বাচন এবং অটো এমডিআই/এমডিআইএক্স নেটওয়ার্ক স্থাপনার সহজতর করে
সম্পূর্ণ-ডুপ্লেক্স এবং অর্ধ-ডুপ্লেক্স যোগাযোগের জন্য প্রবাহ নিয়ন্ত্রণ সমর্থন
3শিল্প-গ্রেড নির্ভরযোগ্যতা
6 কেভি ইথারনেট ওভারজ প্রটেকশন এবং বাইরের এবং উচ্চ হস্তক্ষেপ পরিবেশের জন্য শক্তিশালী ইএমসি অনাক্রম্যতা
বিপরীত মেরুতা সুরক্ষা সহ বিস্তৃত ডিসি পাওয়ার ইনপুট (48V PoE সিস্টেম)
কার্যকর তাপ অপসারণের জন্য ফ্যানবিহীন তরঙ্গযুক্ত ধাতব কেস (আইপি 40)
নমনীয় ইনস্টলেশনের জন্য ডিআইএন-রেল বা প্রাচীর মাউন্ট বিকল্প
4সহজ পর্যবেক্ষণ ও সম্মতি
পাওয়ার, ফাইবার লিঙ্ক, ইথারনেট কার্যকলাপ, গতি এবং PoE স্থিতির জন্য LED সূচক
সিই এবং এফসিসির মান পূরণ করে, বিশ্বব্যাপী স্থাপনার জন্য উপযুক্ত
4. মাত্রা
- ১ পিসি সুইচ
- 1pc ব্যবহারকারীর ম্যানুয়াল
মন্তব্য
আনুষাঙ্গিক ((ডিআইএন রেল সমর্থন, অপটিক্যাল মডিউল, পাওয়ার সাপ্লাই, প্যাচকর্ড, নেটওয়ার্ক তারের ইত্যাদি) প্যাকিং বাক্সে অন্তর্ভুক্ত নয়, দয়া করে এটি নিজের দ্বারা প্রস্তুত করুন বা আমাদের কাছ থেকে একটি সম্পূর্ণ সেট কিনুন
শিপিং বাক্সের তথ্য
পণ্যের আকারঃ 11.4*9.3*3.5 সেমি
অভ্যন্তরীণ বাক্সের আকারঃ 23*16.5*5.8 সেমি
পণ্যের ওজনঃ ০.৩৫ কেজি
প্যাকেজিং ওজনঃ ০.৪৫ কেজি
মাস্টার বক্সের আকারঃ ৬৭*৩৩*৪৭ সেমি
প্যাকেজিং পরিমাণঃ 40 পিসি
প্যাকেজিং ওজনঃ ২০ কেজি
5. আনুষাঙ্গিক
|
ইন্ডাস্ট্রিয়াল অপটিক্যাল মডিউল
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
শিল্প DIN পাওয়ার সাপ্লাই
|
|
IM-DAC220/DC48V2.5A
|
AC220V থেকে DC48V2.5A, -40°C70°C
|
|
IM-DAC220/DC48V5A
|
AC220V থেকে DC48V5A, -40°C70°C
|
|
IM-DAC220/DC48V10A
|
AC220V থেকে DC48V10A, -40°C70°C
|
6আবেদন
1, সিসিটিভি পিওই সিস্টেম
2, ফাইবার অপটিক টেলিকম
