শিল্প গ্রেড L3 পরিচালিত টিএসএন ইথারনেট সুইচ ১৬ পোর্ট ১০জি ফাইবার আপলিঙ্ক IEEE ১৫৮৮v২ DIN রেল

সুইচিং স্পেসিফিকেশন

পণ্যের নাম

1G/2.5G/5G/10G পরিচালিত ইন্ডাস্ট্রিয়াল ফাইবার সুইচ (4F+12TP)

মডেল নং।

IM-FS4X1200GW

কপার পোর্ট

12x10/100/1000Base-T RJ45 অটো-MDI/MDI-X

এসএফপি/এসএফপি+ পোর্ট

4*1/2.5/5/10G এসএফপি/এসএফপি+ স্লট

100BASE-FX,1000BASE-SX/LX/BX,2500BASE-X,5000BASE-X এসএফপি এবং 10GBASE SR/LR SFP+ অপটিক্যাল ট্রান্সসিভারের সাথে সামঞ্জস্যপূর্ণ

কনসোল

1xRJ45-থেকে-RS232 সিরিয়াল পোর্ট(115200,8,N,1)

রিসেট বাটন

＜5 সেকেন্ড: সিস্টেম রিবুট

＞ 5 সেকেন্ড: ফ্যাক্টরি ডিফল্ট

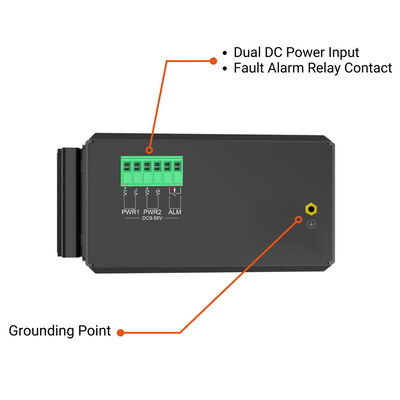

সংযোজক

পাওয়ার ইনপুটের জন্য ৬-পিন অপসারণযোগ্য টার্মিনাল ব্লক

পাওয়ার ১-এর জন্য পিন ১-২, পাওয়ার ২-এর জন্য পিন ৩-৪, ফল্ট অ্যালার্মের জন্য পিন ৫-৬

এলার্ম

পাওয়ার ব্যর্থতার জন্য একটি রিলে আউটপুট।

অ্যালার্ম রিলে কারেন্ট বহন করার ক্ষমতা: 2A @ 24VDC

এনক্লোজার

IP40 অ্যালুমিনিয়াম কেস

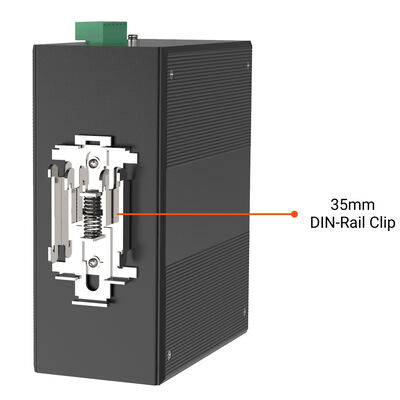

ইনস্টলেশন

DIN-রেল বা ওয়াল মাউন্টিং

মাত্রা(WxDxH)

160mm x 132mm x 70mm

ওজন

1100g

বিদ্যুৎ খরচ

সর্বোচ্চ 16.8 ওয়াট/57.3BTU(সিস্টেম চালু)

সর্বোচ্চ 38.2 ওয়াট/10.3BTU(পূর্ণ লোডিং)

ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ

যোগাযোগ স্রাব:±8kV

বাতাসে স্রাব: ±15kV

সার্জ সুরক্ষা

পাওয়ার সাপ্লাই: ±4kV

আরজে45 পোর্ট: ±2kV

এলইডি সূচক

P1(সবুজ), P2(সবুজ), ALM(লাল)। RUN(সবুজ)

এসএফপি: 1/2.5/5G(সবুজ), 10G(সবুজ)

আরজে45: 10/100M(সবুজ), 1000M(সবুজ)

সুইচিং স্পেসিফিকেশন

সুইচ আর্কিটেকচার

সংরক্ষণ ও প্রেরণ

সুইচ ফ্যাব্রিক

64 Gbps/নন-ব্লকিং

ঠিকানা টেবিল

32K এন্ট্রি, স্বয়ংক্রিয় উৎস ঠিকানা শেখা এবং বয়স বাড়ানো

ডেটা বাফার

32Mbits

জাম্বো ফ্রেম

10K বাইট

ফ্লো কন্ট্রোল

পূর্ণ দ্বৈতের জন্য IEEE 802.3x পজ ফ্রেম

অর্ধ দ্বৈতের জন্য ব্যাক প্রেসার

লেয়ার ৩ ফাংশন

আইপি ইন্টারফেস

সর্বোচ্চ 128 VLAN ইন্টারফেস

রাউটিং টেবিল

সর্বোচ্চ 512 স্ট্যাটিক রুট এন্ট্রি

সর্বোচ্চ 3072 রাউটিং টেবিল এন্ট্রি

রাউটিং প্রোটোকল

IPv4 RIPv2

IPv4 OSPFv2

IPv6 OSPFv3

IPv4 হার্ডওয়্যার স্ট্যাটিক রাউটিং

IPv6 হার্ডওয়্যার স্ট্যাটিক রাউটিং

লেয়ার ২ ফাংশন

পোর্ট কনফিগারেশন

পোর্ট অক্ষম/সক্ষম

অটো-আলোচনা 10/100/1000Mbps ফুল এবং হাফ ডুप्लेक्स মোড নির্বাচন

ফ্লো কন্ট্রোল অক্ষম/সক্ষম

পোর্ট লিঙ্ক ক্ষমতা নিয়ন্ত্রণ

পোর্ট স্ট্যাটাস

প্রতিটি পোর্টের গতি দ্বৈত মোড, লিঙ্ক স্ট্যাটাস, ফ্লো কন্ট্রোল স্ট্যাটাস, অটো-আলোচনা স্ট্যাটাস, ট্রাঙ্ক স্ট্যাটাস প্রদর্শন করুন

পোর্ট মিররিং

TX/RX/উভয়

একাধিক-থেকে-1 মনিটর

মিরর – রিমোট সুইচড পোর্ট অ্যানালাইজার(Cisco RSPAN)

5টি সেশন পর্যন্ত সমর্থন করে

ভিএলএএন

IEEE 802.1Q ট্যাগ করা VLAN

IEEE 802.1ad Q-in-Q টানেলিং

প্রাইভেট VLAN

MAC-ভিত্তিক VLAN

VLAN অনুবাদ

VCL প্রোটোকল-ভিত্তিক VLAN

ভয়েস VLAN

MVR(মাল্টিকাস্ট VLAN রেজিস্ট্রেশন), MVRP(মাল্টিপল VLAN রেজিস্ট্রেশন প্রোটোকল

GVRP

4K VLAN গ্রুপ পর্যন্ত, 4095 VLAN আইডি-এর বাইরে

লিঙ্ক অ্যাগ্রিগেশন

IEEE 802.3ad LACP/স্ট্যাটিক ট্রাঙ্ক

প্রতি ট্রাঙ্ক গ্রুপে 16টি পোর্টের সাথে 8টি ট্রাঙ্ক গ্রুপ

স্প্যানিং ট্রি প্রোটোকল

IEEE 802.1D স্প্যানিং ট্রি প্রোটোকল

IEEE 802.1w র‍্যাপিড স্প্যানিং ট্রি প্রোটোকল

IEEE 802.1s মাল্টিপল স্প্যানিং ট্রি প্রোটোকল

7টি MSTP উদাহরণ সমর্থন করে

BPDU গার্ড, BPDU ফিল্টারিং এবং BPDU স্বচ্ছ

রুট গার্ড

IGMP স্নুপিং

IPv4 IGMP(v1/v2/v3) স্নুপিং

IPv4 IGMP কোয়েরিয়ার মোড সমর্থন

255টি IGMP গ্রুপ সমর্থন করে

এমএলডি স্নুপিং

IPv6 MLD(v1/v2) স্নুপিং

IPv6 কোয়েরিয়ার মোড সমর্থন

255 MLD গ্রুপ সমর্থন করে

ব্যান্ডউইথ নিয়ন্ত্রণ

প্রতি পোর্ট ব্যান্ডউইথ নিয়ন্ত্রণ

ইনগ্রেস: 10Kbps ~ 13128Mbps

এগ্রেস: 10Kbps ~ 13128Mbps

রিং , রিডান্ডেন্সি, সুরক্ষা

এপিএস প্রোটোকল (1+1 , 1:1 মোড)

MRP(মিডিয়া রিডান্ডেন্সি প্রোটোকল)

ITU-T G.8032 ERPSv2

পুনরুদ্ধারের সময়＜10ms @ 3 নোড

পুনরুদ্ধারের সময়＜50ms @ 16 নোড

মেজর এবং সাব-রিং সমর্থন করে

ডিসকভারি ও মনিটরিং

UPnP(ইউনিভার্সাল প্লাগ অ্যান্ড প্লে)

এলএলডিপি

এলএলডিপি-এমইডি

UDLD(ইউনিডিরেকশনাল লিঙ্ক ডিটেকশন)

sFLOW

OAM

IEEE 802.3ah OAM,

IEEE 802.1ag কানেক্টিভিটি ফল্ট ম্যানেজমেন্ট(CFM)

সমন্বয়

IEEE 1588v2 PTP(প্রিসিশন টাইম প্রোটোকল)

PTP মাস্টার

PTP স্লেভ

বাউন্ডারি ক্লক

পিয়ার-টু-পিয়ার স্বচ্ছ ক্লক

এন্ড-টু-এন্ড স্বচ্ছ ক্লক

প্রোফাইল:1588/G.8265.1/G.8275.1/802.1AS

SyncE

QoS

ট্রাফিক শ্রেণীবিভাগ ভিত্তিক, কঠোর অগ্রাধিকার এবং WRR

সুইচিংয়ের জন্য 8-স্তরের অগ্রাধিকার

পোর্ট নম্বর

802.1p অগ্রাধিকার

802.1Q VLAN ট্যাগ

আইপি প্যাকেটে DSCP/ToS ক্ষেত্র

সময়-সংবেদনশীল নেটওয়ার্কিং

প্রোটোকল

উচ্চ নির্ভুলতা সময় সিঙ্ক্রোনাইজেশন

IEEE1588(টাইম স্ট্যাম্পিং)

802.1AS-Rev gPTP ডিফল্ট প্রোফাইল

শেপার্স

802.1Qbv(টাইম-অ্যাওয়্যার শিডিউলিং)

802.1Qch(সাইক্লিক কুইং এবং ফরওয়ার্ডিং)

টিএসএন স্ট্রিম পলিসিং

802.1Qci (প্রতি স্ট্রিম ফিল্টারিং এবং পলিসিং)

রিডান্ডেন্সি

802.1CB (ফ্রেম রেপ্লিকেশন এবং রিডান্ডেন্সির জন্য এলিমিনেশন নির্বিঘ্ন রিডান্ডেন্সির জন্য)

বিলম্ব হ্রাস

IEEE 802.1Qbu ফ্রেম প্রিএম্পশন

নিরাপত্তা ফাংশন

অ্যাক্সেস কন্ট্রোল লিস্ট

আইপি-ভিত্তিক এসিএল/ম্যাক-ভিত্তিক এসিএল

এর উপর ভিত্তি করে এসিএল:

ম্যাক ঠিকানা

আইপি ঠিকানা

প্রোটোকল প্রকার

ভিএলএএন আইডি

DSCP

802.1q অগ্রাধিকার

512 এন্ট্রি পর্যন্ত

নিরাপত্তা

পোর্ট নিরাপত্তা

আইপি সোর্স গার্ড, 512 এন্ট্রি পর্যন্ত

ডায়নামিক এআরপি পরিদর্শন, 1K এন্ট্রি পর্যন্ত

ব্যবহারকারী স্তরের উপর ভিত্তি করে কমান্ড লাইন কর্তৃপক্ষ নিয়ন্ত্রণ

স্ট্যাটিক ম্যাক ঠিকানা, 64 এন্ট্রি পর্যন্ত

এএএ

RADIUS ক্লায়েন্ট

TACACS+ ক্লায়েন্ট

নেটওয়ার্ক অ্যাক্সেস কন্ট্রোল

IEEE 802.1x পোর্ট-ভিত্তিক নেটওয়ার্ক অ্যাক্সেস কন্ট্রোল

ম্যাক-ভিত্তিক প্রমাণীকরণ

স্থানীয়/RADIUS প্রমাণীকরণ

ব্যবস্থাপনা

বেসিক ম্যানেজমেন্ট ইন্টারফেস

কনসোল; টেলনেট; ওয়েব ব্রাউজার; SNMPv1,v2c

নিরাপদ ম্যানেজমেন্ট ইন্টারফেস

SSHv2, TLSv1.2, SNMPv3

সিস্টেম ম্যানেজমেন্ট

ইথারনেট নেটওয়ার্কের মাধ্যমে HTTP প্রোটোকল দ্বারা ফার্মওয়্যার আপগ্রেড

HTTP এর মাধ্যমে কনফিগারেশন আপলোড/ডাউনলোড

রিমোট Syslog

সিস্টেম লগ

NTP

ফিরো এনএমএস

এসএনএমপি এমআইবি

RFC 1213 MIB-II

RFC 1493 ব্রিজ MIB

RFC 1643 ইথারনেট MIB

RFC 2863 ইন্টারফেস MIB

RFC 2665 ইথার-লাইক MIB

RFC 2819 RMON MIB (গ্রুপ 1,2,3 এবং 9)

RFC 2737 সত্তা MIB

RFC 2618 RADIUS ক্লায়েন্ট MIB

RFC 2863 IF-MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-ফ্রেমওয়ার্কস-MIB

RFC 4292 আইপি ফরওয়ার্ড MIB

RFC আইপি MIB

RFC 4836 MAU-MIB

IEEE 802.1X PAE

এলএলডিপি

नियाমক ও ওয়ারেন্টি

নিরাপত্তা

IEC/EN 62368-1

ইএমআই

EN55032 ক্লাস A, CISPR 32 FCC পার্ট 15B ক্লাস A

ইএমএস

EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (সার্জ) EN61000-4-6 (CS)

EN61000-4-8 (PFMF

শক

IEC 60068-2-27

ফ্রি ফল

IEC 60068-2-32

কম্পন

IEC 60068-2-6

পরিবেশগত

RoHS

স্ট্যান্ডার্ডস কমপ্লায়েন্স

IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z গিগাবিট 1000T

IEEE 802.3z গিগাবিট SX/LX

IEEE 802.3bz 2.5G/5G BASE-X

IEEE 802.3x ফ্লো কন্ট্রোল এবং ব্যাক প্রেসার

LACP সহ IEEE 802.3ad পোর্ট ট্রাঙ্ক

IEEE 802.1D স্প্যানিং ট্রি প্রোটোকল

IEEE 802.1w র‍্যাপিড স্প্যানিং ট্রি প্রোটোকল

IEEE 802.1s মাল্টিপল স্প্যানিং ট্রি প্রোটোকল

IEEE 802.1p ক্লাস অফ সার্ভিস

IEEE 802.1Q VLAN ট্যাগিং

IEEE 802.1X পোর্ট প্রমাণীকরণ নেটওয়ার্ক নিয়ন্ত্রণ

IEEE 802.1ab এলএলডিপি

IEEE 802.3ah OAM

IEEE 802.1ag কানেক্টিভিটি ফল্ট ম্যানেজমেন্ট(CFM)

সময়-সংবেদনশীল অ্যাপ্লিকেশনের জন্য IEEE 802.1AS সময় এবং সিঙ্ক্রোনাইজেশন

IEEE 802.1Qbu ফ্রেম প্রিএম্পশন

IEEE 802.1Qci প্রতি-স্ট্রিম ফিল্টারিং এবং পলিসিং(PSFP)

নির্ধারিত ট্রাফিকের জন্য IEEE 802.1Qbv বর্ধন

IEEE 802.1CB নির্ভরযোগ্যতার জন্য ফ্রেম রেপ্লিকেশন এবং এলিমিনেশন(FRER)

RFC 768 UDP

RFC 783 TFTP

RFC 791 আইপি

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

RFC 3810 MLD v2

RFC 2328 OSPF v2

RFC 5340 OSPF v3

RFC 2453 RIP v2

ITU-T G.8032 ERPS রিং

ওয়ারেন্টি

3 বছর

পরিবেশ

অপারেটিং তাপমাত্রা

-40 ℃ থেকে +75℃

সংরক্ষণ তাপমাত্রা

-40 ℃ থেকে +85℃

আর্দ্রতা

5 থেকে 95%(নন-কনডেনসিং)

প্যাকেজ তালিকা

ডিভাইস

1x ইন্ডাস্ট্রিয়াল ইথারনেট সুইচ

কেবল

1xDB9 মহিলা থেকে RJ45

ইনস্টলেশন কিট

1x DIN-রেল ক্লিপ

2x ওয়াল-মাউন্ট কিট

ডকুমেন্টেশন

1 x ব্যবহারকারী ম্যানুয়াল

1 x ওয়ারেন্টি কার্ড
