অলিকম সিরিয়াল ওভার ইথারনেট পো ই ফাইবার সুইচ
মূল বৈশিষ্ট্য
1. এক ডিভাইসে সিরিয়াল থেকে ইথারনেট ইন্টিগ্রেশন
অন্তর্নির্মিত আরএস-২৩২ / আরএস-৪২২ / আরএস-৪৮৫ ইন্টারফেসগুলি পুরানো পিএলসি, মিটার, সেন্সর এবং কন্ট্রোলারগুলিকে আইপি নেটওয়ার্কগুলির মাধ্যমে সরাসরি যোগাযোগ করতে দেয়, যা বাহ্যিক সিরিয়াল ডিভাইস সার্ভারের প্রয়োজনীয়তা দূর করে।
2. এজ ডিভাইসের জন্য গিগাবাইট পিওই
আটটি ১০/১০০/১০০০ এমবিপিএস আরজে৪৫ পোর্ট আইপি ক্যামেরা, শিল্প টার্মিনাল এবং কন্ট্রোলারকে তথ্য এবং শক্তি উভয়ই সরবরাহ করে।বুদ্ধিমান PoE সনাক্তকরণ এবং একটি উচ্চ মোট শক্তি বাজেট ঘন ক্ষেত্রের ইনস্টলেশনের জন্য উপযুক্ত.
3দীর্ঘ দূরত্ব এবং গোলমালমুক্ত ট্রান্সমিশনের জন্য ফাইবার ইউপ্লিংক
ডুয়াল গিগাবিট এসএফপি স্লটগুলি নমনীয় ফাইবার সংযোগ সরবরাহ করে, নেটওয়ার্ক পরিসীমা প্রসারিত করে এবং বৈদ্যুতিকভাবে গোলমালযুক্ত শিল্প পরিবেশে স্থিতিশীল যোগাযোগ নিশ্চিত করে।
4শিল্প এল২+ পরিচালিত নেটওয়ার্কিং
উন্নত স্তর 2+ বৈশিষ্ট্য যেমন ভিএলএএন, কোওএস, লিঙ্ক সমষ্টি, এসটিপি / আরএসটিপি / এমএসটিপি এবং ইআরপিএসভি 2 দ্রুত পুনরুদ্ধারের সাথে স্থিতিস্থাপক রিং এবং অতিরিক্ত নেটওয়ার্ক টপোলজিগুলি সক্ষম করে।
5. নিরাপদ ও স্কেলযোগ্য ব্যবস্থাপনা
802.1X প্রমাণীকরণ, রেডিউস, এসিএল, এইচটিটিপিএস, এসএসএইচ এবং এসএনএমপিভি 3 সহ বিস্তৃত সুরক্ষা ওটি এবং আইটি সংহত নেটওয়ার্কগুলিতে নিরাপদ অপারেশন নিশ্চিত করে। ওয়েব জিইউআই, সিএলআই, এসএনএমপি এর মাধ্যমে একাধিক পরিচালনার বিকল্প,এবং ক্লাউড/এমকিউটিটি-র ব্যবহার এবং রক্ষণাবেক্ষণ সহজ করে।
6শক্ত, ফ্যানহীন শিল্প নকশা
কম্প্যাক্ট আইপি৪০ অ্যালুমিনিয়াম কেস, ফ্যানবিহীন শীতলকরণ এবং ডিআইএন-রেল বা প্রাচীরের মাউন্টিং নিয়ন্ত্রণ ক্যাবিনেট এবং বহিরঙ্গন কেসগুলিতে নীরব, রক্ষণাবেক্ষণ মুক্ত অপারেশনকে অনুমতি দেয়।
7.নির্ভরযোগ্য পাওয়ার আর্কিটেকচার
অ্যালার্ম রিলে আউটপুট সহ ডুয়াল 48 ′′ 56V ডিসি রিডান্ড্যান্ট পাওয়ার ইনপুটগুলি বিদ্যুৎ ব্যর্থতা এবং তারের ত্রুটিগুলির বিরুদ্ধে সুরক্ষা দেয়, মিশন-ক্রিটিকাল অ্যাপ্লিকেশনগুলিতে অবিচ্ছিন্ন অপারেশন নিশ্চিত করে।
প্রযুক্তিগত তথ্য
|
মডেল নং।
|
IM-FSP288GW
|
|
ইথেরেনট ইন্টারফেস
|
|
বন্দর
|
8x10/100/1000বেস-টি ((X) পোর্ট ((RJ45 সংযোগকারী)
2x100/1000বেস-এফএক্স (এসএফপি স্লট)
2x RS485/422/232 ((5-পিন সিরিয়াল টার্মিনাল)
|
|
পোর্ট মোড ((Tx)
|
অটো-নির্ধারণের গতি
পূর্ণ/অর্ধ-ডুপ্লেক্স মোড
অটো এমডিআই/এমডিআই-এক্স সংযোগ
|
|
মানদণ্ড
|
আইইইই 802.3 10BaseT এর জন্য
IEEE 802.3u 100BaseT ((X) এবং 100BaseFX এর জন্য
IEEE 802.3ab 1000BaseT ((X) এর জন্য
IEEE 802.3z 1000BaseSX/LX/LHX/ZX এর জন্য
প্রবাহ নিয়ন্ত্রণের জন্য IEEE 802.3x
স্প্যানিং ট্রি প্রোটোকলের জন্য IEEE 802.1D-2004
র্যাপিড স্প্যানিং ট্রি প্রোটোকলের জন্য আইইইই 802.1 ওয়াট
মাল্টিপল স্প্যানিং ট্রি প্রোটোকলের জন্য IEEE 802.1s
সার্ভিস ক্লাসের জন্য আইইইই ৮০২.১ পি
ভিএলএএন ট্যাগিংয়ের জন্য আইইইই 802.1Q
প্রমাণীকরণের জন্য IEEE 802.1X
এলএসিপি সহ পোর্ট ট্রাঙ্কের জন্য আইইইই 802.3ad
|
|
প্যাকেট বাফারের আকার
|
৪ এমবিট
|
|
ম্যাক ঠিকানা টেবিলের আকার
|
৮ কে
|
|
সর্বাধিক প্যাকেটের দৈর্ঘ্য
|
১০ হাজার পর্যন্ত
|
|
ভিএলএএন আইডি পরিসীমা
|
VID 1 থেকে 4094
|
|
আইজিএমপি গ্রুপ
|
2048
|
|
সর্বাধিক ভিএলএনের সংখ্যা
|
64
|
|
ট্রান্সমিশন মোড
|
স্টোর এবং ফরোয়ার্ড (ফুল/হাফ ডুপ্লেক্স মোড)
|
|
বিনিময় সম্পত্তি
|
বিলম্বের সময়ঃ < 7μs
ব্যাকপ্লেন ব্যান্ডউইথঃ 20Gbps; প্যাকেট ফরওয়ার্ডিং রেটঃ 14.88Mpps
|
|
সিরিয়াল ইন্টারফেস
|
|
বন্দর
|
2x RS485/422/232
|
|
সংকেত
|
RS-232: a:TXD,b:RXD,c:Na,d:Na,e:GND
RS-422: a:T+, b:T-, c:R+, d:R-, e:GND
আরএস-৪৮৫: :a: Na, b: Na, c:D+,d:D-, e:GND
|
|
বাউড রেট
|
২৪০০-১১৫২০০ বিপিএস
|
|
টার্মিনাল
|
৫ পিন টার্মিনাল
|
|
লোড ক্যাপাসিটি
|
RS-485/422 128 পয়েন্ট পোলিং পরিবেশ সমর্থন করে
|
|
চলাচল
|
RS-485 স্বয়ংক্রিয় তথ্য প্রবাহ নিয়ন্ত্রণ প্রযুক্তি গ্রহণ করে
|
|
ইন্টারফেস সুরক্ষা
|
RS-232 15KV স্ট্যাটিক সুরক্ষা
আইসোলেশন ভোল্টেজ 2KV, ইলেক্ট্রোস্ট্যাটিক সুরক্ষা 15KV
|
|
প্যাকিং তালিকা
|
|
ডিভাইস
|
1x ইন্ডাস্ট্রিয়াল সিরিয়াল ইথারনেট সুইচ
|
|
ক্যাবল
|
1xDB9 মহিলা থেকে RJ45
|
|
ইনস্টলেশন কিট
|

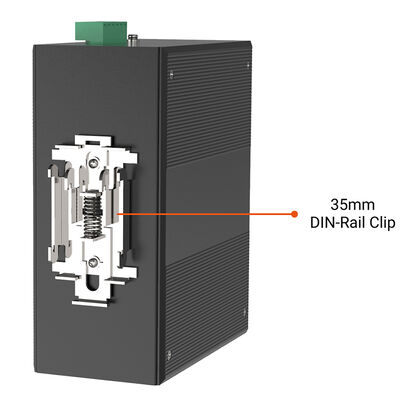

1x ডিআইএন-রেল ক্লিপ
2x ওয়াল-মাউন্ট কিট
|
|
নথিপত্র
|
1 x দ্রুত ইনস্টলেশন গাইড
1 x গ্যারান্টি কার্ড
1x প্রোডাক্ট বিজ্ঞপ্তি
|
|
শারীরিক বৈশিষ্ট্য
|
|
আবাসন
|
অ্যালুমিনিয়াম কেস
|
|
আইপি রেটিং
|
আইপি৪০
|
|
মাত্রা
|
138mm x 108mm x 49mm (L x W x H)
|
|
ওজন
|
৬৮০ গ্রাম
|
|
অপারেটিং তাপমাত্রা
|
-৪০°সি থেকে ৭৫°সি (৪০ থেকে ১৬৭ ডিগ্রি ফারেনহাইট)
|
|
অপারেটিং আর্দ্রতা
|
৫% থেকে ৯০% (অ-কন্ডেনসিং)
|
|
সংরক্ষণ তাপমাত্রা
|
-৪০°সি~৮৫°সি (৪০ থেকে ১৮৫°ফারেনহাইট)
|
|
এমটিবিএফ
|
1,043৯০৯ ঘন্টা @ টেলকোর্ডিয়া এসআর-৩৩২ স্ট্যান্ডার্ড
|
|
তাপ বিচ্ছিন্নতা
|
৩৪ বিটিইউ/ঘন্টা
|
|
ঠান্ডা
|
প্যাসিভ কুলিং, ভ্যানহীন ডিজাইন
|
|
গোলমাল স্তর
|
0 ডিবিএ
|
|
বিদ্যুৎ খরচ
|
১০ ওয়াট সর্বোচ্চ
|
|
পাওয়ার ইনপুট
|
2
|
|
ইনপুট ভোল্টেজ
|
48-56VDC, অতিরিক্ত দ্বৈত ইনপুট
|
|
পিওই স্ট্যান্ডার্ড
|
একক PoE আউটপুট শক্তিঃ 15.4W/30W ((পোর্ট 1~8), 240W সর্বোচ্চ POE বাজেট
|
|

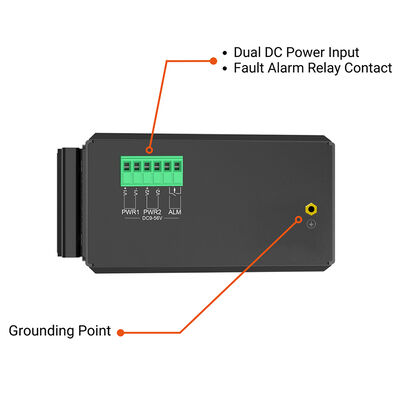

সংযোগকারী
|
১টি অপসারণযোগ্য ৬টি যোগাযোগের টার্মিনাল ব্লক
পাওয়ার 1, পাওয়ার 2 জন্য পিন 3/4 জন্য পিন 1/2 পিন 5/6 ত্রুটি বিপদাশঙ্কা জন্য
|
|
সুরক্ষা
|
ওভারলোড বর্তমান সুরক্ষা, বিপরীত মেরুতা সুরক্ষা
|
|
নিরাপত্তা
|
IEC/EN 62368-1
|
|
ইএমআই
|
EN55032 ক্লাস A, CISPR 32 FCC পার্ট 15B ক্লাস A
|
|
ইএমএস
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5
(উর্ধ্বগতি) EN61000-4-6 (CS) EN61000-4-8 (PFMF)
|
|
শক
|
আইইসি ৬০০৬৮-২-২৭
|
|
মুক্ত পতন
|
আইইসি ৬০০৬৮-২-৩২
|
|
কম্পন
|
আইইসি ৬০০৬৮-২-৬
|
|
পরিবেশগত
|
RoHS
|
|
গ্যারান্টি
|
৩ বছর
|
সফটওয়্যার বৈশিষ্ট্য
|
পরিচালনার বৈশিষ্ট্য
|
|
ছাঁটাই প্রোটোকল
|
সমর্থন STP/RSTP/MSTP/ERPSv2, লিঙ্ক সমষ্টি
|
|
মাল্টিকাস্ট সমর্থন
|
আইজিএমপি স্নুপিং ভি১/ভি২/ভি৩, জিএমআরপি, জিভিএমপি,802.1Q
|
|
ভিএলএএন
|
সমর্থন IEEE 802.1Q 4K VLAN, সমর্থন QINQ, ডাবল VLAN
|
|
সময় ব্যবস্থাপনা
|
এসএনটিপি
|
|
QOS
|
প্রবাহ ভিত্তিক পুনঃনির্দেশ
প্রবাহ-ভিত্তিক হার সীমাবদ্ধকরণ
প্রবাহ ভিত্তিক প্যাকেট ফিল্টারিং
8*প্রতিটি পোর্ট 802.1p/DSCP অগ্রাধিকার ম্যাপিং এর আউটপুট সারি
Diff-Serv QoS, অগ্রাধিকার চিহ্ন / মন্তব্য
কিউজ স্কিডিং অ্যালগরিদম (এসপি, ডব্লিউআরআর, এসপি+ডব্লিউআরআর)
|
|
এসিএল
|
পোর্ট ভিত্তিক ইস্যু ACL
পোর্ট এবং ভিএলএ-ভিত্তিক এসিএল
L2 থেকে L4 প্যাকেট ফিল্টারিং, প্রথম 80 বাইট বার্তার সাথে মেলে।
MAC, Destination MAC address, IP Source, Destination IP, IP Protocol Type, TCP/UDP Port, TCP/UDP Port Range, এবং VLAN ইত্যাদির উপর ভিত্তি করে ACL প্রদান করুন
|
|
ডায়াগনস্টিক রক্ষণাবেক্ষণ
|
পোর্ট মিররিং, সিসলগ, পিং সমর্থন করুন
|
|
ব্যবস্থাপনা ফাংশন
|
সমর্থন CLI,WEB,SNMPv1/v2/v3,প্রশাসনের জন্য টেলনেট সার্ভার,EEE, LLDP, DHCP সার্ভার/ক্লায়েন্ট ((IPv4/IPv6), ক্লাউড/MQTT
|
|
বিপদাশঙ্কা ব্যবস্থাপনা
|
সাপোর্ট ওয়ান ওয়ে রিলে অ্যালার্ম আউটপুট, RMON, TRAP
|
|
নিরাপত্তা
|
ব্রডকাস্ট স্টর্ম প্রোটেকশন, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
ডিএইচসিপি স্নুপিং সমর্থন করুন, অপশন ৮২,802.১ এক্স সিকিউরিটি অ্যাক্সেস,
ব্যবহারকারী শ্রেণীবদ্ধ ব্যবস্থাপনা সমর্থন, এসিএল অ্যাক্সেস নিয়ন্ত্রণ তালিকা,
ডিডিওএস সমর্থন,পোর্ট-ভিত্তিক ম্যাক ফিল্টারিং / বাইন্ডিং, ম্যাক ব্ল্যাক হোলস, আইপি উত্স সুরক্ষা, পোর্ট বিচ্ছিন্নতা, এআরপি বার্তার গতি সীমা
|
|
স্তর 2+ বৈশিষ্ট্য
|
IPv4/IPv6 ম্যানেজমেন্ট, স্ট্যাটিক রুট
|
এলইডি সূচক
|
এলইডি
|
রাষ্ট্র
|
বর্ণনা
|
|
পিডব্লিউআর
(P1&P2)
|
চালু
|
বিদ্যুৎ সরবরাহ করা হচ্ছে
|
|
বন্ধ করো
|
বিদ্যুৎ সরবরাহ করা হচ্ছে না
|
|
চালান
|
মোমবাতি
|
সিস্টেম ভাল চলছে
|
|
লিঙ্ক/এসিটি
১-১০
|
চালু
|
পোর্ট সংযোগ সক্রিয়
|
|
মোমবাতি
|
প্রেরিত তথ্য
|
|
বন্ধ করো
|
পোর্ট সংযোগ সক্রিয় নয়
|
|
ALM
|
চালু
|
অ্যালার্মের তথ্য আছে
|
|
বন্ধ করো
|
কোন এলার্ম তথ্য নেই
|

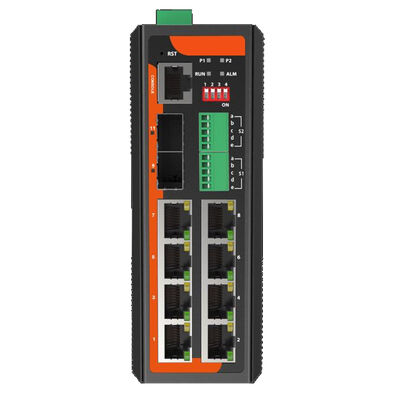

ডিআইপি
|
ডিআইপি সুইচ
|
রাষ্ট্র
|
বর্ণনা
|
|
১ নং
|
চালু
|
RSTP নিষ্ক্রিয়
|
|
বন্ধ করো
|
RSTP Enable ((ডিফল্ট)
|
|
২ নং
|
চালু
|
পোর্ট ভিএলএএন সক্ষম করুন
|
|
বন্ধ করো
|
পোর্ট ভিএলএএন নিষ্ক্রিয় ((ডিফল্ট)
|
|
৩ নং
|
চালু
|
এসএফপি পোর্ট 100M
|
|
বন্ধ করো
|
SFP পোর্ট 100/1000M ((ডিফল্ট)
|
|
৪ নং
|
|
ফাংশন রিজার্ভ
|
দ্রষ্টব্যঃ
1. RSTP চালু অবস্থানে স্যুইচ করে, যা RSTP নিষ্ক্রিয় অবস্থায় রয়েছে তা নির্দেশ করে।
2. ভিএলএএন চালু অবস্থানে স্যুইচ করে, যা নির্দেশ করে যে ভিএলএএন সক্ষম করা হয়েছে। সমস্ত ল্যান পোর্ট কেবলমাত্র এই বিকল্পটি সক্ষম হলে এসএফপি আপলিঙ্কগুলির সাথে যোগাযোগ করতে পারে।
3. ইথারনেট সুইচ চালু থাকাকালীন ডিআইপি সুইচ ফাংশনটি কার্যকর করার জন্য, ডিআইপি সুইচটি টিউন করার পরে ইথারনেট সুইচটি পুনরায় বুট করা দরকার।
প্রয়োগ
1শিল্প স্বয়ংক্রিয়তা ও নিয়ন্ত্রণ ব্যবস্থা
কারখানা এবং প্রক্রিয়া উদ্ভিদগুলিতে সিরিয়াল ভিত্তিক পিএলসি, এইচএমআই এবং নিয়ামকগুলিকে ইথারনেট এবং ফাইবার ব্যাকবোনগুলিতে সংযুক্ত করার জন্য আদর্শ।
2বিদ্যুৎ, শক্তি ও এসসিএডিএ নেটওয়ার্ক
নিরাপদ ইথারনেট এবং সিরিয়াল ডেটা সংহতকরণের সাথে মিটার, আরটিইউ এবং সাবস্টেশনগুলির দূরবর্তী পর্যবেক্ষণ এবং নিয়ন্ত্রণ সক্ষম করে।
3. পরিবহন ও অবকাঠামো
ট্রাফিক সিস্টেম, রেল সিগন্যালিং এবং রাস্তার পাশে থাকা ক্যাবিনেটের জন্য উপযুক্ত যা PoE-powered ডিভাইস এবং সিরিয়াল যোগাযোগের প্রয়োজন।
4. তেল ও গ্যাস, জল ও ইউটিলিটি
কঠোর পরিবেশের জন্য নির্ভরযোগ্য সমাধান যেখানে পুরানো সিরিয়াল সরঞ্জামগুলিকে আধুনিক আইপি নেটওয়ার্কগুলির সাথে সহাবস্থান করতে হবে।
5শিল্প আইওটি ও এজ ইন্টিগ্রেশন
ইথারনেট, ফাইবার এবং স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল প্রোটোকল ব্যবহার করে ঐতিহ্যবাহী ফিল্ড ডিভাইসগুলিকে আইওটি প্ল্যাটফর্মগুলিতে ব্রিজ করে।
