Olycom L2/L2+ পরিচালিত PoE নেটওয়ার্ক সুইচ
পণ্য ওভারভিউ
Olycom IM-FP166GW হল একটি শিল্প-গ্রেডের ইথারনেট সুইচিং প্ল্যাটফর্ম যা এমন পরিবেশের জন্য ডিজাইন করা হয়েছে যেখানে নেটওয়ার্কের ধারাবাহিকতা এবং পরিবেশগত সহনশীলতা উভয়ই অত্যন্ত গুরুত্বপূর্ণ। একটি রিং-পরিচালিত L2+ আর্কিটেকচারের উপর ভিত্তি করে তৈরি, এটি কঠোর ভৌত এবং বৈদ্যুতিক পরিস্থিতিতে কাজ করা শিল্প সিস্টেমগুলির জন্য স্থিতিশীল যোগাযোগের কার্যকারিতা প্রদান করে।
একটি কমপ্যাক্ট ইন্ডাস্ট্রিয়াল ফর্ম ফ্যাক্টরের মধ্যে ফাইবার এবং কপার ইন্টারফেস একত্রিত করে, সুইচটি দীর্ঘ-দূরত্বের ব্যাকবোন ট্রান্সমিশন এবং স্থানীয় ডিভাইস অ্যাক্সেস উভয়কেই সমর্থন করে। একটি মাল্টি-রেট SFP ফাইবার ইন্টারফেস প্রসারিত দূরত্বে উচ্চ-গতির অপটিক্যাল লিঙ্ক সক্ষম করে, যেখানে একাধিক গিগাবিট ইথারনেট পোর্ট শিল্প টার্মিনাল, কন্ট্রোলার এবং প্রান্ত ডিভাইসগুলির জন্য সরাসরি সংযোগ প্রদান করে।
দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করতে, ডিভাইসটি চরম তাপমাত্রা অপারেশন এবং উন্নত বৈদ্যুতিক সুরক্ষার জন্য প্রকৌশলিত। এর শক্তিশালী এনক্লোজার, শিল্প EMC সম্মতি, এবং শক্তিশালী সার্ge প্রতিরোধ ক্ষমতা এটিকে কারখানা, আউটডোর ক্যাবিনেট এবং অবকাঠামো সুবিধাগুলিতে ক্রমাগত কাজ করতে দেয় যেখানে প্রচলিত নেটওয়ার্ক সরঞ্জাম পারে না।
উচ্চ-থ্রুপুট সুইচিং কর্মক্ষমতা, দ্রুত রিং সুরক্ষা পদ্ধতির সাথে মিলিত হয়ে, IM-FP166GW-কে নিরবচ্ছিন্ন ডেটা প্রবাহ বজায় রাখতে এবং লিঙ্ক ব্যর্থতা থেকে দ্রুত পুনরুদ্ধার করতে দেয়। 3-বছরের ওয়ারেন্টি এবং আজীবন প্রযুক্তিগত সহায়তা দ্বারা সমর্থিত, এটি মিশন-সমালোচনামূলক শিল্প নেটওয়ার্ক এবং বৃহৎ আকারের স্থাপনার জন্য উপযুক্ত।
প্রযুক্তিগত ডেটা
|
পণ্যের নাম
|
10/100/1000Mbps পরিচালিত ইন্ডাস্ট্রিয়াল PoE ফাইবার সুইচ(1F+6TP)
|
|
মডেল নং.
|
IM-FP166GW
|
|
পোর্ট
|
1*100/1000/2500Mpbs SFP পোর্ট
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500-মিটার
6*10/100/1000M UTP RJ45(MDI/MDIX অটো-সেন্সিং সমর্থন করে)
|
|
প্রোটোকল
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
সুইচিং বৈশিষ্ট্য
|
ট্রান্সমিশন মোড: স্টোরেজ এবং ফরোয়ার্ড
ফরোয়ার্ডিং বিলম্ব: <10us
সিস্টেম ব্যান্ডউইথ: 17Gbps(নন-ট্র্যাফিক জ্যাম)
DRAM আকার: 128M
ফ্ল্যাশ আকার: 16M
প্যাকেট বাফার আকার: 4Mb
VLAND আইডি: 4096
MAC ঠিকানা টেবিলের আকার: 8K
জাম্বো ফ্রেম: 9.6KB
|
|
নেটওয়ার্ক মিডিয়া
|
10BASE-T: CAT3, CAT4, CAT5 অ-শিল্ডেড টুইস্টেড পেয়ার(≤100m)
100/1000BASE-TX: CAT5 বা তার বেশি শিল্ডেড টুইস্টেড পেয়ার(≤100m)
|
|
LEDs
|
পাওয়ার, নেটওয়ার্ক, ফাইবার
PWR: পাওয়ার
কমলা: লিঙ্ক/অ্যাক্ট
সবুজ: 1000M নেটওয়ার্ক স্পিড(এটি 100Mb/s হলে বন্ধ)
ফাইবার: FX1
|
|
পাওয়ার সাপ্লাই
|
ইনপুট ভোল্টেজ: 48V(সর্বোচ্চ 52V)
PoE আউটপুট ভোল্টেজ: 48V
একক PoE আউটপুট পাওয়ার: 30W(পোর্ট 1~6)
সর্বোচ্চ বাজেট: 180W
বিপরীত সংযোগ: সমর্থন
|
|
PoE তারের সংযোগ
|
PoE af/at: 1/2(V+), 3/6(V-)
|
|
পরিবেশ
|
কাজের তাপমাত্রা: -40°C～75°C
সংরক্ষণ তাপমাত্রা: -40°C～85°C
কাজের আর্দ্রতা: 10%～90%, ঘনীভবনহীন
সংরক্ষণ আর্দ্রতা: 10%～95%, ঘনীভবনহীন
|
|
শিল্প মান
|
ESD: IEC61000-4-2, ±15KV এয়ার, ±6KV যোগাযোগ
EFT: IEC61000-4-4, জেনারেল ±6KV
সার্জ: IEC61000-4-5, ডিফারেনশিয়াল ±2KV, কমন±6KV
|
|
সার্টিফিকেশন
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC পার্ট 15 সাবপার্ট B(ক্লাস B) ANSI C63.4: 2014
|
|
যান্ত্রিক তথ্য
|
শেল: ঢেউতোলা ধাতব শেল, IP40 গ্রেড স্তর
মাত্রা: 158*115*60mm

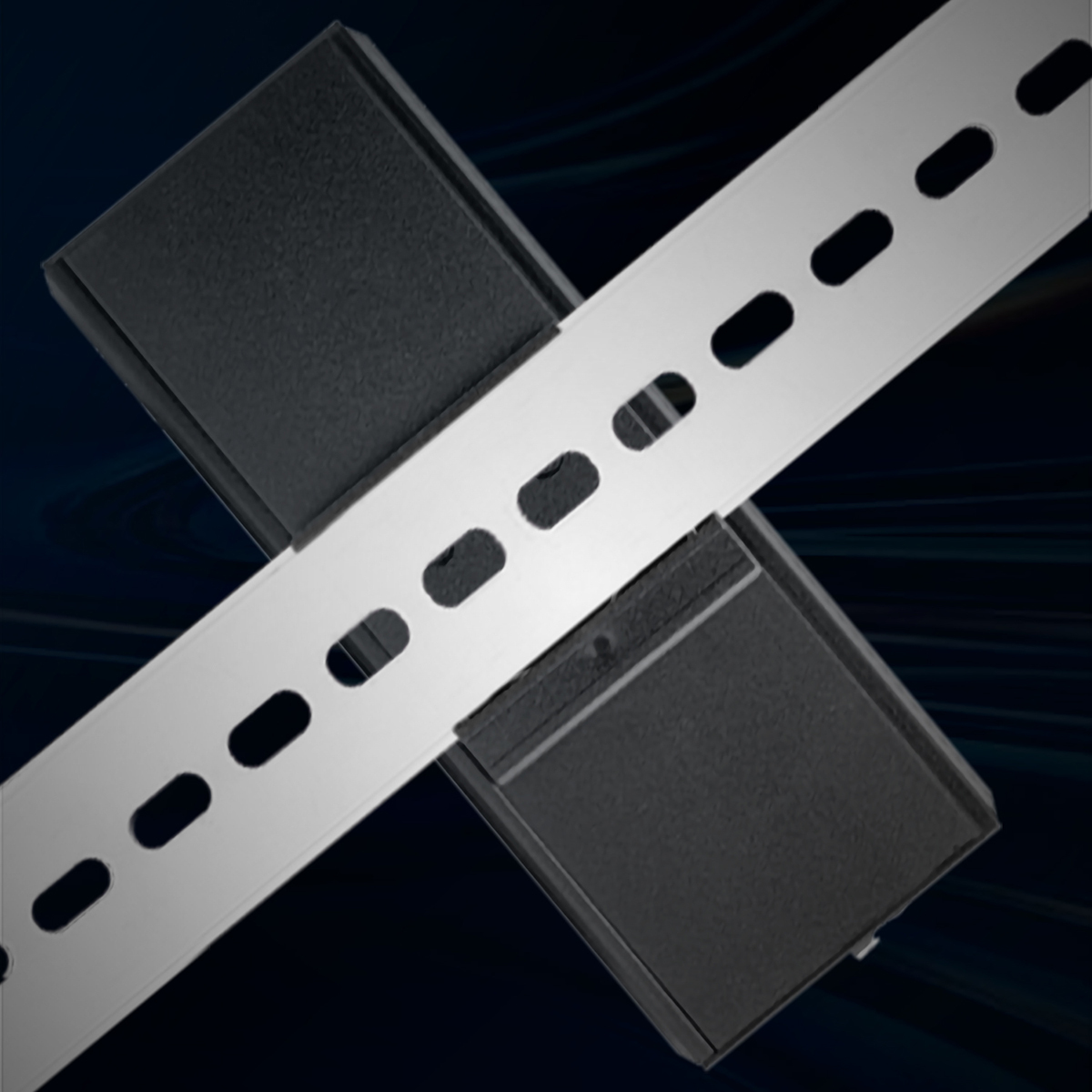

মাউন্টিং পদ্ধতি: ডিন-রেল/ওয়াল মাউন্টিং
ওজন: 0.75Kg/0.9Kg(নেট/মোট)
|
|
ওয়ারেন্টি
|
3 বছর, আজীবন প্রযুক্তিগত সহায়তা
|
মূল বৈশিষ্ট্য
1. কার্যকরী ক্ষমতা
হাইব্রিড ফাইবার-কপার নেটওয়ার্কিং
সুইচটি একটি প্রোগ্রামযোগ্য-স্পিড SFP ইন্টারফেস (100M / 1G / 2.5G) ছয়টি অটো-আলোচনাযোগ্য গিগাবিট ইথারনেট পোর্টের সাথে একত্রিত করে, যা বিশেষ ক্যাবলিং প্রয়োজনীয়তা ছাড়াই অপটিক্যাল ব্যাকবোন এবং কপার-ভিত্তিক শিল্প সরঞ্জামের মধ্যে নির্বিঘ্ন আন্তঃসংযোগ সক্ষম করে।
2. নেটওয়ার্ক স্থিতিস্থাপকতা এবং লুপ সুরক্ষা
রিং এবং অপ্রয়োজনীয় টপোলজির জন্য ডিজাইন করা হয়েছে, ডিভাইসটি STP / RSTP / MSTP প্রোটোকলের পাশাপাশি ITU-T G.8032 ইথারনেট সুরক্ষা রিং সমর্থন করে। এই প্রক্রিয়াগুলি জটিল শিল্প ইনস্টলেশনে দ্রুত টপোলজি পুনরুদ্ধার এবং নেটওয়ার্ক লুপ প্রতিরোধ করে।
3. উচ্চ-থ্রুপুট সুইচিং কর্মক্ষমতা
একটি অপ্টিমাইজ করা সুইচিং আর্কিটেকচার মাইক্রোসেকেন্ড-স্তরের লেটেন্সি সহ নন-ব্লকিং ডেটা ফরোয়ার্ডিং প্রদান করে। বৃহৎ MAC টেবিল, বিস্তৃত VLAN বিভাজন, জাম্বো ফ্রেম এবং পর্যাপ্ত বাফারিং সমর্থন ভারী এবং বার্স্টি ট্র্যাফিক লোডের অধীনে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে।
4. শিল্প হার্ডওয়্যার ফাউন্ডেশন
পর্যাপ্ত সিস্টেম মেমরি এবং ফ্ল্যাশ স্টোরেজ দিয়ে সজ্জিত, প্ল্যাটফর্মটি উন্নত ব্যবস্থাপনা এবং নিরাপত্তা ফাংশন সমর্থন করার সময় ধারাবাহিক অপারেশন বজায় রাখে, এমনকি ক্রমাগত লোড হওয়া নেটওয়ার্ক পরিবেশে।
5. পরিবেশগত এবং বৈদ্যুতিক শক্তকরণ
ধাতব এনক্লোজার IP40 সুরক্ষা প্রদান করে, যেখানে সার্ge, ESD এবং বৈদ্যুতিক দ্রুত ট্রানজিয়েন্টের বিরুদ্ধে অন্তর্নির্মিত সুরক্ষা সাধারণ শিল্প বৈদ্যুতিক বিপদ থেকে সিস্টেমকে রক্ষা করে। বিস্তৃত অপারেটিং তাপমাত্রা এবং আর্দ্রতা সহনশীলতা সুইচটিকে আউটডোর এবং ইন্ডাস্ট্রিয়াল ক্যাবিনেট স্থাপনার জন্য উপযুক্ত করে তোলে।
6. মাল্টি-মোড নেটওয়ার্ক ম্যানেজমেন্ট
কনফিগারেশন এবং পর্যবেক্ষণ একাধিক ইন্টারফেসের মাধ্যমে করা যেতে পারে, যার মধ্যে রয়েছে ওয়েব-ভিত্তিক ম্যানেজমেন্ট, CLI, SNMP, এবং Telnet। কেবল ফল্ট ডিটেকশন এবং শক্তি-সঞ্চয় বৈশিষ্ট্যগুলির মতো ডায়াগনস্টিক সরঞ্জাম রক্ষণাবেক্ষণকে সহজ করতে এবং অপারেটিং খরচ কমাতে সহায়তা করে।
7. উন্নত ট্র্যাফিক নিয়ন্ত্রণ এবং বিভাজন
VLAN ট্যাগিং, লিঙ্ক একত্রিতকরণ, QoS অগ্রাধিকার এবং ব্রডকাস্ট দমন সমর্থন ট্র্যাফিক আচরণের উপর সুনির্দিষ্ট নিয়ন্ত্রণ সক্ষম করে, যা শেয়ার করা শিল্প নেটওয়ার্কের মধ্যে গুরুত্বপূর্ণ পরিষেবাগুলিকে আলাদা করতে এবং অগ্রাধিকার দিতে দেয়।
8. নিরাপত্তা-ভিত্তিক ডিজাইন
সুইচটিতে স্তরযুক্ত অ্যাক্সেস কন্ট্রোল এবং এনক্রিপশন প্রক্রিয়া অন্তর্ভুক্ত রয়েছে, যার মধ্যে 802.1X, RADIUS, ACL, TACACS+, এবং সুরক্ষিত ম্যানেজমেন্ট প্রোটোকল রয়েছে। ফার্মওয়্যার রিডানডেন্সি এবং বিস্তৃত প্রোটোকল সমর্থন দীর্ঘমেয়াদী নিরাপত্তা এবং আপগ্রেড নমনীয়তা নিশ্চিত করতে সহায়তা করে।
9. ইনস্টলেশন নমনীয়তা এবং স্ট্যান্ডার্ড সম্মতি

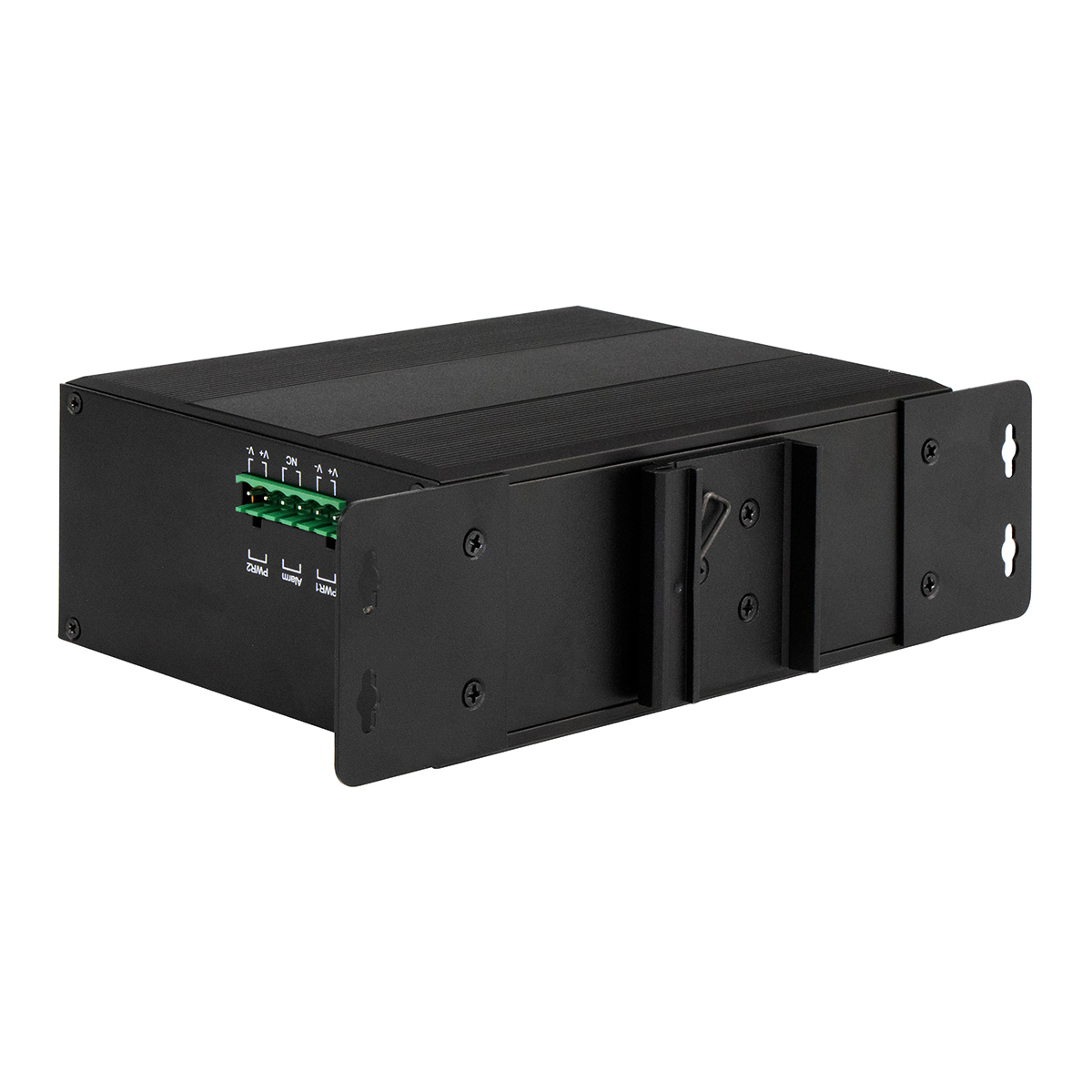

DIN-রেল বা ওয়াল মাউন্টিংয়ের জন্য ডিজাইন করা হয়েছে, কমপ্যাক্ট হাউজিং সহজেই স্থান-সীমাবদ্ধ নিয়ন্ত্রণ ক্যাবিনেটে ফিট করে। ডিভাইসটি প্রধান আন্তর্জাতিক নিরাপত্তা এবং EMC মানগুলির সাথে সঙ্গতিপূর্ণ, বিশ্বব্যাপী শিল্প স্থাপনার জুড়ে নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
দীর্ঘ-পরিসরের যোগাযোগ সমর্থন
অপটিক্যাল ইন্টারফেস একক-মোড ফাইবারের উপর 120 কিলোমিটার পর্যন্ত ট্রান্সমিশন দূরত্ব সমর্থন করে, যেখানে ইথারনেট পোর্টগুলি স্থানীয় সংযোগের জন্য স্ট্যান্ডার্ড কপার ক্যাবলিং সমর্থন করে যা 100 মিটার পর্যন্ত, বৃহৎ শিল্প সাইট জুড়ে মাপযোগ্য নেটওয়ার্ক ডিজাইন সক্ষম করে।
সাধারণ স্থাপনার দৃশ্য
1. স্বয়ংক্রিয় উত্পাদন এবং প্রক্রিয়া নিয়ন্ত্রণ
PLC, সেন্সর এবং কন্ট্রোল সিস্টেমের জন্য একটি যোগাযোগ ব্যাকবোন হিসাবে কাজ করে, যা উত্পাদন নিয়ন্ত্রণ এবং সরঞ্জাম পর্যবেক্ষণের জন্য প্রয়োজনীয় রিয়েল-টাইম ডেটা আদান-প্রদান সমর্থন করে।
2. পরিবহন এবং ট্র্যাফিক সিস্টেম
রাস্তার পাশের ক্যাবিনেট, রেল নেটওয়ার্ক এবং ট্র্যাফিক ম্যানেজমেন্ট সিস্টেমে ব্যবহৃত হয় যেখানে রিং রিডানডেন্সি সিগন্যালিং এবং কন্ট্রোল নেটওয়ার্কের অবিচ্ছিন্ন অপারেশন নিশ্চিত করে।
3. অপটিক্যাল প্রাইভেট এবং ইন্ডাস্ট্রিয়াল ব্রডব্যান্ড নেটওয়ার্ক
উদ্যোগ এবং শিল্প ব্যক্তিগত নেটওয়ার্কগুলির জন্য একটি ফাইবার অ্যাক্সেস বা একত্রিতকরণ নোড হিসাবে কাজ করে, যা বিতরণ করা অবস্থানগুলির মধ্যে উচ্চ-ব্যান্ডউইথ যোগাযোগ সক্ষম করে।
4. দূরবর্তী শিল্প কার্যক্রম
জল শোধনাগার, খনির সাইট এবং শক্তি স্থাপনার মতো ভৌগোলিকভাবে বিস্তৃত সুবিধাগুলির জন্য নেটওয়ার্ক সংযোগ সমর্থন করে, কেন্দ্রীভূত পর্যবেক্ষণ এবং রক্ষণাবেক্ষণ সক্ষম করে।
5. আউটডোর নজরদারি এবং নিরাপত্তা নেটওয়ার্ক
IP ক্যামেরা, ওয়্যারলেস অ্যাক্সেস পয়েন্ট এবং বহিরঙ্গন বা পরিধি নিরাপত্তা পরিবেশে স্থাপন করা পর্যবেক্ষণ সরঞ্জামের জন্য স্থিতিশীল নেটওয়ার্ক অ্যাক্সেস প্রদান করে।
6. শিল্প ক্যাম্পাস এবং লজিস্টিক পার্ক
বৃহৎ আকারের শিল্প এবং এন্টারপ্রাইজ নেটওয়ার্কগুলির অ্যাক্সেস স্তর তৈরি করে, সেগমেন্টেড আর্কিটেকচার, পরিষেবা অগ্রাধিকার এবং উচ্চ ডিভাইস ঘনত্ব সমর্থন করে।
আনুষঙ্গিক
|
শিল্প অপটিক্যাল মডিউল
|
|
OSPL1E06D-85
|
100BASE-FX(850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U(TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D(TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX(1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U(TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D(TX 1550 RX1310)
|
|
শিল্প DIN পাওয়ার সাপ্লাই
|
|
IM-DAC220/DC48V2.5A
|
AC220V থেকে DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V থেকে DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V থেকে DC48V10A, -40℃～70℃
|
