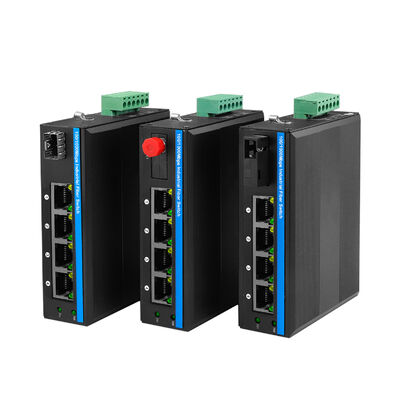

4 পোর্ট PoE/PoE+ দ্রুত ইথারনেট ইন্ডাস্ট্রিয়াল ফাইবার সুইচ
রুগেড ইথারনেট সুইচ এর প্রযুক্তিগত তথ্য
|
পণ্যের নাম
|
10/100Mbps ইন্ডাস্ট্রিয়াল PoE ফাইবার সুইচ ((1F+4TP)
|
|
মডেল নং।
|
IM-FP144FE
|
|
বন্দর
|
1x100M এসএফপি ফাইবার
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
এমএমঃ ১৩১০ এনএম, ২ কিলোমিটার; ৮৫০ এনএম, ৫০০ মিটার
4x10/100/1000M UTP RJ45 ((সমর্থন MDI/MDIX স্বয়ংক্রিয় সনাক্তকরণ)
1x6-পিন পাওয়ার টার্মিনাল ব্লক
|
|
প্রোটোকল
|
আইইইই ৮০২.৩ (১০ বেস-টি)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3at 30W ((PoE+)
|
|
বৈশিষ্ট্য পরিবর্তন করা
|
ট্রান্সমিশন মোডঃ স্টোরেজ এবং ফরওয়ার্ড
প্রেরণ বিলম্বঃ <10us
সিস্টেমের ব্যান্ডউইথঃ ১ গিগাবাইট / সেকেন্ড (বিহীন ট্রাফিক জ্যাম)
ফরোয়ার্ডিং রেট: এমএমপিএস
ম্যাক: ৪ কে
প্যাকেট বাফারের আকারঃ 1.75Mb
|
|
নেটওয়ার্ক মিডিয়া
|
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100/1000BASE-TX: CAT5 বা তার বেশি সুরক্ষিত twisted pair ((≤100m)
|
|
এলইডি
|
পাওয়ার, ফাইবার, নেটওয়ার্ক, পিওই
পিডব্লিউআর: পাওয়ার
ফাইবারঃ FX1
চালুঃ সংক্রমণ স্বাভাবিক
বন্ধঃ ট্রান্সমিশন স্বাভাবিক নয় ((ভুল অপটিক্যাল মডিউল বা সংযোগ বিচ্ছিন্ন)
তামা কমলাঃ PoE সূচক
পয়েন্ট অব ইন্ডিয়া কাজ করছে
বন্ধঃ PoE কাজ করছে না অথবা এটি নন-PoE ডিভাইস
তামা সবুজ: গতি নির্দেশক
চালুঃ ট্রান্সমিশন গতি 1000 এমবিপিএস
মোমবাতিঃ ট্রান্সমিশনে
বন্ধঃ সংযোগ বিচ্ছিন্ন বা কাজের গতি 10/100Mbps
|
|
বিদ্যুৎ খরচ
|
PoE≤5W ছাড়া পূর্ণ লোড
|
|
পাওয়ার সাপ্লাই
|
PoE পাওয়ার সাপ্লাই ইনপুট ভোল্টেজঃ 48V (সর্বোচ্চ 52V)
একক PoE পাওয়ার সাপ্লাই আউটপুট পাওয়ারঃ 30W (পোর্ট 1 ~ 4)
মোট বাজেটঃ 120W
PoE আউটপুট ভোল্টেজঃ 48V
বিপরীত সংযোগঃ সমর্থন
|
|
PoE ওয়্যারিং
|
1/2 (V+), 3/6 (V-)
|
|
পরিবেশ
|
কাজের তাপমাত্রাঃ -৪০°সি ০৭৫°সি
সংরক্ষণের তাপমাত্রাঃ -40°C/85°C
ওয়ার্কিং আর্দ্রতাঃ ১০%~৯০%, কনডেন্সিং নয়
সঞ্চয়স্থানের আর্দ্রতাঃ 10%~95%, অ-কন্ডেনসিং
|
|
শিল্প মান
|
ESD: IEC61000-4-2, ±15KV বায়ু, ±6KV যোগাযোগ
EFT: IEC61000-4-4, সাধারণ ±6KV
প্রবাহঃ IEC61000-4-5, ডিফারেনশিয়াল ±2KV, সাধারণ ±6KV
|
|
সার্টিফিকেশন
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((Class B) ANSI C63.4: ২০১৪
|
|
যান্ত্রিক তথ্য
|
শেলঃ ধাতব শেল, আইপি 40 গ্রেডের স্তর
মাত্রাঃ 114*93*35mm

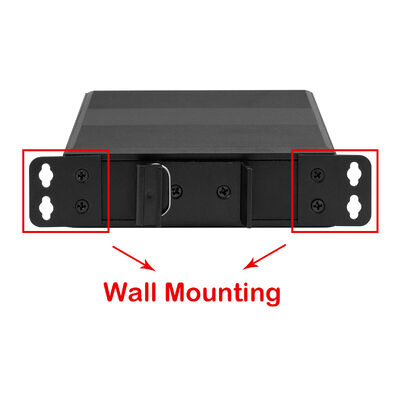

মাউন্ট পদ্ধতিঃ ডিন-রেল/ওয়াল মাউন্ট
ওজনঃ ০.৩৫ কেজি/০.৪৫ কেজি ((নেট/গ্রস)
|
|
গ্যারান্টি
|
৩ বছর, লাইফটাইম টেকনিক্যাল সাপোর্ট
|
4 পোর্ট PoE সুইচ এর ভূমিকা
যখন এক ফাইবার লিঙ্ক একাধিক ডিভাইসকে খাওয়ানোর প্রয়োজন হয়
আইএম-এফপি১৪৪এফই একটি সাধারণ শিল্প বাস্তবতার জন্য নির্মিত হয়েছেঃ
আপনি একটি বড় সুইচ প্রয়োজন হয় না আপনি শুধু বিভিন্ন PoE ডিভাইস প্রান্তে নির্ভরযোগ্যভাবে কাজ প্রয়োজন, সব একক ফাইবার আপলিংক ফিরে আবদ্ধ।
চারটি ফাস্ট ইথারনেট পো-ই পোর্ট এবং একটি লং-রিচ ফাইবার ইন্টারফেস সহ, এই কম্প্যাক্ট ইন্ডাস্ট্রিয়াল সুইচ স্থানীয় শক্তি এবং সংযোগের হাব হিসাবে কাজ করে,ঠিক যেখানে ডিভাইসগুলি ইনস্টল করা আছে সেখানে বসে থাকা ️ এয়ার কন্ডিশনযুক্ত সার্ভার রুমে নয়.
চারটি ডিভাইস, এক বাক্স, শূন্য কনফিগারেশন
বাস্তব মোতায়েনে, ফিল্ড ইঞ্জিনিয়াররা প্রায়ই একই সীমাবদ্ধতার মুখোমুখি হয়ঃ
সীমিত ক্যাবিনেটের স্থান
কোন সুবিধাজনক এসি আউটলেট নেই
কঠোর বৈদ্যুতিক এবং পরিবেশগত অবস্থা
IM-FP144FE একটি সহজ সূত্র দিয়ে উত্তর দেয়ঃ
4 × আইইইই 802.3af PoE পোর্ট (15.4W প্রতি পোর্ট)
1 × 100 এমবিপিএস এসএফপি ফাইবার আপলিংক
কোন ব্যবস্থাপনা, কোন সেটআপ, কোন শেখার বক্ররেখা
ক্যামেরা, ওয়্যারলেস এপি, বা PoE সেন্সর ইথারনেট তারের মাধ্যমে তাত্ক্ষণিকভাবে চালিত হয়, যখন ফাইবার তাদের ডেটা নিরাপদভাবে দীর্ঘ দূরত্বে বহন করে।
ফাইবার প্রথম, তামা শুধুমাত্র যেখানে এটির স্থান আছে
কপার ইথারনেট স্থানীয়ভাবে দুর্দান্ত এবং দূরত্বের জন্য ভয়ঙ্কর।
এই সুইচটি তামাকে যেখানে দরকার সেখানে রাখে (শেষ ১০০ মিটার) এবং অন্য সব কিছু ফাইবারকে দেয়।
এসএফপি পোর্টটি 120 কিলোমিটার পর্যন্ত দীর্ঘ দূরত্বের ট্রান্সমিশনকে সমর্থন করে, যা আইএম-এফপি 144 এফইকে অনুমতি দেয়ঃ
সরঞ্জামের কাছে বসুন
বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ এড়ান
বাইপাস গ্রাউন্ডিং এবং বজ্রপাতের ঝুঁকিগুলি বহিরঙ্গন এবং শিল্প সাইটগুলিতে সাধারণ
এটি একটি পরিষ্কার, নির্ভরযোগ্য সেতু যা বিশৃঙ্খল ক্ষেত্রের পরিবেশ এবং কেন্দ্রীভূত নিয়ন্ত্রণ নেটওয়ার্কের মধ্যে সংযোগ স্থাপন করে।
উপেক্ষা করার জন্য নির্মিত (ভালভাবে)
একবার ইনস্টল হয়ে গেলে, এই ডিভাইসটি ব্যাকগ্রাউন্ডে অদৃশ্য হয়ে যাবে।
-৪০°সি থেকে ৭৫°সি অপারেটিং রেঞ্জ
আইপি৪০ ধাতু ঘরের
ইএসডি, ওভারেজ এবং বৈদ্যুতিক শব্দ থেকে সুরক্ষা
পরিবহন এবং রেল পরিবেশের জন্য প্রত্যয়িত (EN 50121-4)
কোন ফ্যান নেই, কোন সফটওয়্যার আপডেট নেই, রিমোট অ্যাক্সেস নেই।
শুধু অবিচ্ছিন্ন অপারেশন.
কেন এখানে পরিচালিত না হওয়া সঠিক পছন্দ
ছোট ছোট PoE ক্লাস্টারগুলির জন্য, পরিচালন প্রায়শই মূল্যের পরিবর্তে ঝুঁকি যোগ করে।
IM-FP144FE ইচ্ছাকৃতভাবে এড়ায়ঃ
কনফিগারেশন ত্রুটি
ফার্মওয়্যার সামঞ্জস্যের সমস্যা
প্রশিক্ষণের প্রয়োজনীয়তা
এটি বড় আকারের রোলআউটগুলির জন্য বিশেষভাবে আকর্ষণীয় করে তোলে, যেখানে কয়েক ডজন বা শত শত অভিন্ন ইউনিটকে ক্ষেত্রের মধ্যে পূর্বাভাসযোগ্যভাবে আচরণ করতে হবে।
প্রচলিত মোতায়েন দৃশ্যকল্প
1কমপ্যাক্ট সার্ভিল্যান্স ক্লাস্টার
ওয়ার্কশপ, কারখানা অঞ্চল, বা পরিসীমা এলাকায় চারটি আইপি ক্যামেরা পাওয়ার এবং সংযুক্ত করুন, সব একক ফাইবার লিঙ্ক মাধ্যমে ভিডিও ফিড ফিরে।
2শিল্প সংবেদক সমষ্টি
এক জায়গায় একাধিক PoE সেন্সর বা মনিটরিং ডিভাইস থেকে ডেটা সংগ্রহ করুন, তারপর সবকিছু SCADA বা মনিটরিং প্ল্যাটফর্মে প্রবাহিত করুন।
3. সড়ক ও ট্র্যাক পার্শ্ববর্তী ইনস্টলেশন
ট্রাফিক সিস্টেম এবং রেল অবকাঠামোতে, একটি ইউনিট একটি ক্যাবিনেটের ভিতরে বেশ কয়েকটি মনিটরিং ডিভাইস চালাতে পারে যখন ফাইবার নিয়ন্ত্রণ কেন্দ্রগুলিতে দীর্ঘ দূরত্বের যোগাযোগ পরিচালনা করে।
4. ইউটিলিটি এবং রিমোট সুবিধা
সাবস্টেশন, পাম্পিং স্টেশন, বা চিকিত্সা প্ল্যান্টগুলিতে ব্যবহৃত হয় যেখানে পরিবেশগত সহনশীলতা এবং বৈদ্যুতিক দৃঢ়তা উন্নত সুইচিং বৈশিষ্ট্যগুলির চেয়ে বেশি গুরুত্বপূর্ণ।
5. কঠোর শিল্পক্ষেত্র
খনি, পেট্রোকেমিক্যাল এবং ধাতুবিদ্যুৎ পরিবেশগুলি অতিরিক্ত পাওয়ার ওয়্যারিং ছাড়াই ধুলো-প্রতিরোধী ঘরের এবং স্থিতিশীল PoE সরবরাহের সুবিধা পায়।
যে বিষয়গুলো নিয়ে যেতে হয়
আইএম-এফপি১৪৪এফই ব্যান্ডউইথ স্কেলিং বা ট্র্যাফিক ফ্লো পরিচালনা করে না।
এটি একাধিক ডিভাইসকে পরিচ্ছন্নভাবে চালিত করার এবং তাদের ডেটাগুলিকে কঠিন পরিবেশ থেকে নির্ভরযোগ্যভাবে, সহজেই এবং একসাথে বছরের পর বছর ধরে সরিয়ে নেওয়ার বিষয়ে।
যান্ত্রিক অঙ্কন
- ১ পিসি সুইচ
- 1pc ব্যবহারকারীর ম্যানুয়াল
মন্তব্য
আনুষাঙ্গিক ((ডিআইএন রেল সমর্থন, অপটিক্যাল মডিউল, পাওয়ার সাপ্লাই, প্যাচকর্ড, নেটওয়ার্ক তারের ইত্যাদি) প্যাকিং বাক্সে অন্তর্ভুক্ত নয়, দয়া করে এটি নিজের দ্বারা প্রস্তুত করুন বা আমাদের কাছ থেকে একটি সম্পূর্ণ সেট কিনুন
শিপিং বাক্সের তথ্য
পণ্যের আকারঃ 11.4*9.3*3.5 সেমি
অভ্যন্তরীণ বাক্সের আকারঃ 23*16.5*5.8 সেমি
পণ্যের ওজনঃ ০.৩৫ কেজি
প্যাকেজিং ওজনঃ ০.৪৫ কেজি
মাস্টার বক্সের আকারঃ ৬৭*৩৩*৪৭ সেমি
প্যাকেজিং পরিমাণঃ 40 পিসি
প্যাকেজিং ওজনঃ ২০ কেজি
আনুষাঙ্গিক
|
ইন্ডাস্ট্রিয়াল অপটিক্যাল মডিউল
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
শিল্প DIN পাওয়ার সাপ্লাই
|
|
IM-DAC220/DC12V1.67A
|
AC220V থেকে DC12V1.67A, -30°C70°C
|
|
IM-DAC220/DC24V1A
|
AC220V থেকে DC24V1A, -30°C~70°C
|
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1কোন চিপ এর উপর ভিত্তি করে?
অলিকম: রিয়েলটেক
2আমি এটা কাস্টমাইজ করতে পারি?
অলিকম: হ্যাঁ
আমরা লোগো, মডেলের নাম, লেবেল, পিভিসি মাস্ক এবং পণ্যের অংশগুলির মতো OEM পরিষেবাগুলিকে সমর্থন করি ((মোন্টিং কিট, পাওয়ার টার্মিনাল ব্লক ইত্যাদি)
3আমি কি আমার নিজের প্যাকিং বক্স পেতে পারি?
হ্যাঁ, স্ট্যান্ডার্ড প্যাকিং বাক্সে চীনা অক্ষর বা লোগো নেই।
আপনার নিজস্ব সংস্করণ কাস্টমাইজ করা ঠিক আছে, যেমন আপনার লোগো, মডেল নাম বা স্লোগান লাগানো।
4আপনার পেমেন্টের মেয়াদ কত?
বেশিরভাগ ক্ষেত্রে আমরা টি/টি তেলে ট্রান্সফার করি এবং পুরো পরিমাণটি শিপিংয়ের আগে সংগ্রহ করা উচিত।
নমুনা অর্ডারের জন্য, আমরা কম প্রক্রিয়াজাতকরণের সময় জন্য PayPal পেমেন্ট গ্রহণ।
কখনও কখনও Alipay বা WeChat পেমেন্ট ঠিক আছে, এটা কেসের উপর নির্ভর করে।
