অলিকম মিনি রুগেড ফাস্ট ইথারনেট PoE/PoE+ ফাইবার সুইচ
স্পেসিফিকেশন
|
পণ্যের নাম
|
10/100Mbps ইন্ডাস্ট্রিয়াল PoE ফাইবার সুইচ ((1F+2TP)
|
|
মডেল নং।
|
IM-FP122FE
|
|
বন্দর
|
1x100M এসএফপি ফাইবার
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
এমএমঃ ১৩১০ এনএম, ২ কিলোমিটার; ৮৫০ এনএম, ৫০০ মিটার
2x10/100M UTP RJ45 ((সমর্থন MDI/MDIX স্বয়ংক্রিয় সনাক্তকরণ)

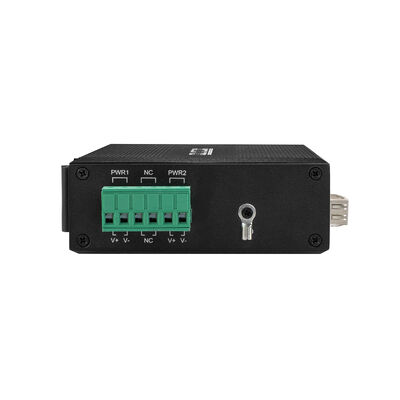

1x6-পিন পাওয়ার টার্মিনাল ব্লক
|
|
প্রোটোকল
|
আইইইই ৮০২.৩ (১০ বেস-টি)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3at 30W ((PoE+)
|
|
বৈশিষ্ট্য পরিবর্তন করা
|
ট্রান্সমিশন মোডঃ স্টোরেজ এবং ফরওয়ার্ড
প্রেরণ বিলম্বঃ <10us
সিস্টেমের ব্যান্ডউইথঃ ০.৬ গিগাবাইট / সেকেন্ড (অ-ট্রাফিক জ্যাম)
ফরোয়ার্ডিং রেটঃ 0.4464Mmps
ম্যাক: ৪ কে
প্যাকেট বাফারের আকারঃ 1.75Mb
|
|
নেটওয়ার্ক মিডিয়া
|
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100BASE-TX: CAT5 বা তার বেশি সুরক্ষিত twisted pair ((≤100m)
|
|
এলইডি
|
পাওয়ার, ফাইবার, নেটওয়ার্ক, পিওই
পিডব্লিউআর: পাওয়ার
ফাইবারঃ FX1
চালুঃ সংক্রমণ স্বাভাবিক
বন্ধঃ ট্রান্সমিশন স্বাভাবিক নয় ((ভুল অপটিক্যাল মডিউল বা সংযোগ বিচ্ছিন্ন)
তামা কমলাঃ PoE সূচক
পয়েন্ট অব ইন্ডিয়া কাজ করছে
বন্ধঃ PoE কাজ করছে না অথবা এটি নন-PoE ডিভাইস
তামা সবুজ: গতি নির্দেশক
চালুঃ ট্রান্সমিশন গতি ১০০ এমবিপিএস
মোমবাতিঃ ট্রান্সমিশনে
বন্ধঃ সংযোগ বিচ্ছিন্ন বা কাজের গতি 10Mbps
|
|
বিদ্যুৎ খরচ
|
PoE≤5W ছাড়া পূর্ণ লোড
|
|
পাওয়ার সাপ্লাই
|
PoE পাওয়ার সাপ্লাই ইনপুট ভোল্টেজঃ 48V (সর্বোচ্চ 52V)
একক PoE পাওয়ার সাপ্লাই আউটপুট পাওয়ারঃ 30W (পোর্ট 1 ~ 2)
মোট বাজেটঃ 60W
PoE আউটপুট ভোল্টেজঃ 48V
বিপরীত সংযোগঃ সমর্থন
|
|
PoE ওয়্যারিং
|
1/2 (V+), 3/6 (V-)
|
|
পরিবেশ
|
কাজের তাপমাত্রাঃ -৪০°সি ০৭৫°সি
সংরক্ষণের তাপমাত্রাঃ -40°C/85°C
ওয়ার্কিং আর্দ্রতাঃ ১০%~৯০%, কনডেন্সিং নয়
সঞ্চয়স্থানের আর্দ্রতাঃ 10%~95%, অ-কন্ডেনসিং
|
|
শিল্প মান
|
ESD: IEC61000-4-2, ±15KV বায়ু, ±6KV যোগাযোগ
EFT: IEC61000-4-4, সাধারণ ±6KV
প্রবাহঃ IEC61000-4-5, ডিফারেনশিয়াল ±2KV, সাধারণ ±6KV
|
|
সার্টিফিকেশন
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((Class B) ANSI C63.4: ২০১৪
|
|
যান্ত্রিক তথ্য
|
শেলঃ ধাতব শেল, আইপি 40 গ্রেডের স্তর
মাত্রাঃ 114*93*35mm

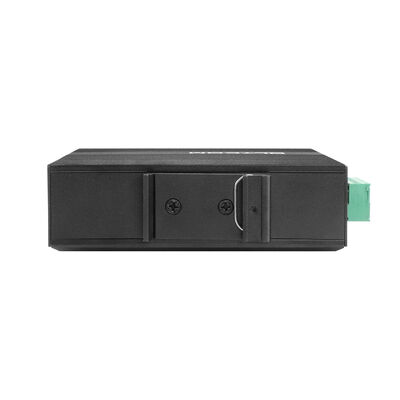

মাউন্ট পদ্ধতিঃ ডিন-রেল/ওয়াল মাউন্ট
ওজনঃ ০.৩৫ কেজি/০.৪৫ কেজি ((নেট/গ্রস)
|
|
গ্যারান্টি
|
৩ বছর, লাইফটাইম টেকনিক্যাল সাপোর্ট
|
1এটি কি ∙ একটি ক্ষুদ্র PoE সুইচ যা একটি খুব নির্দিষ্ট শিল্প সমস্যা সমাধান করে
অলিকম আইএম-এফপি১২২এফই একটি নেটওয়ার্ক কোর বা বৈশিষ্ট্য-ভারী সুইচ হওয়ার চেষ্টা করছে না।
এটি একটি সুস্পষ্ট কাজের জন্য বিদ্যমান:
কয়েকটা ফিল্ড ডিভাইসকে পাওয়ার দিন এবং তাদের ডেটা ফাইবারের মাধ্যমে নির্ভরযোগ্যভাবে এবং কনফিগারেশন ছাড়াই অনেক দূরে পাঠান।
দুটি ফাস্ট ইথারনেট পোর্ট এবং একটি ফাইবার আপলিংক দিয়ে, এই ইউনিটটি একটি শিল্প নেটওয়ার্কের প্রান্তে অবস্থিতঃ
রাস্তার পাশে থাকা একটি ক্যাবিনেটের ভিতরে, মেশিনের পাশে, একটি মুলের উপরে, অথবা একটি কন্ট্রোল বক্সে যেখানে জায়গা, শক্তি এবং নির্ভরযোগ্যতা সবই চমত্কার বৈশিষ্ট্যগুলির চেয়ে বেশি গুরুত্বপূর্ণ।
কোন ম্যানেজমেন্ট নেই, কোন সেটআপ নেই, শুধু সংযোগ করুন, পাওয়ার ইন করুন, এবং চলে যান।
2কেন এই নকশা আসলে অর্থপূর্ণ
PoE যেখানে শক্তি হার্ডফাইবার এখানে আসল তারকা
কপার ক্যাবল ১০০ মিটারে বন্ধ হয়ে যায়।
ফাইবার না.
100 এমবিপিএস এসএফপি পোর্ট, 120 কিলোমিটার পর্যন্ত দূরত্ব সমর্থন করে, এই ছোট সুইচকে অনুমতি দেয়ঃ
ক্ষেত্র ডিভাইসের পাশে বসুন
সরাসরি একটি দূরবর্তী নিয়ন্ত্রণ কক্ষে তথ্য পাঠান
কঠোর, গোলমাল বা বজ্রপাতের ঝুঁকিপূর্ণ পরিবেশে নিরাপদে ব্রিজ
বাস্তবে, এটি IM-FP122FE কে একটি ফাইবার ব্যাকবোন সহ একটি PoE-powered ক্ষেত্র নোডের মতো আচরণ করে।
3নোংরা, গরম, গোলমালের জায়গায় তৈরি
এই স্যুইচটি অনুমান করে যে এটি কোন অপ্রীতিকর জায়গায় বাস করবে।
-৪০°সি থেকে ৭৫°সি অপারেটিং রেঞ্জ
আইপি৪০ ধাতু ঘরের
ইএসডি, ওভারেজ এবং বৈদ্যুতিক গোলমালের প্রতিরোধ ক্ষমতা (ইএমএস স্তর 3)
রেল ট্রাফিকের সাথে সামঞ্জস্যপূর্ণ (EN 50121-4)
একবার এটি ইনস্টল হয়ে গেলে, এটি বছরের পর বছর ধরে সেখানে থাকা উচিত।
4. কোন ম্যানেজমেন্ট নেই.
কোন ওয়েব ইউআই, কোন সিএলআই, কোন ভিএলএএন সেটআপ নেই।
এটা কোনো সীমাবদ্ধতা নয়, এটা ডিজাইনের দর্শন।
কনফিগারেশন ত্রুটি নেই
কোন ফার্মওয়্যার সামঞ্জস্য সমস্যা নেই
কোন রক্ষণাবেক্ষণ খরচ নেই
ছোট PoE স্থাপনার জন্য, সরলতা প্রায়শই উচ্চতর নির্ভরযোগ্যতার সমান।
5যেখানে এটি সাধারণভাবে ব্যবহৃত হয়
কমপ্যাক্ট ইন্ডাস্ট্রিয়াল সার্ভিস পয়েন্ট
যে জায়গাগুলিতে শুধুমাত্র একটি বা দুটি ক্যামেরার প্রয়োজন হয়, যেমনঃ
কারখানার কোণ
ক্ষুদ্র কর্মশালা
প্রবেশদ্বার বা পরিধি
PoE ক্যামেরা চালায়, ফাইবার ভিডিও ফেরত পাঠায় - সম্পন্ন।
6. রাস্তা এবং রেল ট্র্যাকের পাশে ক্যাবিনেট
ট্রাফিক এবং রেল পরিবেশে, স্থান সীমিত এবং শর্তগুলি কঠিন।
IM-FP122FE সহজেই কম্প্যাক্ট ক্যাবিনেটে ফিট করে, PoE এর মাধ্যমে মনিটরিং ডিভাইসগুলিকে শক্তি দেয় এবং দীর্ঘ দূরত্বের ফাইবারের মাধ্যমে কেন্দ্রীভূত সিস্টেমে ডেটা প্রেরণ করে।
7. ইউটিলিটি এবং রিমোট মনিটরিং সাইট
সাবস্টেশন, জল পরিশোধন কেন্দ্র বা পাম্পিং স্টেশনেঃ
ফিল্ড সেন্সর RJ45 এর মাধ্যমে সংযোগ স্থাপন করে
PoE স্থানীয় পাওয়ার অ্যাডাপ্টারগুলিকে বাদ দেয়
ফাইবার স্থিতিশীল, হস্তক্ষেপ মুক্ত সংক্রমণ নিশ্চিত করে
একটি সহজ কিন্তু খুব নির্ভরযোগ্য প্রান্ত সমাধান।
8. কঠোর শিল্প অঞ্চল
খনিজ, পেট্রোকেমিক্যাল এবং ধাতুবিদ্যার সাইটগুলি নিম্নলিখিত থেকে উপকৃত হয়ঃ
ধুলো প্রতিরোধী আবরণ
বৈদ্যুতিক গোলমাল সহনশীলতা
9. বিস্তৃত তাপমাত্রা অপারেশন
এটি কম শক্তির PoE ডিভাইসগুলিকে অনলাইনে রাখে যেখানে ভোক্তা সরঞ্জামগুলি দ্রুত ব্যর্থ হবে।
তামার সীমা অতিক্রম করে পিওই প্রসারিত করা
যখন PoE ডিভাইস 100 মিটার অতিক্রম করতে হবে, এই সুইচ একটি পরিষ্কার সেতু হিসাবে কাজ করেঃ
ডিভাইসের পাশে কপার + PoE
মেরুদণ্ডের দিকে ফাইবার
কোন নতুন ডিজাইন, কোন অতিরিক্ত কনভার্টার।
সংক্ষেপে
আইএম-এফপি১২২এফই-তে বৈশিষ্ট্যগুলি নয়।
এটা একটা কাজ খুব ভালো করে করার কথা:
অল্প সংখ্যক শিল্প যন্ত্রপাতিকে বিদ্যুৎ সরবরাহ করুন এবং তাদের ডেটা নিরাপদভাবে দীর্ঘ দূরত্বের ফাইবারের মাধ্যমে দিনব্যাপী, প্রতিদিন প্রেরণ করুন।
মাত্রা
মন্তব্য
আনুষাঙ্গিক ((ডিআইএন রেল সমর্থন, অপটিক্যাল মডিউল, পাওয়ার সাপ্লাই, প্যাচকর্ড, নেটওয়ার্ক তারের ইত্যাদি) প্যাকিং বাক্সে অন্তর্ভুক্ত নয়, দয়া করে এটি নিজের দ্বারা প্রস্তুত করুন বা আমাদের কাছ থেকে একটি সম্পূর্ণ সেট কিনুন
শিপিং বাক্সের তথ্য
পণ্যের আকারঃ 11.4*9.3*3.5 সেমি
অভ্যন্তরীণ বাক্সের আকারঃ 23*16.5*5.8 সেমি
পণ্যের ওজনঃ ০.৩৫ কেজি
প্যাকেজিং ওজনঃ ০.৪৫ কেজি
মাস্টার বক্সের আকারঃ ৬৭*৩৩*৪৭ সেমি
প্যাকেজিং পরিমাণঃ 40 পিসি
প্যাকেজিং ওজনঃ ২০ কেজি
আনুষাঙ্গিক
|
ইন্ডাস্ট্রিয়াল অপটিক্যাল মডিউল
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
শিল্প DIN পাওয়ার সাপ্লাই
|
|
IM-DAC220/DC12V1.67A
|
AC220V থেকে DC12V1.67A, -30°C70°C
|
|
IM-DAC220/DC24V1A
|
AC220V থেকে DC24V1A, -30°C~70°C
|
