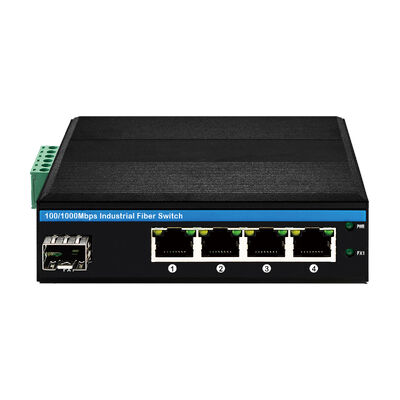

৫ পোর্ট হার্ডেন্ড ফাস্ট ইথারনেট ফাইবার সুইচ
স্পেসিফিকেশন
|
পণ্যের নাম
|
১০/১০০ এমবিপিএস ইন্ডাস্ট্রিয়াল ফাইবার সুইচ (১এফ+৪টিপি)
|
|
মডেল নং
|
আইএম-এফএস১৪০এফই
|
|
পোর্ট
|
১x১০০এম এসএফপি ফাইবার
এসএম: ১৩১০nm/১৫৫০nm, ২০ কিমি; ১৪৯০nm/১৫৫০nm, ৪০~১২০ কিমি
এমএম: ১৩১০nm, ২ কিমি; ৮৫০nm, ৫০০-মিটার
৪x১০/১০০এম ইউটিপি আরজে৪৫ (এমডিআই/এমডিআইএক্স অটো-সেন্সিং সমর্থন করে)
১x৬-পিন পাওয়ার টার্মিনাল ব্লক
|
|
প্রোটোকল
|
আইইইই ৮০২.৩ (১০বেস-টি)
আইইইই ৮০২.৩ইউ (১০০বেস-টিএক্স)
|
|
সুইচিং বৈশিষ্ট্য
|
ট্রান্সমিশন মোড: স্টোরেজ এবং ফরওয়ার্ড
ফরওয়ার্ডিং ডিলে: <১০us
সিস্টেম ব্যান্ডউইথ: ১Gbps (নন-ট্র্যাফিক জ্যাম)
ফরওয়ার্ডিং রেট: ১.৪৮৮ এমএমপিএস
এমএসি: ৪কে
প্যাকেট বাফার সাইজ: ১.৭৫এমবি
|
|
নেটওয়ার্ক মিডিয়া
|
১০বেস-টি: ক্যাট৩, ক্যাট৪, ক্যাট৫ আন-শিল্ডেড টুইস্টেড পেয়ার (≤১০০মি)
১০০বেস-টিএক্স: ক্যাট৫ বা তার উপরের শিল্ডেড টুইস্টেড পেয়ার (≤১০০মি)
|
|
এলইডি
|
পাওয়ার, ফাইবার, নেটওয়ার্ক, পিওই
পিডব্লিউআর: পাওয়ার
ফাইবার: এফএক্স১
অন: ট্রান্সমিশন স্বাভাবিক
অফ: ট্রান্সমিশন স্বাভাবিক নয় (ত্রুটিপূর্ণ অপটিক্যাল মডিউল বা ডিসকানেক্টেড)
কপার অরেঞ্জ: পিওই ইন্ডিকেটর
অন: পিওই কাজ করছে
অফ: পিওই কাজ করছে না বা এটি নন-পিওই ডিভাইস
কপার গ্রিন: স্পিড ইন্ডিকেটর
অন: ট্রান্সমিশন স্পিড ১০০এমবিপিএস
ব্লিংকিং: ট্রান্সমিশনে
অফ: ডিসকানেক্টেড বা কাজের স্পিড ১০এমবিপিএস
|
|
পাওয়ার কনসাম্পশন
|
ফুল লোডিং≤৫W
|
|
পাওয়ার সাপ্লাই
|
রিডান্ড্যান্ট ডিসি১২ভি~ডিসি৫২ভি ইনপুট, সাধারণত ডিসি১২ভি/ডিসি২৪ভি/ডিসি৪৮ভি
রিভার্স কানেকশন: সমর্থন
|
|
পরিবেশ
|
কাজের তাপমাত্রা: -৪০°C ~ ৭৫°C
স্টোরেজ তাপমাত্রা: -৪০°C ~ ৮৫°C
কাজের আর্দ্রতা: ১০%~৯০%, নন-কনডেনসিং
স্টোরেজ আর্দ্রতা: ১০%~৯৫%, নন-কনডেনসিং
|
|
ইন্ডাস্ট্রিয়াল স্ট্যান্ডার্ড
|
ইএসডি: আইইসি৬১০০০-৪-২, ±১৫কেভি এয়ার, ±৬কেভি কন্টাক্ট
ইএফটি: আইইসি৬১০০০-৪-৪, জেনারেল ±৬কেভি
সার্জ: আইইসি৬১০০০-৪-৫, ডিফারেনশিয়াল ±২কেভি, কমন±৬কেভি
|
|
সার্টিফিকেশন
|
সিই-ইএমসি: ইএন ৫৫০৩২:২০১৫+এসি: ২০১৬+এ১:২০২০+এ১১: ২০২০
ইএন ৫৫০৩৫:২০১৭+এ১১: ২০২০/ইএন আইইসি ৬১০০০-৩-২:২০১৯/এ১: ২০২১
ইএন ৬১০০০-৩-৩: ২০১৩/এ২: ২০২১/এসি:২০২২
সিই-এলভিডি: ইএন আইইসি ৬২৩৬৮-১: ২০২০+এ১১:২০২০
এফসিসি: ৪৭ সিএফআর এফসিসি পার্ট ১৫ সাবপার্ট বি (ক্লাস বি) এএনএসআই সি৬৩.৪: ২০১৪
|
|
মেকানিক্যাল ইনফরমেশন
|
শেল: ঢেউতোলা মেটাল শেল, আইপি৪০ গ্রেড লেভেল
ডাইমেনশন: ১১৪*৯৩*৩৫মিমি
মাউন্টিং পদ্ধতি: ডিন-রেল/ওয়াল মাউন্টিং
ওজন: ০.৩৫কেজি/০.৪৫কেজি (নেট/গ্রস)
|
|
ওয়ারেন্টি
|
৩ বছর, লাইফটাইম টেকনিক্যাল সাপোর্ট
|
প্রোডাক্ট ওভারভিউ
আইএম-এফএস১৪০এফই একটি কম্প্যাক্ট, নন-ম্যানেজড ফাস্ট ইথারনেট ইন্ডাস্ট্রিয়াল সুইচ যা বৈদ্যুতিকভাবে গোলমালপূর্ণ এবং পরিবেশগতভাবে চাহিদাপূর্ণ স্থানে একাধিক ফিল্ড ডিভাইস একত্রিত করার জন্য এবং ফাইবার ওভার আপলিঙ্ক করার জন্য ডিজাইন করা হয়েছে।
আল্ট্রা-মিনিমাল ২-পোর্ট মডেলের তুলনায়, এটি নেটওয়ার্ক আর্কিটেকচারকে সহজ এবং ডিটারমিনিস্টিক রেখে উচ্চতর এজ-ডিভাইস ঘনত্ব সরবরাহ করে।
সুইচটি কেবল একটি কাজে মনোনিবেশ করে:
কপার-ভিত্তিক ইন্ডাস্ট্রিয়াল ডিভাইস এবং দীর্ঘ-দূরত্বের ফাইবার নেটওয়ার্কের মধ্যে নির্ভরযোগ্য ইথারনেট ফরওয়ার্ডিং—কনফিগারেশন, টিউনিং বা সফ্টওয়্যার নির্ভরতা ছাড়াই।
নেটওয়ার্ক রোল এবং ডিজাইন উদ্দেশ্য
আইএম-এফএস১৪০এফই সাধারণত ফিল্ড অ্যাগ্রিগেশন লেয়ারে স্থাপন করা হয়।
এটি একাধিক কাছাকাছি ইন্ডাস্ট্রিয়াল ডিভাইস থেকে ইথারনেট ট্র্যাফিক সংগ্রহ করে এবং একটি একক ফাইবার লিঙ্কের মাধ্যমে একটি কন্ট্রোল রুম, সাবস্টেশন বা কেন্দ্রীয় নেটওয়ার্ক ক্যাবিনেটে আপস্ট্রিম ফরওয়ার্ড করে।
ডিজাইন অনুমান করে:
ফিক্সড টপোলজি
পূর্বাভাসযোগ্য ট্র্যাফিক প্যাটার্ন
দীর্ঘমেয়াদী অযত্ন অপারেশন
কোনও ম্যানেজমেন্ট ইন্টারফেস নেই এবং সময়ের সাথে সাথে আচরণের কোনও পরিবর্তন হয় না, যা কনফিগারেশন ড্রিফট এবং সফ্টওয়্যার-সম্পর্কিত অস্থিরতা দূর করে।
ইন্টারফেস লেআউট এবং কানেক্টিভিটি লজিক
সুইচটি একত্রিত করে:
স্থানীয় ডিভাইস অ্যাক্সেসের জন্য চারটি ফাস্ট ইথারনেট আরজে৪৫ পোর্ট
ফাইবার আপলিঙ্কের জন্য একটি ফাস্ট ইথারনেট এসএফপি পোর্ট
কপার পোর্টগুলি স্বয়ংক্রিয়ভাবে গতি, ডুপ্লেক্স এবং ওয়্যারিং পোলারিটি সনাক্ত করে, পিএলসি, সেন্সর, আরটিইউ, এইচএমআই এবং লিগ্যাসি কন্ট্রোলারের সাথে সরাসরি সংযোগের অনুমতি দেয়।
এসএফপি ইন্টারফেস মাল্টিমোড এবং সিঙ্গেল-মোড অপটিক্স উভয়ই সমর্থন করে, যা ছোট ইন-ক্যাবিনেট লিঙ্ক থেকে ১২০ কিমি পর্যন্ত দীর্ঘ-দূরত্বের সংযোগ পর্যন্ত স্কেল করে।
এই লেআউটটি ছোট থেকে মাঝারি ডিভাইস ক্লাস্টারের জন্য উপযুক্ত যা কপার দূরত্বের সীমা ছাড়িয়ে অনেক দূরে প্রসারিত করতে হবে।
ট্র্যাফিক হ্যান্ডলিং বৈশিষ্ট্য
প্যাকেট ফরওয়ার্ডিং একটি স্টোর-এন্ড-ফরওয়ার্ড আর্কিটেকচারের উপর ভিত্তি করে তৈরি, যা ফ্রেমের অখণ্ডতা এবং প্রোটোকল সম্মতি নিশ্চিত করে।
ফ্লো কন্ট্রোল মেকানিজম স্বয়ংক্রিয়ভাবে কনজেশনের সময় ট্র্যাফিক নিয়ন্ত্রণ করে:
ফুল-ডুপ্লেক্স লিঙ্কের জন্য আইইইই ৮০২.৩এক্স
হাফ-ডুপ্লেক্স অপারেশনের জন্য ব্যাক প্রেসার
পর্যাপ্ত অভ্যন্তরীণ বাফারিং সুইচটিকে প্যাকেট লস ছাড়াই একাধিক ডিভাইস থেকে স্বল্প ট্র্যাফিক বার্স্ট শোষণ করতে দেয়, এমনকি আপলিঙ্ক ব্যান্ডউইথ সীমাবদ্ধ থাকলেও।
ইন্ডাস্ট্রিয়াল নির্ভরযোগ্যতা এবং পরিবেশগত সহনশীলতা
আইএম-এফএস১৪০এফই এমন জায়গায় কাজ করার জন্য তৈরি করা হয়েছে যেখানে বাণিজ্যিক সুইচগুলি পারে না।
এর মেটাল এনক্লোজার ধুলো এবং শারীরিক প্রভাব থেকে আইপি৪০ সুরক্ষা প্রদান করে।
অভ্যন্তরীণ ডিজাইন ইন্ডাস্ট্রিয়াল ইএমএস প্রয়োজনীয়তা পূরণ করে, বিরুদ্ধে প্রতিরোধ ক্ষমতা প্রদান করে:
ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ
ইলেকট্রিক্যাল ফাস্ট ট্রানজিয়েন্টস
কন্ডাক্টেড ইন্টারফারেন্স
সুইচটি -৪০°C থেকে +৭৫°C তাপমাত্রার পরিসরে নির্ভরযোগ্যভাবে কাজ করে এবং ঘনীভবন ছাড়াই উচ্চ আর্দ্রতা সহ্য করে।
এই বৈশিষ্ট্যগুলি কন্ট্রোল ক্যাবিনেট, রাস্তার পাশের এনক্লোজার, সাবস্টেশন এবং আধা-আউটডোর ইনস্টলেশনে স্থাপনার অনুমতি দেয়।
পাওয়ার ইনপুট এবং ইনস্টলেশন কৌশল
ওয়াইড-রেঞ্জ ডিসি ইনপুট (১২–৫২ ভি) ইন্ডাস্ট্রিয়াল পাওয়ার বাস এবং ব্যাকআপ সিস্টেমের সাথে সামঞ্জস্যতা সক্ষম করে।
রিভার্স পোলারিটি সুরক্ষা ফিল্ডে ইনস্টলেশন ত্রুটিগুলি হ্রাস করে।
কম পাওয়ার খরচ ফ্যানলেস অপারেশন সমর্থন করে এবং থার্মাল স্ট্রেস হ্রাস করে, পরিষেবা জীবন প্রসারিত করে।
কম্প্যাক্ট হাউজিং এবং ডিন-রেল মাউন্টিং ডিজাইন স্পেস-সীমাবদ্ধ ইন্ডাস্ট্রিয়াল প্যানেলে দ্রুত ইনস্টলেশনের অনুমতি দেয়।
আইএম-এফএস১৪০এফই সাধারণত কোথায় ব্যবহৃত হয়
ফিল্ড ডিভাইস অ্যাগ্রিগেশন নোড
ম্যানুফ্যাকচারিং সেল এবং প্রসেস এরিয়াতে ফাইবার ব্যাকবোনে একাধিক পিএলসি, সেন্সর বা কন্ট্রোলার থেকে ডেটা সংগ্রহ করে এবং ফরওয়ার্ড করে।
পরিবহন ও ট্র্যাফিক সিস্টেম
রাস্তার পাশে বা ট্র্যাকের পাশে ক্যাবিনেটে ইনস্টল করা হয় সিগন্যাল কন্ট্রোলার, ডিটেক্টর এবং মনিটরিং সরঞ্জামকে কেন্দ্রীয় ট্র্যাফিক বা রেল সিস্টেমের সাথে সংযোগ করার জন্য।
শক্তি ও ইউটিলিটি অবকাঠামো
সাবস্টেশন, পাম্পিং স্টেশন এবং জল শোধনাগারগুলিতে দীর্ঘ-দূরত্বের ফাইবার ওভার ডিস্ট্রিবিউটেড ফিল্ড সরঞ্জাম লিঙ্ক করার জন্য ব্যবহৃত হয়।
কঠোর ইন্ডাস্ট্রিয়াল সাইট
মাইনিং, পেট্রোকেমিক্যাল প্ল্যান্ট এবং মেটালার্জি সুবিধাগুলির জন্য উপযুক্ত যেখানে ধুলো, কম্পন এবং বৈদ্যুতিক গোলমাল অনিবার্য।
লিগ্যাসি নেটওয়ার্কের জন্য ফাইবার সম্প্রসারণ
একাধিক স্থানীয় সংযোগকে একটি একক দীর্ঘ-দূরত্বের ফাইবার লিঙ্কে রূপান্তর করে কপার-ভিত্তিক ইন্ডাস্ট্রিয়াল ইথারনেট ডিভাইসগুলির নাগাল প্রসারিত করে।
এই মডেলটি কেন বিদ্যমান
আইএম-এফএস১৪০এফই আল্ট্রা-মিনিমাল কনভার্টার এবং সম্পূর্ণ ম্যানেজড ইন্ডাস্ট্রিয়াল সুইচগুলির মধ্যেকার ব্যবধান পূরণ করে।
এটি সরবরাহ করে:
বেসিক মডেলের চেয়ে বেশি ডিভাইস ক্ষমতা
ম্যানেজড সুইচের চেয়ে কম জটিলতা
শিল্প নেটওয়ার্কগুলির জন্য যাদের অপারেশনাল ওভারহেড ছাড়াই স্কেলেবল এজ কানেক্টিভিটি প্রয়োজন,
আইএম-এফএস১৪০এফই একটি ব্যবহারিক এবং স্থিতিশীল পছন্দ।
এটি কি পরিচালিত?
উঃ না, এই সিরিজটি পরিচালিত নয়।
আপনার পছন্দের জন্য আমাদের কাছে অন্য একটি পরিচালিত সিরিজ রয়েছে।
এটি কোন ইনস্টলেশন পদ্ধতি সমর্থন করে?
উঃ এটি ডিন রেল এবং ওয়াল মাউন্টিং সমর্থন করে।
যদি কোনও বিশেষ মাউন্টিং কিটের প্রয়োজন হয়, তবে এটি ঠিক আছে, আমরা এটি আগে পরিচালনা করেছি।
আপনি কি লেবেলের বিষয়বস্তু লিখতে সাহায্য করতে পারেন?
উঃ হ্যাঁ, আপনার মডেলের নাম/লোগো/বর্ণনা লেবেলে রাখতে চাইলে অনুগ্রহ করে আমাদের জানান।
স্ট্যান্ডার্ড ভাষা ইংরেজি।
যদি এটি কোরিয়ান, ইতালীয় বা রাশিয়ান ভাষার মতো ভিন্ন ভাষার বিষয়ে হয়, তবে কেবল সঠিক ফর্ম্যাট পাঠান, আমরা কপি এবং পেস্ট করব।
আমি কি ডিভাইসে আমার লোগো পেতে পারি?
উঃ হ্যাঁ, আমরা একটি OEM প্রস্তুতকারক।
অনুগ্রহ করে আপনার লোগো PS/AI ফর্ম্যাটে পাঠান, আমরা বাকিটা দেখব।
প্যাকিং বাক্সে কী আছে?
উঃ একটি ডিভাইস, প্রতিরক্ষামূলক ফোম, ব্যবহারকারী ম্যানুয়াল এবং ওয়ারেন্টি কার্ড রয়েছে।
কিছু মডেলের জন্য, অতিরিক্ত উপাদান যেমন কনসোল কেবল বা মাউন্টিং হ্যাঙ্গার থাকবে।
