১০/১০০ এমবিপিএস ডিআইএন৩৫ অপরিচালিত ইন্ডাস্ট্রিয়াল এজ সুইচ
দ্রুত নেটওয়ার্ক সুইচ এর প্রযুক্তিগত তথ্য
|
পণ্যের নাম
|
6 পোর্ট 10/100Mbps ফাইবার নেটওয়ার্ক সুইচ ((2F+4TP)
|
|
মডেল নং।
|
IM-FS240FE
|
|
বন্দর
|
2x100M এসএফপি ফাইবার
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
এমএমঃ ১৩১০ এনএম, ২ কিলোমিটার; ৮৫০ এনএম, ৫০০ মিটার
4x10/100M UTP RJ45 ((সমর্থন MDI/MDIX স্বয়ংক্রিয় সনাক্তকরণ)

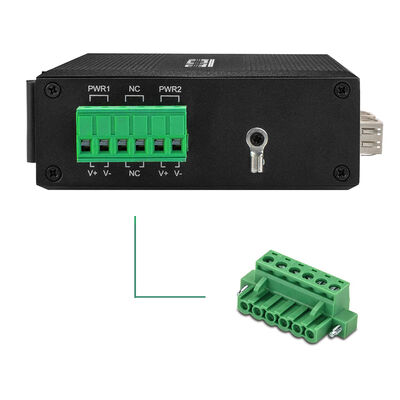

1x6-পিন পাওয়ার টার্মিনাল ব্লক
|
|
প্রোটোকল
|
আইইইই ৮০২.৩ (১০ বেস-টি)
IEEE 802.3u ((100Base-TX)
|
|
বৈশিষ্ট্য পরিবর্তন করা
|
ট্রান্সমিশন মোডঃ স্টোরেজ এবং ফরওয়ার্ড
প্রেরণ বিলম্বঃ <10us
সিস্টেমের ব্যান্ডউইথঃ ১.২ গিগাবাইট/সেকেন্ড (অ-ট্রাফিক জ্যাম)
ফরোয়ার্ডিং রেটঃ 0.8928Mmps
ম্যাক: ৪ কে
প্যাকেট বাফারের আকারঃ 1.75Mb
|
|
নেটওয়ার্ক মিডিয়া
|
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100BASE-TX: CAT5 বা তার বেশি সুরক্ষিত twisted pair ((≤100m)
|
|
এলইডি
|
পাওয়ার, ফাইবার, নেটওয়ার্ক, পিওই
পিডব্লিউআর: পাওয়ার
ফাইবারঃ FX1, FX2
চালুঃ সংক্রমণ স্বাভাবিক
বন্ধঃ ট্রান্সমিশন স্বাভাবিক নয় ((ভুল অপটিক্যাল মডিউল বা সংযোগ বিচ্ছিন্ন)
তামা কমলাঃ PoE সূচক
পয়েন্ট অব ইন্ডিয়া কাজ করছে
বন্ধঃ PoE কাজ করছে না অথবা এটি নন-PoE ডিভাইস
তামা সবুজ: গতি নির্দেশক
চালুঃ ট্রান্সমিশন গতি ১০০ এমবিপিএস
মোমবাতিঃ ট্রান্সমিশনে
বন্ধঃ সংযোগ বিচ্ছিন্ন বা কাজের গতি 10Mbps
|
|
বিদ্যুৎ খরচ
|
পূর্ণ লোড ≤5W
|
|
পাওয়ার সাপ্লাই
|
অতিরিক্ত DC12V~DC52V ইনপুট, সাধারণত DC12V/DC24V/DC48V
বিপরীত সংযোগঃ সমর্থন
|
|
পরিবেশ
|
কাজের তাপমাত্রাঃ -৪০°সি ০৭৫°সি
সংরক্ষণের তাপমাত্রাঃ -40°C/85°C
ওয়ার্কিং আর্দ্রতাঃ ১০%~৯০%, কনডেন্সিং নয়
সঞ্চয়স্থানের আর্দ্রতাঃ 10%~95%, অ-কন্ডেনসিং
|
|
শিল্প মান
|
ESD: IEC61000-4-2, ±15KV বায়ু, ±6KV যোগাযোগ
EFT: IEC61000-4-4, সাধারণ ±6KV
প্রবাহঃ IEC61000-4-5, ডিফারেনশিয়াল ±2KV, সাধারণ ±6KV
|
|
সার্টিফিকেশন
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((Class B) ANSI C63.4: ২০১৪
|
|
যান্ত্রিক তথ্য
|
শেলঃ ধাতব শেল, আইপি 40 গ্রেডের স্তর
মাত্রাঃ 114*93*35mm

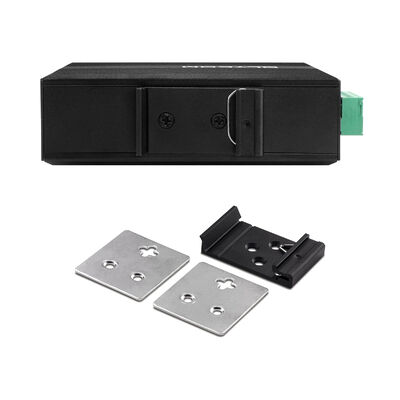

মাউন্ট পদ্ধতিঃ ডিন-রেল/ওয়াল মাউন্ট
ওজনঃ ০.৩৫ কেজি/০.৪৫ কেজি ((নেট/গ্রস)
|
|
গ্যারান্টি
|
৩ বছর, লাইফটাইম টেকনিক্যাল সাপোর্ট
|
ইন্ডাস্ট্রিয়াল নেটওয়ার্কে এজ একীকরণের জন্য নির্মিত
আইএম-এফএস 240 এফই শিল্প পরিবেশের জন্য একটি ফাইবার-অ্যাঙ্করড এজ এগ্রিগেশন সুইচ হিসাবে অবস্থিত যেখানে একাধিক ক্ষেত্র ডিভাইসকে একটি ফাইবার ব্যাকবোনের উপর নির্ভরযোগ্যভাবে একত্রিত করতে হবে।মৌলিক মিডিয়া রূপান্তরকারী বা ছোট পোর্ট-সংখ্যা সুইচগুলির বিপরীতে, এটি ফাইবার সাইডে লিঙ্ক-স্তরের রিডান্ডান্সি এবং ক্ষেত্রের স্তরে ক্লাস্টার ডিভাইসের জন্য পর্যাপ্ত তামা অ্যাক্সেস পোর্ট উভয়ই সরবরাহ করে।
এটি বিশেষত নিয়ন্ত্রণ ক্যাবিনেট, রাস্তার পাশে আবরণ এবং সরঞ্জাম কক্ষগুলির জন্য উপযুক্ত যেখানে বেশ কয়েকটি ইথারনেট-ভিত্তিক ডিভাইসকে স্থানীয়ভাবে সংযুক্ত করা দরকার,যখন আপলিংক দীর্ঘ দূরত্বের উপর স্থিতিস্থাপক থাকতে হবে.
নেটওয়ার্ক জটিলতা ছাড়াই অতিরিক্ত
দ্বৈত এসএফপি ফাইবার পোর্ট সহ, আইএম-এফএস 240 এফই সহজ রিডান্ডান্সি কৌশল যেমন দ্বৈত আপলিংক, সেগমেন্টযুক্ত ফাইবার পাথ,অথবা ব্যাকআপ ফাইবার রুট ০ সফটওয়্যার ভিত্তিক রিডান্ডান্সি প্রোটোকলগুলির উপর নির্ভর না করে. ফাইবার বিচ্ছিন্নতার ক্ষেত্রে, নেটওয়ার্ক স্তরে ট্র্যাফিকটি শারীরিকভাবে পুনর্নির্দেশ করা যেতে পারে, সমালোচনামূলক সিস্টেমগুলির জন্য যোগাযোগের ধারাবাহিকতা বজায় রাখে।
এই হার্ডওয়্যার-ভিত্তিক রিডান্ডান্সি পদ্ধতি এমন পরিবেশের জন্য আদর্শ যেখানে পরিচালিত সুইচগুলি অনুপযুক্ত, অপ্রয়োজনীয়,বা রক্ষণাবেক্ষণের সীমাবদ্ধতা বা অপারেশনাল সরলতা প্রয়োজনীয়তার কারণে অপ্রয়োজনীয়.
মাল্টি-ডিভাইস ট্র্যাফিকের জন্য ধারাবাহিক থ্রুপুট
শিল্প নেটওয়ার্কগুলিতে, ট্র্যাফিক প্যাটার্নগুলি প্রায়শই অবিচ্ছিন্ন পোলিং চক্রের পরিবর্তে বিস্ফোরিত হয়, অ্যালার্ম এবং সিঙ্ক্রোনাইজড ডেটা আপলোডগুলি হঠাৎ স্পাইক তৈরি করতে পারে।আইএম-এফএস 240 এফই এমন অবস্থার সাথে সহজে মোকাবিলা করার জন্য ডিজাইন করা হয়েছে, স্টোর-এন্ড-ফরওয়ার্ড ফরোয়ার্ডিং, ফ্লো কন্ট্রোল মেকানিজম, এবং প্যাকেট ক্ষতি এবং অস্থির আচরণ রোধ করার জন্য পর্যাপ্ত বাফারিং ব্যবহার করে।
ফলস্বরূপ, একাধিক পিএলসি, সেন্সর বা মনিটরিং ডিভাইসগুলি এমনকি শীর্ষ লোডের অবস্থার অধীনেও সামগ্রিক নেটওয়ার্ক স্থিতিশীলতা হ্রাস না করে একযোগে কাজ করতে পারে।
দীর্ঘমেয়াদী, নজরদারি ছাড়াই কাজ করার জন্য ডিজাইন করা
একবার ইনস্টল হয়ে গেলে, আইএম-এফএস 240 এফই অবিচ্ছিন্নভাবে এবং নজরদারি ছাড়াই কাজ করার জন্য ডিজাইন করা হয়েছে। এর অ-পরিচালিত আর্কিটেকচার ভুল কনফিগারেশন, ফার্মওয়্যার অসঙ্গতি,অথবা সফটওয়্যার দুর্নীতিএর শিল্প-গ্রেডের আবরণ, ওভারজাক সুরক্ষা এবং বিস্তৃত তাপমাত্রা সহনশীলতার সাথে মিলিয়ে, ডিভাইসটি এমন ইনস্টলেশনের জন্য উপযুক্ত যেখানে অ্যাক্সেস বিরল এবং ডাউনটাইম গ্রহণযোগ্য নয়।
এই নকশা দর্শনের ফলে পণ্যের জীবনচক্রের সময় মালিকানার মোট খরচ উল্লেখযোগ্যভাবে কম হয়।
প্রাচীন শিল্প নেটওয়ার্কগুলির জন্য একটি ব্যবহারিক আপগ্রেড পথ
অনেক শিল্প সাইটের জন্য, একসাথে সমস্ত পুরানো ইথারনেট ডিভাইস প্রতিস্থাপন করা সম্ভব নয় বা ব্যয়বহুল নয়। আইএম-এফএস 240 এফই একটি ব্যবহারিক রূপান্তর সমাধান প্রদান করে,দীর্ঘ দূরত্বের ফাইবারের মাধ্যমে সংযোগ প্রসারিত করার সময় বিদ্যমান 10/100Mbps তামার ভিত্তিক সরঞ্জামগুলিকে পরিষেবাতে থাকতে দেয়.
কমপ্যাক্ট একীকরণ এবং ফাইবার এক্সটেনশন নোড হিসাবে কাজ করে, এটি প্রতিষ্ঠিত শিল্প প্রক্রিয়াগুলিকে ব্যাহত না করে ধীরে ধীরে নেটওয়ার্ক আধুনিকীকরণকে সমর্থন করে।
সাধারণ নিয়োগের ভূমিকা
বাস্তব বিশ্বের প্রকল্পগুলিতে, আইএম-এফএস 240 এফই সাধারণত নিম্নরূপ স্থাপন করা হয়ঃ
শিল্প ক্যাবিনেটের ভিতরে একটি ক্ষেত্র সমষ্টি সুইচ
একাধিক উত্তরাধিকারী ইথারনেট ডিভাইসের জন্য একটি ফাইবার এক্সটেনশন নোড
ছোট থেকে মাঝারি শিল্প সাবনেটগুলির জন্য একটি অতিরিক্ত আপলিংক সুইচ
কঠোর বা দূরবর্তী স্থানে একটি কম রক্ষণাবেক্ষণ অ্যাক্সেস সুইচ
এর ভারসাম্যপূর্ণ পোর্ট কনফিগারেশন এবং শিল্প নির্ভরযোগ্যতা এটিকে স্কেলযোগ্য শিল্প ইথারনেট আর্কিটেকচারের জন্য একটি বহুমুখী বিল্ডিং ব্লক করে তোলে।
আনুষাঙ্গিক
|
ইন্ডাস্ট্রিয়াল অপটিক্যাল মডিউল
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
শিল্প DIN পাওয়ার সাপ্লাই
|
|
IM-DAC220/DC12V1.67A
|
AC220V থেকে DC12V1.67A, -30°C70°C
|
|
IM-DAC220/DC24V1A
|
AC220V থেকে DC24V1A, -30°C~70°C
|
