শিল্প 10/100Mbps ফাইবার অপটিক নেটওয়ার্ক সুইচ
প্রযুক্তিগত তথ্য
|
পণ্যের নাম
|
১০/১০০ এমবিপিএস ইন্ডাস্ট্রিয়াল ফাইবার সুইচ ((১এফ+২টিপি)
|
|
মডেল নং।
|
IM-FS120FE
|
|
বন্দর
|
1x100M এসএফপি ফাইবার
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
এমএমঃ ১৩১০ এনএম, ২ কিলোমিটার; ৮৫০ এনএম, ৫০০ মিটার
2x10/100M UTP RJ45 ((সমর্থন MDI/MDIX স্বয়ংক্রিয় সনাক্তকরণ)

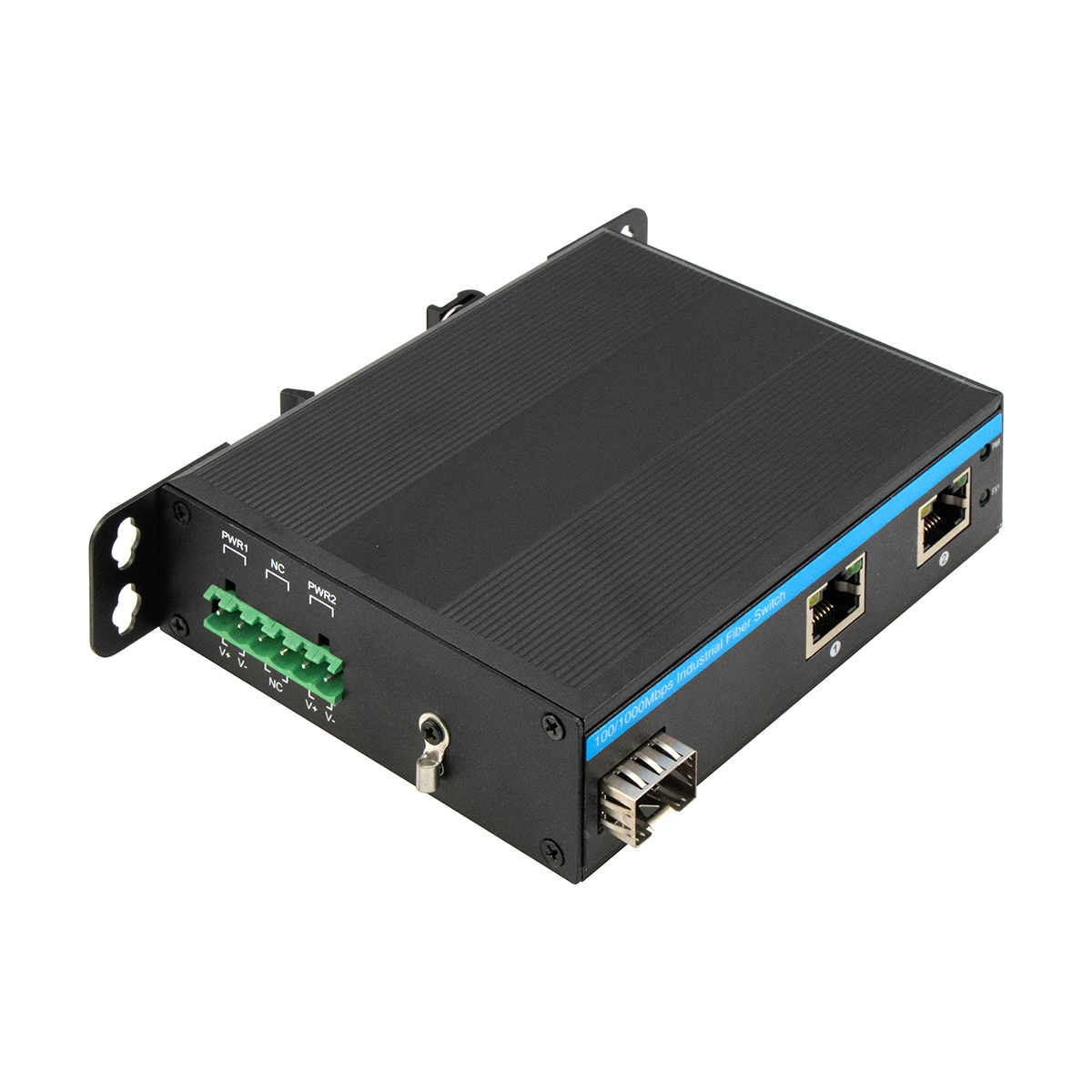

1x6-পিন পাওয়ার টার্মিনাল ব্লক
|
|
প্রোটোকল
|
আইইইই ৮০২.৩ (১০ বেস-টি)
IEEE 802.3u ((100Base-TX)
|
|
বৈশিষ্ট্য পরিবর্তন করা
|
ট্রান্সমিশন মোডঃ স্টোরেজ এবং ফরওয়ার্ড
প্রেরণ বিলম্বঃ <10us
সিস্টেমের ব্যান্ডউইথঃ ০.৬ গিগাবাইট / সেকেন্ড (অ-ট্রাফিক জ্যাম)
ফরোয়ার্ডিং রেটঃ 0.4464Mmps
ম্যাক: ৪ কে
প্যাকেট বাফারের আকারঃ 1.75Mb
|
|
নেটওয়ার্ক মিডিয়া
|
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100BASE-TX: CAT5 বা তার বেশি সুরক্ষিত twisted pair ((≤100m)
|
|
এলইডি
|
পাওয়ার, ফাইবার, নেটওয়ার্ক, পিওই
পিডব্লিউআর: পাওয়ার
ফাইবারঃ FX1
চালুঃ সংক্রমণ স্বাভাবিক
বন্ধঃ ট্রান্সমিশন স্বাভাবিক নয় ((ভুল অপটিক্যাল মডিউল বা সংযোগ বিচ্ছিন্ন)
তামা কমলাঃ PoE সূচক
পয়েন্ট অব ইন্ডিয়া কাজ করছে
বন্ধঃ PoE কাজ করছে না অথবা এটি নন-PoE ডিভাইস
তামা সবুজ: গতি নির্দেশক
চালুঃ ট্রান্সমিশন গতি ১০০ এমবিপিএস
মোমবাতিঃ ট্রান্সমিশনে
বন্ধঃ সংযোগ বিচ্ছিন্ন বা কাজের গতি 10Mbps
|
|
বিদ্যুৎ খরচ
|
পূর্ণ লোড ≤5W
|
|
পাওয়ার সাপ্লাই
|
অতিরিক্ত DC12V~DC52V ইনপুট, সাধারণত DC12V/DC24V/DC48V
বিপরীত সংযোগঃ সমর্থন
|
|
পরিবেশ
|
কাজের তাপমাত্রাঃ -৪০°সি ০৭৫°সি
সংরক্ষণের তাপমাত্রাঃ -40°C/85°C
ওয়ার্কিং আর্দ্রতাঃ ১০%~৯০%, কনডেন্সিং নয়
সঞ্চয়স্থানের আর্দ্রতাঃ 10%~95%, অ-কন্ডেনসিং
|
|
শিল্প মান
|
ESD: IEC61000-4-2, ±15KV বায়ু, ±6KV যোগাযোগ
EFT: IEC61000-4-4, সাধারণ ±6KV
প্রবাহঃ IEC61000-4-5, ডিফারেনশিয়াল ±2KV, সাধারণ ±6KV
|
|
সার্টিফিকেশন
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((Class B) ANSI C63.4: ২০১৪
|
|
যান্ত্রিক তথ্য
|
শেলঃ ধাতব শেল, আইপি 40 গ্রেডের স্তর
মাত্রাঃ 114*93*35mm
মাউন্ট পদ্ধতিঃ ডিন-রেল/ওয়াল মাউন্ট
ওজনঃ ০.৩৫ কেজি/০.৪৫ কেজি ((নেট/গ্রস)
|
|
গ্যারান্টি
|
৩ বছর, লাইফটাইম টেকনিক্যাল সাপোর্ট
|
এটি কি
আইএম-এফএস 120 এফই একটি কমপ্যাক্ট, পরিচালিত ইন্ডাস্ট্রিয়াল ইথারনেট সুইচ যা সহজ ডিভাইস আন্তঃসংযোগের জন্য নির্মিত যেখানে নির্ভরযোগ্যতা কনফিগারেশনের চেয়ে বেশি গুরুত্বপূর্ণ।
এটি ছোট শিল্প নেটওয়ার্কগুলিতে ফাইবার থেকে তামার মধ্যে একটি সেতু হিসাবে কাজ করার জন্য ডিজাইন করা হয়েছে,পরিচালনার জটিলতা ছাড়া স্থানীয় ডিভাইস থেকে দীর্ঘ দূরত্বের ফাইবার ব্যাকবোনগুলিতে ইথারনেট যোগাযোগ প্রসারিত করা.
কোন সফটওয়্যার ইন্টারফেস নেই, কোন কনফিগারেশন প্রক্রিয়া নেই, এবং কোন শেখার বক্ররেখা নেই।
একবার চালিত হলে, তাৎক্ষণিকভাবে ট্রাফিক রিডাইরেক্ট করা শুরু করে।
এটি এমন শিল্প সাইটগুলির জন্য আদর্শ যেখানে নেটওয়ার্কগুলি স্থির, ডিভাইসগুলির সংখ্যা ছোট এবং দীর্ঘমেয়াদী নজরদারি ছাড়াই অপারেশন প্রয়োজন।
এর সংযোগ

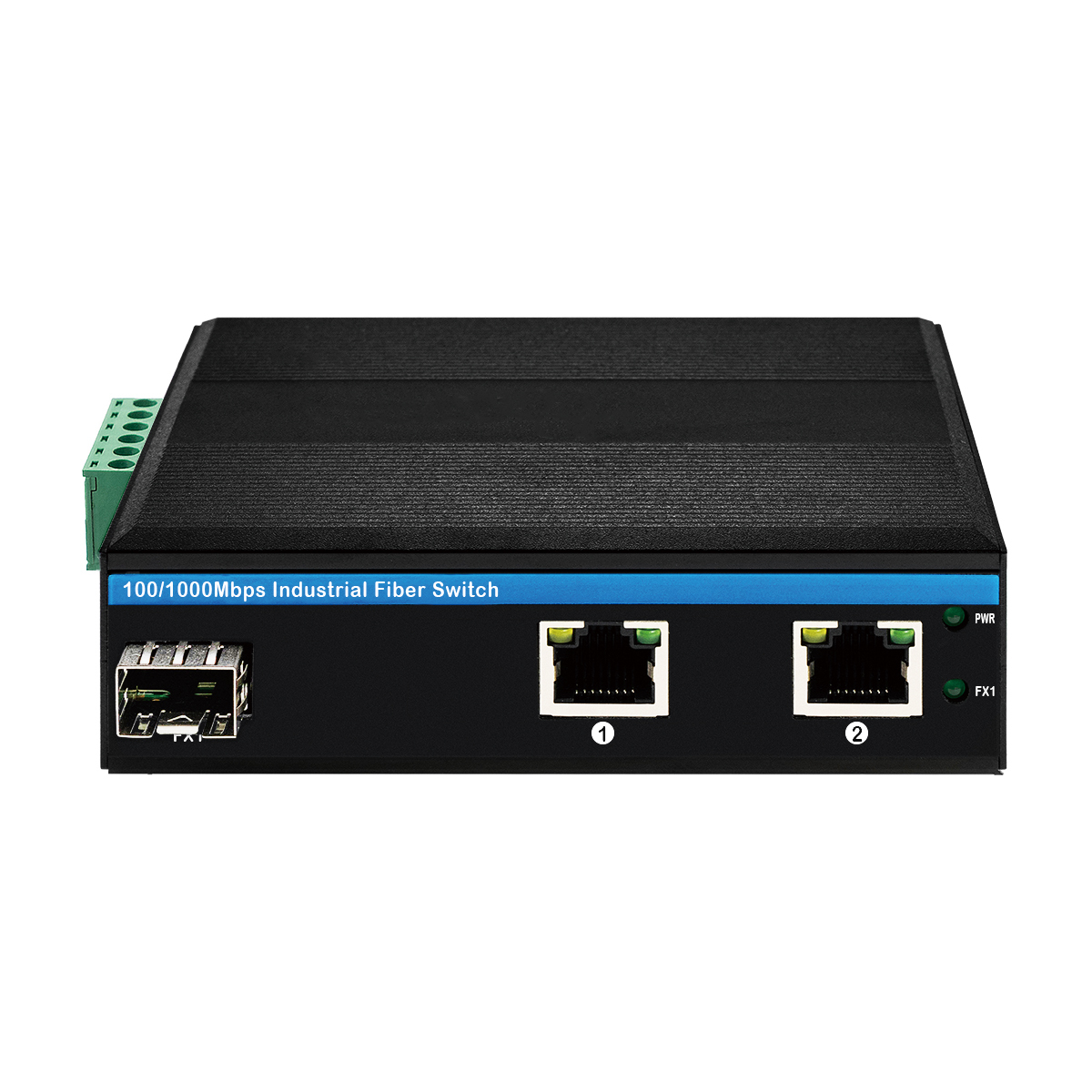

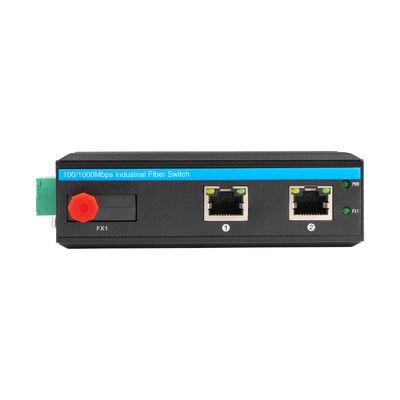

সুইচটি একটি ফাস্ট ইথারনেট এসএফপি ফাইবার পোর্টকে দুটি 10/100 এমবিপিএস আরজে 45 তামার পোর্টের সাথে একত্রিত করে।
ফাইবার ইন্টারফেসটি অপটিক্যাল মডিউলের উপর নির্ভর করে স্বল্প পরিসরের মাল্টিমোড লিঙ্ক থেকে শুরু করে দীর্ঘ দূরত্বের একক-মোড সংযোগ পর্যন্ত 120 কিলোমিটার পর্যন্ত অপটিক্যাল দূরত্বের একটি বিস্তৃত পরিসীমা সমর্থন করে।
তামার পোর্টগুলি স্বয়ংক্রিয়ভাবে গতি, ডুপ্লেক্স মোড এবং এমডিআই / এমডিআইএক্স আলোচনা করে, বিশেষ তারের ছাড়াই পুরানো শিল্প ডিভাইসে সরাসরি সংযোগের অনুমতি দেয়।
একসাথে, এই বিন্যাস ক্ষেত্র-স্তরের ইথারনেট ডিভাইস এবং কেন্দ্রীভূত ফাইবার নেটওয়ার্কগুলির মধ্যে নির্বিঘ্নে সংহতকরণ সক্ষম করে।
কিভাবে এটি ট্রাফিক পরিচালনা করে
IM-FS120FE একটি স্টোর-এন্ড-ফরওয়ার্ড সুইচিং প্রক্রিয়া ব্যবহার করে, যা নিশ্চিত করে যে দূষিত বা অবৈধ প্যাকেটগুলি ফরোয়ার্ড করার আগে ফিল্টার করা হয়।
প্রবাহ নিয়ন্ত্রণ স্বয়ংক্রিয়ভাবে প্রয়োগ করা হয়ঃ
IEEE 802.3x পূর্ণ-ডুপ্লেক্স মোডে
অর্ধ-ডুপ্লেক্স মোডে ব্যাক চাপ
এটি প্যাকেটের ক্ষতি রোধ করে এবং ট্র্যাফিকের বিস্ফোরণের সময় স্থিতিশীল যোগাযোগ বজায় রাখে, এমনকি যখন সংযুক্ত ডিভাইসগুলি বিভিন্ন গতিতে কাজ করে।
সুইচটি ফাস্ট ইথারনেট স্ট্যান্ডার্ডের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, যা বিদ্যমান শিল্প নিয়ামক এবং সেন্সরগুলির সাথে সামঞ্জস্যতা নিশ্চিত করে।
কিভাবে এটি শিল্পের অবস্থার মধ্যে বেঁচে থাকে
ডিভাইসটি কঠোর পরিবেশে অবিচ্ছিন্ন অপারেশনের জন্য নির্মিত।
এর শক্ত ধাতব ঘরের ধুলো এবং যান্ত্রিক প্রভাবের বিরুদ্ধে আইপি 40 সুরক্ষা প্রদান করে।
এটি -40 °C থেকে +75 °C পর্যন্ত বিস্তৃত তাপমাত্রা পরিসীমা জুড়ে নির্ভরযোগ্যভাবে কাজ করে, স্টোরেজ চলাকালীন বর্ধিত সহনশীলতা সহ।
ইথারনেটের ইন্টারফেসে বিদ্যুৎ সুরক্ষা নির্মিত হয়েছে, যার মধ্যে উচ্চ স্তরের ওভারজ রেজিস্ট্যান্স এবং ইলেক্ট্রোস্ট্যাটিক স্রাব এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের বিরুদ্ধে অনাক্রম্যতা রয়েছে।
এটি ভারী যন্ত্রপাতি, শক্তি সরঞ্জাম এবং বহিরঙ্গন ইনস্টলেশনের কাছে স্থিতিশীল অপারেশন সক্ষম করে।
পাওয়ার অ্যান্ড ইনস্টলেশন দর্শন
সুইচটি একটি বিস্তৃত ডিসি ভোল্টেজ ইনপুট (12 52 ভি) গ্রহণ করে, যা এটিকে বিভিন্ন শিল্প শক্তি সিস্টেমের সাথে সামঞ্জস্যপূর্ণ করে তোলে।
বিপরীত মেরুতা সুরক্ষা ইনস্টলেশনের সময় তারের ত্রুটির ঝুঁকি হ্রাস করে।
কম শক্তি খরচ তাপীয় আউটপুট ন্যূনতম রাখে, ফ্যানহীন অপারেশন এবং দীর্ঘ উপাদান জীবন সমর্থন করে।
এর কমপ্যাক্ট ফর্ম ফ্যাক্টর এবং ডিআইএন-রেল মাউন্ট ডিজাইন নিয়ন্ত্রণ ক্যাবিনেট, রাস্তার পাশের আবরণ এবং শিল্প প্যানেলের ভিতরে সহজ ইনস্টলেশন সক্ষম করে।
যা করে না (উদ্দেশ্যক্রমে)
IM-FS120FE নিম্নলিখিতগুলি প্রদান করে নাঃ
নেটওয়ার্ক ম্যানেজমেন্ট ইন্টারফেস
কনফিগারেশন অপশন
ফার্মওয়্যার টিউনিং বা নীতি নিয়ন্ত্রণ
এই সীমাবদ্ধতাগুলি উদ্দেশ্যমূলক।
সফটওয়্যার জটিলতা অপসারণ করে, সুইচ উচ্চতর পূর্বাভাসযোগ্যতা, কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা এবং বৃহত্তর দীর্ঘমেয়াদী স্থিতিশীলতা অর্জন করে।
এটিকে নিয়মিত কাজ করার জন্য ডিজাইন করা হয়েছে, সামঞ্জস্য করার জন্য নয়।
যেখানে এটি সবচেয়ে উপযুক্ত
ক্ষুদ্র শিল্প সরঞ্জাম নেটওয়ার্ক
পিএলসি, সেন্সর, কন্ট্রোলার এবং মৌলিক শিল্প সরঞ্জামগুলি কর্মশালা, উত্পাদন লাইন এবং কমপ্যাক্ট শিল্প সাইটগুলিতে ফাইবার ব্যাকবোনগুলিতে সংযুক্ত করতে ব্যবহৃত হয়।
পরিবহন ও ট্রাফিক সিস্টেম
রাস্তার পাশের ক্যাবিনেটে, রেলপথে যোগাযোগের পয়েন্ট এবং ট্রাফিক নিয়ন্ত্রণ সিস্টেমে ইনস্টল করা হয় যেখানে ফাইবার দূরত্ব এবং পরিবেশগত প্রতিরোধের সমালোচনামূলক।
শক্তি ও ইউটিলিটি মনিটরিং
সাবস্টেশন, জল চিকিত্সা সুবিধা এবং দূরবর্তী পর্যবেক্ষণ স্টেশনগুলিতে ফাইবারের মাধ্যমে কেন্দ্রীয় নিয়ন্ত্রণ কক্ষগুলিতে ক্ষেত্রের ডিভাইসগুলিকে সেতু করতে ব্যবহৃত হয়।
কঠোর শিল্প পরিবেশ
খনি, পেট্রোকেমিক্যাল, এবং ধাতুবিদ্যা সাইটগুলির জন্য উপযুক্ত যেখানে ধুলো, তাপমাত্রা চরম, এবং বৈদ্যুতিক হস্তক্ষেপ সাধারণ।
পূর্ববর্তী ইথারনেটের জন্য ফাইবার এক্সটেনশন
ইথারনেট সংকেতগুলিকে দূরবর্তী ফাইবার লিঙ্কগুলিতে রূপান্তর করে 100 মিটার সীমাবদ্ধতার বাইরে তামা ভিত্তিক শিল্প ডিভাইসগুলির পরিসীমা প্রসারিত করে।
কেন এই মডেল বিদ্যমান
IM-FS120FE নেটওয়ার্ক পরিচালনার জন্য ডিজাইন করা হয়নি।
এটি তাদের সংযুক্ত রাখার জন্য ডিজাইন করা হয়েছে।
শিল্প পরিবেশের জন্য যেখানে সরলতা, স্থায়িত্ব, এবং দীর্ঘ সেবা জীবন বাস্তব অগ্রাধিকার হয়,
এই সুইচটি অবকাঠামোর মধ্যে স্বাভাবিকভাবেই ফিট করে।
