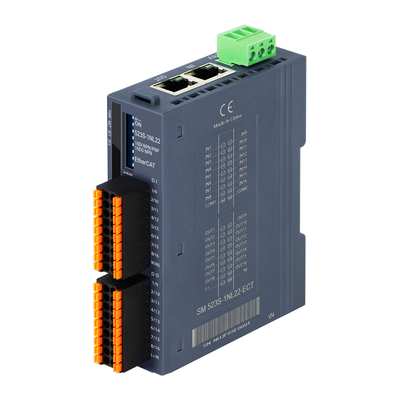

ইথারসিএটি কমপ্যাক্ট স্বতন্ত্র I/O মডিউল
মূল বৈশিষ্ট্য
- EtherCAT বাস

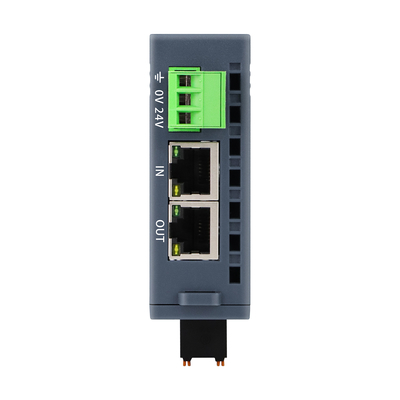

- ২টি আরজে৪৫ সংযোগকারী
- 24VDC পাওয়ার সাপ্লাই
- স্টেশন আইডি ঠিকানা সেট করার জন্য 8-বিট ডিআইপি সুইচ সহ
- অন্তর্নির্মিত 16DI (সাধারণ ক্যাথোড/সাধারণ অ্যানোড ইনপুট)
- 16DO (এনপিএন আউটপুট)
- আইপি ২০

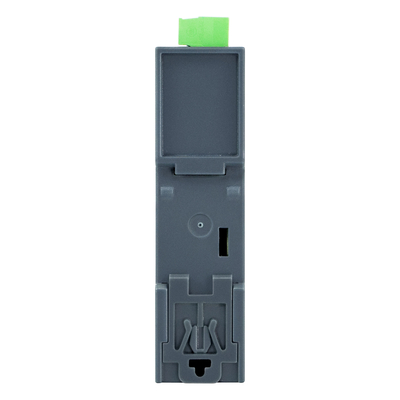

- DN35 ডিন-রেল ইনস্টলেশন
পণ্যের ভূমিকা
- ২টি আরজে৪৫ ইন্টারফেস, ১০০ এমবিট/সেকেন্ড
- বাস, পাওয়ার আইসোলেশন প্রযুক্তি এবং নির্ভরযোগ্যতা
- EtherCAT স্লেভ স্টেশন হিসাবে স্বতন্ত্র
- স্বতন্ত্র XML ফাইল প্রদান করুন
স্পেসিফিকেশন
| টেকনিক্যাল স্পেসিফিকেশন |
| কাজের ভোল্টেজ |
24VDC (ভোল্টেজ পরিসীমা 18VDC ~ 28VDC) |
| অপারেটিং বর্তমানের ক্ষতি |
বিভিন্ন পণ্য মডেলের উপর ভিত্তি করে, বিস্তারিত তথ্যের জন্য পণ্য ম্যানুয়ালটি দেখুন |
| শক্তি সুরক্ষা |
অ্যান্টি রিভার্স সংযোগ সুরক্ষা, ওভারজেড শোষণ |
| যোগাযোগ ইন্টারফেস |
২*আরজে৪৫ |
| পাওয়ার টার্মিনালের ধরন |
প্লাগযুক্ত সংযোগকারী, স্ক্রু তারের সংযোগ পোর্ট |
| সিগন্যাল টার্মিনালের ধরন |
প্লাগ সংযোজক, সরাসরি PUSH-IN তারের পোর্ট মধ্যে |
| প্রদর্শন নির্দেশ |
পাওয়ার সাপ্লাই
NET সবুজ সূচক আলো
এসএফ লাল নির্দেশক আলো
আইও সিগন্যালের সবুজ নির্দেশক আলো
|
| প্রোটোকল |
EtherCAT |
| মাস্টার-স্লেভ বিভাগ |
স্বতন্ত্র দাস ডিভাইস |
| প্রধান আইও পয়েন্ট |
হ্যাঁ, বিস্তারিত জানার জন্য দয়া করে অর্ডার ডেটা দেখুন |
| অতিরিক্ত বর্তমান সুরক্ষার থ্রেশহোল্ড |
1.5A, 5ms |
| আইও প্রতিক্রিয়া সময় |
ন্যূনতম 500us |
| স্কেলযোগ্যতা |
এক্সটেনশন সমর্থন করে না |
| ক্যাবলের দৈর্ঘ্য (বিকৃতি) |
সর্বোচ্চ ৫০০ মিটার |
| ক্যাবলের দৈর্ঘ্য (শেল্ড ছাড়াই) |
ইনপুট পয়েন্টের সর্বাধিক দৈর্ঘ্য 300m, এবং আউটপুট পয়েন্টের সর্বাধিক দৈর্ঘ্য 150m |
| স্লেভ স্টেশন সেটিংস |
| ঠিকানা সেটিংস |
ডায়াল সুইচ বা মাস্টার স্টেশন দ্বারা কনফিগারেশন |
| সেগমেন্ট প্রতি স্টেশন সর্বাধিক সংখ্যা |
255 (সমর্থিত স্টেশনগুলির নির্দিষ্ট সংখ্যা মাস্টার স্টেশন দ্বারা নির্ধারিত হয়) |
| কাজের পরিবেশ |
| কাজের তাপমাত্রা |
-২০-৬০°সি |
| কাজের আর্দ্রতা |
৫% থেকে ৯০% (অ-কন্ডেনসেশন) |
| সুরক্ষা গ্রেড |
আইপি ২০ |
| মাত্রা ((১* ডাব্লু*এইচ) |
27mm*94mm*114mm |
অর্ডারের বিবরণ
| বিশেষ উল্লেখ |
পণ্য নং |
| OM521S স্বতন্ত্র মডিউল, EtherCAT বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, স্টেশন আইডি ঠিকানা সেট করার জন্য 8-বিট ডায়াল কোড সহ, পণ্যটি 32DI (সাধারণ অ্যানোড / সাধারণ অ্যানোড ইনপুট) সহ আসে,অভ্যন্তরীণ বাস সম্প্রসারণ মডিউল সমর্থন করে না, IP20 সুরক্ষা স্তর, DN35 ডিন-রেল ইনস্টলেশন সমর্থন করে |
OM521S-1BL22-ECT
|
| OM522S স্বতন্ত্র মডিউল, EtherCAT বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, স্টেশন আইডি ঠিকানা সেট করার জন্য 8-বিট ডায়াল কোড সহ, পণ্যটি 32DO (PNP আউটপুট) সহ আসে,অভ্যন্তরীণ বাস সম্প্রসারণ মডিউল সমর্থন করে না, IP20 সুরক্ষা স্তর, DN35 ডিন-রেল ইনস্টলেশন সমর্থন করে |
OM522S-1BL22-ECT
|
| OM522S স্বতন্ত্র মডিউল, EtherCAT বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, স্টেশন আইডি ঠিকানা সেট করার জন্য 8-বিট ডায়াল কোড সহ, পণ্যটি 32DO (NPN আউটপুট) সহ আসে,অভ্যন্তরীণ বাস সম্প্রসারণ মডিউল সমর্থন করে না, IP20 সুরক্ষা স্তর, DN35 ডিন-রেল ইনস্টলেশন সমর্থন করে |
OM522S-1NL22-ECT
|
| OM523S স্বতন্ত্র মডিউল, EtherCAT বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, স্টেশন আইডি ঠিকানা সেট করার জন্য 8-বিট ডায়াল কোড সহ,পণ্যটি 16DI (common anode/common anode input) এবং 16DO (PNP output) দিয়ে আসে, অভ্যন্তরীণ বাস সম্প্রসারণ মডিউল সমর্থন করে না, IP20 সুরক্ষা স্তর, DN35 din-rail ইনস্টলেশন সমর্থন করে |
OM523S-1BL22-ECT
|
| OM523S স্বতন্ত্র মডিউল, EtherCAT বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, স্টেশন আইডি ঠিকানা সেট করার জন্য 8-বিট ডায়ালিং সহ, পণ্যটি 16DI (সাধারণ অ্যানোড / সাধারণ অ্যানোড ইনপুট) সহ আসে,16DO (এনপিএন আউটপুট), অভ্যন্তরীণ বাস সম্প্রসারণ মডিউল সমর্থন করে না, IP20 সুরক্ষা স্তর, DN35 din-rail ইনস্টলেশন সমর্থন করে |
OM523S-1NL22-ECT
|
| OM523S স্বতন্ত্র মডিউল, SM523S স্বতন্ত্র মডিউল, EtherCAT বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, 8-বিট ডায়াল কোড সেটিং স্টেশন আইডি ঠিকানা সহ,পণ্যটি 16DI (common anode/common anode input) এবং 12DO (relay output) দিয়ে আসে, অভ্যন্তরীণ বাস সম্প্রসারণ মডিউল সমর্থন করে না, IP20 সুরক্ষা স্তর, DN35 din-rail ইনস্টলেশন সমর্থন করে |
OM523S-1HJ22-ECT
|
| OM524S স্বতন্ত্র মডিউল, EtherCAT বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, স্টেশন আইডি ঠিকানা সেট করার জন্য 8-বিট ডায়ালিং সহ,পণ্যটি 16DI (common anode/common anode input) এবং 16DIO (NPN input/NPN output configurable) দিয়ে আসে, 2-পথ গ্রুপ কনফিগারেশন), অভ্যন্তরীণ বাস সম্প্রসারণ মডিউল সমর্থন করে না, IP20 সুরক্ষা স্তর, DN35 ডিন-রেল ইনস্টলেশন সমর্থন করে |
OM524S-2NL22-ECT
|
| OM525S স্বতন্ত্র মডিউল, EtherCAT বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, স্টেশন আইডি ঠিকানা সেট করার জন্য 8-বিট ডায়ালিং সহ,পণ্যটি 16DO (NPN আউটপুট) এবং 16DIO (NPN ইনপুট/NPN আউটপুট কনফিগারযোগ্য) দিয়ে আসে, 2-পথ গ্রুপ কনফিগারেশন), অভ্যন্তরীণ বাস সম্প্রসারণ মডিউল সমর্থন করে না, IP20 সুরক্ষা স্তর, DN35 ডিন-রেল ইনস্টলেশন সমর্থন করে |
OM525S-3NL22-ECT
|
| OM526S স্বতন্ত্র মডিউল, EtherCAT বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, স্টেশন আইডি ঠিকানা সেট করতে 8-বিট ডায়াল সহ। পণ্যটি 16DIO (NPN টাইপ,২ চ্যানেল গ্রুপ কনফিগারেশন ইনপুট বা আউটপুট), অভ্যন্তরীণ বাস সম্প্রসারণ মডিউল সমর্থন করে না, IP20 সুরক্ষা স্তর, DN35 din-rail ইনস্টলেশন সমর্থন করে |
OM526S-1NH22-ECT
(পরিকল্পনা পণ্য)
|
