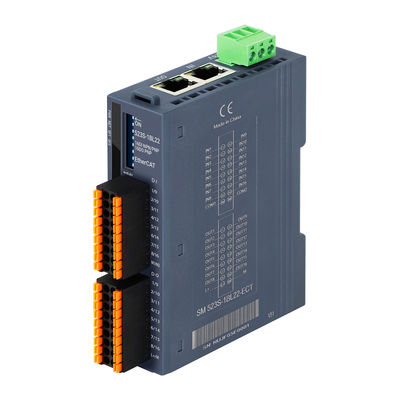

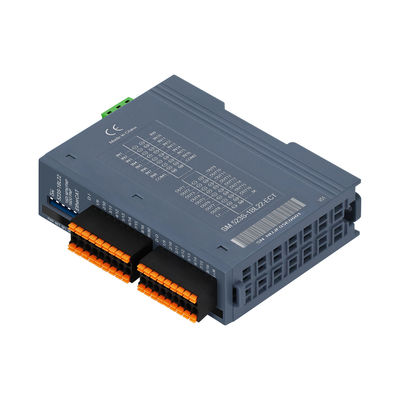

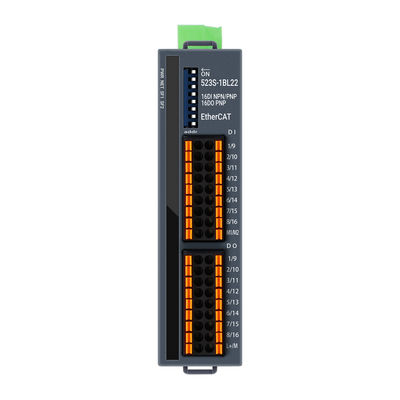

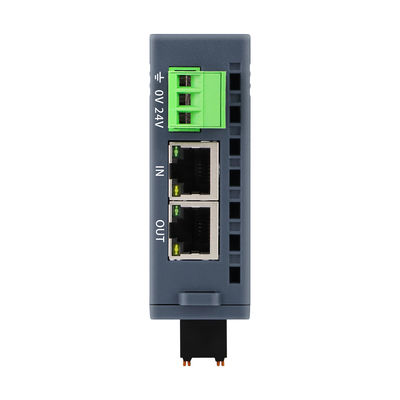

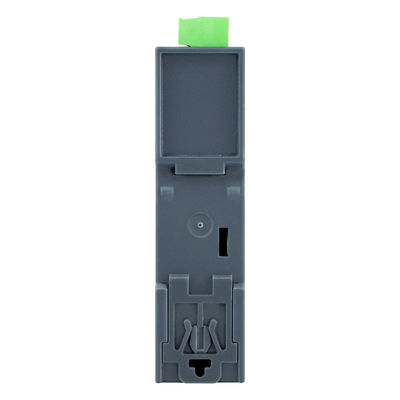

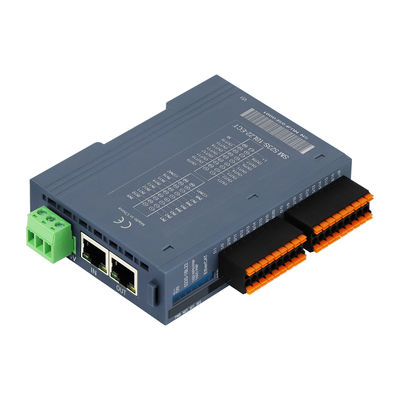

100Mbit/s 2 RJ45 ইথারক্যাট প্রোটোকল PAL I/O সিস্টেম
16DI 16DO PNP আউটপুট ডিন রেল I/O মডিউল
PAL I/O সিস্টেমের পণ্যের বৈশিষ্ট্য
স্পেসিফিকেশনএরইথারক্যাট এক্সটেনসিবল কাপলার
| মডেল | OM52xS ইথারক্যাট স্লেভ মডিউল |
| প্রযুক্তিগত স্পেসিফিকেশন | |
| কার্যকরী ভোল্টেজ | 24VDC (ভোল্টেজ পরিসীমা 18VDC~28VDC) |
| অপারেটিং কারেন্ট লস | বিভিন্ন পণ্যের মডেলের উপর ভিত্তি করে, বিস্তারিত জানার জন্য পণ্যের ম্যানুয়াল দেখুন |
| পাওয়ার সুরক্ষা | বিপরীত সংযোগ সুরক্ষা, সার্জ শোষণ |
| যোগাযোগ ইন্টারফেস | 2*RJ45 |
| পাওয়ার টার্মিনাল টাইপ | প্লাগ করা সংযোগকারী, স্ক্রু ওয়্যারিং সংযোগ পোর্ট |
| সিগন্যাল টার্মিনাল টাইপ | প্লাগ করা সংযোগকারী, সোজা পুশ-ইন ওয়্যারিং পোর্ট |
| ডিসপ্লে ইন্ডিকেশন | পাওয়ার সাপ্লাই, নেট গ্রিন ইন্ডিকেটর লাইট, এসএফ রেড ইন্ডিকেটর লাইট, আইও সিগন্যাল গ্রিন ইন্ডিকেটর লাইট |
| প্রোটোকল | ইথারক্যাট |
| মাস্টার-স্লেভ ক্যাটাগরি | স্বতন্ত্র স্লেভ ডিভাইস |
| প্রধান আইও পয়েন্ট | হ্যাঁ, বিস্তারিত জানার জন্য অর্ডারিং ডেটা দেখুন |
| ওভারকারেন্ট সুরক্ষা থ্রেশহোল্ড | 1.5A, 5ms |
| আইও রেসপন্স টাইম | ন্যূনতম 500us |
| স্কেলেবিলিটি | এক্সটেনশন সমর্থন করে না |
| তারের দৈর্ঘ্য (শিল্ডিং) | সর্বোচ্চ 500m |
| তারের দৈর্ঘ্য (আনশিল্ডেড) | ইনপুট পয়েন্টের সর্বোচ্চ দৈর্ঘ্য 300m, এবং আউটপুট পয়েন্টের সর্বোচ্চ দৈর্ঘ্য 150m |
| স্লেভ স্টেশন সেটিংস | |
| ঠিকানা সেটিংস | ডায়াল সুইচ বা মাস্টার স্টেশন দ্বারা কনফিগারেশন |
| প্রতি সেগমেন্টে সর্বোচ্চ স্টেশনের সংখ্যা | 255 (সমর্থিত স্টেশনের নির্দিষ্ট সংখ্যা মাস্টার স্টেশন দ্বারা নির্ধারিত হয়) |
| WorkEnvironment | |
| কার্যকরী তাপমাত্রা | -20~60°C |
| কার্যকরী আর্দ্রতা | 5%~90% (অ-ঘনীভূত) |
| সুরক্ষা গ্রেড | IP20 |
| মাত্রা (দৈর্ঘ্য* প্রস্থ * উচ্চতা) | 27mm*94mm*114mm |
প্যাকিং
![]()
অর্ডারিং ডিটেইলস
| স্পেসিফিকেশন | প্রোডাক্ট নং |
| OM521S স্বতন্ত্র মডিউল, ইথারক্যাট বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, স্টেশন আইডি ঠিকানা সেট করার জন্য 8-বিট ডায়াল কোড সহ, পণ্যটিতে 32DI (সাধারণ অ্যানোড/সাধারণ অ্যানোড ইনপুট) রয়েছে, অভ্যন্তরীণ বাস এক্সটেনশন মডিউল সমর্থন করে না, IP20 সুরক্ষা স্তর, DN35 ডিন-রেল ইনস্টলেশন সমর্থন করে |
OM521S-1BL22-ECT |
| OM522S স্বতন্ত্র মডিউল, ইথারক্যাট বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, স্টেশন আইডি ঠিকানা সেট করার জন্য 8-বিট ডায়াল কোড সহ, পণ্যটিতে 32DO (PNP আউটপুট) রয়েছে, অভ্যন্তরীণ বাস এক্সটেনশন মডিউল সমর্থন করে না, IP20 সুরক্ষা স্তর, DN35 ডিন-রেল ইনস্টলেশন সমর্থন করে |
OM522S-1BL22-ECT |
| OM522S স্বতন্ত্র মডিউল, ইথারক্যাট বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, স্টেশন আইডি ঠিকানা সেট করার জন্য 8-বিট ডায়াল কোড সহ, পণ্যটিতে 32DO (NPN আউটপুট) রয়েছে, অভ্যন্তরীণ বাস এক্সটেনশন মডিউল সমর্থন করে না, IP20 সুরক্ষা স্তর, DN35 ডিন-রেল ইনস্টলেশন সমর্থন করে |
OM522S-1NL22-ECT |
| OM523S স্বতন্ত্র মডিউল, ইথারক্যাট বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, স্টেশন আইডি ঠিকানা সেট করার জন্য 8-বিট ডায়াল কোড সহ, পণ্যটিতে 16DI (সাধারণ অ্যানোড/সাধারণ অ্যানোড ইনপুট) এবং 16DO (PNP আউটপুট) রয়েছে, অভ্যন্তরীণ বাস এক্সটেনশন মডিউল সমর্থন করে না, IP20 সুরক্ষা স্তর, DN35 ডিন-রেল ইনস্টলেশন সমর্থন করে |
OM523S-1BL22-ECT |
| OM523S স্বতন্ত্র মডিউল, ইথারক্যাট বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, স্টেশন আইডি ঠিকানা সেট করার জন্য 8-বিট ডায়ালিং সহ, পণ্যটিতে 16DI (সাধারণ অ্যানোড/সাধারণ অ্যানোড ইনপুট), 16DO (NPN আউটপুট) রয়েছে, অভ্যন্তরীণ বাস এক্সটেনশন মডিউল সমর্থন করে না, IP20 সুরক্ষা স্তর, DN35 ডিন-রেল ইনস্টলেশন সমর্থন করে |
OM523S-1NL22-ECT |
| OM523S স্বতন্ত্র মডিউল, SM523S স্বতন্ত্র মডিউল, ইথারক্যাট বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, স্টেশন আইডি ঠিকানা সেট করার জন্য 8-বিট ডায়াল কোড সহ, পণ্যটিতে 16DI (সাধারণ অ্যানোড/সাধারণ অ্যানোড ইনপুট) এবং 12DO (রিলে আউটপুট) রয়েছে, অভ্যন্তরীণ বাস এক্সটেনশন মডিউল সমর্থন করে না, IP20 সুরক্ষা স্তর, DN35 ডিন-রেল ইনস্টলেশন সমর্থন করে |
OM523S-1HJ22-ECT |
| OM524S স্বতন্ত্র মডিউল, ইথারক্যাট বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, স্টেশন আইডি ঠিকানা সেট করার জন্য 8-বিট ডায়ালিং সহ, পণ্যটিতে 16DI (সাধারণ অ্যানোড/সাধারণ অ্যানোড ইনপুট) এবং 16DIO (NPN ইনপুট/NPN আউটপুট কনফিগারযোগ্য, 2-ওয়ে গ্রুপ কনফিগারেশন) রয়েছে, অভ্যন্তরীণ বাস এক্সটেনশন মডিউল সমর্থন করে না, IP20 সুরক্ষা স্তর, DN35 ডিন-রেল ইনস্টলেশন সমর্থন করে |
OM524S-2NL22-ECT |
| OM525S স্বতন্ত্র মডিউল, ইথারক্যাট বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, স্টেশন আইডি ঠিকানা সেট করার জন্য 8-বিট ডায়ালিং সহ, পণ্যটিতে 16DO (NPN আউটপুট) এবং 16DIO (NPN ইনপুট/NPN আউটপুট কনফিগারযোগ্য, 2-ওয়ে গ্রুপ কনফিগারেশন) রয়েছে, অভ্যন্তরীণ বাস এক্সটেনশন মডিউল সমর্থন করে না, IP20 সুরক্ষা স্তর, DN35 ডিন-রেল ইনস্টলেশন সমর্থন করে |
OM525S-3NL22-ECT |
| OM526S স্বতন্ত্র মডিউল, ইথারক্যাট বাস, 2 RJ45 পোর্ট, 24VDC পাওয়ার সাপ্লাই, স্টেশন আইডি ঠিকানা সেট করার জন্য 8-বিট ডায়ালিং সহ। পণ্যটিতে 16DIO (NPN টাইপ, 2-চ্যানেল গ্রুপ কনফিগারেশন ইনপুট বা আউটপুট) রয়েছে, অভ্যন্তরীণ বাস এক্সটেনশন মডিউল সমর্থন করে না, IP20 সুরক্ষা স্তর, DN35 ডিন-রেল ইনস্টলেশন সমর্থন করে |
OM526S-1NH22-ECT (পরিকল্পিত পণ্য) |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী:
1. আপনি কি একজন প্রস্তুতকারক?
হ্যাঁ, আমাদের উৎপাদন লাইন এবং গবেষণা ও উন্নয়ন দল রয়েছে।
আমাদের অফিস এবং উৎপাদন এলাকা দেখতে নিচের ভিআর লিঙ্কের মাধ্যমে আমাদের ভিজিট করুন।
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2. আমি অর্ডার করলে লিডটাইম কত?
পেমেন্ট পাওয়ার পর আমরা উৎপাদন শুরু করি।
আপনি যদি কিছু জনপ্রিয় মডেল অর্ডার করেন, তাহলে আমাদের কাছে স্টক থাকে। কিছু টেস্টিংয়ের পর আমরা উপকরণগুলো পাঠিয়ে দেব।
যদি আমাদের স্টক না থাকে, তাহলে 50pcs/pairs এর কম অর্ডারের জন্য উৎপাদন সময় সাধারণত 3~5 কার্যদিবস।
3. আপনি আমার অর্ডার কিভাবে পাঠাবেন?
আমরা এয়ার (DHL, UPS বা FEDEX) বা সমুদ্রপথে (বাল্ক অর্ডারের জন্য) পণ্য পাঠাবো।
গ্রাহকের শিপিং অ্যাকাউন্ট বা ফরোয়ার্ডারের মাধ্যমে কেনা আইটেম পাঠানো ঠিক আছে।
ক্লিয়ারেন্সের জন্য স্থানীয় কাস্টমসে পৌঁছাতে 3~5 ক্যালেন্ডার দিন সময় লাগে।
4. MOQ কি?
1 পিসি/জোড়া।
অনেক মডেলের জন্য, আমাদের স্টক আছে, আপনার টেস্টিংয়ের জন্য নমুনা পাঠানো সহজ।
5. আমি কি ছাড় পেতে পারি?
হ্যাঁ এবং এটি সাধারণত পরিমাণের উপর ভিত্তি করে এবং নমুনা টেস্টিংয়ের পরে।
