EtherCAT বাস আইও মডিউল পিএলসি মডিউল রিমোট
EtherCAT এক্সটেনসিবল কাপলার 16DI+16DO ডিন-রেল I/O মডিউল
PAL I/O সিস্টেমের পণ্য বৈশিষ্ট্য
স্পেসিফিকেশনএরইথারসিএটি এক্সটেনসিবল ক্যাপলার
| পণ্য নং | OM523E-1BL22-EM |
| টেকনিক্যাল স্পেসিফিকেশন | |
| অপারেটিং ভোল্টেজ | 24VDC (18VDC~28VDC) |
| অপারেটিং বর্তমান খরচ | ২৫০ এমএ |
| শক্তি সুরক্ষা | অ্যান্টি-রিভার্স সংযোগ সুরক্ষা, স্ট্রিপ শোষণ |

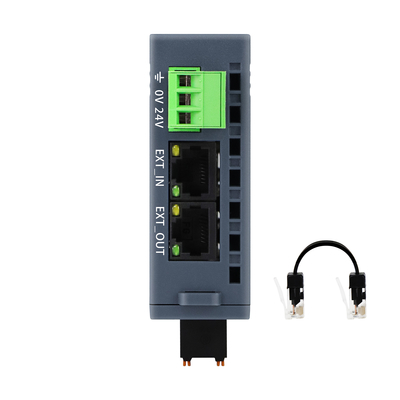

| সংযোগ পোর্ট | 2*RJ45 ((কেন্দ্রীয় ইনস্টলেশনের জন্য স্ট্যান্ডার্ড 7CM ফ্ল্যাট নেটওয়ার্ক ক্যাবল) |
| পাওয়ার টার্মিনালের ধরন | প্লাগ-ইন সংযোগকারী, স্ক্রু টার্মিনাল |
| সিগন্যাল টার্মিনালের ধরন | প্লাগ ইন সংযোগকারী, সরাসরি প্লাগ ইন PUSH-IN সংযোগ পোর্ট |
| নির্দেশাবলী প্রদর্শন করুন | পাওয়ার সূচক আলো, NET সবুজ সূচক আলো, SF লাল সূচক আলো,IO সংকেত সবুজ সূচক আলো |
| ইনপুট পয়েন্ট | 16 |
| ইনপুট বৈশিষ্ট্য | উত্স/সিঙ্ক |
| ক্যাবলের দৈর্ঘ্য (অপরিচ্ছন্ন) | দীর্ঘতম ইনপুট পয়েন্ট 300m, দীর্ঘতম আউটপুট পয়েন্ট 150m |
| ক্যাবলের দৈর্ঘ্য (বিকৃত) | সর্বোচ্চ ৫০০ মিটার |
| প্রশান্ত প্রবাহ অনুমোদিত | ১ এমএ |
| আইসোলেশন টেস্ট ভোল্টেজ | ৫০০ ভিডিসি |
| ইনপুট ভোল্টেজ | |
| ●নামমাত্র মূল্য | 24VDC (18VDC~28VDC) |
| ● ০ ০ সিগন্যাল | সর্বোচ্চ ৫ ভিডিসি, ১ এমএ |
| ● ০১ ০১ সিগন্যাল | ন্যূনতম ১৫ ভিডিসি, ২.৫ এমএ |
| ইনপুট বিলম্ব | |
| ●০ থেকে ১, ন্যূনতম | 3 ~ 5ms ((বিস্তারিত 4 মডিউল আদর্শ মান) |
| ●১ থেকে ০ পর্যন্ত, সর্বনিম্ন | 3 ~ 5ms ((বিস্তারিত 4 মডিউল আদর্শ মান) |
| আউটপুট পয়েন্ট | 16 |
| আউটপুট বৈশিষ্ট্য | সলিড স্টেট MOSFET, PNP টাইপ |
| পণ্য নং | OM523E-1BL22-EM |
| ইনপুট বিলম্ব | |
| আউটপুট ওভারভোল্টেজ সুরক্ষা | হ্যাঁ, ইলেকট্রনিক |
| ফুটো প্রবাহ | <১ এমএ |
| সর্বাধিক LED লোড | ৫ ওয়াট |
| আউটপুট কারেন্ট | 0.5A |
| অতিরিক্ত বর্তমান সুরক্ষার থ্রেশহোল্ড | 1.5A,5ms |
| ●প্রতিরোধী লোড, সর্বোচ্চ | ৩০০ হার্টজ |
| ● ইন্ডাক্টিভ লোড, ম্যাক্স. | 0.5HZ |
| ● LED লোড, ম্যাক্স. | ১০ হার্টজ |
| ●যান্ত্রিক লোড, সর্বোচ্চ। | -- |
| আইসোলেশন টেস্ট ভোল্টেজ | ৫০০ ভিডিসি |
| কাজের পরিবেশ | |
| কাজের তাপমাত্রা | -২০-৬০°সি |
| কাজের আর্দ্রতা | ৫% থেকে ৯০% (কোনও কনডেন্সিং নেই) |
| উচ্চতা | ২০০০ মিটার (৮০ কেপিএ) এর নিচে |
| সুরক্ষা স্তর | আইপি ২০ |
| বিচ্ছিন্নতা | |
| চ্যানেল এবং বাসের মধ্যে | হ্যাঁ। |
| চ্যানেলের মধ্যে | হ্যাঁ। |
| সিস্টেম পাওয়ার ডায়াগনস্টিকস এবং সতর্কতা | সমর্থন |
| মাত্রা (L*W*H) | 27mm*94mm*114mm |
প্যাকিং
![]()
অর্ডারের বিবরণ
| স্পেসিফিকেশন | পণ্য নং |
| OM523E ডিস্ট্রিবিউটেড এক্সপেনশন মডিউল, ২টি RJ45 পোর্ট, WellAUBUS ব্যাকপ্লেন বাস (৮-কোর নেটওয়ার্ক ক্যাবলের মাধ্যমে ক্যাসকেডযুক্ত, ক্যাটাগরি ৫ই নেটওয়ার্ক ক্যাবল মডিউল দৈর্ঘ্য ২০ মিটার পর্যন্ত সীমাবদ্ধ,এবং মোট এক্সটেনশন ক্যাবলের দৈর্ঘ্য ১৫০ মিটার), 24VDC পাওয়ার সাপ্লাই, প্রধান শরীর 16DI (সাধারণ ক্যাথোড / সাধারণ অ্যানোড ইনপুট), 16DO (PNP আউটপুট),IP20প্রতিরক্ষা স্তর, সমর্থন DN35 রেল ইনস্টলেশন সঙ্গে আসে |
OM523E-1BL22-EM |
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1আপনি কি নির্মাতা?
হ্যাঁ, আমাদের উৎপাদন লাইন এবং গবেষণা ও উন্নয়ন দল আছে।
আমাদের অফিস এবং উৎপাদন এলাকা দেখতে দয়া করে নিচের ভিআর লিঙ্কের মাধ্যমে আমাদের পরিদর্শন করুন।
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2আমি অর্ডার করলে সময় কত হবে?
পেমেন্ট পাওয়ার পর আমরা উৎপাদন শুরু করি।
আপনি যদি কিছু জনপ্রিয় মডেল অর্ডার করেন, আমাদের কাছে সাধারণত স্টক থাকে। কিছু পরীক্ষার পর, আমরা উপকরণ পাঠিয়ে দেব।
যদি আমাদের স্টক না থাকে, তবে 50pcs / জোড়ার চেয়ে কম জন্য উত্পাদন সময় সাধারণত 3 ~ 5 কার্যদিবস হয়।
3আমার অর্ডার কিভাবে পাঠাবে?
আমরা পণ্যগুলি এয়ার ((ডিএইচএল, ইউপিএস বা ফেডেক্স) বা সমুদ্রপথে পাঠাবো ((বুল অর্ডারের জন্য)
গ্রাহকের শিপিং অ্যাকাউন্ট বা ফরোয়ার্ডারের মাধ্যমে কেনা আইটেমগুলি প্রেরণ করা ভাল।
স্থানীয় কাস্টমসে পৌঁছাতে ৩-৫ ক্যালেন্ডার দিন লাগে।
4এমওকিউ কি?
১ পিসি/জোড়া।
অনেক মডেলের জন্য, আমাদের স্টক আছে, আপনার পরীক্ষার জন্য নমুনা পাঠানো সহজ।
5আমি কি ডিসকাউন্ট পেতে পারি?
হ্যাঁ, এবং এটি সাধারণত পরিমাণ এবং নমুনা পরীক্ষার পরে ভিত্তিক হয়।
